钻床配套用多工位安装支撑支架结构

　　在钻床加工工位的工装布局里，这类支撑支架属于工位辅助定位的核心承载构件，主要承担多组导向轴、调节组件的安装固定功能，适配中小型立式钻床的工位改造需求，也可在台式钻床的多轴加装场景中作为连接载体使用。实际加工场景中，钻床作业时钻头进给会产生持续的轴向冲击力与小幅径向振动，支架的结构刚性直接决定了钻孔位置的重复定位精度，因此在结构设计阶段，首先要规避大跨度的薄壁悬臂结构，从现有结构来看，主体采用一体化铸造成型后做时效处理的工艺路线，连接臂处设置三角形镂空减重区域，在不降低整体抗弯截面模量的前提下削减不必要的实体重量，避免支架自身重量过大增加钻床工作台的负载负担。

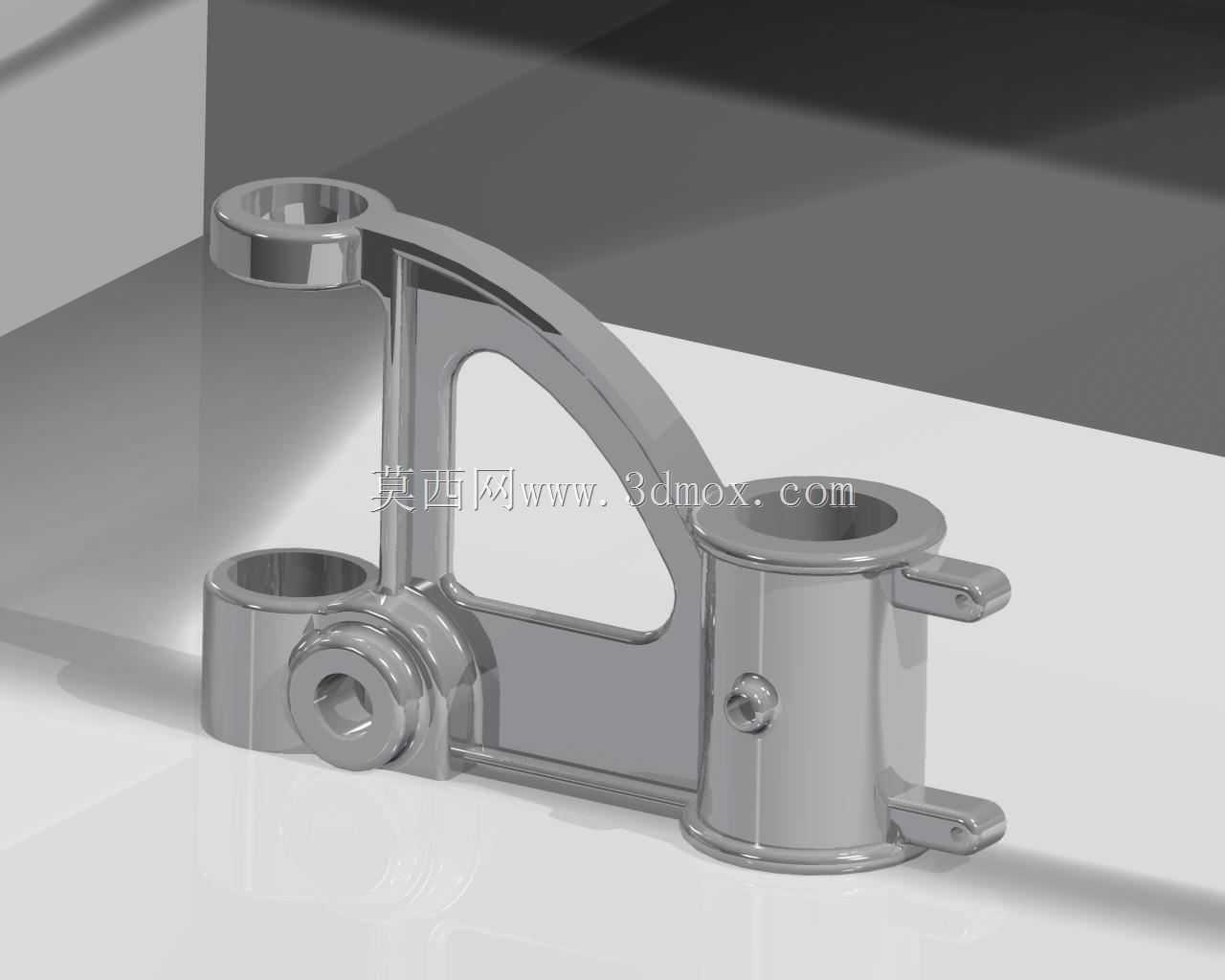

　　从安装边界来看，支架底部设置的两个同轴圆柱安装座，是与钻床工作台面的定位工装做配合的接口，安装座内孔预留了衬套安装余量，实际装配时可根据配套导柱的直径选配铜质耐磨衬套，降低长期往复运动带来的内孔磨损，安装座侧壁预留的紧定螺钉孔，用于装配后锁定导柱位置，防止作业过程中导柱出现轴向窜动。支架上部伸出的悬臂端设置的单耳安装孔，用于安装钻头进给的导向套，导向套的中心轴线与底部安装座的定位基准面保持严格的垂直度公差，公差等级控制在IT7级范围内，确保钻头进给时不会出现偏斜，避免钻孔出现扩孔、孔位超差的问题。

　　结构细节上，支架侧面的凸台结构用于安装工位调节的锁紧组件，凸台端面做铣平处理，保证锁紧件安装后贴合面无间隙，避免锁紧时出现应力集中导致支架局部变形。三个安装点位的相对位置经过尺寸链校核，相邻安装孔的中心距公差控制在±0.02mm范围内，适配多轴钻削头的安装间距要求，无需额外做调整垫片补偿位置误差。在实际应用场景中，这类支架不仅可用于钻床的钻头导向支撑，也可作为压力机工位的小型工件定位架使用，只需更换对应内孔尺寸的衬套，即可适配不同直径的导柱、冲头组件，具备一定的工位通用性。

　　设计过程中需要重点考虑应力分布情况，通过有限元校核可以发现，支架的转角位置是应力集中的高发区域，因此所有转角处都设置了R3-R5的铸造圆角，避免直角结构在长期交变载荷下出现疲劳裂纹。安装面的加工粗糙度要求控制在Ra1.6以内，保证装配时的贴合精度，非配合面做喷丸处理提升表面抗锈蚀能力，适配车间多切削液、多金属粉尘的作业环境。从装配流程来看，支架安装时首先将底部两个安装座套入预设的定位导柱，调整水平度后拧紧紧定螺钉，再依次安装上部导向套与侧面锁紧组件，全程无需复杂的专用工装，普通装配钳工即可在15分钟内完成整套组件的安装调试，大幅缩短工位改造的停机时间。在日常维护层面，只需定期检查衬套磨损情况与紧定螺钉的锁紧力，每半年对支架非加工面做一次防锈补漆即可，维护成本极低，适合批量加工车间的长期高强度作业需求。
