教学演示用异形阀座连接构件结构

　　这款异形连接构件的三维结构，最初是为机械原理入门教学场景开发的演示载体，在职业院校的机械装调实训、三维建模入门课程中，常作为典型的异形零件测绘、装配约束练习素材使用。区别于常规的轴类、盘类标准件，该构件集成了法兰安装面、铰接耳孔、侧向凸台三类典型的机械结构特征，能让初学者在单个零件的建模练习中，掌握拉伸、切除、圆角、阵列等多个常用建模指令的组合使用逻辑，也能在装配练习中理解不同配合面的公差匹配思路。

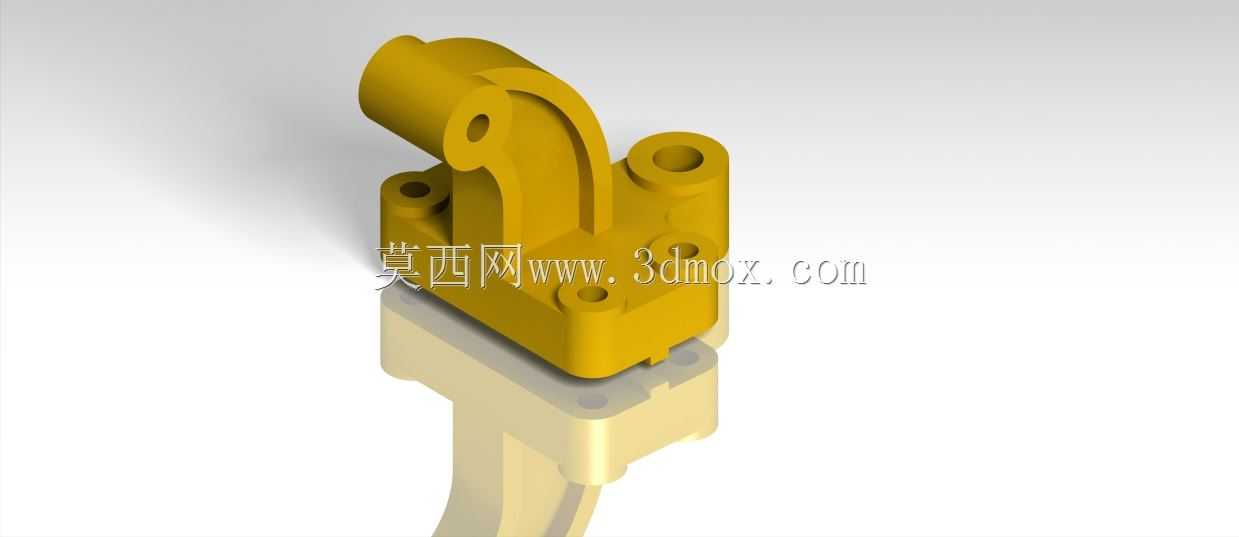

　　从实际功能层面看，该构件的主体基座部分采用带沉孔的方形法兰结构，四个安装孔呈对称分布在基座四角，沉孔深度可完全容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出基座表面，避免与周边其他运动构件发生运动干涉。基座上方延伸出的筒状对接结构，内壁做了等直径的光孔设计，可与对应外径的导杆类零件形成间隙配合，作为直线运动的导向支撑段使用，筒壁侧向开设的通孔为润滑油注油通道，装配后可通过该孔向配合面加注润滑脂，降低往复运动过程中的接触面磨损。

　　构件侧面伸出的铰接耳板是整个结构的功能核心，耳板上的同轴通孔可穿入铰接销轴，与摆杆类驱动构件形成转动副，耳板与主体基座的衔接位置做了大圆角过渡处理，避免应力集中导致的构件断裂——在教学演示过程中，这处圆角设计也常作为应力集中知识点的具象案例，用来讲解截面突变位置的结构优化思路。耳板下方的基座侧面还设置了两个小直径的螺纹安装孔，可用于固定行程触发挡片，配合传感器实现运动行程的位置检测，这一细节设计也能让初学者理解机械结构与电控元件的集成思路。

　　在设计思路的呈现上，该构件没有采用复杂的曲面造型，所有特征都基于机械加工的工艺可行性设计：所有垂直于安装面的孔位都采用钻削加工可实现的直孔结构，所有外轮廓的转角都设置了适配铣刀半径的圆角，没有出现加工死角，也没有不合理的薄壁结构，最小壁厚控制在5mm以上，完全满足普通铝合金或者工程塑料的加工、3D打印制作要求，教学场景下可直接导出模型进行实物打印，用于真实的装配操作练习。

　　从安装边界来看，该构件的方形基座安装面尺寸为62mm×62mm，整体高度从安装基准面到筒状结构顶端为87mm，铰接耳板的侧向伸出长度为28mm，安装时需要在基座侧向预留至少35mm的空间，用于摆杆构件的摆动避让，筒状结构的轴向方向需要预留至少120mm的空间，用于导杆的直线运动行程。整个构件的重量控制在180g左右（采用PLA材料3D打印状态），安装时仅需四个M6的内六角螺钉即可完成固定，不需要额外的支撑结构，非常适合在实训台架上进行快速装拆演示。

　　在实训教学的应用中，该构件还可作为公差与测量课程的练习载体，学员可通过游标卡尺、千分尺对打印出的实物进行尺寸测量，对比三维模型的公称尺寸，理解尺寸公差、形位公差的实际含义，也可通过对铰接孔、导向孔的配合精度测量，理解间隙配合、过渡配合在实际机械结构中的应用差异。构件表面没有设置多余的装饰性特征，所有结构都服务于功能实现，能帮助初学者建立“结构服务于功能”的机械设计核心思维，避免陷入过度追求外观造型而忽略工艺可行性、功能实用性的设计误区。
