多通路集成式流体连接阀座结构设计

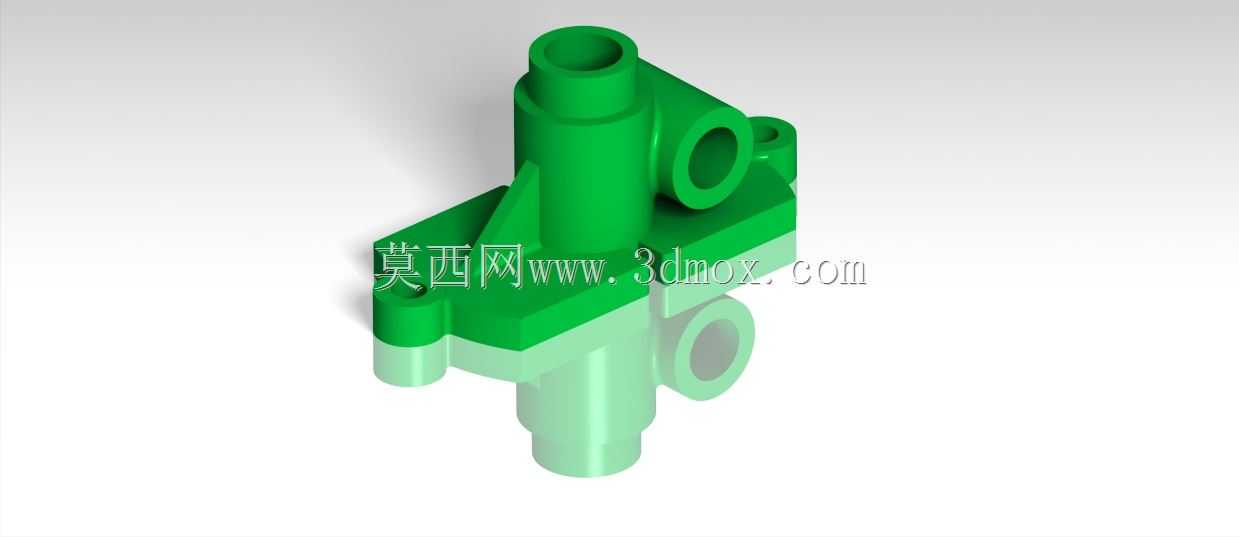

　　该零件属于流体传动系统中的集成式连接基座，主要应用在中小型液压动力单元、气动控制回路以及小型流体分配设备中，承担多通路流体转接、元件安装承载、流道导向的核心作用，常见于小型工程机械的操控阀组、机床润滑系统分配模块、自动化生产线的气路集成单元等场景，替代传统分散式管接头拼接的结构，减少管路连接点的泄漏风险，压缩阀组整体安装空间。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，主体为立式分层结构，底部设置同轴的阶梯式圆柱插接段，用于插入对应安装基座的定位孔内，插接段外径公差控制在h7级别，配合安装面的O型圈密封槽可实现端面与径向双重密封，避免流体从安装结合面渗漏。中部为方形安装基准台，四个边角处预留内螺纹安装孔，

　　可通过内六角螺钉将整个阀座固定在阀块或者设备基板上，安装孔的位置度公差控制在0.1mm以内，保证与对接元件的孔位同轴度，避免安装时出现别卡、密封件切损的问题。上部延伸出的立式圆柱主体为核心流道载体，内部加工有轴向贯通的主流道，侧壁斜向加强筋连接主体与中部安装台，提升立式结构的抗侧向载荷能力，避免在管路插拔、设备振动过程中出现根部断裂的问题。主体侧面分布三个不同通径的侧向接口，分别对应不同压力等级的流体回路：上方侧置的大口径接口为高压工作油口，采用法兰连接形式，可对接高压胶管总成；中部侧向的通孔为回油口，采用内螺纹连接形式，通径大于高压口以降低回油背压；下部侧向的小口径接口为控制油口，用于连接控制管路，

　　实现阀组的压力反馈或者远程控制功能。在流道设计上，内部所有流道交汇处均做了圆角过渡处理，避免直角流道造成的流体紊流、压力损失以及局部气蚀问题，流道内壁粗糙度控制在Ra1.6以下，减少流体流动阻力，同时避免杂质在流道拐角处堆积造成堵塞。零件的外形尺寸充分考虑了狭小安装空间的适配性，整体高度控制在120mm以内，中部安装台的对角线尺寸不超过80mm，侧向接口的伸出长度控制在25mm以内，可在紧凑的阀组安装仓内完成布置，不会与周边的电磁阀、压力继电器等元件产生安装干涉。安装边界方面，底部插接段的插入深度为15mm，安装时需要在基座对应位置预留深度不小于17mm的沉孔，同时在安装面与零件之间预留2mm的密封件压缩空间，

　　保证密封件的压缩率在18%-22%的合理区间，既保证密封效果，又避免密封件过度压缩导致的永久变形失效。从实际使用工况出发，零件的材质选用高强度铸铁，具备足够的抗压强度与减震性能，可承受最高25MPa的连续工作压力，能够适应设备运行过程中的持续振动、压力冲击等复杂工况，侧向接口的连接螺纹均采用公制细牙螺纹，配合组合密封垫圈使用，可在-20℃到80℃的工作温度范围内保持稳定的密封性能。在建模过程中，所有机加工特征均预留了合理的加工余量，铸造拔模斜度设置为1:20，避免铸造过程中出现脱模困难、壁厚不均的问题，同时对所有锐边做了0.5mm的倒角处理，既避免加工、装配过程中锐边划伤操作人员，也去除了机加工产生的毛刺，防止毛刺脱落进入流道造成下游元件卡滞。
