教学用铰接式限位连接支座结构设计

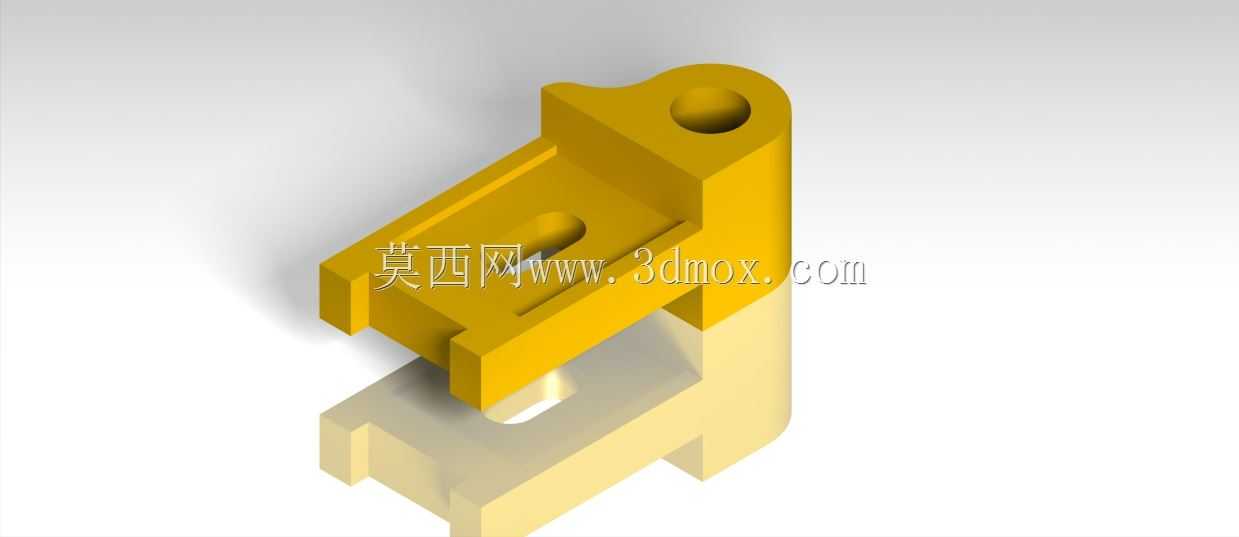

　　这款铰接式限位连接支座，是面向机械结构认知教学开发的典型构件，日常也可直接适配小型自动化输送线的侧边挡停机构、教学实验台的角度调节单元，以及轻工装配工位的工件定位模块，在职业院校机械原理实训、小型非标设备的辅助定位场景中都有很高的复用价值。从结构功能上看，构件上部的带孔凸台是核心铰接点位，孔位做了同轴度公差预留，可直接穿入标准圆柱销实现与摆臂、连杆类零件的转动连接，凸台侧边的凸起挡边是硬限位结构，能限制配对摆臂的转动角度在0-47度区间内，避免转动超程造成的机构干涉；下部的开槽卡座是安装定位端，槽口宽度匹配常用的20mm工业铝型材侧边，槽内预留了两个沉头安装孔位，可直接用内六角螺丝将整个支座固定在型材框架或安装基板上，

　　不需要额外加工转接板。设计过程中优先考虑了教学场景的易观察性，整体结构没有做多余的封闭包覆，所有配合面、受力点位都完全外露，方便学习者直观理解铰接转动、硬限位、卡槽定位这几个基础机械结构的配合逻辑；同时兼顾了实际工业场景的安装兼容性，铰接孔的直径、安装槽的宽度、沉头孔的规格都采用了通用标准件尺寸，不需要定制非标紧固件就能完成装配。从安装边界来看，构件整体最大外轮廓尺寸控制在62mm38mm45mm范围内，安装时需要预留的转动避让空间为以铰接孔中心为圆心、50mm为半径的扇形区域，下部卡座与安装面贴合的平面度公差控制在0.1mm以内，能保证安装后不会出现偏载晃动；铰接孔与下部安装槽的定位中心距为28mm，这个尺寸是经过反复校核的，

　　既保证了摆臂转动时不会碰到安装基板，也让整体结构的受力分布更合理，长期承受摆臂的反复冲击载荷也不会出现根部断裂的问题。实际使用中，上部铰接位可以根据需求加装铜套降低转动磨损，下部卡槽如果需要适配不同厚度的安装基板，也可以在槽内加调整垫片补偿间隙，不需要修改主体结构就能适配多种安装场景；构件的受力路径设计也十分清晰，摆臂传递的冲击力通过上部凸台传导到中间的加强筋结构，再分散到下部卡座的两个安装孔位，避免了应力集中在单个连接点上，即使用在有频繁往复摆动的工位上，也能保证足够的结构强度。
