短途载货三轮运输车辆结构设计方案

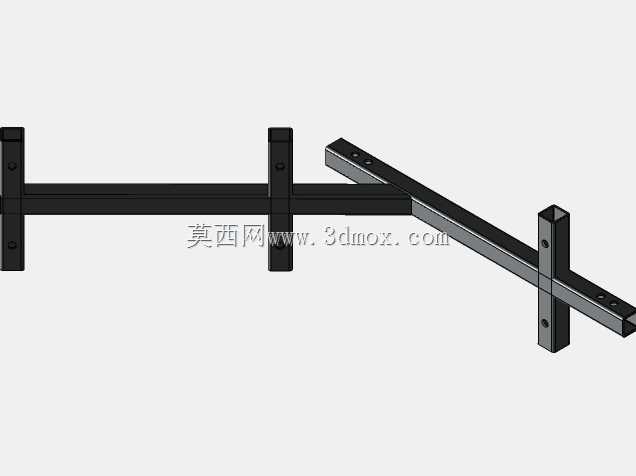

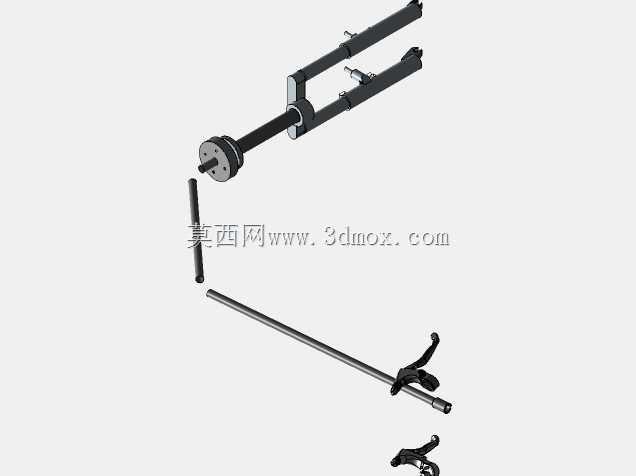

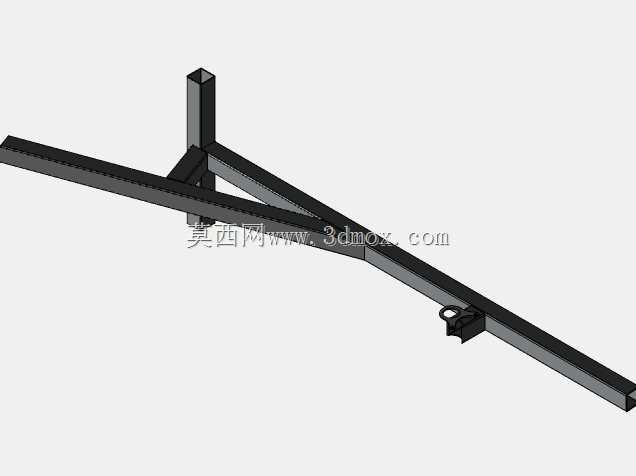

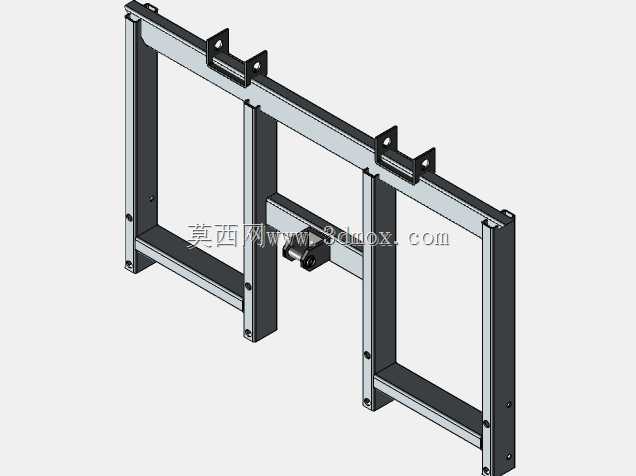

　　这款三轮运输载具的结构设计，核心围绕城乡末端配送、县域短途货运、农贸散货转运这类高频使用场景展开，日常作业中常需穿梭于狭窄街巷、乡村非铺装路面，既要兼顾载重能力，又要控制转弯半径保证通过性，整体结构布局经过多轮工况校核。从设计思路上看，整车采用前单轮转向、后双轮驱动的经典三轮布局，前部转向立柱与车把组件直接连接前轮转向节，转向传动比经过优化，空载状态下原地转向力矩控制在单人可轻松操作的范围，即使满载状态下在三米宽的巷道内也能完成一次性调头，适配狭窄通行场景的使用需求。车架部分采用矩形钢管焊接成型的边梁式结构，主纵梁选用壁厚3mm的高强度矩形管，从车头转向支座位置一直延伸至车尾货厢底部，横梁采用等间距布置，间距控制在400mm以内，

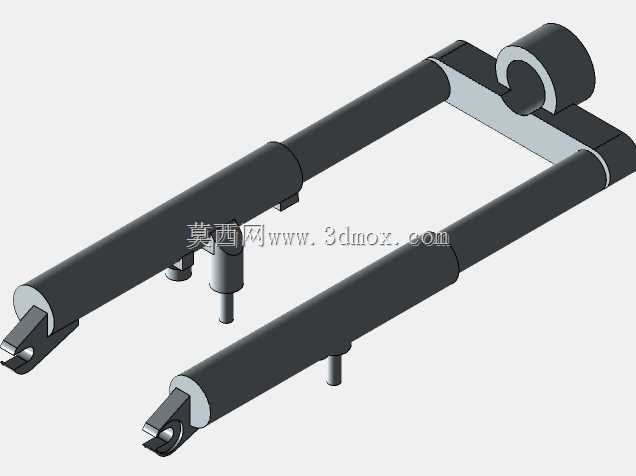

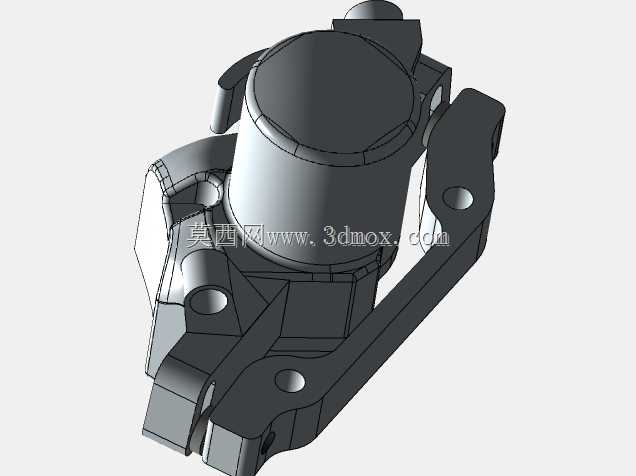

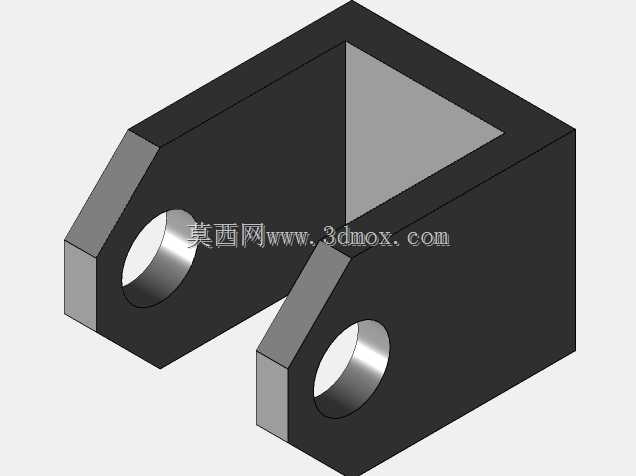

　　既保证货厢安装平面的平面度公差不超过2mm，也能避免满载行驶在颠簸路面时车架出现扭转变形。货厢与车架的连接点设计在前部两个铰接支座、后部四个U型螺栓固定位，安装时可先通过前部铰接点定位，再调整后部固定位置，降低装配对位的难度，后期维护拆卸也更为便捷。行走系统部分，后轮采用整体式驱动桥连接，桥管与车架纵梁通过钢板弹簧支座连接，钢板弹簧的刚度匹配1.2倍额定载重的冲击余量，即使经过坑洼路面时的冲击载荷也不会超过弹簧的屈服极限；前轮采用独立的筒式减震器连接转向节与前叉，减震行程设定为120mm，能够过滤非铺装路面的大部分细碎震动，降低转向把的震动反馈，提升长时间驾驶的操作舒适度。制动系统采用前后联动的鼓式结构，

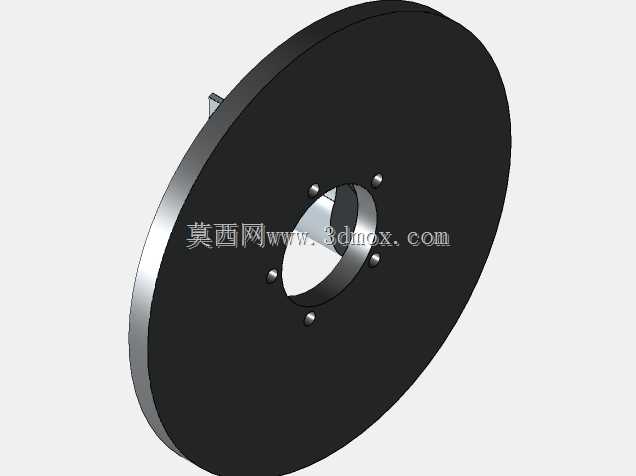

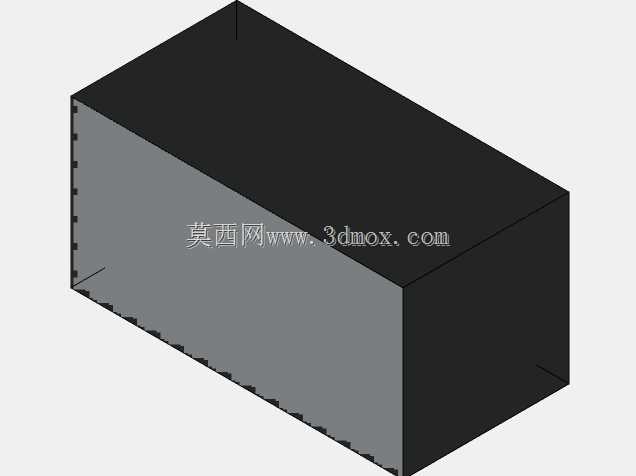

　　后轮制动鼓直径匹配整车最高设计时速下的制动距离要求，在额定载重状态下从最高时速制动至静止的距离控制在安全范围内，制动管路沿车架纵梁内侧布置，通过管卡固定在横梁上，避免行驶过程中管路与运动部件发生摩擦破损。外形尺寸方面，整车总长控制在3.2米以内，总宽1.25米，总高1.7米，货厢内部尺寸为长1.8米、宽1.15米、栏板高度0.4米，额定载重状态下整车重心高度控制在0.8米以内，侧倾稳定角满足道路通行的安全要求，即使在倾斜路面装卸货物也不易发生侧翻。安装边界上，动力单元预留的安装位位于货厢前部下方、后桥上方的车架空腔内，安装支座的孔位适配常见的单缸动力单元与电动驱动单元的安装尺寸，可根据不同的动力配置需求快速调整，

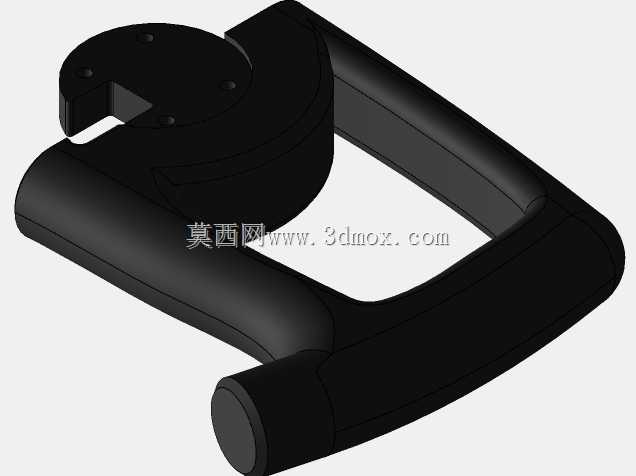

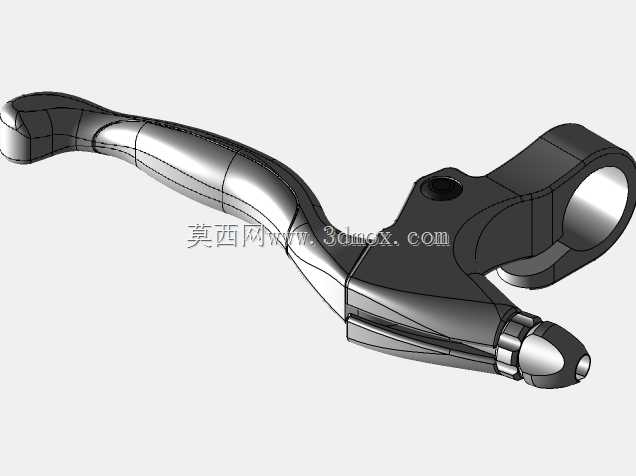

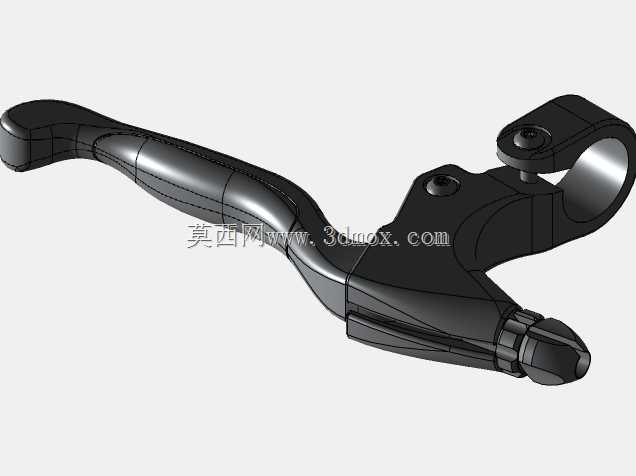

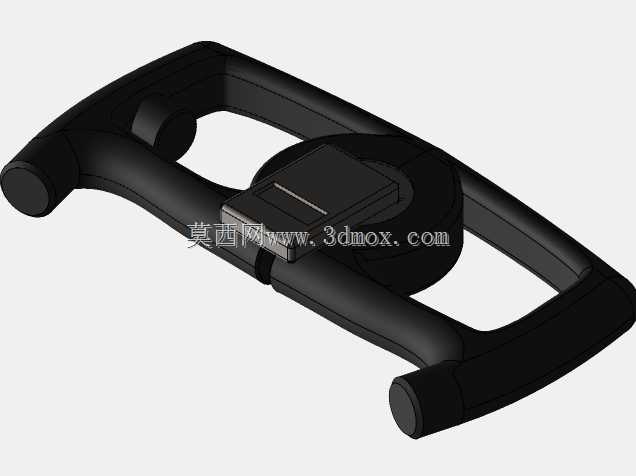

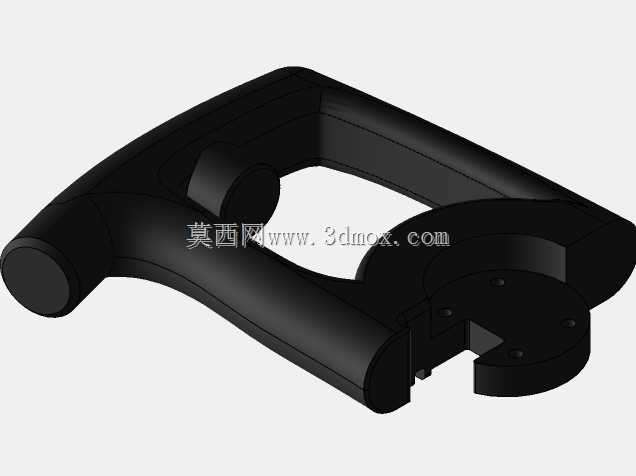

　　无需重新加工车架结构；座椅安装位位于动力舱上方，安装平面预留了四个M10的固定螺纹孔，可适配不同款式的驾驶座椅；前部车灯、仪表的安装支架集成在转向立柱的上部盖板位置，线束预留的接插件接口统一布置在立柱内侧，装配时可实现快速插接，减少布线的工作量。细节结构设计上，车把的操作按键安装位按照通用人机工程尺寸布置，离合、刹车手柄的握持位置距离手把中心的距离适配多数成年人的手掌尺寸，长时间握持不易产生疲劳；货厢的栏板采用可翻转结构，侧栏板与后栏板都设计了快拆锁扣，装卸大件货物时可将栏板完全放平，拓展装卸操作的空间；后轮的挡泥板支架直接固定在桥管上，随桥管一同跳动，避免行驶过程中挡泥板与轮胎发生干涉。在结构校核阶段，针对满载爬坡、紧急制动、颠簸路面冲击这三类最常见的恶劣工况，分别对车架的应力分布、连接点的强度、悬架的变形量做了仿真验证，所有受力位置的应力值都低于材料的许用应力，关键焊接位置都设计了加强筋板，避免应力集中导致的焊缝开裂问题。日常维护的便利性也纳入设计考量，所有需要定期润滑的黄油嘴位置都预留了操作空间，无需拆卸周边部件即可完成注油操作；线束与油路的固定点都采用可拆卸的管卡，后期检修更换线路时无需破坏原有固定结构；轮胎的更换空间预留充足，使用常规的随车千斤顶即可完成轮胎拆卸，无需额外的专用工装。
