斜齿圆柱传动齿轮结构设计

　　在各类工业传动系统的布局中，斜齿圆柱齿轮是应用场景覆盖极广的核心传动部件，从常规的输送线动力端、中小型减速机的传动级，到机床主轴箱的变速单元、工程机械的动力分配模块，都能见到这类零件的身影。和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋角方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿轮啮合时的整齿冲击，因此传动过程更平稳，运行噪音更低，同等模数和齿宽条件下的承载能力也更强，适合中高速、中等载荷的连续传动工况。

　　从设计思路来看，这款斜齿轮的参数匹配完全围绕实际传动需求展开，首先确定的是模数与齿数的匹配，在满足传动比要求的前提下，合理选择齿数可以避免根切问题，同时优化啮合重合度，重合度的提升不仅能让传动更平顺，还能让载荷同时分布在多对轮齿上，降低单齿承受的接触应力与弯曲应力，延长零件的使用寿命。轮齿的螺旋角选择也经过多轮校核，螺旋角过小会失去斜齿轮的传动优势，过大则会在传动过程中产生过大的轴向力，对配套轴承的轴向承载能力提出更高要求，因此常规工业应用中这类齿轮的螺旋角多选取在8°到20°的区间内，平衡传动平稳性与轴向载荷的影响。

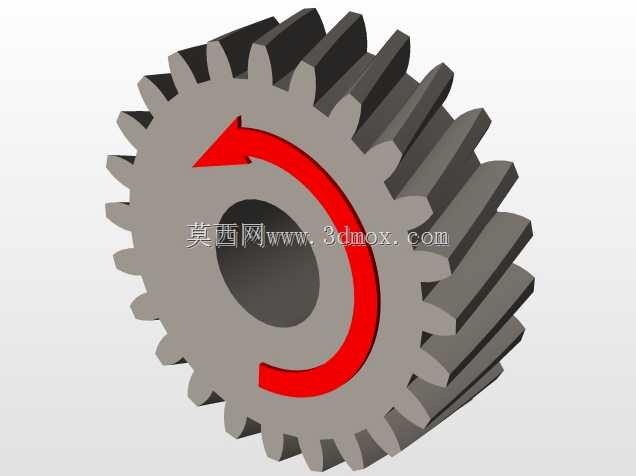

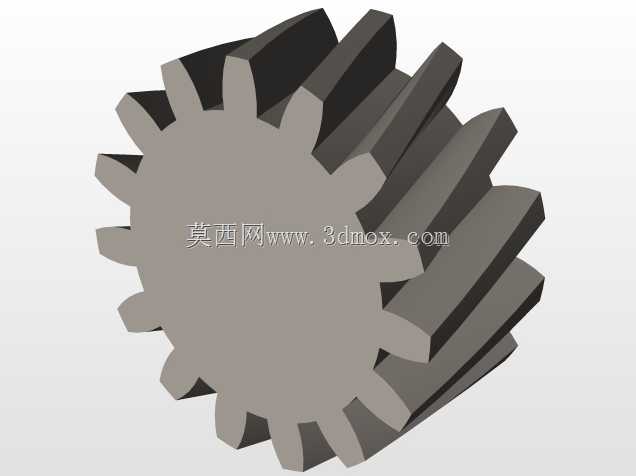

　　结构上这款齿轮采用实心辐板式结构，中心设置通孔用于与传动轴配合，孔的公差带选取过渡配合区间，保证与轴的同轴度要求，避免运行过程中出现偏心导致的振动与磨损。轮缘部分的厚度经过强度校核，保证在额定载荷下不会出现轮缘变形，齿宽的选取匹配啮合齿轮的齿宽参数，通常小齿轮齿宽会比大齿轮宽出5到10毫米，避免安装错位导致的啮合接触面积不足。齿面的设计考虑了润滑需求，啮合过程中齿面形成的油膜可以有效降低摩擦系数，减少齿面磨损与胶合失效的概率，针对不同的应用工况，齿面还可以根据需求做淬火、渗碳等热处理，提升齿面硬度，适应重载或者高速的运行场景。

　　安装边界方面，这款齿轮的轴向定位依靠轴肩与套筒配合实现，周向采用平键连接传递扭矩，安装时需要保证齿轮端面与轴的垂直度，避免轮齿偏载导致的局部磨损加剧。齿轮的外径、齿顶圆直径、轮毂长度等尺寸都需要和安装腔体内的其他零件预留足够的安全间隙，避免运行过程中与相邻的传动件、箱体壁发生干涉，同时要考虑齿轮运转过程中的热胀冷缩量，预留合理的膨胀间隙，尤其是在长时间连续运行、工作环境温度较高的工况下，间隙的校核是设计过程中不能忽略的环节。

　　在实际使用过程中，这类斜齿轮的失效形式主要包括齿面点蚀、齿面磨损、轮齿折断、齿面胶合等，因此在设计阶段就需要针对对应的失效形式做校核计算：接触疲劳强度校核对应齿面点蚀问题，弯曲疲劳强度校核对应轮齿折断问题，同时根据润滑方式、运行转速等参数评估胶合风险。和直齿轮不同，斜齿轮的受力需要分解为圆周力、径向力与轴向力三个方向，这三个方向的力不仅是齿轮本身强度校核的依据，也是配套轴、轴承选型计算的核心输入参数，轴向力的存在要求支撑端必须选用能够承受轴向载荷的轴承，比如角接触球轴承或者圆锥滚子轴承，或者在结构上采用人字齿轮的设计抵消轴向力，但人字齿轮的加工成本更高，常规工况下单斜齿轮搭配止推轴承的方案性价比更高。

　　从建模逻辑来看，这类齿轮的三维建模首先需要确定基准面，绘制齿顶圆、齿根圆、分度圆的基础草图，通过渐开线方程生成单个轮齿的齿廓曲线，再根据螺旋角参数生成螺旋引导线，通过扫描切除生成单个轮齿特征，之后通过圆周阵列完成所有轮齿的创建，最后完成中心孔、键槽等结构的建模。建模过程中需要注意齿根圆角的处理，合理的齿根圆角可以降低应力集中系数，大幅提升轮齿的弯曲疲劳强度，很多新手建模时容易忽略齿根圆角，直接做直角过渡，会导致仿真计算时齿根位置的应力值远超许用应力，实际使用中也容易在齿根位置出现断裂问题。另外建模时的精度设置也会影响后续的装配干涉检查、运动仿真结果，齿面的曲面精度需要控制在合理范围内，既要保证模型的准确性，也要避免文件过大影响后续的装配操作。
