集成阀组过滤控制管路组件

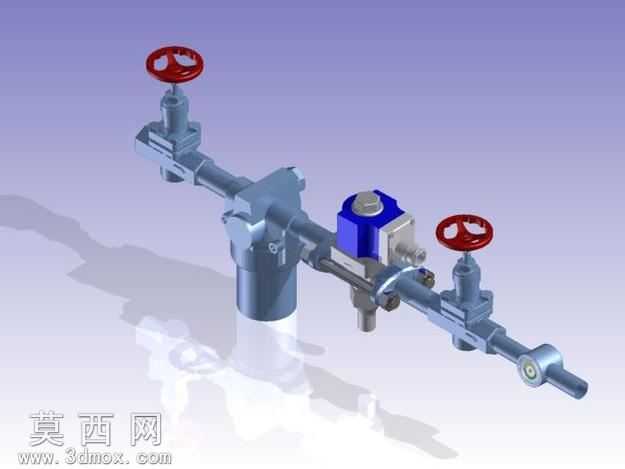

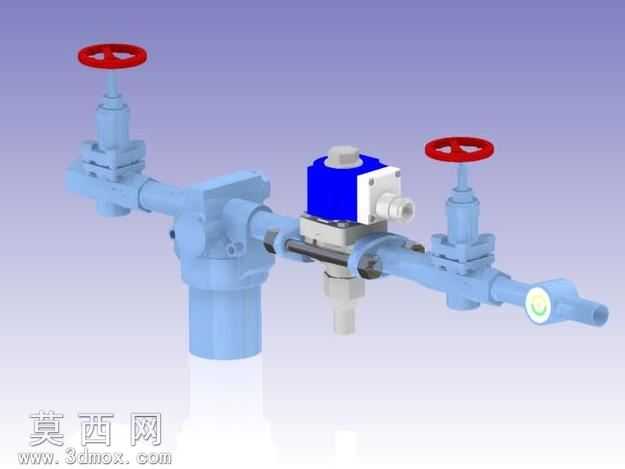

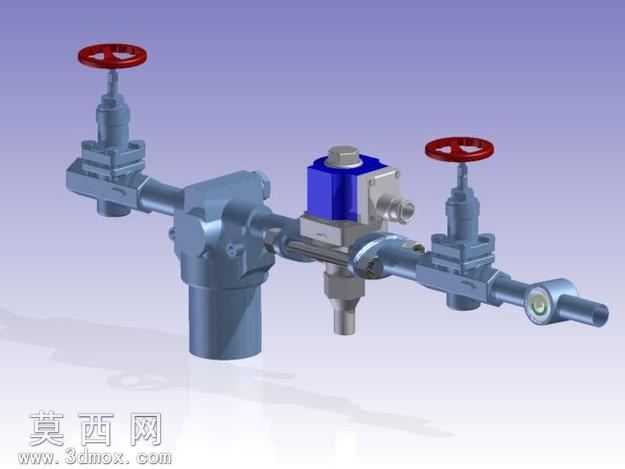

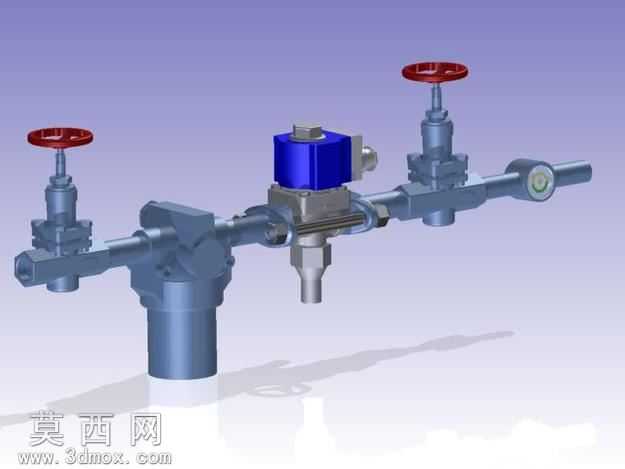

本模型为集成式流体控制管路预组装套件，采用三维参数化建模方式完成全零件建模与总装搭建，建模过程中严格遵循机械管路装配的尺寸规范，对每一处连接接口、密封结构、操作部件都做了等比例还原。模型整体以金属管路为主体承载结构，横向布置的主通径管路作为流体输送主通道，在主通道上依次集成了两个手动截止阀、一个电磁阀、一个过滤装置以及端部的压力检测接口，各部件通过标准管螺纹或法兰连接结构实现装配，建模时对螺纹牙型、密封垫圈槽、阀体流道都做了细节刻画，保证结构还原度。渲染阶段采用金属材质为主的材质方案，阀体、管路部分赋予哑光铸钢材质，表面添加细微的氧化质感与加工纹理，手轮部分采用红色酚醛塑料材质，与金属阀体形成鲜明视觉区分，电磁阀的电磁线圈部分赋予蓝色工程塑料材质，金属接头部分做亮面金属处理，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近工业实物的渲染效果。结构设计上，该套件将流体通断控制、杂质过滤、电磁自动控制、压力检测功能集成在同一管路上，两个手动截止阀分别布置在主通道的两端位置，可实现管路的手动切断与检修隔离，电磁阀布置在管路中段靠近过滤装置的位置，可实现流体通路的自动通断控制，过滤装置垂直向下布置在主通道下方，便于滤芯的拆卸更换与杂质排出，管路末端设置的压力表接口可实时监测管路内的流体压力，整体结构紧凑，各操作部件的操作空间预留合理，手轮的旋转范围、电磁阀的接线空间、过滤器的拆卸空间都经过干涉检查，不存在装配与操作干涉。设计思路围绕工业流体管路的集成化、预组装需求展开，将原本需要现场逐一安装的多个阀件、过滤元件提前组装为成套组件，可有效降低现场安装的工作量与安装出错概率，建模过程中先完成各个标准阀件、过滤元件的独立建模，再按照管路流体走向完成总装布局，对每一处配合面都做了同轴度、配合间隙的校验，保证模型可直接用于后续的工程出图、装配模拟以及产品展示使用，整体模型结构完整，细节丰富，能够直观展现集成阀组的组成结构与工作原理。
