注塑工序直线机器人输送集成工作站

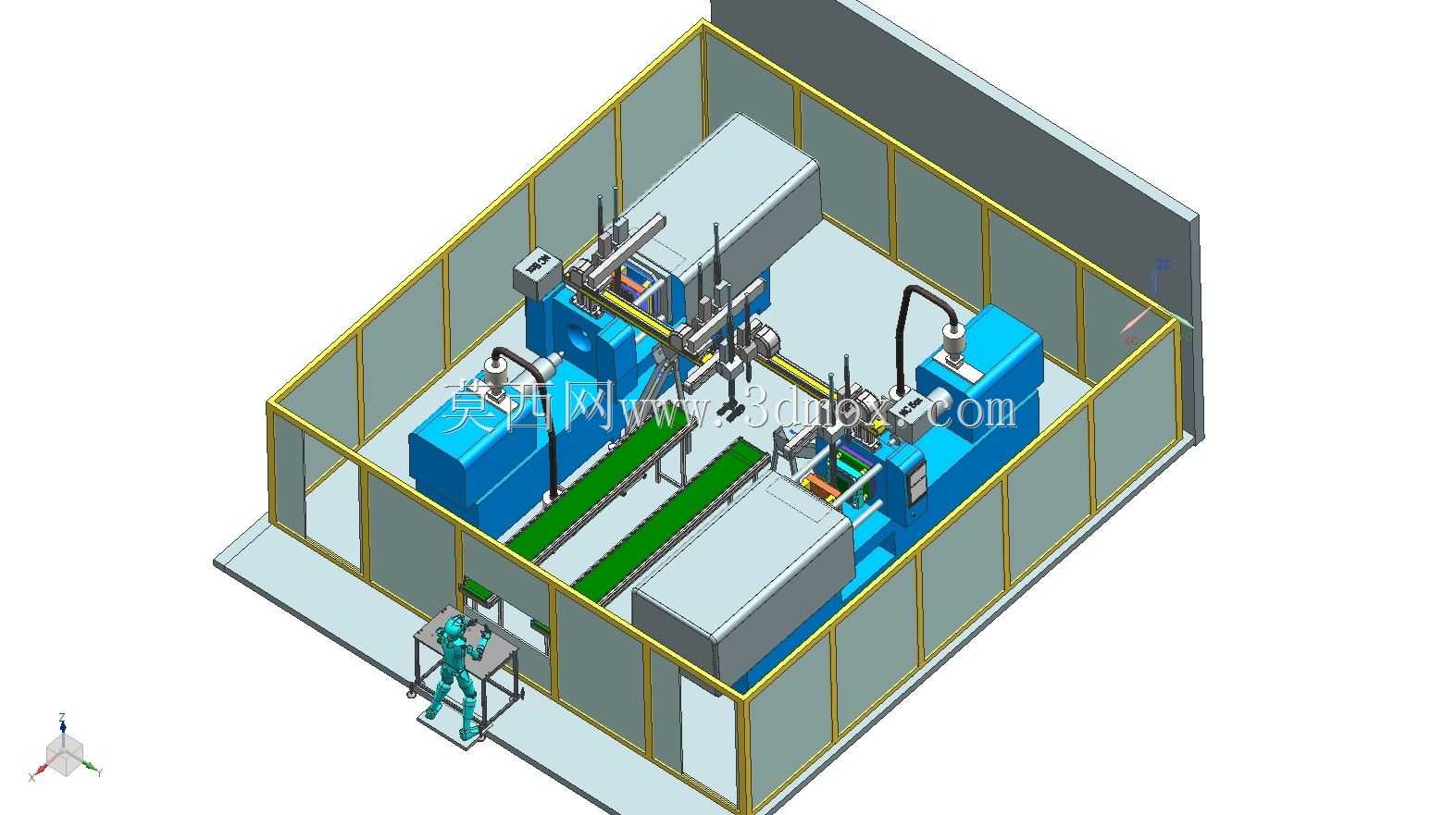

　　这套集成工作站针对注塑车间批量连续生产场景设计，核心解决传统注塑机人工取件效率低、作业环境高温存在安全隐患、节拍不稳定的痛点，可直接对接卧式注塑机完成成型后工件的自动取件、输送、转序作业，适配多数中小型注塑件的生产节拍需求。从整体布局来看，整套设备采用围合式安全防护设计，铝型材框架搭配半透明防护板构成封闭作业区间，仅在人工操作侧预留带安全联锁的检修门，避免人员误入设备运行区间引发安全事故，防护围栏的安装边界可根据车间实际场地调整，常规适配两台并排布置的卧式注塑机时，整体占地长度控制在六米以内，宽度控制在四米以内，无需额外开挖地基，直接在硬化车间地面通过膨胀螺栓固定即可完成安装。核心执行单元采用双轴直线机器人结构，

　　横跨布置在两台注塑机的出料侧上方，X轴行程覆盖两台注塑机的模具开模位置与中间输送线的落料点位，Z轴配备可定制的取件治具安装接口，可根据不同注塑件的外形更换吸盘或夹爪治具，取件动作的重复定位精度控制在正负零点二毫米以内，不会刮伤刚脱模的注塑件表面。直线机器人的运行速度可根据注塑机的成型周期灵活调整，最快取件节拍可压缩至三秒以内，匹配高速注塑机的生产节奏。工件输送单元采用平皮带式带式输送机，布置在两台注塑机中间的通道位置，皮带宽度根据常规注塑件尺寸设置为三百毫米，输送速度可通过调速旋钮无级调节，输送机进料端承接直线机器人卸下的工件，出料端延伸至防护围栏外侧的人工操作工位，作业人员可在围栏外直接完成工件的质检、装箱作业，

　　无需进入设备运行区域。输送机两侧配备可调节的导向挡边，避免工件在输送过程中滑落，底部配备可调脚杯，可根据现场地面平整度调整输送面水平度，保证工件输送平稳。设计过程中充分考虑了设备的维护便利性，直线机器人的导轨、传动齿条均布置在防护框架的上部位置，日常润滑、检修时作业人员站在检修平台即可操作，无需拆解外围防护结构；注塑机侧的取件预留位置完全匹配常规卧式注塑机的开模行程，设备对接时无需对原有注塑机进行大规模改造，只需通过IO信号对接即可完成联动，注塑机开模到位后发送信号给直线机器人，机器人完成取件、放件动作后发送允许合模信号给注塑机，整个联动逻辑无需复杂编程，普通设备维护人员即可完成参数调试。人工操作工位处设置了工件暂存台，

　　暂存台高度匹配人体站立作业的舒适高度，作业人员取走输送到位的工件后可直接在暂存台完成飞边修剪、外观初检等简单工序，减少后续工序的转运距离。整套设备的气路、线路均采用拖链内置布置，沿防护框架的型材内腔走线，外部无裸露管线，避免车间内的塑料粉尘、脱模剂喷雾侵蚀管线，延长元器件使用寿命。安全防护层面除了物理围栏外，在检修门位置配备安全门开关，一旦检修门被意外打开，整套设备会立即触发急停，直线机器人与输送机立刻停止运行，同时在设备操作侧设置了多处急停按钮，出现异常情况时可快速切断设备运行动力。针对注塑生产的特殊环境，所有电气元器件均选用IP54以上防护等级的型号，可适应车间内温度较高、存在少量脱模剂雾气的作业环境，不会因环境因素导致元器件误动作。整套工作站的布局紧凑，在有限的占地空间内整合了两台注塑机的自动取件、输送功能，相比单台注塑机配备独立取件机械手的方案，可减少一套输送设备的投入，同时减少一名作业人员的配置，单班生产效率可提升百分之三十以上，尤其适配小家电外壳、塑料汽配小件、日用塑料制品的批量连续生产场景，可直接嵌入现有注塑车间的产线布局，无需对车间原有生产动线做大规模调整。
