气动式瓶盖自动旋合关闭执行机构

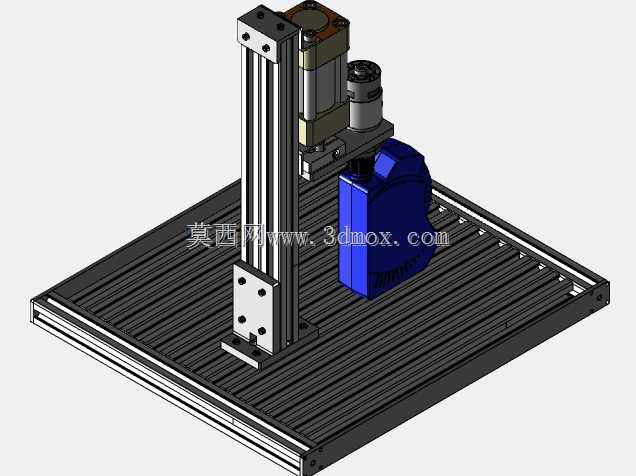

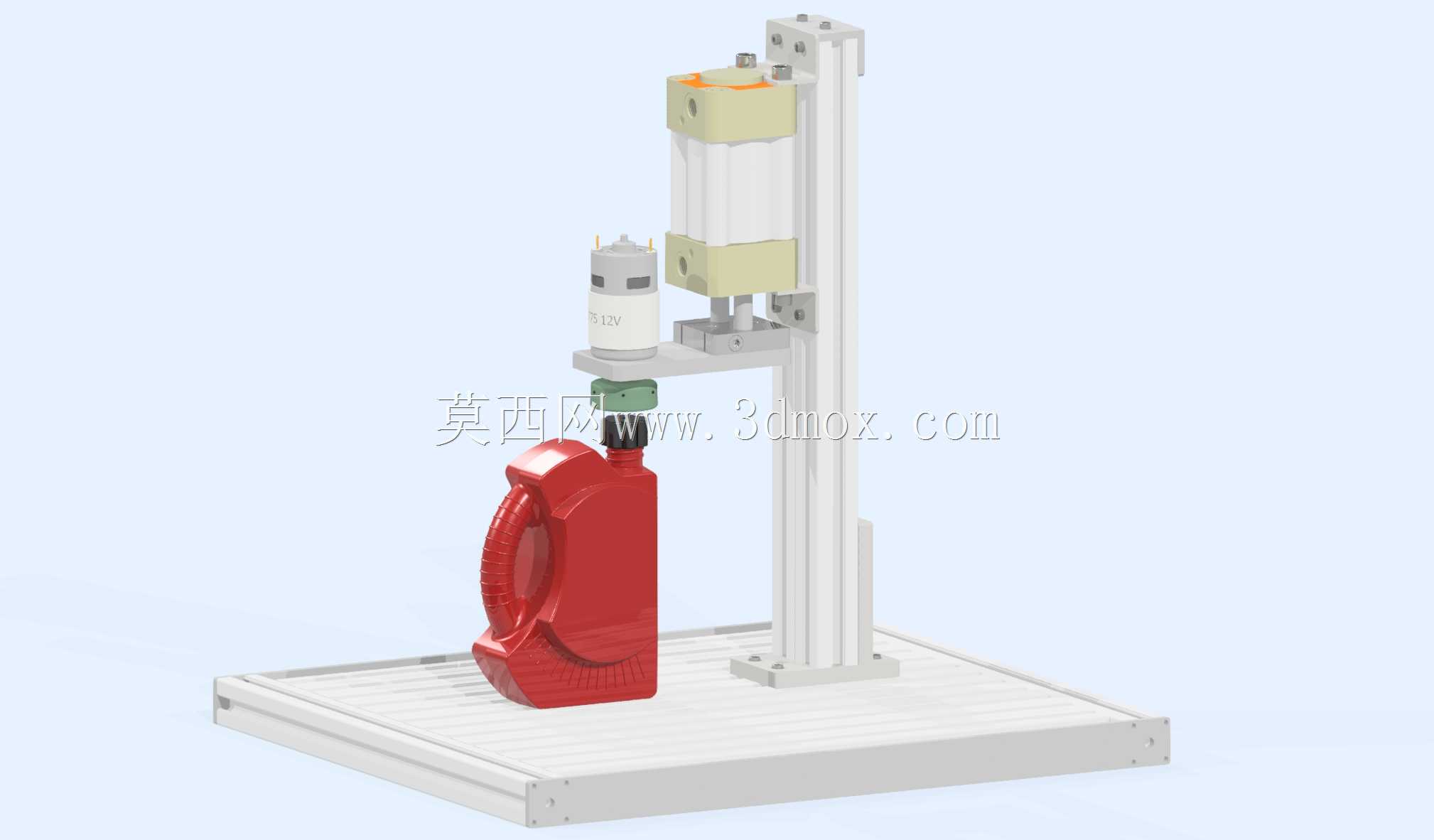

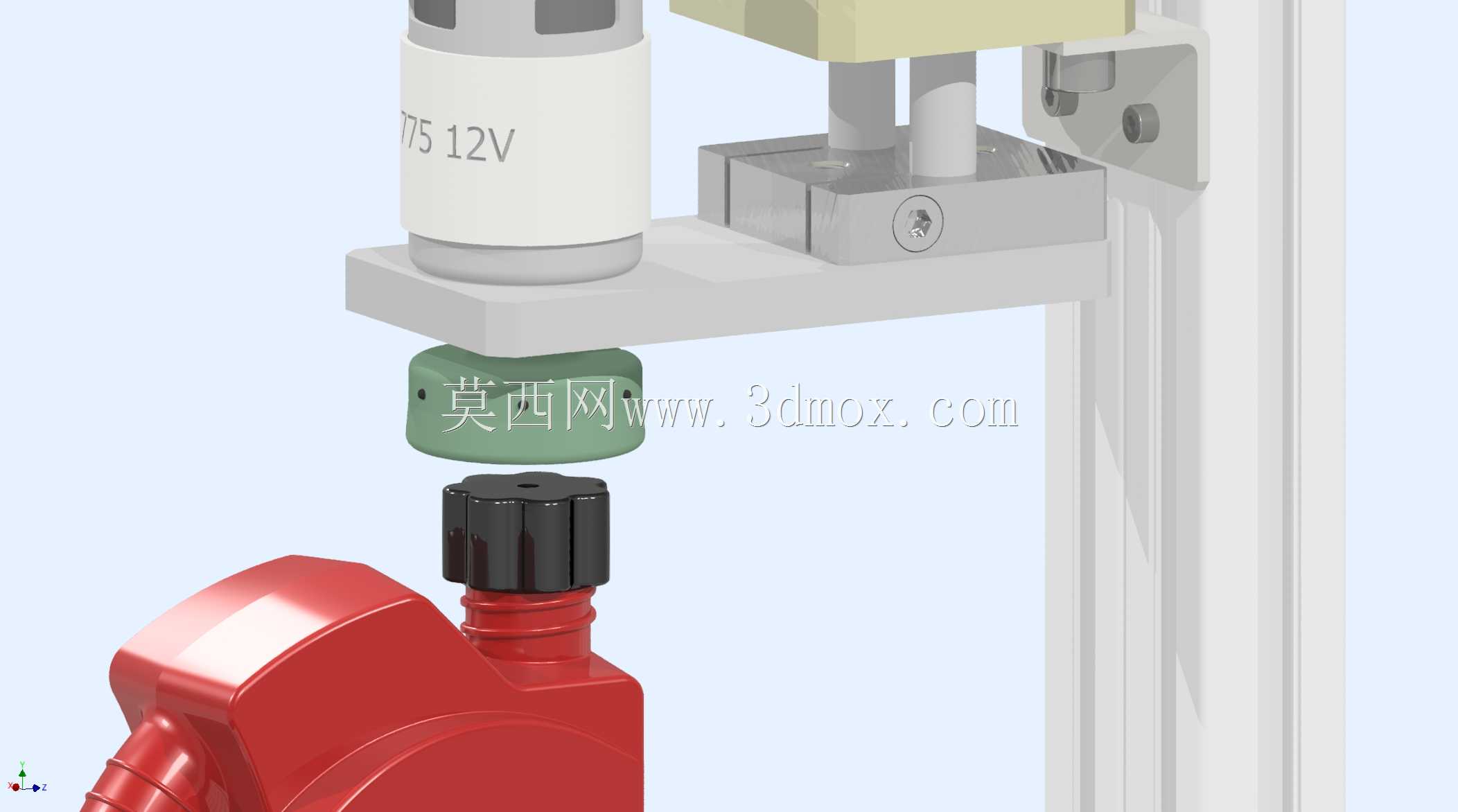

　　这套气动驱动的瓶盖关闭执行单元，主要面向日化、食品、医药行业的瓶装产品生产线末端旋盖工位，适配小规格螺纹瓶盖的自动旋合作业，也可作为气动自动化教学场景的实操演示载体，帮助入门从业者理解直线下压与旋转扭矩输出的复合动作逻辑。从结构布局来看，整套机构采用铝型材作为安装承载基体，型材槽道可灵活调整各组件的安装高度与水平位置，适配不同高度规格的瓶身定位需求，无需额外加工定制安装板，现场调试时仅需通过T型螺栓与滑块螺母即可完成组件位置的快速锁定，适配产线快速换型的使用需求。动力执行部分采用12V直流驱动的气动旋转马达作为扭矩输出源，马达输出端连接定制的弹性旋盖头，旋盖头内腔采用软质防滑材质，接触瓶盖顶面与侧面时可自适应贴合瓶盖外轮廓，

　　避免硬接触刮花瓶盖表面，同时可根据瓶盖的实际扭矩需求调整马达供气压力，控制旋合扭矩大小，防止扭矩过大导致螺纹滑牙、扭矩不足导致瓶盖密封失效的问题。直线进给部分采用双导杆导向结构，搭配小型直线气缸实现旋盖头的上下升降动作，双导杆的设计可避免下压过程中旋盖头出现偏转，保证旋盖头与瓶盖中心的同轴度，导杆端部采用自润滑铜套作为滑动支撑，长期往复运行无需频繁加注润滑脂，降低日常维护频次。瓶身定位部分采用仿形定位座，可根据待加工瓶身的外形轮廓更换适配的定位块，定位块通过快拆螺丝与安装底座连接，换型时仅需拧动两颗固定螺丝即可完成定位块更换，单批次换型时间可控制在十分钟以内。从安装边界来看，整套机构的横向安装尺寸控制在200mm范围内，

　　纵向安装高度可根据瓶身高度在300mm至500mm区间调整，可直接集成在现有小型输送线的侧边工位，无需对原有产线结构做大规模改造，适配中小型生产企业的产线升级需求。动作逻辑层面，当待旋盖瓶体通过输送线到达工位后，光电传感器检测到瓶体到位信号，首先触发阻挡气缸伸出将瓶体定位在旋盖头正下方，随后升降气缸带动旋盖头下行，当旋盖头接触瓶盖顶面后，旋转马达启动输出设定扭矩，带动瓶盖沿螺纹方向旋合，达到设定旋合时间后马达停止转动，升降气缸带动旋盖头上行复位，阻挡气缸缩回，完成旋合的瓶体随输送线流入下一工位。整套机构的气动回路采用标准电磁阀组控制，所有气路接头均采用快插式结构，装配时无需额外套丝密封，气管插入即可完成密封连接，

　　后期维护时更换气管或阀件的操作门槛极低。在教学场景应用中，这套机构可拆解为动力单元、导向单元、定位单元、控制单元四个独立模块，学员可通过拆解、组装、调试全流程操作，掌握气动执行元件选型、导向机构同轴度调整、扭矩参数匹配等基础自动化设计技能，理解实际生产中工位执行机构的设计思路，避免纯理论学习与实际工程应用脱节的问题。结构设计过程中，所有受力连接部位均采用内六角圆柱头螺丝连接，螺丝强度等级选用8.8级，可承受长期往复动作带来的冲击载荷，避免长期运行后连接部位出现松动移位；旋盖头与马达输出轴之间采用快换式连接结构，更换不同规格旋盖头时无需拆卸马达，仅需按压连接卡扣即可完成旋盖头的拆装，进一步提升换型效率。整套机构的外露运动部件均预留了安全防护罩的安装位置，实际量产应用时可加装透明亚克力防护罩，避免操作人员误触运动部件引发安全事故，同时透明材质不影响日常运行时的状态观察，出现卡瓶、歪盖等异常情况时可第一时间发现并处理。
