铝型材搭建EOAT注塑取件机械手结构

　　这套EOAT末端执行结构，是注塑生产环节里配套卧式注塑机完成取件作业的核心执行部件，日常部署在注塑机定模板侧的机械手安装位，替代人工完成开模后成品件的抓取、转移、放件动作，适配100-300吨锁模力规格的常规卧式注塑机，覆盖家电外壳、小型结构件、日用注塑品的生产取件需求。整套结构完全采用标准工业铝型材搭建主体框架，没有定制焊接的结构件，所有连接节点都依靠标准型材紧固件、角码完成锁固，现场组装不需要焊接、铣削等二次加工工序，调整行程或者适配不同模腔布局的时候，只需要松脱紧固件调整夹爪安装位置即可，后期改型的成本比定制钢板焊接的EOAT低六成以上，非常适合多品种小批量的注塑生产场景换型使用。从结构布局来看，

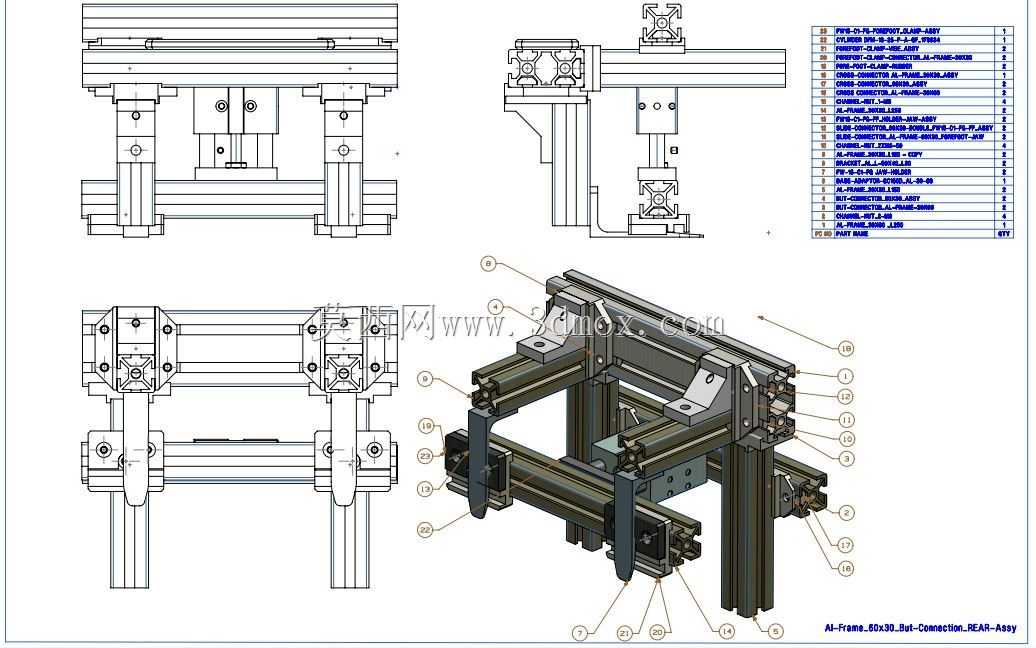

　　主体框架采用双横梁平行布置的承载结构，两根横向铝型材作为主承载梁，承担夹爪组件、移动滑块的全部负载，纵向的连接型材把两根横梁拉成刚性整体，避免高速取件移动的时候框架出现震颤，影响取件精度甚至碰伤模腔。横梁上配套的线性滑块是标准欧标铝型材专用滑块，不需要额外加工安装导轨，直接卡入型材的T型槽内就能完成固定，滑块的锁紧位置可以沿着型材槽任意调整，适配不同开模行程、不同模腔间距的取件需求。夹爪安装位预留了标准的安装孔位，既可以装气动夹指，也可以换装真空吸盘组，针对带倒扣的注塑件还能加装小型气动拨块，完成取件前的倒扣脱离动作，不需要额外增加独立的辅助取件机构。设计这套结构的时候，首先考虑的是注塑车间的实际工况：

　　注塑机周边常年存在模具温控带来的高温辐射，还有脱模剂挥发的腐蚀性气雾，所以所有外露的紧固件都采用304不锈钢材质，铝型材表面做了阳极氧化处理，不会因为长期接触腐蚀性气雾出现锈蚀卡滞，日常维护只需要定期给线性滑块加注少量润滑脂即可，没有复杂的保养工序。安装边界方面，整套结构的横向总宽度控制在800mm以内，纵向伸出长度最大可以调整到400mm，垂直方向的夹爪安装高度差可以在200mm范围内自由调整，安装法兰直接匹配市面上主流的横走式注塑机械手的末端安装孔位，不需要额外做转接法兰就能直接装到机械手Z轴末端，现场安装调试单台耗时不超过半小时。实际生产使用的时候，这套结构跟随机械手的动作轨迹，在注塑机开模到位后伸入模腔区域，

　　夹爪对准注塑件的预留夹持位或者料头位置，夹紧后跟随机械手退出模腔，移动到输送带或者料箱位置释放工件，整套取件动作周期可以控制在3秒以内，不会拖慢注塑机的整体生产节拍。和传统的定制钢构EOAT相比，铝型材搭建的结构自重更轻，相同负载能力下整体重量比钢构件轻40%，能降低机械手Z轴的负载负担，延长机械手伺服电机和传动部件的使用寿命。另外因为所有构件都是标准件，生产现场如果出现型材磕碰损坏的情况，不需要等待定制件加工周期，直接裁切对应长度的标准铝型材就能替换，停机维修时间可以压缩到1小时以内，不会因为EOAT故障导致整条注塑线长时间停摆。结构的刚性校核阶段，针对1kg以内的注塑件取件工况做了专项验证，在机械手最高1.5m/s的移动速度下，框架末端的抖动量控制在0.2mm以内，完全能满足伸入模腔取件的精度要求，不会出现夹爪碰伤模具型腔的问题。夹爪的气路走线全部隐藏在铝型材的槽内，用线槽盖板做封闭处理，不会出现气路外露被模具刮破、被高温烤老化的问题，气路接头全部采用快插式标准接头，更换夹爪或者调整气路的时候不需要重新做气管接头，插拔即可完成管路连接。
