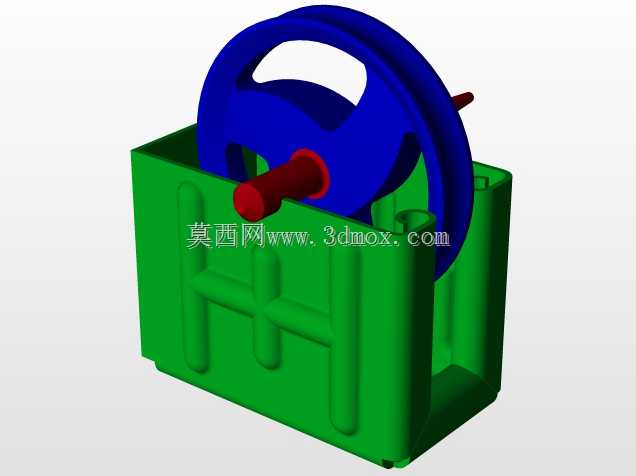

这套带防护基座的皮带轮传动结构,常见于中小型轻工生产线、小型物料输送设备以及台式加工设备的动力传递环节,在需要实现电机与执行端柔性传动、缓冲吸振的工况下适配性极强。日常车间里的小型皮带输送机、台式钻床的主轴传动、包装线的辊筒驱动,很多都采用类似的结构逻辑,靠皮带与带轮的摩擦力传递扭矩,同时能在负载突变时通过皮带打滑保护后端执行件,避免刚性传动下的齿轮崩齿、轴系过载断裂问题。

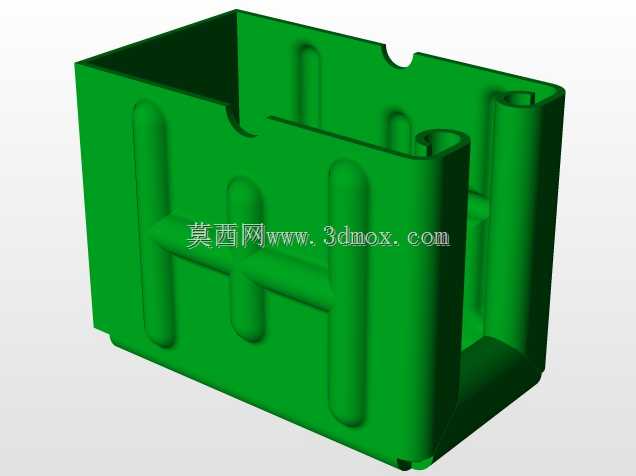

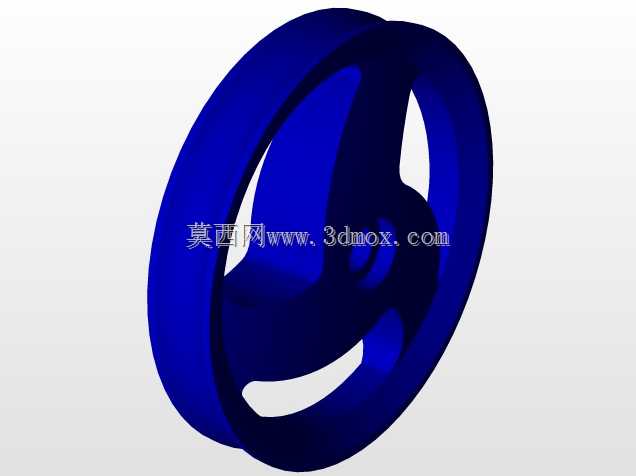

从结构功能来看,这套设计把带轮的防护支撑做了集成化处理,绿色的箱型基座不是单纯的外壳,一方面承担带轮组件的安装定位作用,带轮的转轴支撑位直接集成在基座的侧壁上,省去了额外的轴承座安装支架,减少了装配时的同轴度调校工作量;另一方面基座的围挡结构可以完全覆盖皮带与带轮的啮合区域,避免生产过程中碎屑、杂物卷入传动副,也能防止操作人员误触旋转部件,符合车间设备的安全防护要求。蓝色的带轮采用单槽V带结构,适配常规的Y型或Z型V带,传动比可以根据实际电机转速与执行端需求调整带轮直径,基座上预留的轴孔位置也留足了不同直径带轮的安装空间,不需要额外修改基座主体结构就能适配1:1到1:3区间的传动比调整需求。
设计过程中首先要确定的是安装边界,这套结构的基座底部预留了四个螺栓安装孔,孔位按照常规的型材安装间距设计,可以直接固定在4040或5050系列工业铝型材机架上,也可以通过转接板固定在钢板焊接的机架上,整体安装面的平面度要求控制在0.1mm以内,避免带轮轴安装后出现偏斜,导致皮带单边磨损、传动噪音过大的问题。带轮的中心高与基座侧壁的支撑位做了同轴度约束,设计时将轴承安装位的同轴度公差设置为0.02mm,保证转轴转动时无卡滞,皮带运行时不会出现跑偏掉带的问题。皮带的张紧结构没有采用额外的张紧轮,而是通过基座上预留的电机安装长槽来实现,安装电机时可以沿着长槽调整电机位置,改变电机轴与从动带轮轴的中心距,以此调整皮带的张紧度,这种设计结构更简单,后期维护时调整皮带松紧也更方便,不需要额外拆卸防护结构就能完成张紧操作。
从实际使用的角度出发,这套结构的外形尺寸控制得比较紧凑,整体宽度不超过200mm,高度不超过180mm,在小型设备上安装不会占用过多的机架空间,基座采用一体成型的结构设计,相比拼接式的防护支架刚性更好,设备运行时的振动更小,传动过程中的噪音可以控制在65分贝以内,符合车间作业的噪音要求。带轮的轮槽做了倒角处理,安装皮带时不会刮伤皮带的帘布层,能有效延长皮带的使用寿命,正常工况下V带的更换周期可以达到6000小时以上。基座的底部预留了排屑缺口,即便有少量粉尘或者碎屑进入防护腔内部,也会随着带轮转动的气流从底部缺口排出,不会在腔体内堆积造成带轮卡滞。

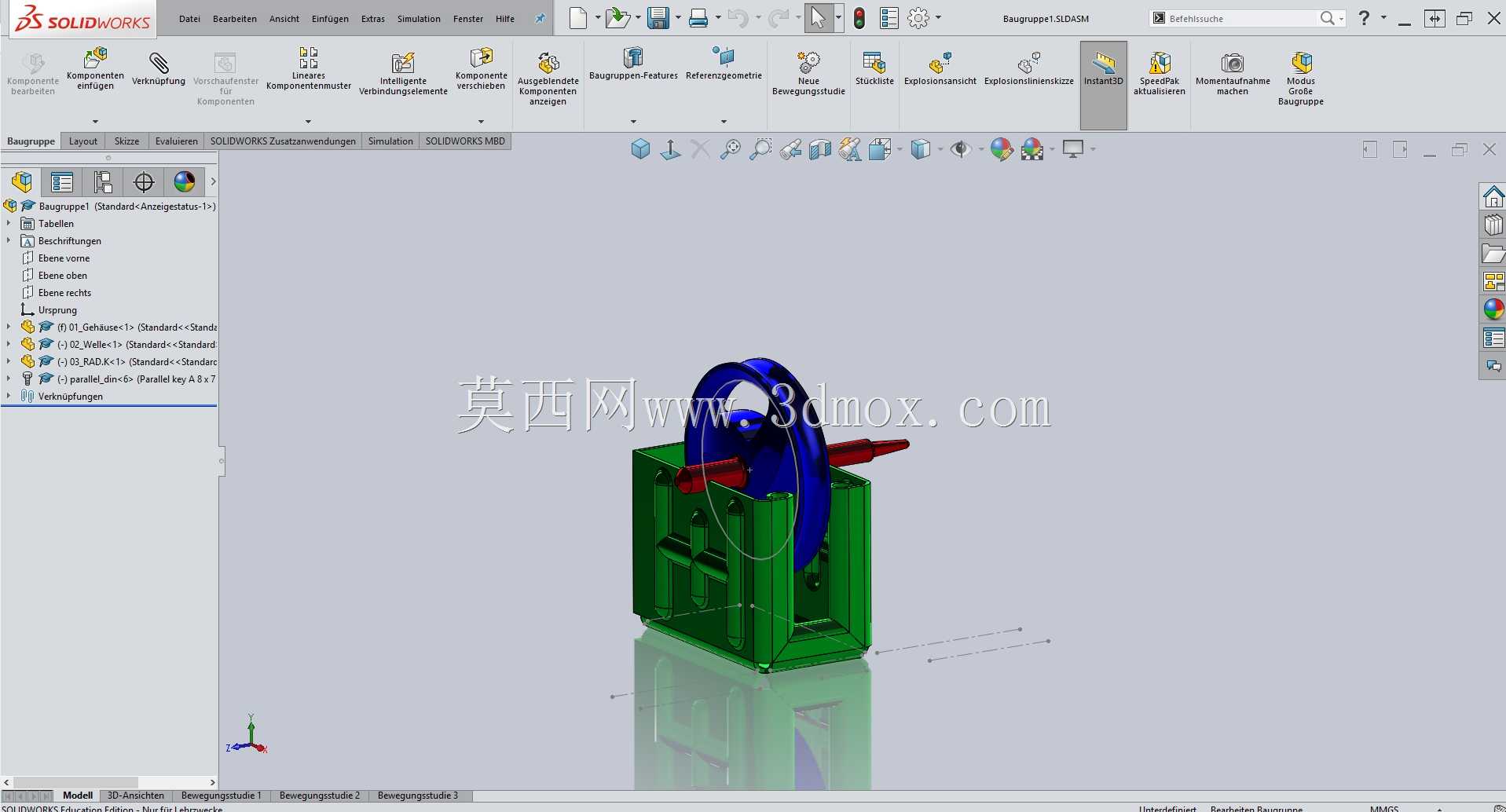

建模过程中需要注意带轮轮槽的尺寸精度,V带轮的槽角要匹配所选皮带的型号,槽深要保证皮带安装后顶面略高于带轮顶面1-2mm,避免皮带底面接触轮槽底部导致摩擦力不足、传动打滑。转轴与轴承的配合采用过渡配合,轴承与基座安装孔的配合采用过盈配合,装配时通过热装或者压装的方式安装,避免运行过程中轴承外圈跟转。基座的安装孔位要与常用的电机安装尺寸做适配,常规的60W到250W的单相异步电机、伺服电机都可以直接安装在这套基座的电机位上,不需要额外加工转接板,通用性较强。在做运动仿真的时候,要验证皮带在最大张紧力和最小张紧力下的运行状态,确保皮带在满负载传动时不会出现打滑,同时张紧力不会过大导致轴承受力过载、温升过高。
