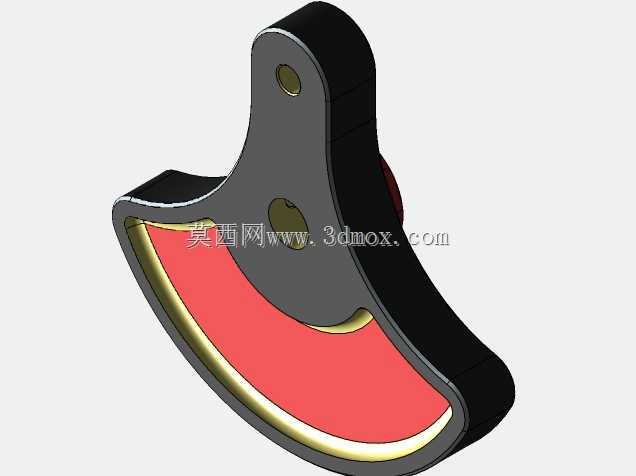

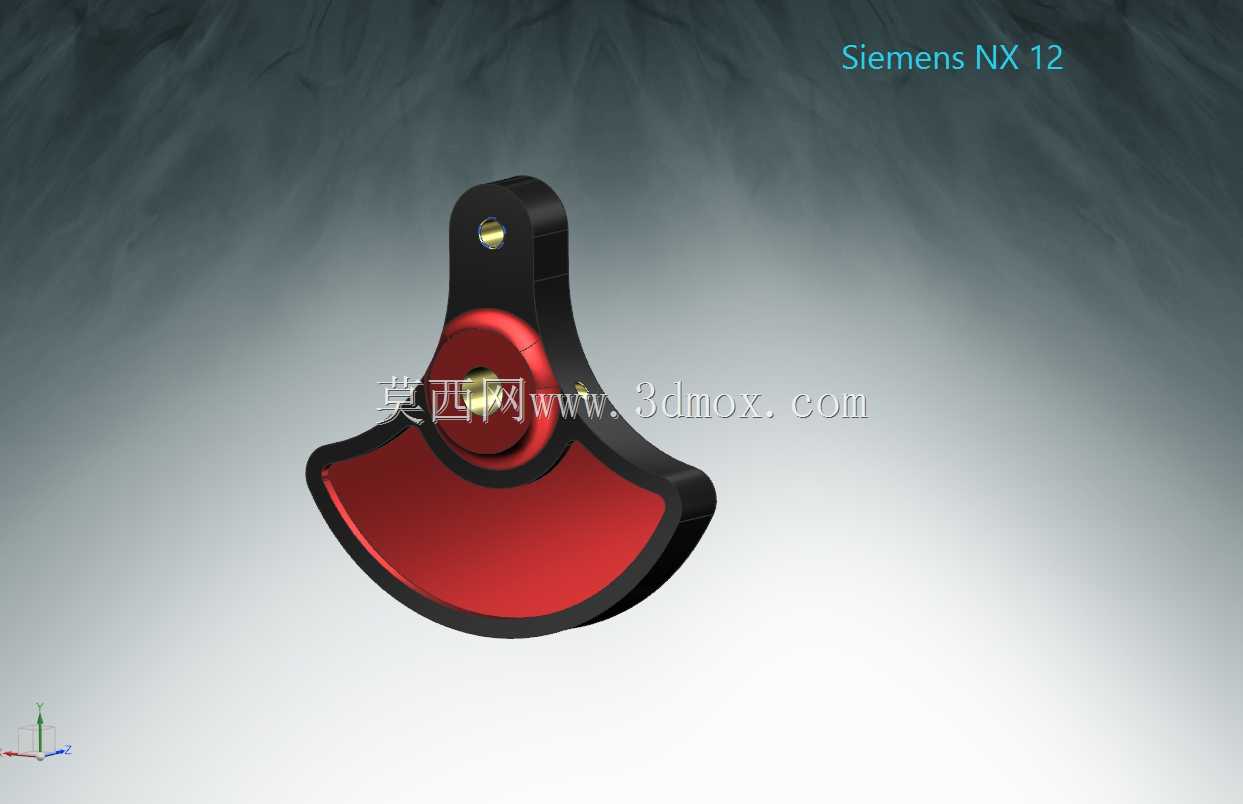

在各类需要实现旋转与直线往复运动互相转换的机械结构中,曲柄是核心的动力传递构件,这套扇形偏心曲柄结构,主要适配中小功率的往复式动力传输场景,常见于小型内燃机、冲压送料机构、农用收割设备的割刀驱动单元、脚踏式传动装置等工况中,承担着将转轴的连续圆周运动转化为从动端往复直线/摆动动作,或是将往复推力转化为转轴旋转扭矩的核心作用。从结构设计逻辑来看,该曲柄采用了偏心枢轴加扇形配重臂的构型,上端的同轴安装孔用于与设备的固定旋转轴配合,孔内可根据载荷需求加装铜套或滚针轴承,降低长期运转的磨损量;中部的偏心销孔用于连接连杆小头,销孔的中心距直接决定了从动端的往复行程,设计时需要结合配套连杆的长度、从动件的运动极限位置做公差校核,
避免出现运动死点或者结构干涉。下端的扇形延伸臂并非冗余结构,一方面是作为平衡配重,抵消偏心销在高速旋转时产生的离心惯性力,降低设备运转时的振动幅值,另一方面扇形的外圆弧面可以在部分工况下作为行程限位的贴合面,与机架上的限位挡块配合,限制曲柄的最大摆动角度,防止机构过位损坏。从安装边界来看,该曲柄的轴向厚度需要匹配安装轴的轴肩长度与连杆小头的宽度,装配时上端安装孔与转轴的配合公差建议选H7/k6的过渡配合,通过平键传递扭矩,避免长期交变载荷下出现孔轴打滑;偏心销与曲柄销孔的配合可选用H7/p6的过盈配合,或者加装开口销做轴向防松,防止高速运转时销子脱出。外形轮廓上,扇形臂的外边缘做了等半径的圆弧过渡,所有棱边都做了R2左右的倒角处理,
既避免了应力集中导致的曲柄臂断裂,也能防止装配和维护时尖锐边角划伤操作人员。在实际选型应用时,需要根据传递的额定扭矩核算曲柄臂的截面强度,尤其是偏心销孔到主轴孔之间的连接臂位置,是整个构件的应力集中区,若用于冲击载荷较大的工况,可适当增加该位置的截面厚度,或者选用强度更高的合金结构钢做调质处理;如果是用于低速轻载的手动传动机构,也可采用工程塑料压铸成型,降低整体重量与生产成本。这套结构的建模过程中,需要重点保证两个安装孔的中心距公差,以及两个孔的轴线平行度要求,平行度误差过大会导致连杆运转时出现别劲现象,大幅增加传动阻力,同时会加速连杆轴承的磨损;扇形配重的质心位置需要经过动平衡校核,尤其是在转速超过300r/min的工况下,
不平衡量过大会引发整个设备的共振,影响设备使用寿命。另外,曲柄与连杆连接的位置需要预留足够的润滑空间,可在偏心销的端面加工注油孔,定期加注润滑脂,减少铰接位置的摩擦损耗;主轴安装端需要设计轴向定位结构,比如轴用挡圈槽或者锁紧螺母的配合面,防止曲柄在运转过程中出现轴向窜动,导致连杆与其他部件发生剐蹭。在不同的应用场景下,该曲柄的结构可做针对性调整,比如用于内燃机场景时,可在扇形臂上加工减重孔,降低往复运动的惯量;用于手动冲压机构时,可在扇形臂的外圆弧面加工棘齿结构,配合棘轮实现单向间歇传动;用于泵类设备的传动端时,可在曲柄表面做防锈氧化处理,适应潮湿的工作环境。
