斜向支撑式直角安装连接固定座结构

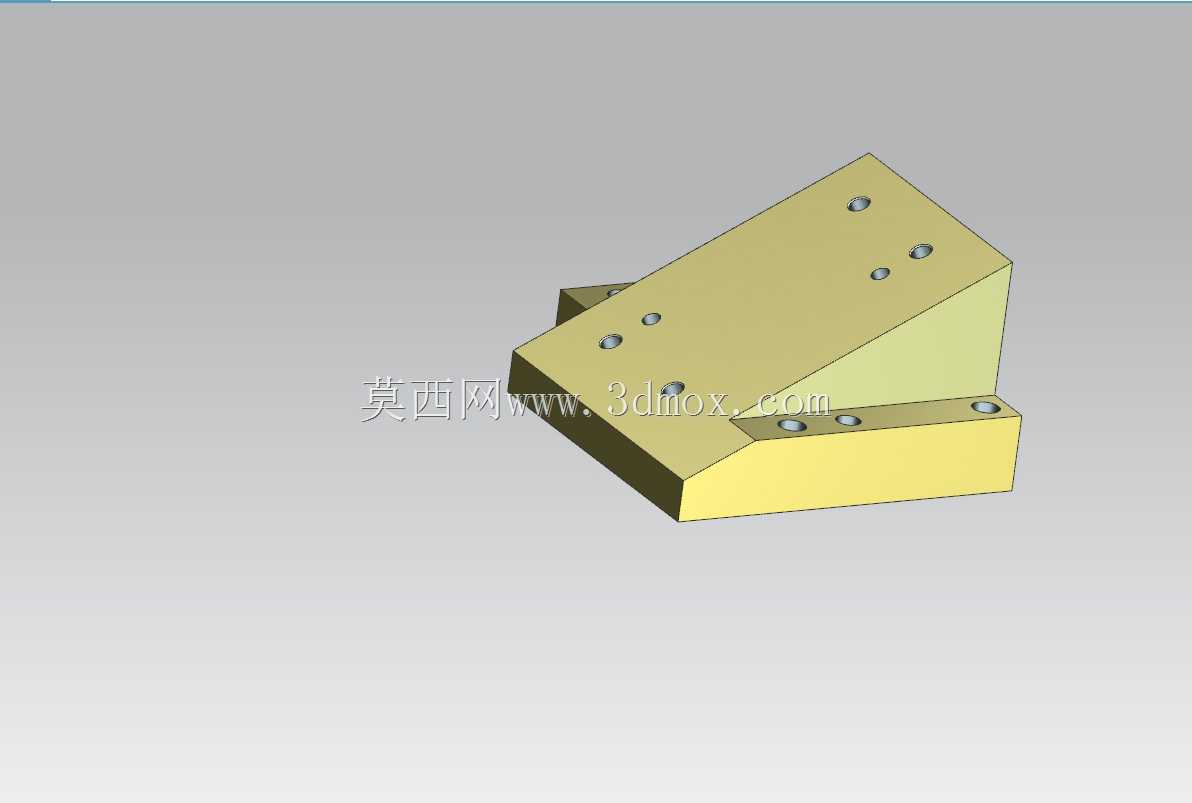

　　这类带斜向加强筋的直角安装固定块，在非标自动化线体、工装夹具搭建、小型设备机架拼接场景里的使用频率非常高，很多现场做机构改型、工位治具加装的时候，不需要额外做焊接支撑，直接用这类一体加工的固定块就能完成两个垂直安装面的刚性连接，省去现场焊接后打磨、二次校形的工序，也能避免焊接应力带来的安装面变形问题。从结构形态来看，该构件采用两个互相垂直的安装基面，两个基面之间通过整块斜向筋板做一体化连接，没有拼接焊缝，整体刚性远优于角码加螺栓拼接的结构，在承受垂直于安装面的倾覆力矩时，斜筋能把载荷均匀分散到两个安装基面上，不会出现直角连接处应力集中导致的断裂、变形问题。两个安装基面上都预留了规则排布的安装孔位，孔位采用沉孔设计，

　　螺栓锁紧后头部不会突出安装基面，保证安装面和被连接件可以完全贴合，不会出现因螺栓突出导致的安装间隙，孔位的排布间距参考了通用工业铝型材的安装孔距标准，同时也适配钢板类构件的安装孔位匹配需求，不管是铝型材机架的转角加固，还是钢板焊接机架的附件安装，都能直接配打安装孔完成固定，不需要额外做孔位适配。设计这类构件的时候，首先要明确两个安装面的平面度要求，作为安装基准的两个垂直面，平面度公差需要控制在0.05mm以内，垂直度公差控制在0.08mm/100mm以内，避免安装后两个被连接构件出现角度偏差，影响后续机构的运行精度。斜向筋板的厚度设计需要匹配整体承载需求，筋板和两个安装基面的连接处采用小圆弧过渡，既可以减少加工时的应力集中，

　　也能避免直角处的应力开裂问题，同时圆弧过渡不会影响两个安装基面的有效贴合面积，不会在安装角落处留下干涉间隙。从安装边界来看，该固定块的水平安装基面长度大于垂直安装基面的高度，整体重心偏向水平安装侧，在垂直面挂载负载的时候，水平基面的螺栓受力更均匀，不会出现靠近转角处的螺栓受载过大被剪断的问题。水平安装基面的孔位分为两排排布，一排靠近转角位置，一排靠近基面外边缘，垂直安装基面的孔位同样沿高度方向分两排排布，这种双排孔的设计可以让每个安装面都有至少四个固定点，相比单排两孔的固定方式，抗扭转能力提升三倍以上，在设备运行产生振动的工况下，螺栓不容易出现松动，连接可靠性更高。在实际使用场景中，这类固定块常用来安装小型导向滑轨、气缸安装支架、

　　传感器安装支架、小型物料导槽这类需要垂直固定的构件，比如在皮带线的侧边安装挡料机构的时候，不需要在型材上做复杂的铣槽加工，直接把该固定块的水平基面锁在皮带线的铝型材横撑上，垂直基面就可以直接安装挡料气缸的安装板，整个安装过程只需要内六角扳手就能完成，后期调整位置的时候只需要松开螺栓就能移动固定块的位置，调整灵活性远高于焊接式的支撑结构。另外在工装夹具的基板上做侧向定位机构安装的时候，这类一体固定块的重复安装精度更高，每次拆装后不需要重新校垂直，只要贴合基板基准边锁付螺栓就能保证安装精度，能大幅减少夹具调试的时间。需要注意的是，这类固定块在加工的时候，两个安装基面的粗糙度需要达到Ra1.6以上，保证和被连接件的贴合度，如果粗糙度过高，两个接触面之间的间隙会导致锁紧后出现微小的角度倾斜，在承受交变载荷的时候容易出现螺栓疲劳断裂的问题。斜筋的倾斜角度一般设置在45度左右，这个角度下的筋板承载效率最高，既不会因为角度过小导致筋板过长占用过多安装空间，也不会因为角度过大导致筋板的支撑刚性不足。另外在构件的外边缘都做了小倒角处理，避免安装的时候锋利边缘划伤操作人员，也不会在安装过程中刮伤被连接构件的表面涂层。这类一体结构的固定块相比拼接式的角撑，没有装配间隙，在设备长期运行产生振动的工况下，不会出现拼接处松动移位的问题，对于需要长期保持安装精度的工位来说，是非常实用的连接构件。
