机加工固定式台虎钳夹持机构三维结构

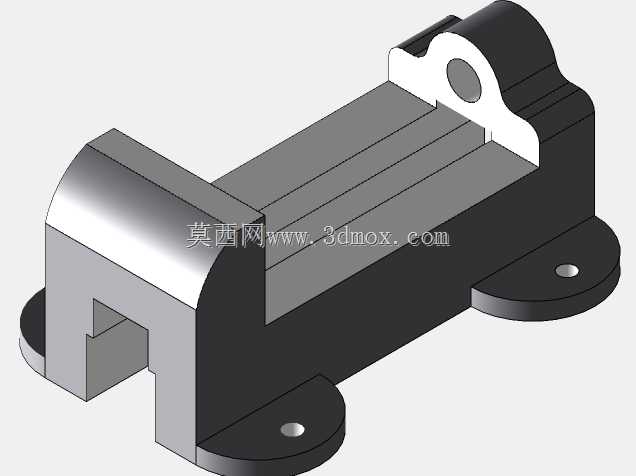

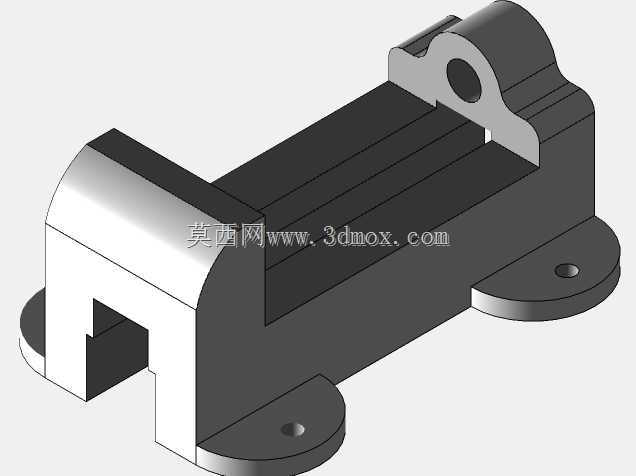

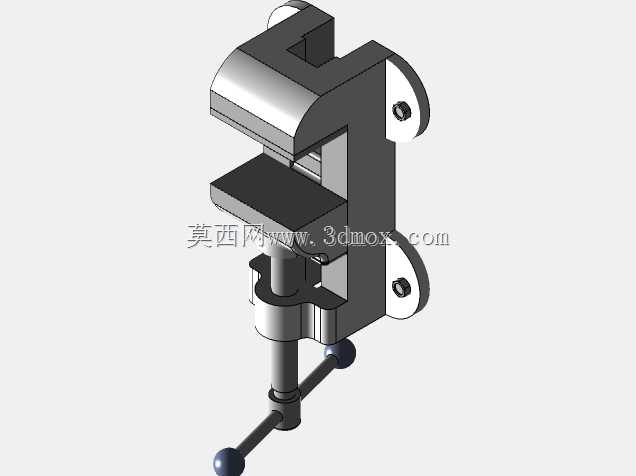

　　在常规机加工工位、钳工装配台、小型零件检测工位上，这类固定式虎钳是工位上最基础也最核心的夹持工装，区别于机用平口钳的高精度导向结构，这款虎钳的结构更偏向通用工位的多场景适配，固定钳身一体铸造成型的底座带两个安装耳孔，可直接通过螺栓固定在木质或钢制工作台台面上，安装孔的中心距适配多数标准钳工台的预留安装位，不需要额外加工转接板就能完成固定，安装后整体突出工作台面的高度控制在120mm以内，不会因为工装过高导致操作时手臂悬空疲劳，也不会因为高度不足影响长工件的侧面避让。从结构设计逻辑来看，这款虎钳采用固定钳身与活动钳身的燕尾槽配合导向，燕尾槽的导向面做了加宽处理，相比窄导向面的普通台钳，夹持工件时活动钳身的偏转量更小，

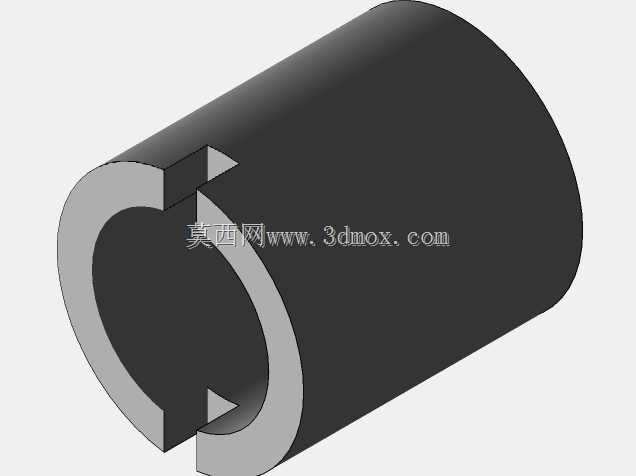

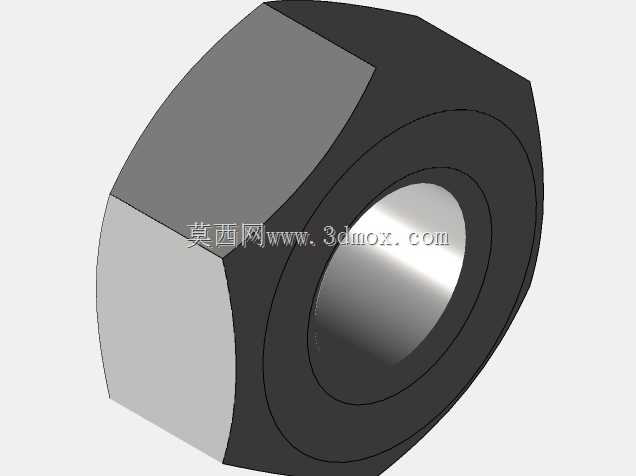

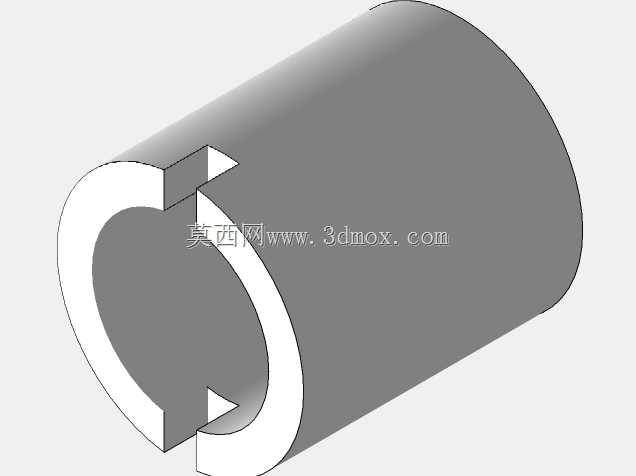

　　尤其是夹持不规则毛坯件时，不会因为单侧受力导致钳口上翘，影响夹持稳定性。钳身尾部的丝杠支撑座采用一体式凸台结构，丝杠穿过支撑座的光孔后与活动钳身内部的螺母块配合，转动丝杠时就能带动活动钳身沿燕尾槽做直线往复运动，实现钳口的开合调整，最大开口距离可以覆盖150mm以内的工件夹持需求，不管是小型的轴类零件、板类毛坯，还是小型的装配组件，都能稳定装夹。固定钳身的底部做了加强筋结构，从底座安装面一直延伸到固定钳口的背部，在大力夹持时可以抵消钳口受到的反作用力，避免钳身出现形变导致的夹持精度下降，钳口部分预留了标准的钳口板安装螺孔，可以根据加工需求更换光面钳口、齿面钳口或者软质钳口，光面钳口适合夹持已加工完成的光洁表面，不会夹伤零件表面，齿面钳口适合夹持毛坯件，增大摩擦力防止工件受力滑脱，软质钳口则可以针对薄壁件、有色金属零件做定制加工，匹配工件外形实现更大面积的贴合夹持。在实际应用场景中，这类虎钳除了常规的钳工锉削、划线、装配作业外，也可以搭配小型台钻、手持打磨工具使用，夹持小型零件进行钻孔、去毛刺、修磨等作业，相比液压或气动夹紧的工装，纯机械丝杠传动的结构不需要外接气源或液压源，只要安装在工作台面上就能随时使用，维护成本极低，日常只需要定期在燕尾槽导向面和丝杠螺纹处涂抹润滑脂，就能保证长时间使用的顺畅度，不会出现卡滞、爬行的问题。从安装边界来看，虎钳整体的长度方向尺寸控制在280mm左右，宽度方向在120mm左右，

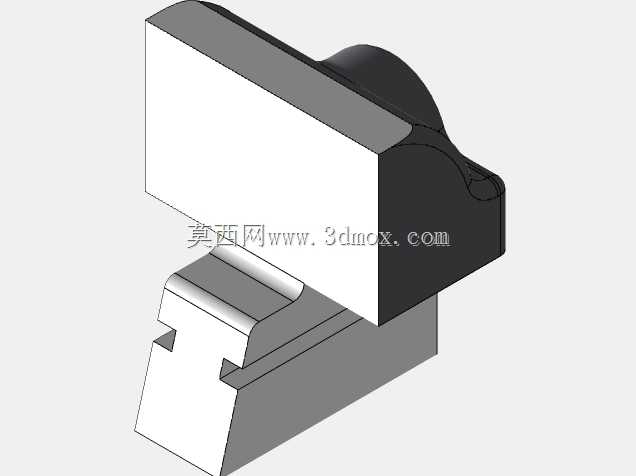

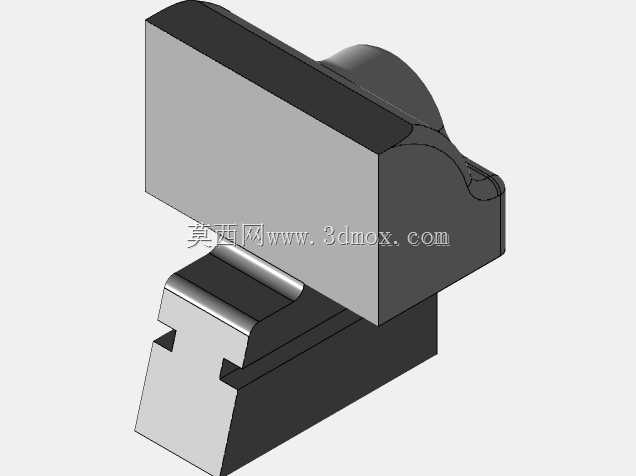

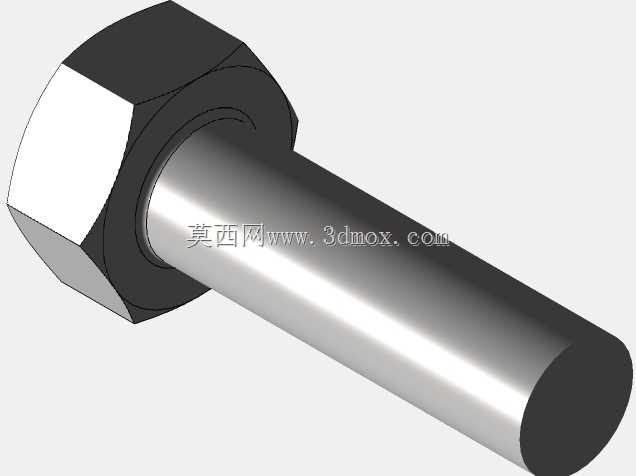

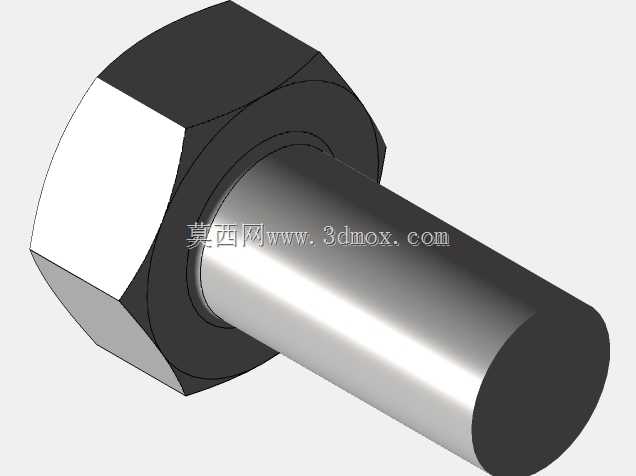

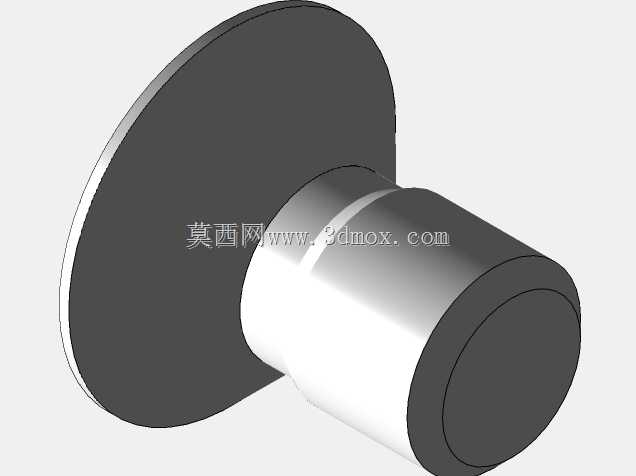

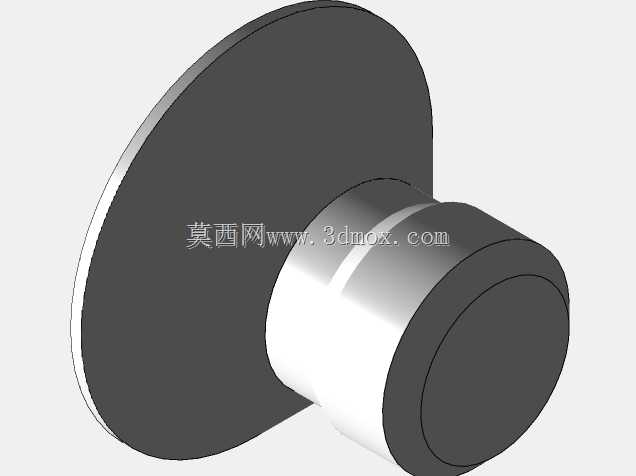

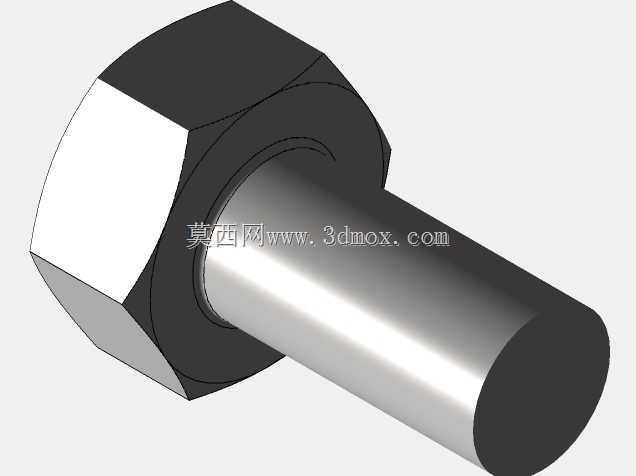

　　安装时只需要在工作台面上预留300*150mm的平整安装区域即可，两个安装耳的孔径适配M10的固定螺栓，拧紧后钳身与工作台面完全贴合，大力敲击工件时也不会出现晃动。活动钳身的顶部做了圆弧过渡处理，没有尖锐的棱角，操作时不会剐蹭操作人员的手臂，丝杠的末端预留了标准的扳杆插孔，可以配套标准的钢制扳杆施加夹紧力，针对不同材质的工件可以灵活控制夹紧力度，夹持薄壁件时不需要过大的夹紧力就能固定工件，避免夹变形，夹持重型毛坯件时可以通过加力杆增大夹紧力矩，保证加工过程中工件不会移位。钳身的排屑设计也做了简化处理，燕尾槽的端部预留了排屑缺口，加工产生的切屑、灰尘可以顺着缺口直接落到工作台面上，日常清理时只需要用毛刷扫过就能清理干净，

　　不会在导向槽内堆积切屑导致活动钳身卡滞，相比带全封闭护罩的虎钳，这种开放式的结构虽然防护性稍弱，但维护清理的便利性更高，适合多粉尘、多切屑的粗加工工位使用。在三维建模过程中，这类虎钳的结构需要重点关注燕尾槽的配合公差，活动钳身与固定钳身的导向面配合间隙要控制在合理范围内，间隙过大会导致夹持时活动钳身晃动，间隙过小则会导致滑动阻力过大，操作费力；丝杠与螺母块的配合采用梯形螺纹，相比普通三角螺纹，梯形螺纹的传动效率更高，承载能力更强，适合夹紧机构的大传力需求，同时梯形螺纹的自锁性能可以保证夹紧后不会因为工件的反作用力导致丝杠自行回转，出现夹持松动的问题。固定钳身的铸造圆角都做了统一处理，所有转角处都保留R3-R5的铸造圆角，既符合铸造工艺的要求，避免铸件出现应力集中开裂的问题，也能去除尖锐棱角提升操作安全性。
