带安装定位结构的法兰式泵壳体

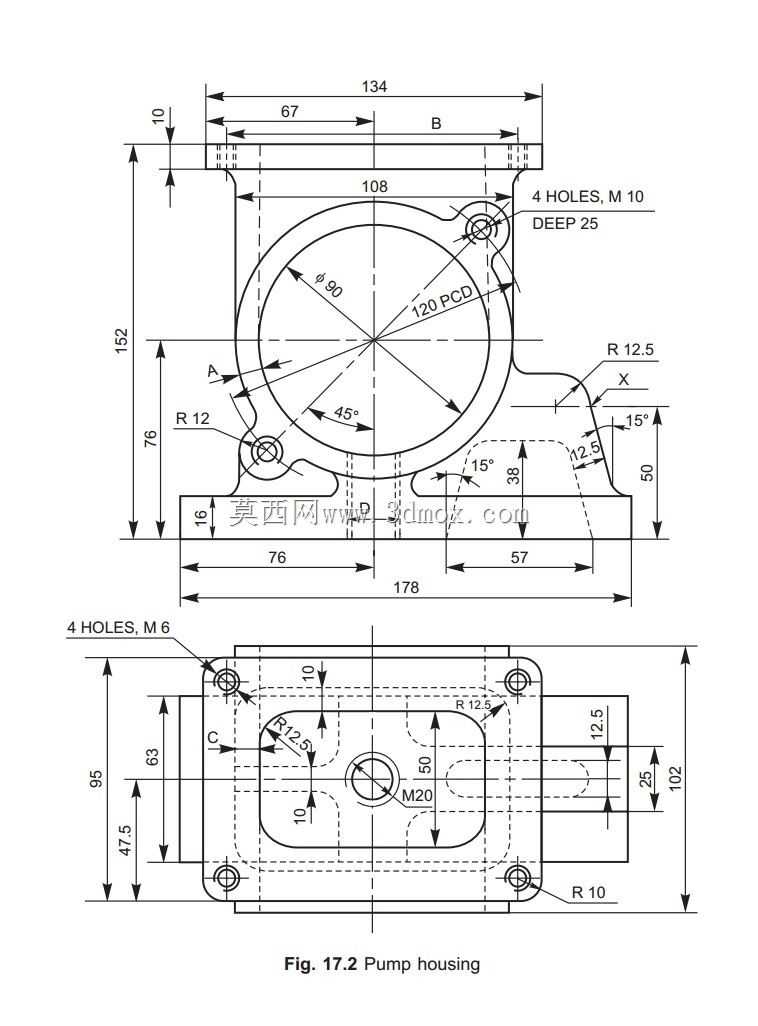

　　在流体输送类设备的整机结构中，泵壳作为核心承压与流道承载构件，直接决定了泵组运行的密封可靠性、安装适配性与长期运行稳定性，这类带双侧安装法兰的泵壳结构，目前广泛应用在中小型清水输送泵、低压润滑油泵、冷却循环泵的整机配套中，覆盖工业设备冷却回路、建筑给排水支路、小型液压系统供油回路等多个实际工况场景。从实际装配逻辑来看，该泵壳的主腔体为回转式流道结构，中心预留的大尺寸通孔为叶轮安装腔，圆周方向均布的4个M10螺纹孔深度为25mm，用于和泵端盖进行轴向锁紧配合，安装时需保证螺纹孔的位置度偏差不超过0.1mm，避免端盖压紧后出现密封面错位导致的介质渗漏问题；下部延伸的支座结构上设置的4个M6螺纹孔，用于将泵体整体固定在安装基座上，

　　支座与主腔体之间设置的R12.5、R10等圆角过渡结构，并非单纯的工艺美观设计，而是为了降低铸件冷却过程中的应力集中风险，同时减少泵组运行时振动传递带来的结构疲劳隐患。从尺寸边界来看，该泵壳的轴向总长度为134mm，主腔体中心到安装支座底面的垂直高度为152mm，支座部分的横向总宽度为178mm，安装时需要在基座上预留至少190mm×110mm的安装平面，同时保证主腔体上方预留不小于30mm的管路操作空间，方便进出口管路的法兰对接与后期密封件更换作业。主腔体侧面的凸台结构为介质进出口的连接位，凸台上设置的15°导向斜面，是为了在管路对接时起到导向定位作用，降低法兰对接时的螺栓穿装难度，凸台根部的R12.

　　5圆角同样是为了优化流道的介质流动状态，减少直角结构带来的流阻损失与局部湍流问题。在建模设计过程中，需要优先保证主腔体的圆柱度公差，因为叶轮在腔体内旋转时，腔体与叶轮外缘的间隙直接影响泵的容积效率，间隙过大会导致介质回流降低输出压力，间隙过小则容易出现叶轮与腔壁的刮擦故障；其次要保证各安装螺纹孔的轴线与对应安装面的垂直度，避免螺栓锁紧时出现偏载，导致螺纹滑牙或者密封面压合不均匀的问题。支座部分的M20中心螺纹孔为泄油或者泄水孔，用于泵组长时间停机时排空腔体内的残留介质，防止冬季低温环境下介质结冰胀裂腔体，或者残留介质变质腐蚀腔体内壁。从铸造工艺性角度考虑，该泵壳的所有壁厚均保持均匀过渡，没有出现局部壁厚突变的结构，

　　避免铸件成型时出现缩孔、缩松等缺陷，所有外露棱边均设置了最小R1的倒角，既可以去除加工后的毛刺避免安装时划伤操作人员，也可以减少应力集中点提升结构的抗疲劳性能。在实际选型适配时，需要注意该泵壳的中心高尺寸与配套电机、联轴器的中心高匹配度，若中心高存在偏差，需要通过调整支座垫片厚度来补偿，避免联轴器出现角向偏差导致的运行振动过大、轴承过早磨损等问题；同时要核对进出口法兰的连接尺寸与现场管路的匹配性，避免出现安装时法兰孔位不对中的问题。
