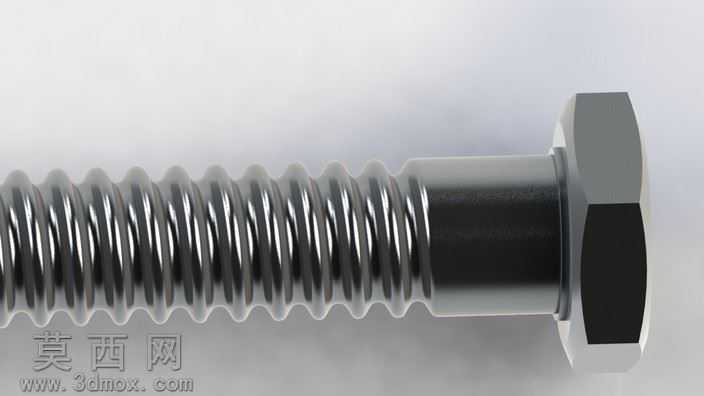

六角法兰面螺栓螺纹结构三维建模作品

本作品为六角法兰面螺栓的高精度三维建模成果，建模过程围绕螺栓的实际结构特征展开，首先梳理螺栓的核心组成部分：六角头部、法兰支承面、光杆过渡段、外螺纹段，针对不同结构段采用差异化建模逻辑保证尺寸精度与结构还原度。建模初期先确定螺栓的基准轴线，以轴线为中心绘制六角头部的正六边形截面，通过拉伸特征生成六角头基体，随后在六角头与杆身衔接处构建法兰凸缘结构，对法兰与六角头的衔接位置做圆角过渡处理，还原真实螺栓的锻造工艺特征，避免尖锐棱角带来的失真问题。光杆过渡段采用同轴圆柱拉伸构建，严格控制过渡段的直径与长度比例，保证与螺纹段的衔接顺滑无错位。螺纹部分是本次建模的核心难点，未采用简单贴图模拟螺纹效果，而是通过螺旋线扫描切除的方式生成真实的螺纹牙型：首先根据标准螺纹参数绘制匹配的牙型截面，以螺栓轴线为中心生成对应导程的螺旋线路径，将牙型截面沿螺旋线路径做扫描切除操作，逐圈生成连续的螺纹牙结构，同时对螺纹起始端与收尾端做收尾处理，还原真实螺纹加工过程中的不完全牙特征，让螺纹结构更贴合实际生产的螺栓形态。材质与渲染环节，为模型赋予金属钢材材质，调整材质的粗糙度、金属度参数，模拟高强度螺栓表面的镀锌或氧化处理质感，对六角头的端面、法兰支承面、螺纹牙顶等易加工面做轻微的高光调整，还原机加工表面的细腻光泽，同时在螺纹牙底位置设置细微的粗糙度变化，模拟螺纹加工过程中产生的细微纹理。渲染阶段采用柔和的侧方打光方案，让光线沿螺栓径向照射，凸显螺纹牙型的螺旋起伏结构，清晰展现每一圈螺纹的轮廓形态，同时在六角头的棱边位置形成自然的高光边，突出六角结构的棱角特征，背景采用浅灰色渐变背景，避免多余元素干扰模型本身的结构展示。整体建模过程严格遵循机械紧固件的尺寸规范，所有结构比例均参考通用螺栓的实际参数，既保证了模型的视觉真实感，也保留了结构的工程准确性，可用于机械装配演示、紧固件结构教学、产品渲染展示等多种场景，模型的各部分结构均为独立可编辑特征，可根据需求调整螺栓规格、螺纹参数、表面处理效果，适配不同的使用需求。
