便携运动饮水壶结构三维设计

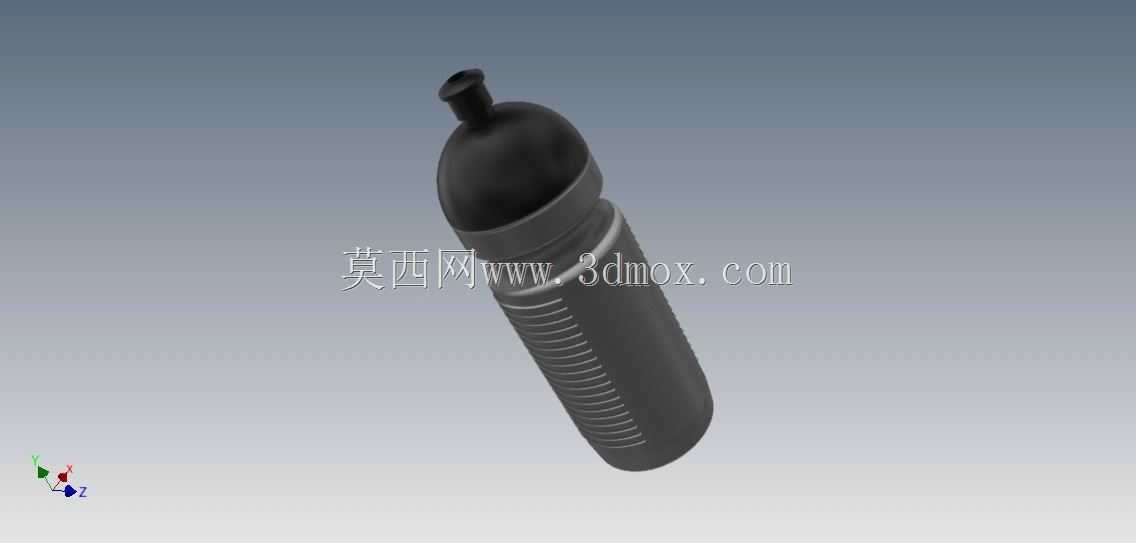

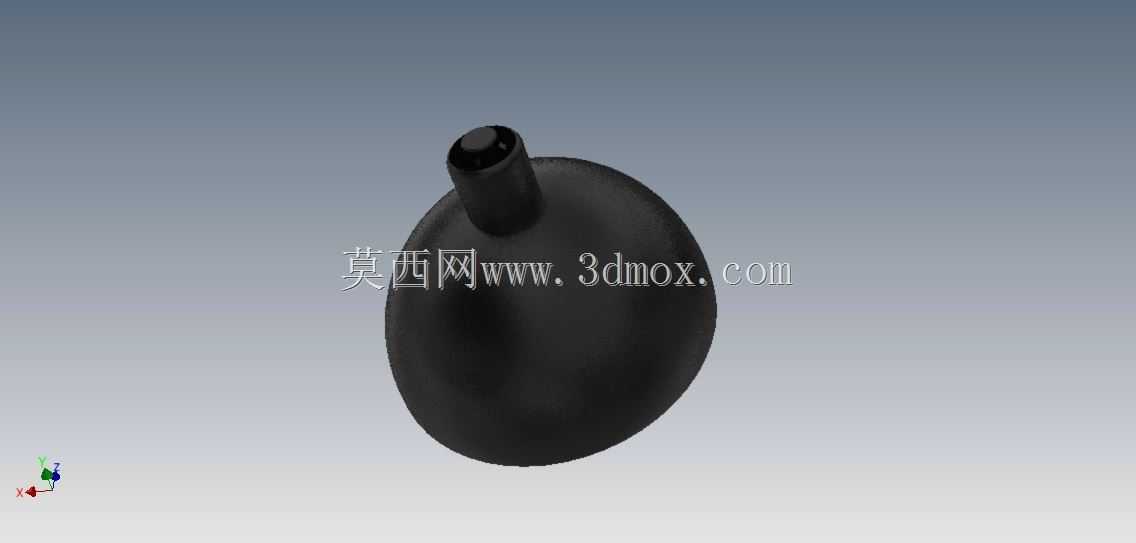

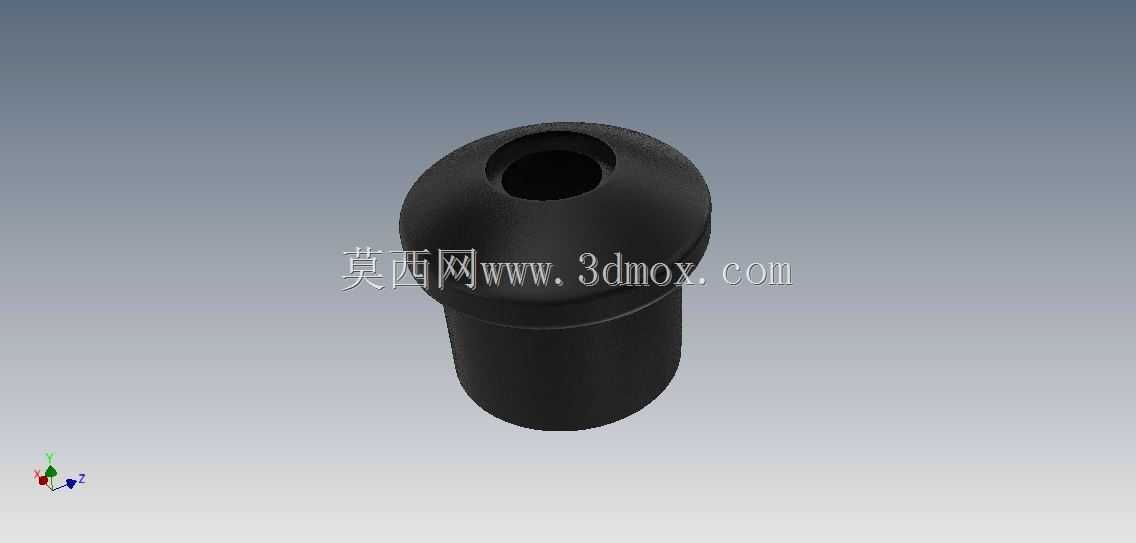

　　这款便携饮水壶的结构设计，首先围绕户外出行、运动健身场景的实际使用需求展开，日常徒步、骑行、健身房训练等场景下，使用者往往单手持握完成取水、饮水动作，因此壶身的握持区域做了密集的环形防滑凹槽设计，凹槽深度控制在1.2mm左右，既不会因为槽深过大积攒污渍难以清洁，也能在手掌出汗、佩戴薄款运动手套时提供足够的摩擦阻力，避免持握打滑脱落。壶体整体采用分段式结构，上部的壶头区域做了圆弧收窄处理，搭配顶端的凸起式吸嘴结构，饮水时无需大幅度仰头即可完成取水动作，吸嘴根部做了加厚的过渡圆角，长期反复咬合使用也不会出现应力开裂的问题，吸嘴与壶身衔接处内置了密封胶圈的安装位，胶圈采用梯形截面设计，装配后可以同时实现径向与轴向的双重密封，即使壶体倒置、放在运动背包内受到挤压，也不会出现渗漏水的情况，避免打湿包内的电子设备、纸质物品。

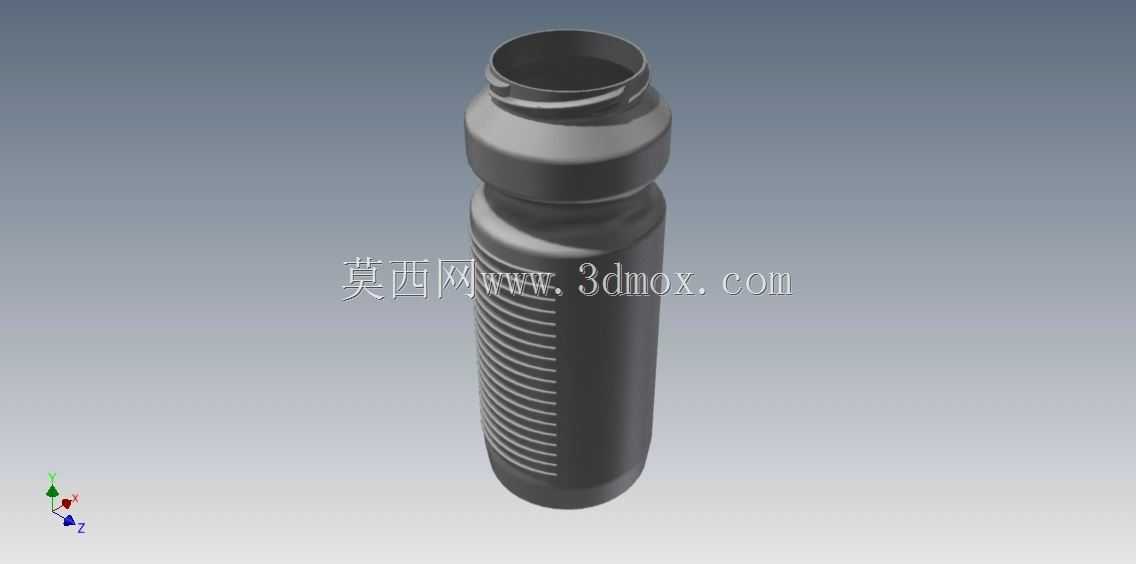

　　从设计思路上看，这款壶没有采用复杂的可拆卸杯盖结构，而是将壶头与壶身通过细牙螺纹连接，螺纹螺距设定为2mm，牙型高度0.8mm，相比普通粗牙螺纹，细牙结构的连接自锁性更好，运动过程中受到持续震动也不会出现松脱，同时螺纹配合段的长度控制在8mm，既保证足够的连接强度，也不会因为旋合行程过长导致开合壶头加注饮用水时操作繁琐。壶身主体的壁厚做了差异化设计，底部区域壁厚达到2.5mm，放置在硬质平面时可以承受日常的磕碰冲击，不小心从1米左右的高度跌落到水泥地面，底部也不会出现开裂变形；壶身中部握持区域的壁厚控制在1.8mm，在保证结构强度的前提下尽可能降低整体自重，空壶状态下的重量不会给出行带来额外负担。

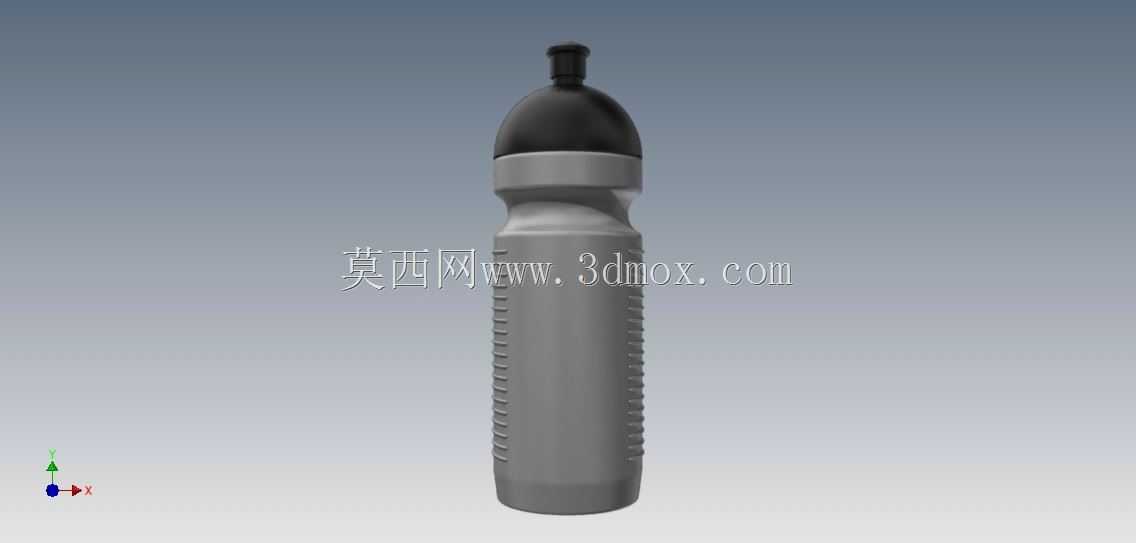

　　安装边界与尺寸适配方面，这款壶的整体外径控制在68mm，刚好可以适配绝大多数自行车水壶架、背包侧袋的尺寸规格，不需要额外定制固定配件即可直接搭载使用；壶体总长度控制在220mm，装满水后的总容量约为600ml，刚好满足单次1-2小时户外运动的饮水需求，不会因为容量过大导致壶体过重，也不会因为容量过小需要频繁补充饮用水。壶身下部的圆弧过渡设计，在放置到平面时可以保证足够的支撑稳定性，底部没有突出的支脚结构，整体平整，不会因为局部凸起导致放置时出现歪斜倾倒的问题。壶头的吸嘴顶端做了圆弧收边处理，接触嘴唇时不会有尖锐的异物感，吸嘴的出水孔径控制在3mm，既可以保证饮水时的出水流量充足，不会因为孔径过小导致吸水费力，也不会因为孔径过大，在运动过程中饮水时水流过快呛到使用者。

　　在结构细节处理上，壶身的防滑凹槽边缘全部做了R0.5mm的圆角处理，没有尖锐的棱角，手持时不会硌手，清洁时用普通的海绵刷就可以轻松擦拭到凹槽的每个位置，不会残留卫生死角。壶头与壶身的螺纹衔接处，在壶身一侧设计了一圈限位凸台，当壶头旋转到位时，凸台会与壶头的端面贴合，给使用者明确的装配到位反馈，避免因为旋合力度过大导致螺纹滑牙，也能保证每次装配后密封胶圈的压缩量保持一致，密封性能稳定可靠。整体结构没有多余的复杂零件，全部零件拆分后仅为壶身、壶头、吸嘴、密封胶圈四个部分，生产装配工艺简单，后期使用过程中如果某个零件出现损坏，也可以单独更换，降低使用成本。
