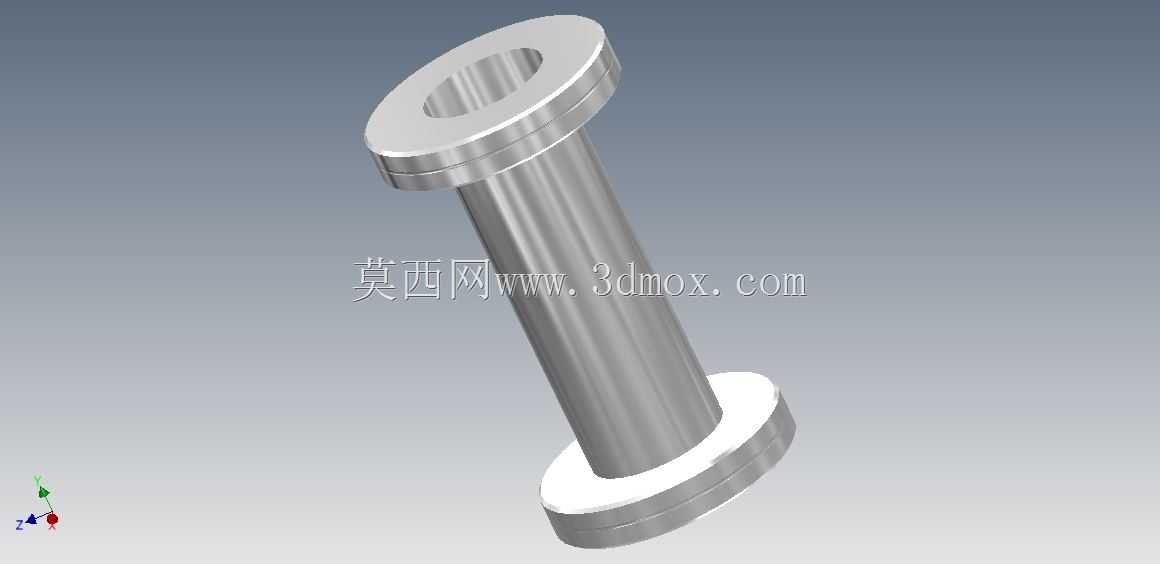

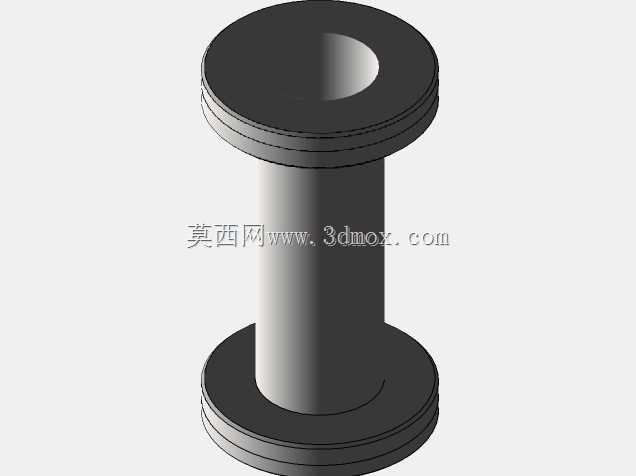

在高真空乃至超高真空系统的管路搭建环节,这类直通型CF法兰接头是应用频次极高的基础连接件,常见于半导体制造真空腔体、表面处理真空镀膜设备、科研实验室真空试验平台、航天产品真空热试验装置的管路排布中,主要承担同公称通径真空管路的直线连通功能,相比变径、弯头类接头,直通结构的流道阻力最小,不会对真空抽气速率造成额外损耗,也能避免管路变向带来的流场扰动,适配对气流稳定性要求较高的真空工艺场景。从结构设计逻辑来看,这款DN40规格的CF接头采用两端对称的CF刀口法兰结构,中间为等径直筒段,整体采用一体化加工成型思路,没有额外的拼接焊缝,从根源上避免了焊缝位置可能出现的微漏隐患,这一点对超高真空系统至关重要——哪怕微米级的渗漏点,
都会导致系统极限真空度无法达标,甚至造成工艺气体污染、试验环境失效等问题。两端法兰的刀口尺寸严格遵循CF真空法兰的通用标准,密封面的刀口角度、凸起高度都经过精准控制,安装时配合无氧铜密封垫片,通过法兰螺栓的均匀预紧力让刀口切入铜垫表面,形成完全无泄漏的金属硬密封,这种密封结构可承受150℃以上的高温烘烤,适配需要高温除气的超高真空工况,完全区别于橡胶圈密封的快装接头,后者无法承受高温烘烤,且橡胶材料本身存在放气问题,仅能适配低真空场景。从安装边界来看,这款接头的两端法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径都和DN40 CF法兰的通用参数完全匹配,可直接与同规格的CF法兰阀门、真空腔体接口、真空规管座、波纹管段直接对接,
不需要额外加工转接结构;中间直筒段的长度为固定全长尺寸,在管路排布时可直接作为定长直线段使用,减少现场配焊、二次加工的工作量,直筒段的内外壁都做了高精度抛光处理,内壁粗糙度控制在Ra0.8以下,既可以减少内壁吸附的气体分子,缩短真空系统的抽气时间,也能避免工艺过程中产生的颗粒杂质在管壁附着残留,降低管路污染的风险。在实际选型应用中,这类直通CF接头通常会根据系统的工作压力、温度环境选择对应材质,常规场景下采用304不锈钢加工即可满足需求,若涉及腐蚀性工艺气体、更高要求的洁净真空场景,则会升级为316L不锈钢材质,且会对内壁做电解抛光处理,进一步降低表面放气率。设计这类接头的三维模型时,需要重点把控几个关键尺寸的公差:
首先是两端法兰密封刀口的同轴度,若两端刀口同轴度偏差超过0.1mm,安装后会出现密封面压合不均匀的问题,很容易出现泄漏;其次是直筒段的内径公差,要保证和法兰通径完全一致,避免内壁出现台阶,台阶位置不仅会积存杂质,还会形成气流死区,影响真空抽气效率;另外法兰端面的平面度也要严格控制,若端面存在翘曲,哪怕螺栓预紧力再大,也无法让铜垫被均匀压紧,必然会出现漏点。在真空系统的管路布局中,这类直通接头通常用在两个固定接口之间的直线段连接,比如真空腔体主抽口和插板阀之间、分子泵和前级管路之间、真空测量规管和腔体之间的直线连通位置,相比采用波纹管拼接的直线段,这种刚性直通接头的结构强度更高,不会因为管路内外压差产生形变,长期使用的稳定性更好,也不需要定期维护更换密封件,只要安装时预紧力均匀、铜垫没有重复使用,一次安装即可实现长达数年的无泄漏运行。很多刚接触真空系统设计的工程师容易忽略这类基础接头的细节设计,比如在建模时随意简化刀口结构、忽略法兰螺栓孔的位置度要求,实际加工出来的零件往往会出现安装干涉、密封失效的问题,而精准的三维模型可以直接用于加工出图、管路装配干涉检查,提前在设计阶段规避安装错位、尺寸不匹配的问题,减少现场安装调试的返工量。
- 全部评论(0)
- 模板大小: 290.43 KB
- 售价:5金币
- 下载次数: 44
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
