普发真空棱镜头部组件结构设计

　　在真空获得与检测类设备的配套结构设计中，这类真空棱部件常作为质谱检测系统的前端传感接入单元，广泛适配于高真空腔体的残气分析、工艺过程真空度监测、半导体真空制程的组分检测等场景，是连接真空腔体与检测分析模块的核心过渡部件。从实际工况适配角度看，这类部件需要同时满足高真空环境下的密封可靠性、信号传输稳定性以及安装维护的便捷性，设计过程中需要兼顾真空物理特性与机械结构的配合精度。

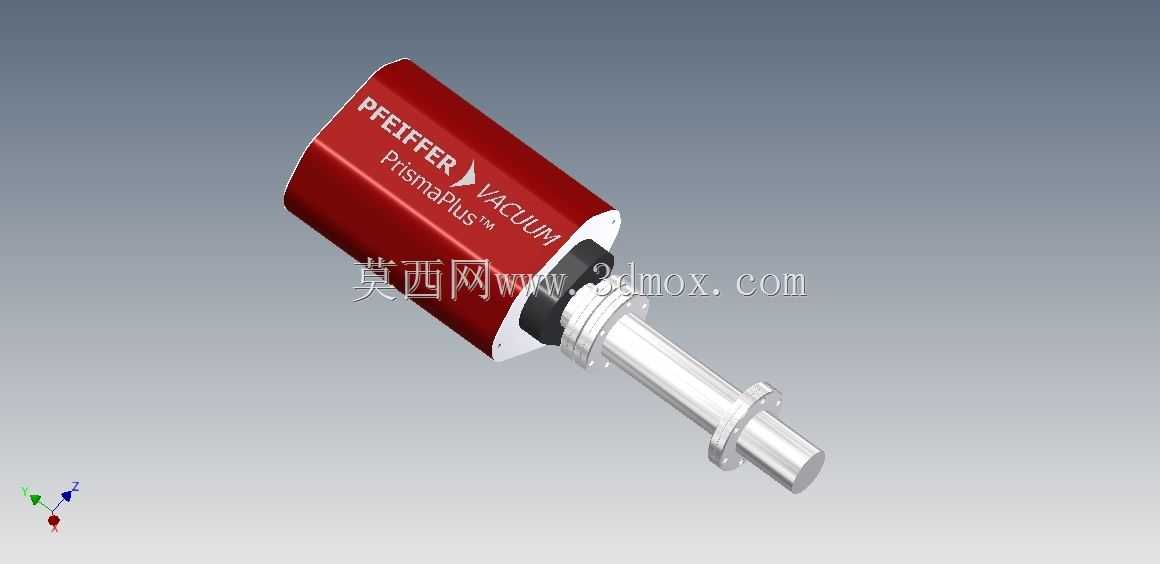

　　从结构功能划分来看，该部件主体分为传感腔体段与安装连接段两部分。红色的主体腔体为核心传感元件的容纳腔，内部集成真空检测的核心传感单元，腔体外壳采用圆柱形结构设计，一方面是圆柱形结构在真空压差环境下受力均匀，不存在直角区域的应力集中问题，能承受从大气压到10^-7Pa量级高真空的压差载荷，避免结构形变影响密封性能；另一方面圆柱形外壳便于加工时的同轴度管控，也方便后续安装时的夹持定位。腔体外壳表面印刷的品牌标识区域做了微凹处理，避免标识凸起在安装过程中被剐蹭脱落，同时也不会额外增加部件的径向尺寸。

　　靠近安装端的黑色环段为密封配合段，该段的外径公差严格控制在h7级别，表面粗糙度达到Ra0.8，用于和真空腔体上的安装法兰形成径向密封配合，配套的O型密封圈槽开设在该环段与金属连接轴的过渡位置，槽的深度与宽度按照GB/T3452.3的标准设计，适配线径2.5mm的氟橡胶O型圈，确保在高真空环境下不会出现泄漏。金属连接轴段采用阶梯轴设计，最外侧的细轴段为信号输出端的保护套，内部穿设信号传输线缆，中间的法兰盘为安装定位法兰，法兰盘上均匀开设4个M4的安装通孔，孔位的位置度公差控制在0.1mm以内，确保和真空腔体上的安装螺孔精准对位，法兰盘的密封面做了平面度管控，平面度误差不超过0.02mm，配合径向密封形成双重密封保障，避免真空泄漏。

　　设计过程中，首先需要根据配套质谱仪的检测量程确定内部传感元件的尺寸，以此反推主体腔体的内径与长度，腔体的壁厚按照1.5mm设计，采用铝合金6061-T6材质加工，在保证结构强度的同时尽可能降低部件整体重量，减少安装后对真空腔体接口的载荷。安装连接段的长度需要根据真空腔体的壁厚确定，确保法兰盘贴合腔体壁面时，前端的传感段能够伸入腔体内部的有效检测区域，不会被腔体壁遮挡影响检测精度。连接轴与主体腔体的连接采用激光焊接工艺，焊接位置做了倒角处理，确保焊接后的焊缝平整无气孔，焊接后需要进行氦质谱检漏，漏率需低于10^-9Pa·m³/s才能满足高真空使用要求。

　　从安装边界来看，该部件的最大径向尺寸为主体腔体的外径，安装时需要预留至少10mm的径向操作空间用于拧紧安装螺丝，轴向安装深度需要根据连接轴的长度确定，安装时不能过度敲击部件主体，避免内部传感元件受冲击损坏。在实际设备配套中，这类部件常和分子泵、真空规管、真空角阀等元件配合使用，安装位置需要避开真空腔体内部的气流直接冲刷区域，同时要确保信号线缆的弯曲半径不小于线缆直径的5倍，避免线缆折断影响信号传输。

　　在建模过程中，需要重点管控各配合面的形位公差，尤其是密封面的粗糙度与平面度，安装法兰的孔位同轴度，这些参数直接影响部件的实际使用性能。建模时将密封槽、安装孔、焊接坡口等工艺特征全部还原，能够直接用于后续的工程图导出与加工工艺编制，也可以用于真空系统的装配干涉检查，提前排查安装过程中可能出现的空间干涉问题，减少实际装配时的调试工作量。对于从事真空设备设计、实验室真空系统搭建的从业者来说，这类核心部件的结构细节还原，能够帮助设计人员快速完成配套接口的匹配设计，缩短设备的研发周期。
