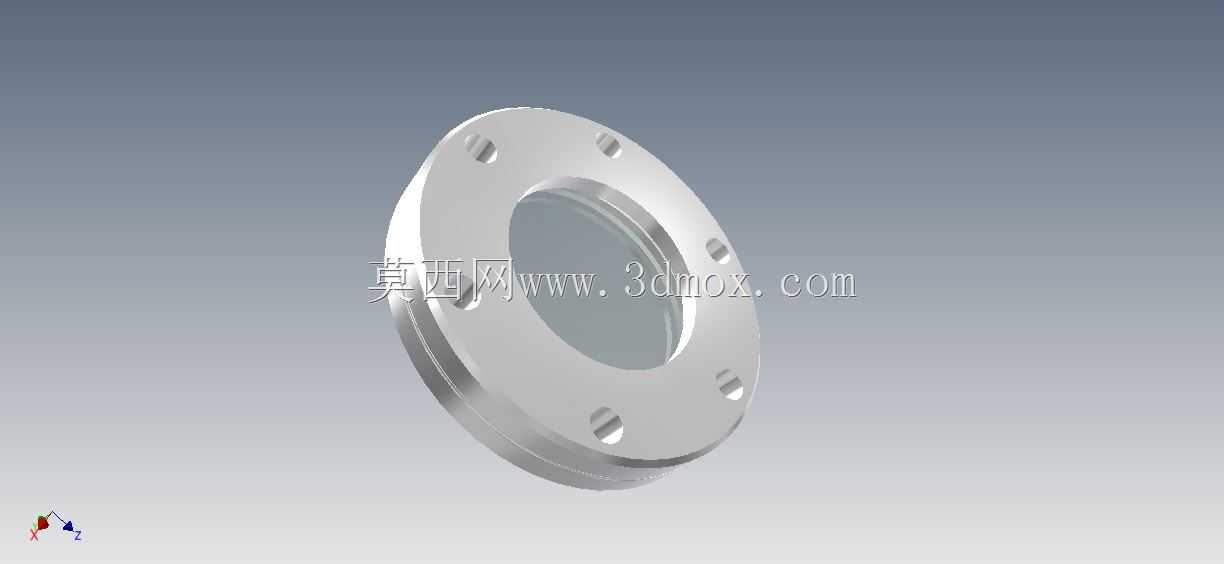

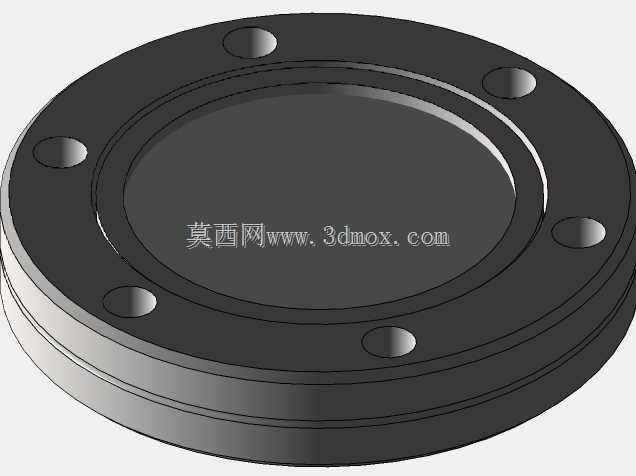

DN40CF法兰式玻璃真空视口结构

　　在真空获得与应用类设备的腔体设计中，视口是无需破环真空环境即可观测腔体内部工况的核心配件，这款DN40CF规格的法兰式玻璃视口，主要适配小通径的真空观测需求，常见于实验室小型真空试验台、半导体工艺腔体的侧装观测位、真空干燥设备的局部观测点、小型真空镀膜设备的腔壁预留位，也可用于真空管路的中途观测节点，用来查看管路内部的介质流动、工件位置、反应状态等情况，避免频繁开启腔体破坏真空度，减少抽真空环节的能耗与时间损耗。

　　从结构设计逻辑来看，这款视口采用CF法兰密封形式，依靠法兰刀口与无氧铜垫片的挤压形变实现金属静密封，相比橡胶密封的视口，能够承受更高的真空度，适配高真空乃至超高真空的工况场景，法兰盘上均匀分布的螺栓孔，采用CF标准的孔位布局，安装时无需额外配做孔位，可直接与同规格的CF法兰端口对接，安装对位过程中，只需保证法兰端面与腔体接口端面平行，对角逐步拧紧螺栓即可保证密封可靠性，不会出现局部应力不均导致的玻璃碎裂或者密封失效问题。视口的透明部分采用钢化硼硅玻璃材质，具备良好的耐压性能与温度适应性，既可以承受腔体内部与外部的压差，也能耐受一定范围的温度波动，避免在腔体烘烤除气过程中出现玻璃开裂的情况，玻璃与金属法兰的衔接部位采用阶梯压合结构，通过压圈将玻璃固定在法兰的沉台内，中间衬有密封垫片，既保证玻璃不会直接与硬质金属接触产生应力集中，也能辅助实现玻璃与金属结合面的密封，杜绝渗漏隐患。

　　从安装边界尺寸来看，这款DN40CF视口的法兰外径符合CF40法兰的标准尺寸，安装时需要在腔体壁面预留对应通径的开孔，开孔周边需要保证足够的平面度，避免法兰安装后出现翘曲，螺栓孔的分布圆直径严格遵循CF法兰的标准参数，配套螺栓选用标准内六角螺栓即可，视口整体的轴向厚度较薄，不会在腔体外部占用过多安装空间，适合安装在设备周边空间局促的位置。在实际选型应用中，这类小通径视口通常用于不需要大视野观测的点位，比如观察腔体内部的指示灯状态、工件到位情况、局部反应现象，相比大通径视口，小规格视口的密封面更小，密封可靠性更高，成本也更低，同时玻璃的受力面积更小，抗压差能力更强，在负压工况下的结构稳定性更优。设计建模过程中，重点还原了法兰刀口的细节结构、螺栓孔的沉头结构、玻璃安装沉台的配合尺寸、压圈的固定结构，所有配合面的尺寸公差都按照真空密封的常规要求预留，能够直接用于设备的装配干涉校验、管路布局模拟，也可作为同类型视口设计的参考原型，帮助结构设计人员快速完成真空腔体的视口选型与布局设计，减少重复建模的工作量。在实际设备维护中，这类视口的玻璃如果出现沾污或者划痕，只需拆开压圈即可更换玻璃与密封垫片，无需整体更换法兰基座，维护成本较低，日常使用中只需注意避免玻璃表面受到硬物撞击，定期检查密封面的状态即可长期稳定使用。
