CF系列真空法兰变径转接异径管件

　　在高真空乃至超高真空系统的搭建过程中，不同通径管路的对接一直是管路排布环节的常见需求，这类CF零长异径转接件，正是为解决DN100与DN40两种公称通径的CF法兰管路直连需求设计的，省去了额外加装过渡短节的空间占用，在紧凑型真空腔体、半导体工艺设备、真空镀膜机组、表面分析仪器的管路布局中应用十分广泛。从实际使用场景来看，这类异径法兰常被用在真空腔体的抽气口转接——不少中小型真空实验腔体主接口为DN100 CF规格，而配套的分子泵、角阀或者真空规管接口为DN40 CF规格，采用这种零长异径件直接对接，能够最大程度缩短抽气路径长度，降低管路流阻，有效提升抽气效率，减少真空系统的极限真空达标时间，同时避免多段转接带来的额外泄漏风险点。

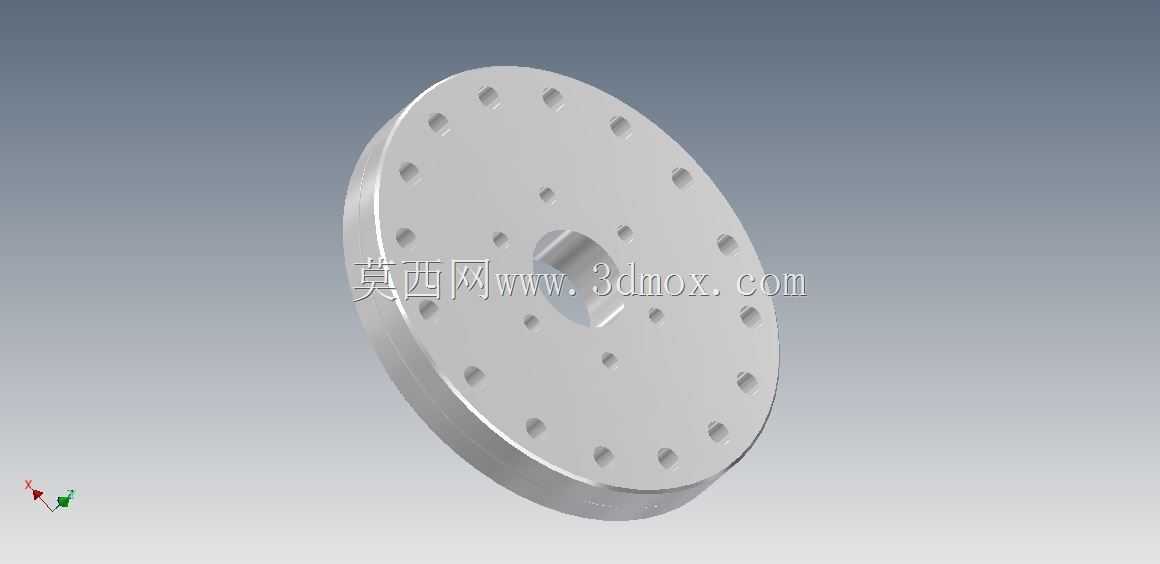

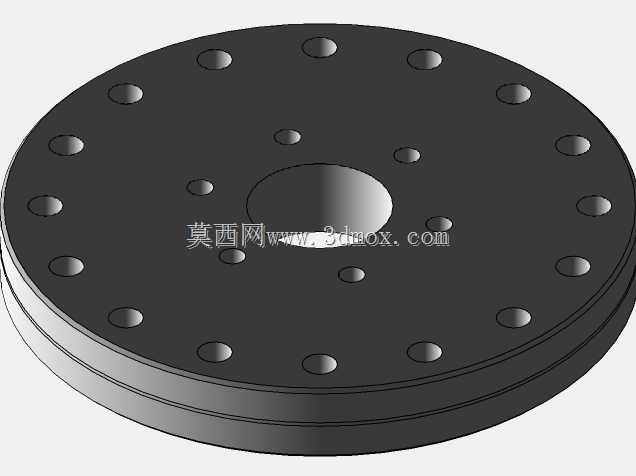

　　从结构设计逻辑来看，这款异径件采用一体式圆盘结构，没有额外的直段管身，整体厚度与同规格CF法兰的标准密封厚度保持一致，两侧密封面分别加工对应通径的CF刀口密封结构，刀口的角度、深度以及表面粗糙度完全符合CF真空法兰的密封规范，安装时配合无氧铜密封垫，能够承受150℃以上的高温烘烤，满足超高真空系统的漏率要求。法兰盘上的安装孔位完全匹配对应通径的CF法兰标准：DN100侧的螺栓孔沿大端圆周均布，孔径、孔位分度圆直径严格遵循CF100法兰的安装尺寸，DN40侧的螺栓孔沿小端密封面外侧的圆周均布，孔位参数匹配CF40法兰的安装要求，安装时无需额外加工转接板，直接对应两侧法兰的螺栓孔穿入内六角螺栓，按对角顺序逐步拧紧即可完成密封，

　　安装边界完全兼容标准CF法兰组件，不会和周边的管路支架、冷却水管、信号线缆产生安装干涉。不同于普通的焊接式异径管，这款一体式结构的异径法兰不存在焊缝泄漏的隐患，整体采用304或者316L不锈钢材质加工，材质本身的放气率极低，经过表面电解抛光处理后，内壁光滑无死角，不容易残留工艺气体或者颗粒物，在涉及腐蚀性工艺气体的真空环境中也能稳定使用。在实际选型过程中，需要注意两侧法兰的通径方向，确认大端DN100和小端DN40的对接方向匹配管路走向，由于是零长结构，安装后不会额外增加管路的轴向长度，在空间受限的真空设备内部布局中，能够有效压缩管路占用的空间，给其他功能组件留出更多安装余量。另外，法兰盘上的所有螺栓孔均为通孔设计，

　　安装时可以从任意一侧穿入螺栓，适配不同方向的安装操作空间，哪怕是贴近腔体壁板的狭窄安装位置，也能顺利完成螺栓的拧紧操作。密封刀口的加工精度是这类真空法兰的核心性能指标，刀口边缘没有毛刺、崩缺，表面粗糙度达到Ra0.8以下，才能保证无氧铜密封垫被均匀压入刀口，形成可靠的金属静密封，避免长期抽真空过程中出现微漏的问题。在真空系统的日常维护中，这类异径法兰拆卸后只需要更换新的无氧铜密封垫即可重复使用，法兰本体只要没有出现刀口损伤、严重锈蚀或者变形，就可以长期反复使用，维护成本远低于定制焊接的非标转接件。不少真空设备厂商在做标准化机型设计时，都会选用这类标准规格的异径法兰作为标准管路配件，减少非标加工件的种类，降低整机的物料管理成本和装配调试难度，在实验室自主搭建真空实验系统时，这类标准异径件也能大幅缩短系统搭建周期，不需要单独出图加工非标转接零件，直接采购标准件即可完成组装。
