MDC真空多通路集成法兰结构设计

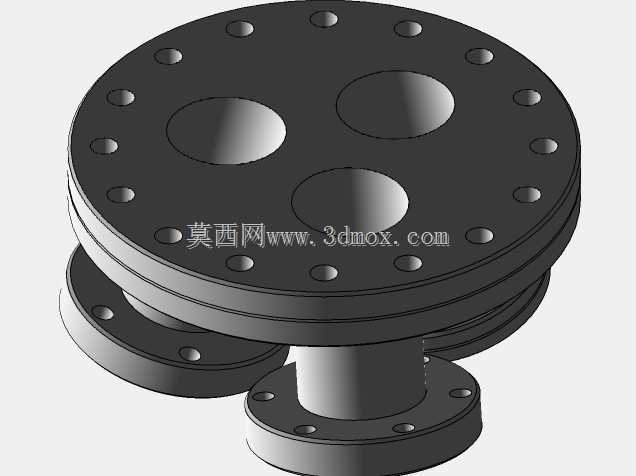

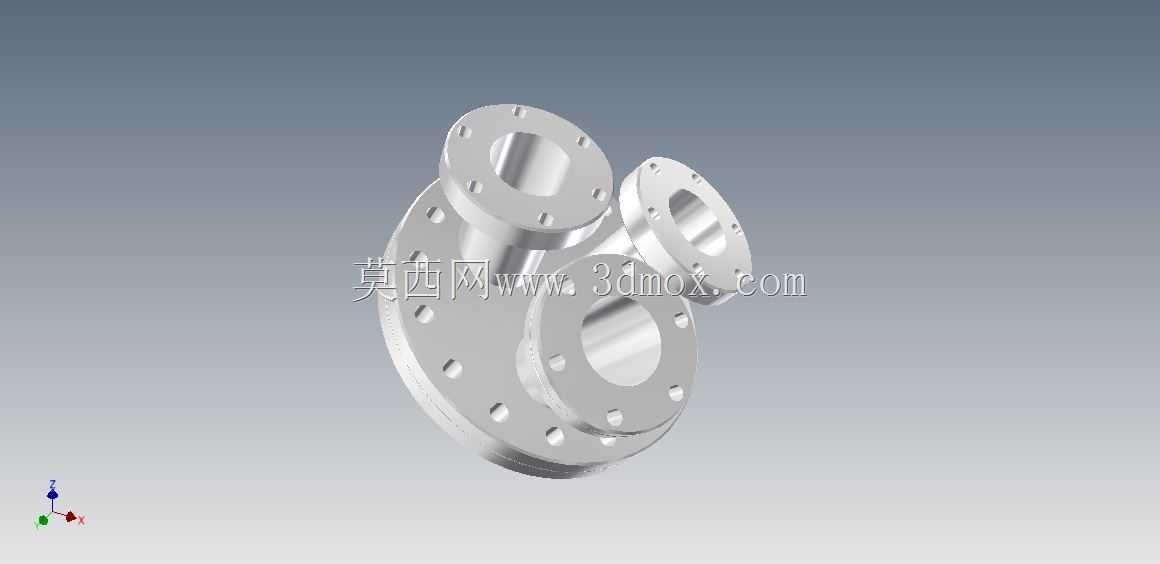

　　在高真空乃至超高真空系统的搭建环节，管路与腔体的接口设计一直是影响系统漏率、布局紧凑度的核心要素，这款多通路集成法兰，正是针对单腔体多支路抽气、介质输送、检测探头接入的场景开发的专用连接件。不同于常规单通法兰仅能实现单条管路对接的结构，该法兰采用主通路加三个侧置支路的集成式布局，主接口匹配DN100规格的CF真空连接标准，三个侧支路统一采用DN40的CF接口规格，可同时满足大流量主通路抽气、多支路工艺气体通入、真空规等检测元件安装的复合需求，大幅减少真空腔体上的开孔数量，降低腔体加工环节的密封面加工成本与潜在漏点风险。从实际应用场景来看，这类集成法兰多用于半导体真空镀膜设备、空间环境模拟试验舱、高真空材料处理炉、

　　粒子束相关实验装置的腔体接口部位，这类场景往往需要在有限的腔体壁面空间内布置多条功能通路，若采用多个单通法兰分别开孔安装，不仅会占用大量腔体壁面空间，还会因为开孔数量过多导致腔体结构强度下降，同时增加密封失效的概率，而集成式的群集法兰仅需在腔体上开设一个与主法兰匹配的安装孔，即可完成四个通路的对接，在紧凑布局的同时保证腔体结构的完整性。从结构设计思路来看，这款法兰的密封面全部采用CF标准的刀口密封结构，密封刀口的加工精度、平面度都严格遵循超高真空连接的相关要求，配合铜质密封垫片可实现10^-10Pa·m³/s量级的漏率指标，满足超高真空系统的密封要求。三个侧支路的布置角度经过优化，相邻支路之间预留了足够的扳手操作空间，

　　在安装法兰螺栓、对接外部管路时不会出现工具干涉的问题，同时侧支路与主法兰本体的连接采用一体化加工成型结构，不存在焊接接缝，从根源上避免了焊接部位可能出现的虚焊、变形导致的漏点问题，整体结构的刚性更好，在反复拆装、温度交变的工况下也能保持稳定的密封性能。从安装边界尺寸来看，主法兰的安装孔位完全遵循DN100 CF法兰的标准尺寸规范，螺栓孔分布圆直径、密封刀口尺寸、法兰整体厚度都与标准单通DN100 CF法兰保持一致，可直接替换原有同规格单通法兰，不需要对原有腔体的安装接口做任何修改，三个侧支路的法兰尺寸也完全符合DN40 CF法兰的标准要求，可直接与标准DN40真空管路、阀门、检测元件对接，不需要额外加工过渡转接件。

　　在实际选型使用过程中，需要注意侧支路的朝向匹配，安装前可根据管路布局的走向调整法兰的安装角度，让三个侧支路分别对应需要连接的管路方位，减少管路弯折的次数，降低真空管路的流阻，提升抽气或介质输送的效率。另外法兰所有密封面在安装前都需要进行严格的清洁处理，避免表面残留的金属碎屑、油污、纤维杂质影响刀口与铜垫的贴合效果，安装时螺栓需要按照对角顺序逐步拧紧，保证法兰各个方向的压紧力均匀，避免因为受力不均导致密封垫片压合不到位或者法兰变形。这类集成法兰的应用，能够有效简化真空系统的管路布局，减少密封连接点的数量，提升整个真空系统的可靠性，尤其适合结构紧凑、接口数量需求多的中小型真空设备使用，在实验室真空试验装置、小型工业化真空处理设备中都有很高的应用价值，建模过程中严格遵循CF法兰的相关尺寸标准，所有密封面、安装孔位、接口位置的尺寸都与实际工业标准件保持一致，可直接用于设备的整体装配仿真、管路布局干涉检查，也可作为非标真空系统设计时的选型参考模型，帮助设计人员快速完成腔体接口的布局设计，减少标准件核对、重复建模的工作量。
