真空法兰安装型SMA射频馈通结构

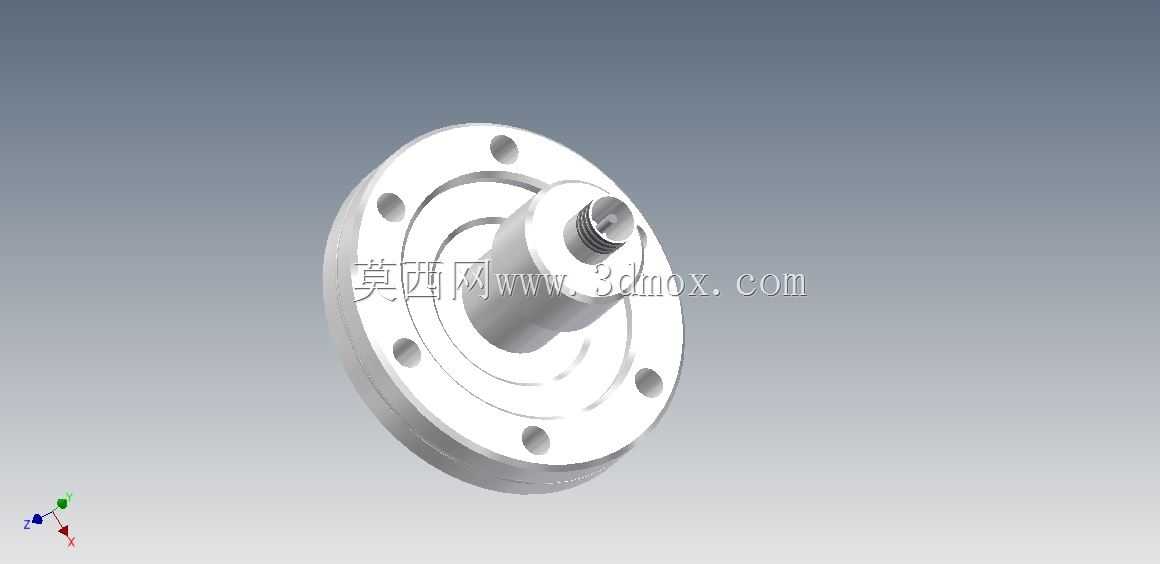

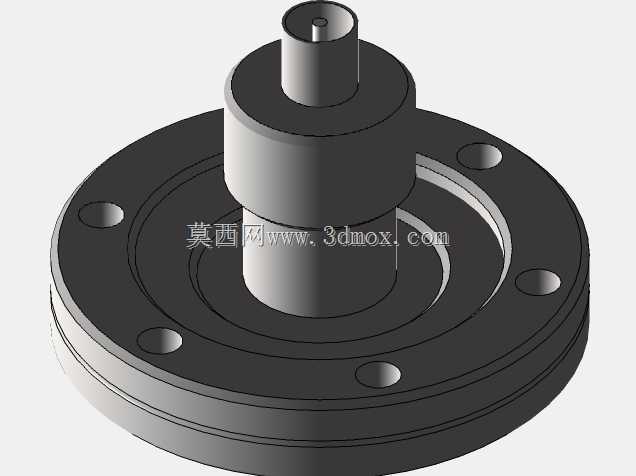

　　在高真空乃至超高真空实验系统、射频真空测试腔体、粒子加速装置配套组件、真空镀膜设备的信号传输链路中，这类带CF法兰安装结构的SMA馈通是解决腔体内外射频信号跨真空壁传输的核心部件，很多刚接触真空系统设计的工程师容易忽略馈通的密封可靠性与射频性能匹配，往往在系统抽真空后才出现泄漏、驻波比超标等问题，返工成本极高。这款馈通采用标准CF法兰安装形式，法兰端面上均匀分布6个安装通孔，适配CF40规格的真空法兰配对，安装时配合无氧铜密封垫片，通过螺栓均匀锁紧即可实现1e-8Pa量级的超高真空密封效果，完全满足超高真空工况下的长期使用要求，不会出现橡胶密封件在高真空下放气率超标的问题。从结构设计逻辑来看，这款馈通将SMA外导体与法兰基体做了一体化同轴设计，内导体采用高弹性铍青铜材质加工，表面做镀金处理，既保证了射频信号传输的接触可靠性，也降低了高频信号传输过程中的插入损耗，介质支撑部分采用高纯度氧化铝陶瓷，既实现了内外导体之间的绝缘隔离，也保证了与金属基体之间的焊接密封可靠性，陶瓷与金属的封接采用高温钎焊工艺，封接面经过精密研磨，不会出现微观泄漏通道。实际选型使用时需要注意安装边界，法兰的外径尺寸适配标准CF40法兰的安装孔位，安装后馈通的SMA接头端伸出法兰背面的长度不会占用过多腔体外的布线空间，腔体内部的接头端长度也经过优化，不会和腔体内的样品台、电极等其他组件产生干涉。在射频性能方面，

　　这款馈通可以覆盖DC到18GHz的信号传输频段，驻波比控制在1.2以内，完全满足常规射频真空测试、等离子体设备的信号传输需求，不会因为馈通本身的阻抗不连续导致信号反射过大，影响测试结果或者等离子体的激发稳定性。很多真空设备在做信号接入改造时，往往会选择自制简易馈通，采用普通SMA接头穿板加密封胶固定的方式，这种结构不仅真空漏率无法保证，在抽真空过程中密封胶还会持续放气，导致腔体真空度长时间无法达到设计指标，而且普通SMA接头的介质材料多为聚四氟乙烯，在高真空环境下放气率远高于陶瓷材质，长期使用还会出现材料老化、密封失效的问题。这款一体化钎焊结构的馈通，从根源上规避了这些问题，金属与陶瓷封接的结构可以承受反复的高温烘烤，

　　在真空系统做除气烘烤时，能够承受200摄氏度以上的长时间烘烤，不会出现密封失效、材料变形的问题。从结构细节来看，法兰的密封面采用刀口形式，和标准CF法兰的刀口结构完全匹配，安装时无氧铜垫片被刀口挤压后会产生塑性变形，填满密封面的微观不平度，实现可靠的金属静密封，这种密封形式经过几十年的真空行业验证，是超高真空系统最可靠的密封方式之一。内导体的两端都采用标准SMA插孔结构，腔体内外都可以直接连接标准SMA接口的射频线缆，不需要额外做转接，减少了信号链路中的转接节点，也就降低了信号反射和连接故障的概率。在设计建模过程中，需要严格控制内外导体的同轴度，整个馈通的同轴度公差控制在0.02mm以内，避免因为同轴度偏差导致射频传输性能下降，

　　同时陶瓷封接位置的尺寸公差需要严格匹配钎焊工艺要求，过盈量过大容易导致陶瓷件在钎焊冷却过程中开裂，过盈量过小则会出现封接漏率超标的问题。法兰上的安装孔位置度公差也需要严格控制，保证和配对法兰安装时能够顺利穿入螺栓，不会出现强制对位导致的法兰变形，影响密封效果。实际使用中，这类馈通不仅可以用于射频信号的传输，也可以用于小电流的直流信号馈入，只要电压不超过陶瓷介质的耐压范围，都可以稳定工作，在一些小型真空实验装置中，甚至可以用这类馈通来传输低功率的射频功率，驱动腔体内的射频天线，实现等离子体的激发。需要注意的是，在安装锁紧螺栓时，一定要按照对角顺序逐步拧紧，每个螺栓的锁紧力矩要保持一致，避免因为法兰受力不均导致密封面变形，出现真空泄漏，同时不要在法兰密封面上涂抹任何真空脂，金属密封结构不需要真空脂辅助密封，残留的真空脂反而会在高真空下放气，影响腔体真空度。
