皮带传动离心式通风机结构设计

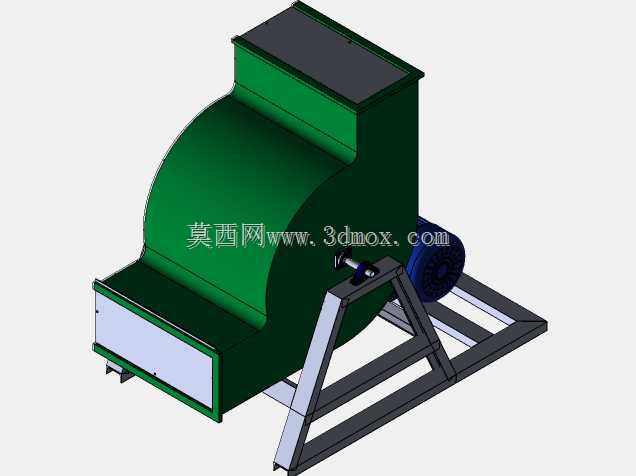

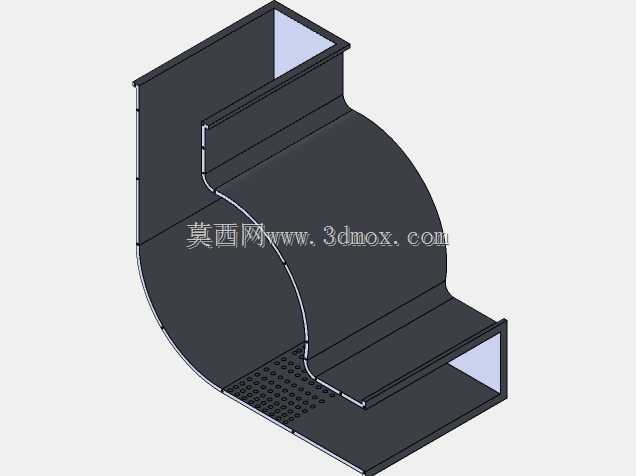

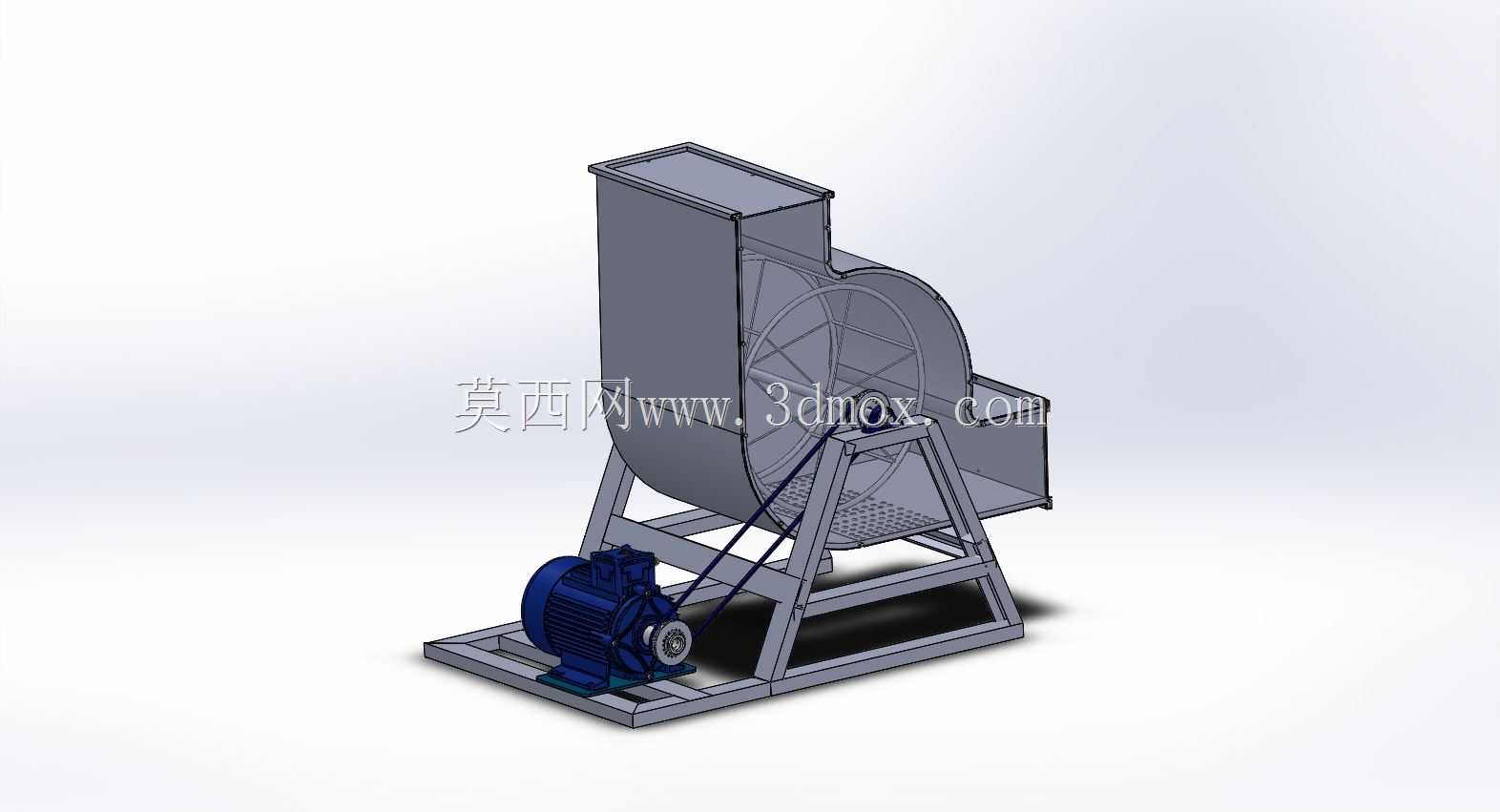

　　在厂房通风换气、工业除尘系统、物料气力输送、暖通空调送风等场景中，离心式通风机是应用覆盖面极广的通用流体设备，本次呈现的皮带传动式离心风机结构，完全围绕工业现场的实际安装、运维、性能需求完成三维结构搭建。从结构布局来看，设备采用分体式皮带传动布局，将驱动电机与风机主机分别固定在共用的型钢焊接底座上，这种布局的核心考量是规避电机与风机主轴直连带来的振动传导问题，同时可以通过更换不同直径的皮带轮，灵活调整风机叶轮的运行转速，匹配不同工况下的风压、风量需求，不需要更换电机或叶轮本体，适配现场工况调整的灵活性远高于直连式结构。蜗壳部分采用钢板折弯焊接的成型结构，进风口为轴向直入式矩形接口，出风口为径向向上的矩形法兰接口，

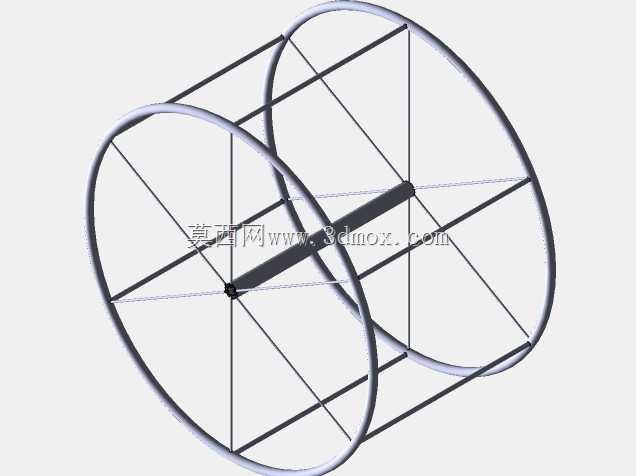

　　这种接口形式可以直接对接矩形通风管道，不需要额外加装变径接头，减少现场安装的管路改造成本；蜗壳内部的叶轮采用前弯式叶片结构，叶片与前后轮盘采用满焊连接，在保证结构强度的同时，能在较低转速下输出较高的风压，适合中低压通风、除尘、排尘的应用场景，叶轮做了静平衡校验的结构预留，建模时在叶轮轮盘上预留了平衡块安装位置，避免实际运行时出现振动超标的问题。传动部分采用B型三角带传动，电机滑轨上预留了张紧调节的长圆孔结构，现场安装时可以通过调整电机在滑轨上的固定位置，调整三角带的张紧度，补偿皮带长期运行后的拉伸磨损，延长传动部件的使用寿命；电机与底座之间加装了橡胶减震垫的安装位，能够削减电机运行时的高频振动向底座及风管的传导，

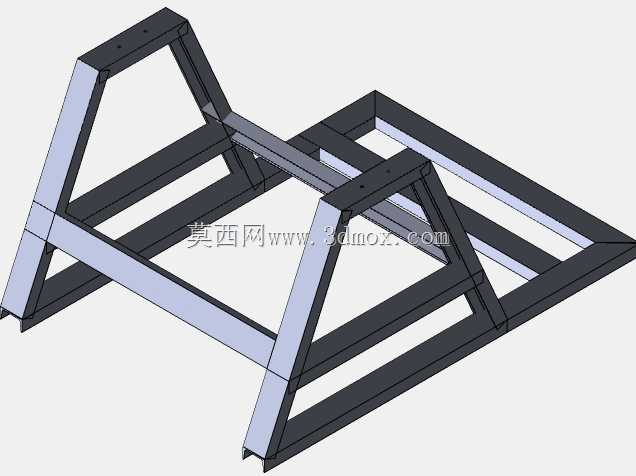

　　降低设备运行的整体噪音。底座部分采用国标槽钢焊接成框架式结构，底部预留了地脚螺栓安装的通孔，安装时可以直接通过膨胀螺栓固定在混凝土设备基础上，也可以加装减震器后放置在屋面或平台上，底座的型钢排布做了受力优化，在电机、蜗壳的承重位置额外加焊了加强筋，避免长期运行后底座出现变形导致的叶轮扫膛、皮带偏磨问题。从安装边界来看，设备的整体宽度控制在常规工业门的通行宽度范围内，不需要拆分部件就可以完成车间内的转运就位，进风口与出风口的法兰尺寸匹配常规通风管道的通用规格，现场对接时不需要单独定制法兰转接件；设备的侧面预留了充足的检修空间，日常运维时不需要拆卸主风管，就可以完成皮带更换、轴承注油、叶轮清灰等常规维护操作，大幅降低后期运维的时间成本。

　　在设计细节上，蜗壳的侧面开设了检修门的安装位，当风机用于排尘、输送含纤维物料的场景时，可以打开检修门清理叶轮叶片上附着的积尘或杂物，避免积尘过多导致叶轮失衡振动；主轴的轴承座采用带座外球面轴承，具备自动调心功能，能够补偿底座轻微变形带来的主轴同轴度偏差，降低轴承的异常磨损概率，轴承座上预留了注油嘴的安装位置，日常维护时可以直接在设备外部完成润滑脂加注，不需要拆解轴承端盖。这种结构的离心风机适配的场景非常宽泛，既可以用于机械加工车间的焊接烟尘排除、木材加工车间的木屑抽吸输送，也可以用于涂装车间的废气排送、粮食加工车间的通风除尘，通过调整皮带轮传动比、叶轮直径、电机功率，就可以覆盖不同风量、风压的工况需求，建模时所有的部件都采用参数化建模逻辑，调整关键尺寸就可以快速衍生出不同参数的同系列风机结构，能够大幅缩短同类型设备的设计迭代周期。
