斯特林发动机结构三维建模作品

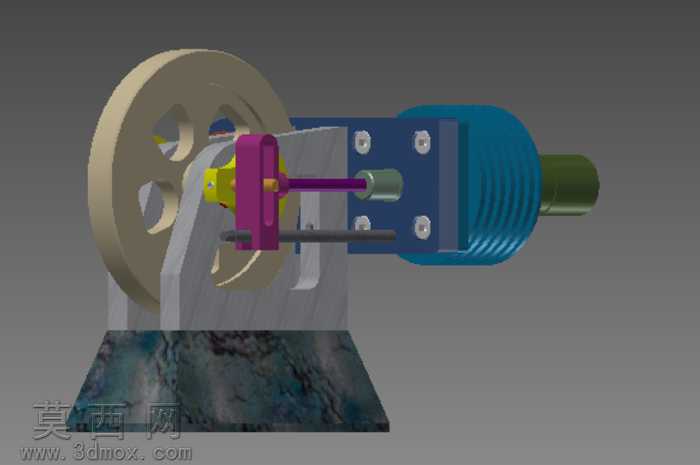

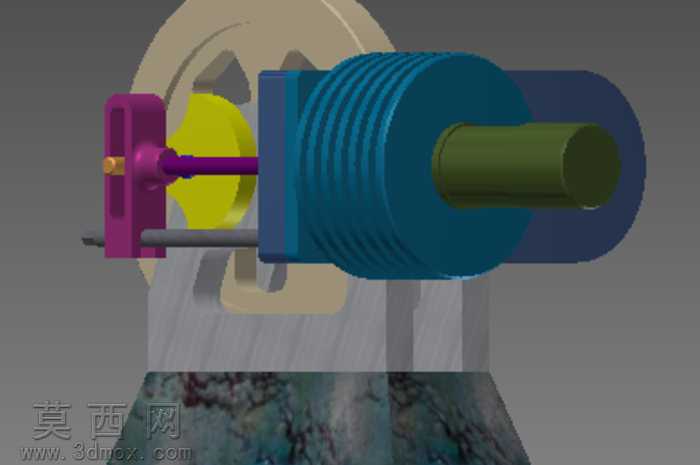

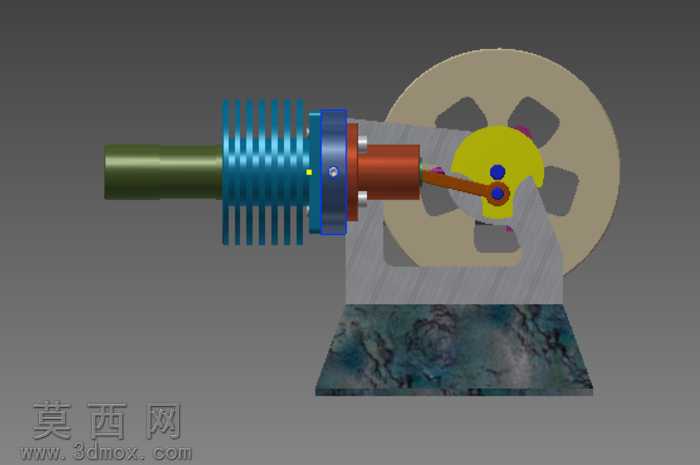

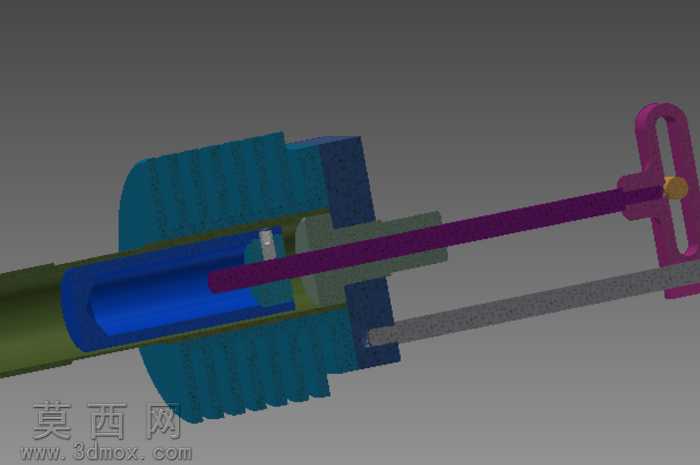

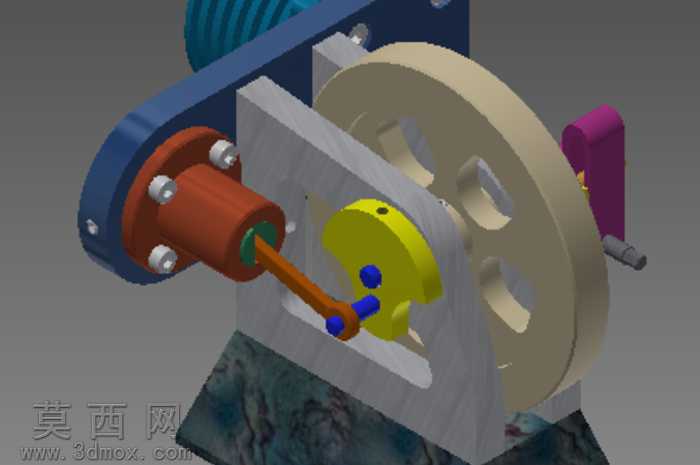

本作品为斯特林发动机的三维建模成果，建模过程依托三维设计软件完成整体结构的搭建，严格参照斯特林循环的工作逻辑还原各部件的装配关系与运动逻辑。建模阶段首先完成动力气缸组件的构建，对带散热鳍片的气缸外壁做了等比例结构还原，精准刻画了气缸端盖的螺栓孔位、密封配合面的尺寸公差，保证气缸与活塞组件的装配间隙符合实际机械设计要求；其次完成传动与动力输出部分的建模，对带减重孔的飞轮结构做了细节还原，包括飞轮轮缘的厚度、辐板的镂空造型、中心轴孔的配合尺寸，同时还原了曲柄连杆机构的连接关系，精准匹配了连杆与动力活塞、曲柄轴的铰接点位，保证运动仿真过程中各部件无干涉、运动轨迹符合曲柄滑块机构的运动规律。材质与渲染阶段，针对不同部件的实际材质做了对应材质球的调试：底座采用仿大理石纹理材质，调整了材质的粗糙度与反射参数还原石材的厚重质感；金属支架采用哑光灰铸铁材质，还原金属加工后的磨砂质感；飞轮采用米黄色硬质工程塑料材质，调整了材质的漫反射参数还原非金属材质的视觉效果；传动连杆与铰接部件采用亮紫色金属漆材质，气缸散热段采用蓝色阳极氧化铝材质，动力输出轴段采用深绿色金属材质，通过不同材质的色彩区分，清晰展现各部件的功能分区与装配边界。结构设计上完整还原了斯特林发动机的核心工作组件，包括置换活塞、动力活塞、曲柄飞轮组、支撑机架、加热冷却气缸段，各部件的装配约束完全按照实际机械装配逻辑设置，铰接部件保留了合理的转动间隙，固定连接部件做了共面、同轴的约束设置，既保证了模型的外观还原度，也可支持后续的运动仿真操作，直观展示外燃机通过气体受热膨胀、遇冷压缩产生动力的工作过程，清晰呈现热功转换的机械传递路径。
