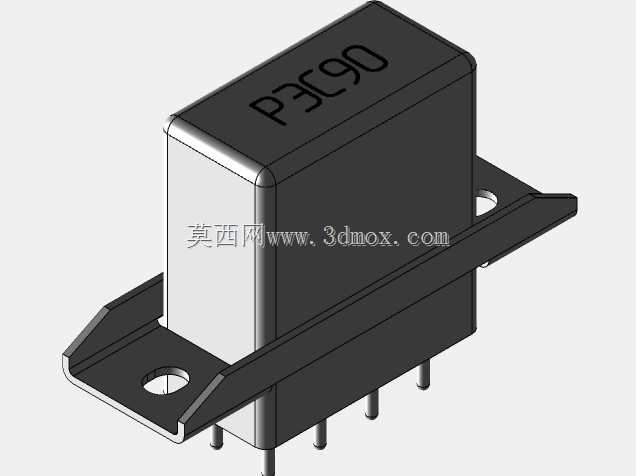

苏联产RES90电磁继电器结构设计

　　在早期工业控制回路、老旧电气设备维保复刻场景中，这类带安装法兰的直插式继电器是小功率信号通断、控制回路联锁的核心执行元件，很多上世纪引进的苏制机床、配电装置、通讯设备里都能见到同结构产品的身影，做老设备国产化替换、备件三维测绘建模时，这类元件的安装边界、插脚位置尺寸是必须精准还原的核心参数，差一丝都可能出现装不上、插脚对位偏差的问题。从结构设计逻辑来看，这款继电器采用了全封闭塑壳主体搭配双侧延伸安装法兰的布局，塑壳主体做了边角倒圆处理，既避免装配时锐边割伤操作人员线缆绝缘层，也能提升壳体的抗冲击性能，在设备运行产生振动的工况下减少壳体应力开裂的概率。顶部的标识区域采用凹印字符设计，不会因为长期使用、表面擦拭出现标识磨损脱落的问题，

　　运维人员排查回路故障时能快速识别元件型号。底部的直插式引脚采用等间距排布，适配对应规格的焊接式PCB插座或者板载安装孔位，引脚长度做了统一控制，既保证焊接时的插装深度足够，也不会因为引脚过长导致焊接后背面突出过多，挤占板卡背面的布线空间。双侧的安装法兰是这款产品结构设计里很有特点的部分，法兰从壳体下部两侧水平延伸，端部做了向上的折边处理，每个法兰上开有一个圆形安装通孔，安装时可以通过螺丝直接将继电器固定在设备安装板或者支架上，不需要额外设计固定卡座，这种安装方式的抗振性能远高于普通直插无固定的继电器，在移动类工业设备、存在持续振动的机组上使用时，能有效避免长期振动导致的引脚脱焊、元件松动移位问题。

　　法兰的折边结构一方面提升了法兰片自身的结构强度，拧紧安装螺丝时不会出现法兰变形翘曲的情况，另一方面折边形成的限位结构能在装配时快速卡入安装板的定位槽，提升装配对位效率。从实际使用的功能特性来看，这类电磁继电器主要用来实现控制回路的小电流信号通断，通过线圈得电产生的电磁力带动内部触点吸合、释放，实现控制回路的通断切换，全封闭的壳体结构可以阻挡工业现场的粉尘、潮气进入元件内部，延长触点的使用寿命，在多粉尘、湿度偏高的车间环境里也能稳定工作。建模还原这类元件时，首先要精准锁定安装基准面，也就是法兰的下表面，这个面是继电器装配时和安装板贴合的基准，所有尺寸都要从这个基准出发进行标注：主体塑壳的高度、引脚伸出基准面的长度、法兰安装孔的中心距、

　　安装孔到壳体侧壁的距离、引脚的排布间距都是必须严格控制的尺寸，其中安装孔的中心距公差要控制在0.1mm以内，否则实物装配时会出现螺丝无法穿入的问题；引脚的位置度公差同样要严格控制，否则插装时会出现引脚顶歪、无法插入插座的情况。另外建模时要注意壳体的分模线位置，这款产品的分模线沿壳体中部水平环绕，法兰部分和下半部分壳体为一体注塑结构，上半部分壳体为扣合封装结构，还原结构时要体现出扣合位的台阶特征，不能做成一体光滑的壳体，否则和实物的生产工艺特征不符。在设备选型适配时，如果要替换同型号继电器，除了要确认线圈电压、触点负载参数这些电气指标，首先要核对的就是安装法兰的孔位尺寸、引脚的排布规格，很多同电气参数的继电器因为安装结构不同，无法直接替换安装，需要额外改装配支架，反而增加了维保成本。这类带固定法兰的继电器相比普通PCB直插继电器，更适合用在对元件固定可靠性要求高的场景，比如轨道交通车载设备、重型机床控制回路、野外作业的电气设备里，避免振动导致的元件失效。
