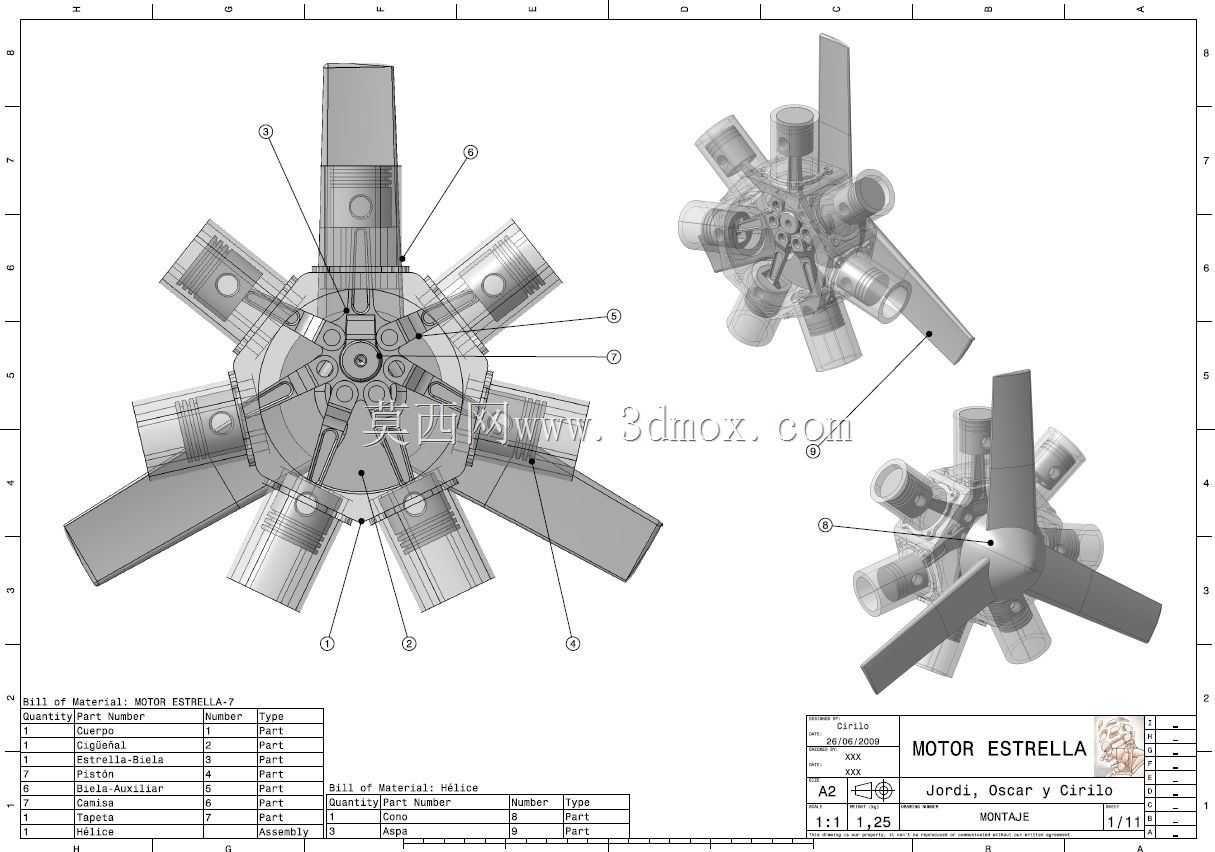

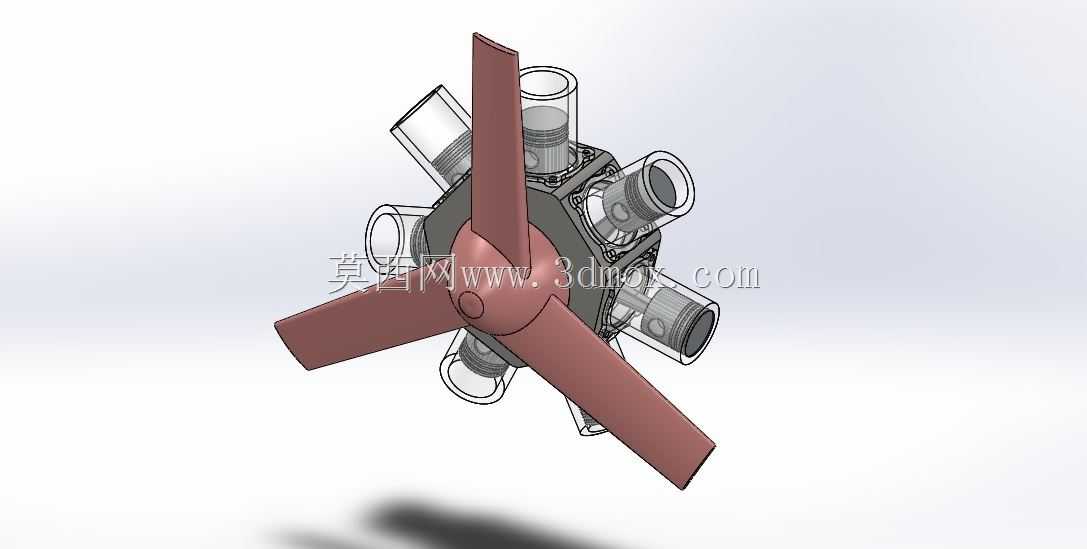

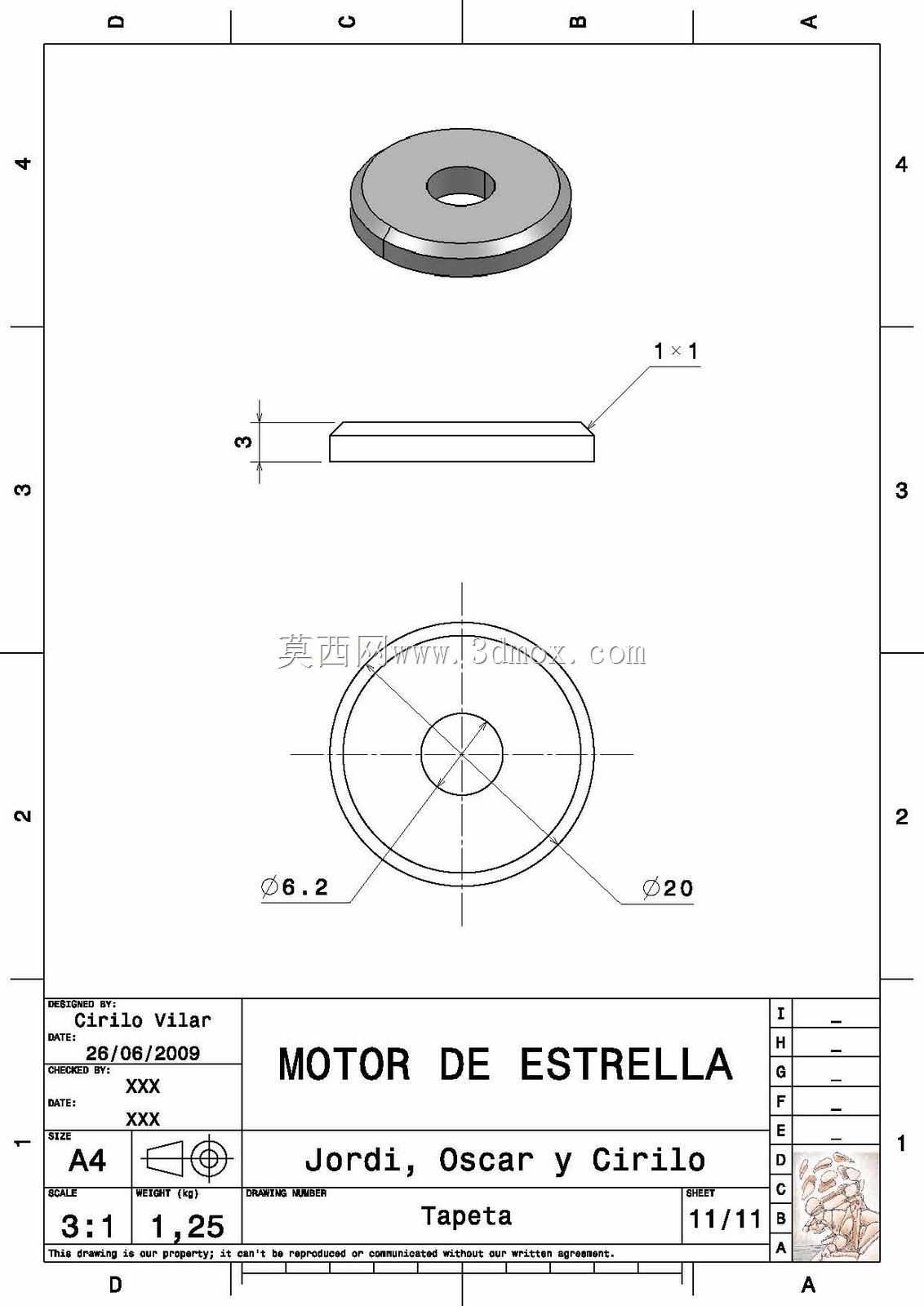

星型航空活塞动力装置带螺旋桨结构

　　该结构为星型排布的活塞式航空动力单元，配套定距螺旋桨作为动力输出终端，核心应用场景集中在轻型通航飞机、试验类飞行器、航空运动载具的动力段，也可作为小型无人固定翼飞行器的动力选型参考，部分同结构原理的改型也会用于地面应急动力机组、小型船舶动力试验台架。从实际用途来看，这套结构通过多缸环形排布的方式，在有限的径向空间内集成了更大的活塞总排量，相比同排量直列活塞结构，曲轴长度更短，整体动力单元的轴向尺寸更紧凑，能够适配航空器机头位置狭窄的安装空间，同时多缸交替做功的输出特性更平稳，配合螺旋桨的转动惯量，能够有效降低动力输出的脉动，提升飞行器推进过程的稳定性。

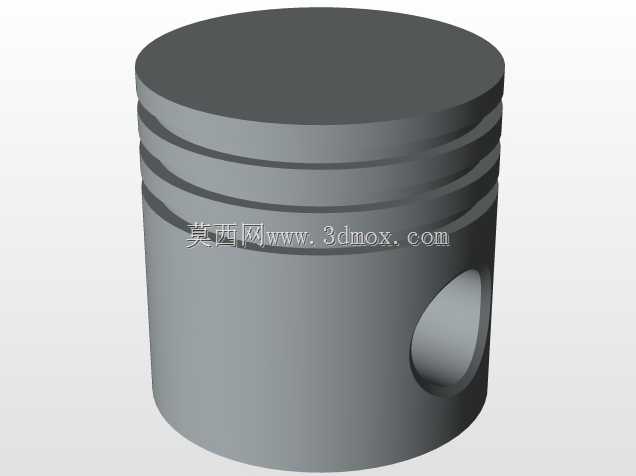

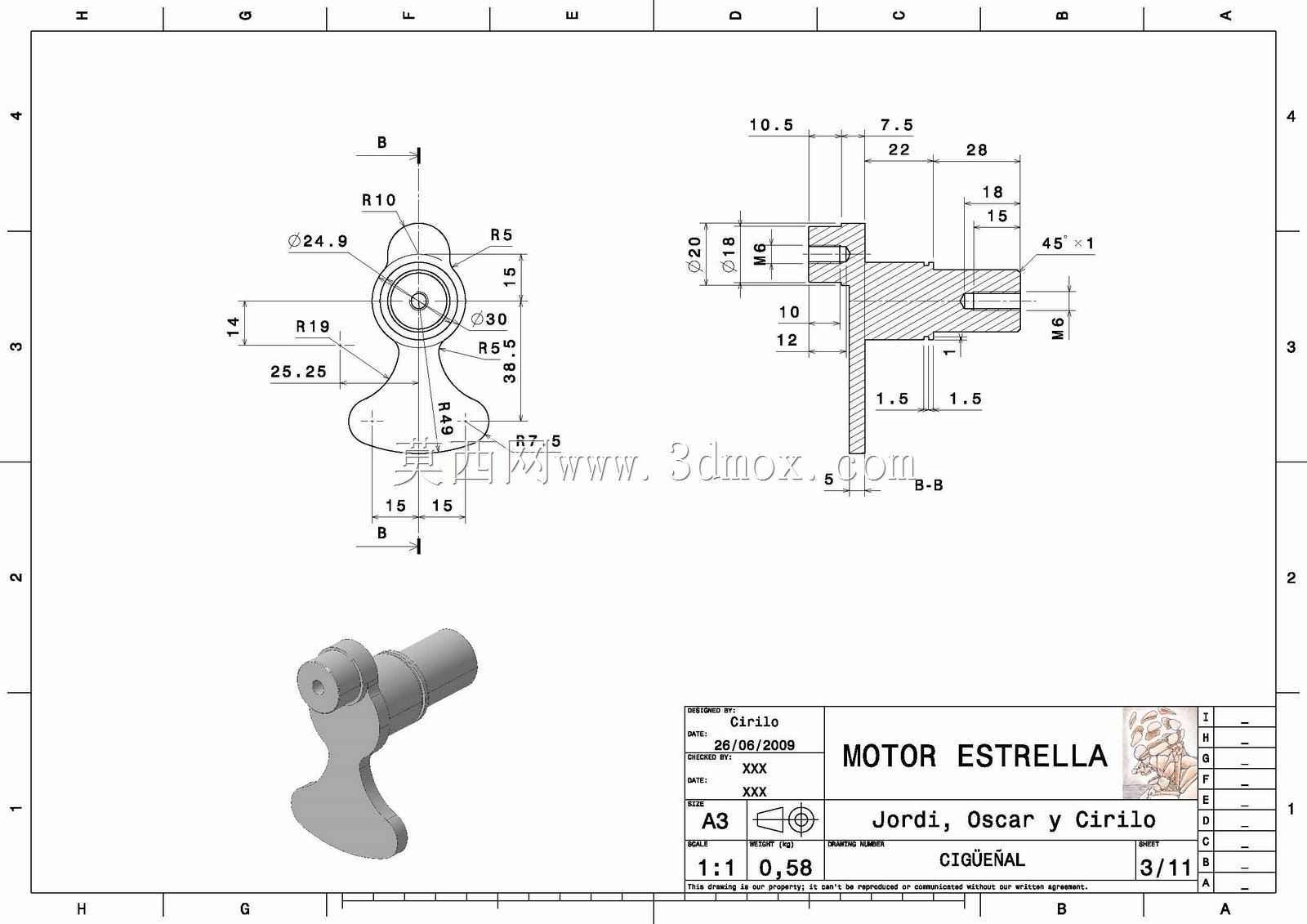

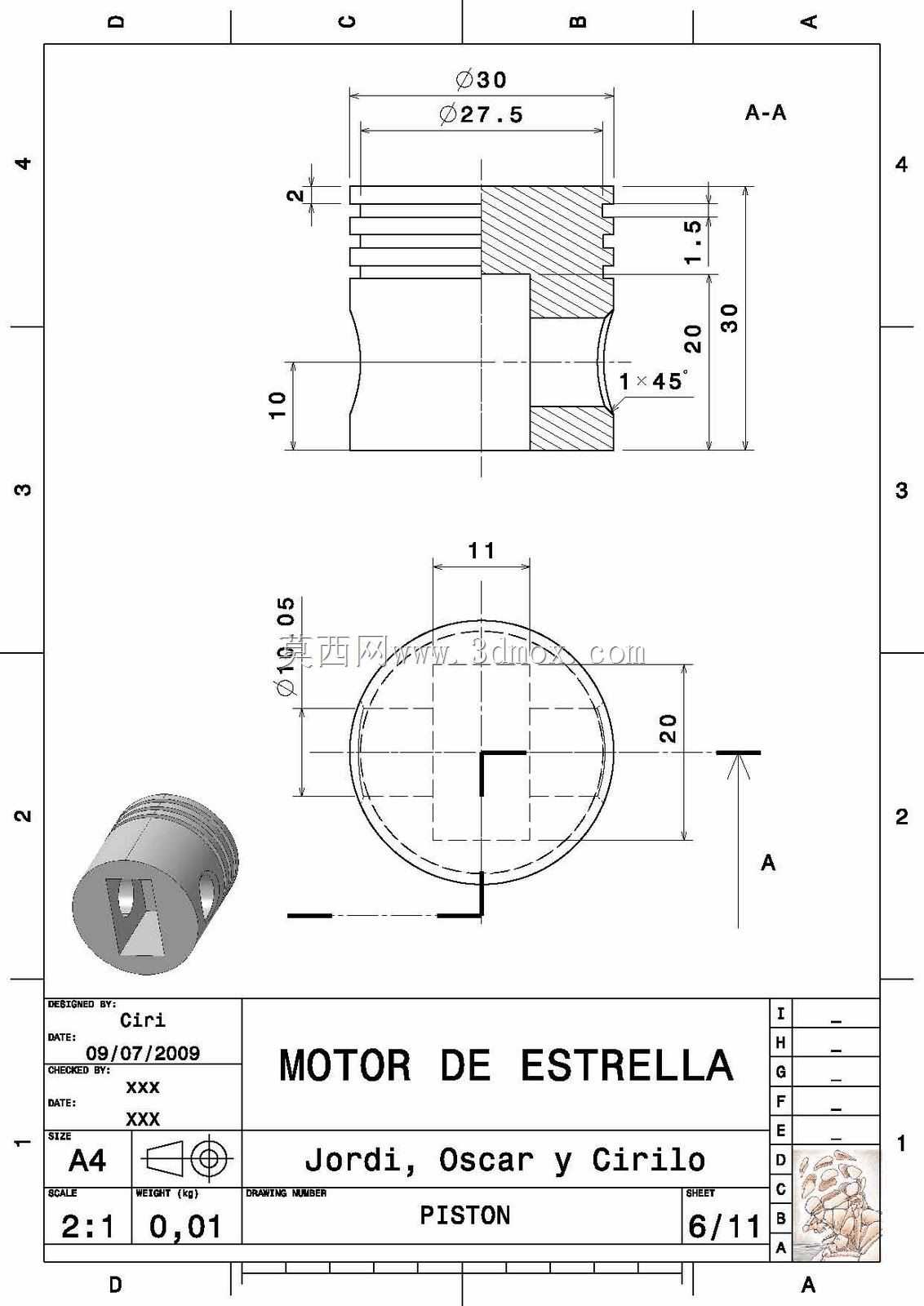

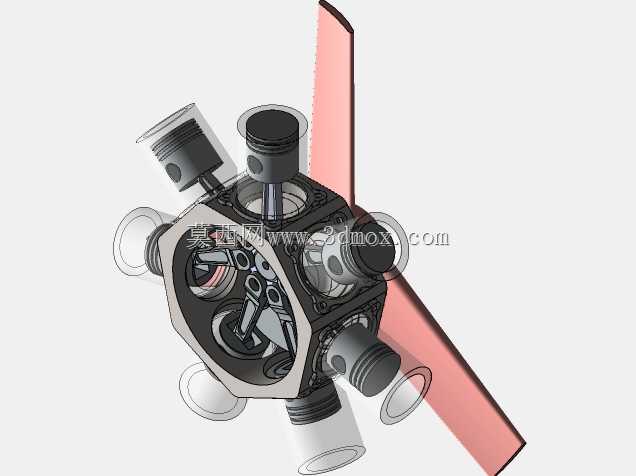

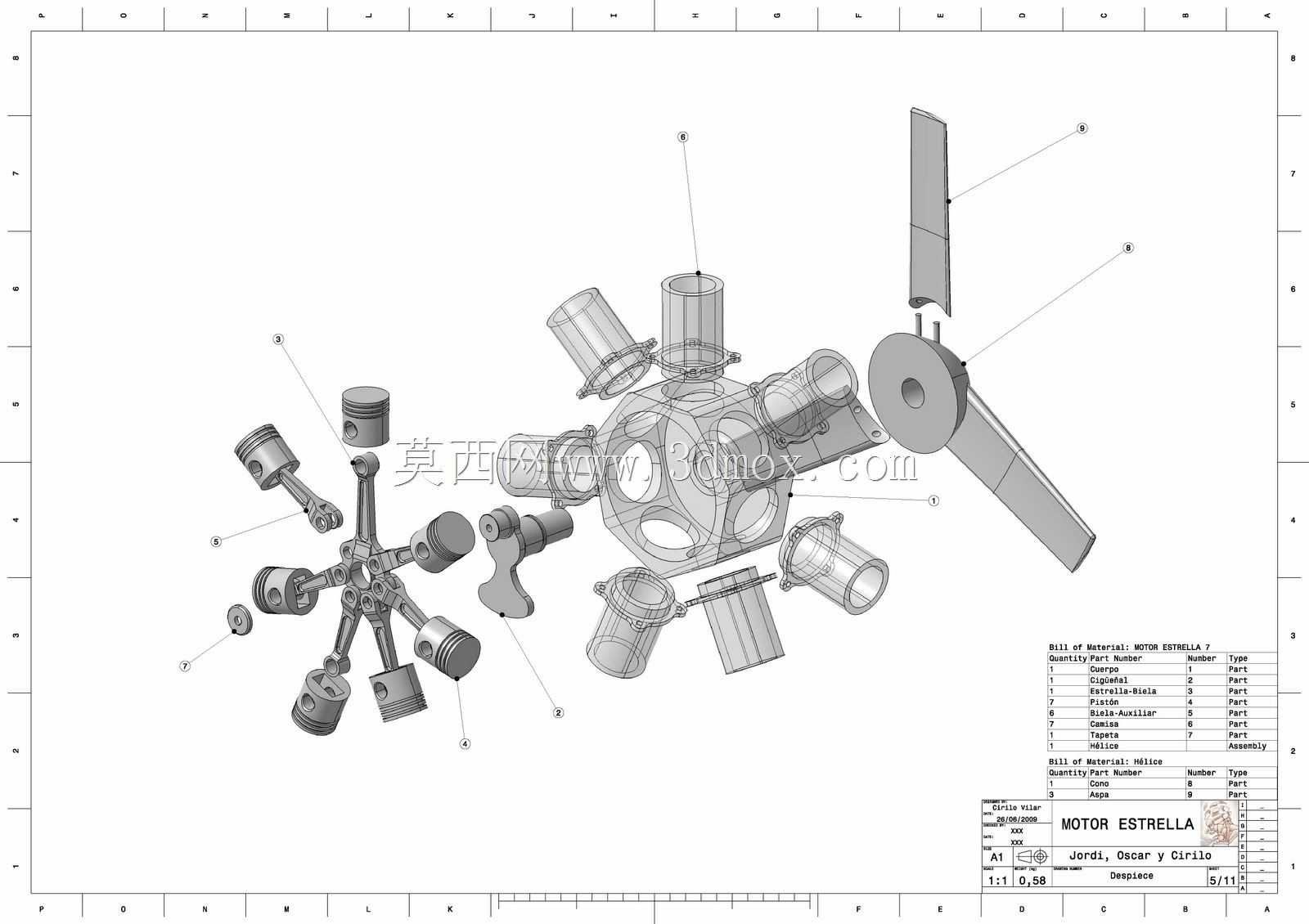

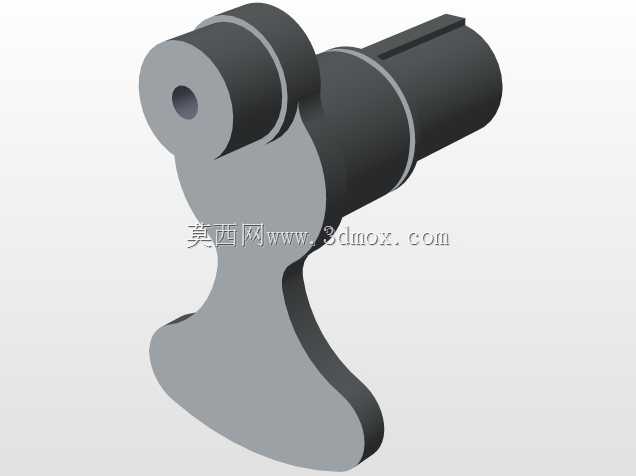

　　功能特性层面，这套结构的气缸沿曲轴中心呈放射状均匀布置，每个气缸独立完成进气、压缩、做功、排气的循环，曲轴采用单曲柄结构，所有活塞通过连杆共同驱动同一根曲轴转动，省去了多缸直列结构的多曲拐排布带来的曲轴加工难度，同时曲轴的支撑点更少，运转过程中的摩擦损耗更低。螺旋桨直接安装在曲轴输出端，无需额外设置减速齿轮组即可匹配活塞发动机的最佳工作转速区间，减少了传动环节的功率损耗，整体结构的功重比更优，适合对重量敏感的航空类应用场景。气缸外侧预留了散热鳍片的安装位，适配风冷散热方案，无需布置复杂的水冷管路，进一步降低了动力单元的整体重量，也减少了外围附件的故障点。

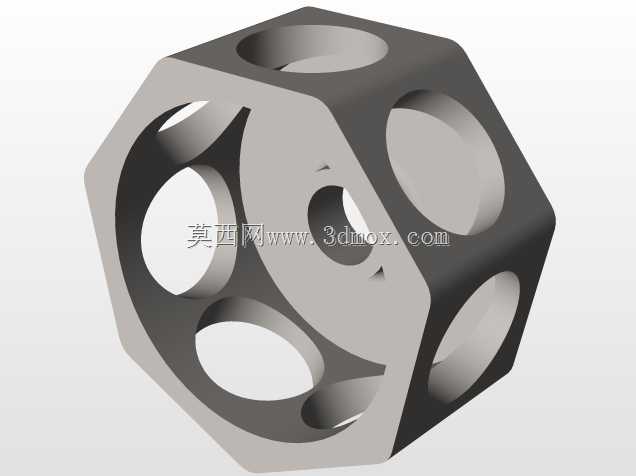

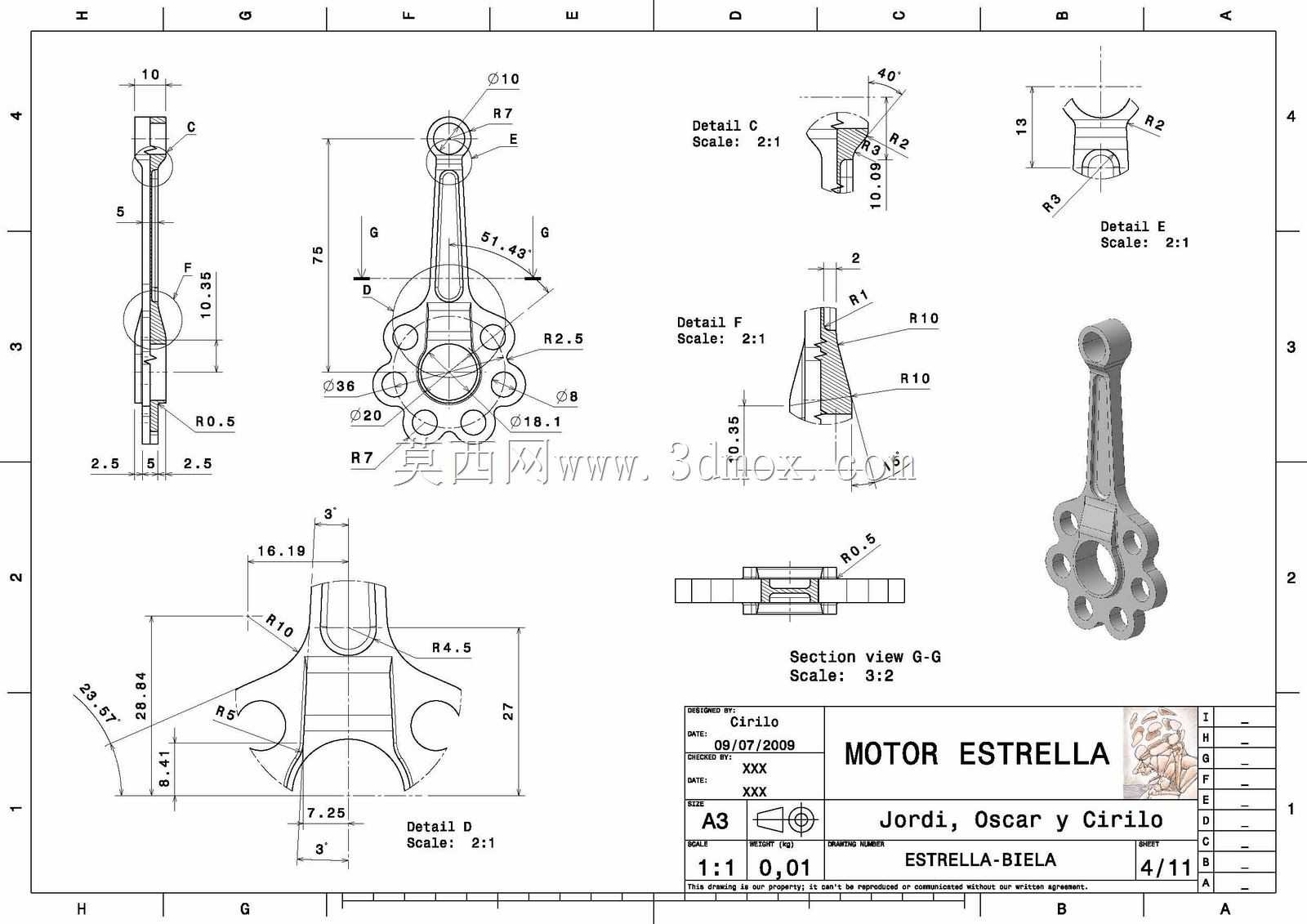

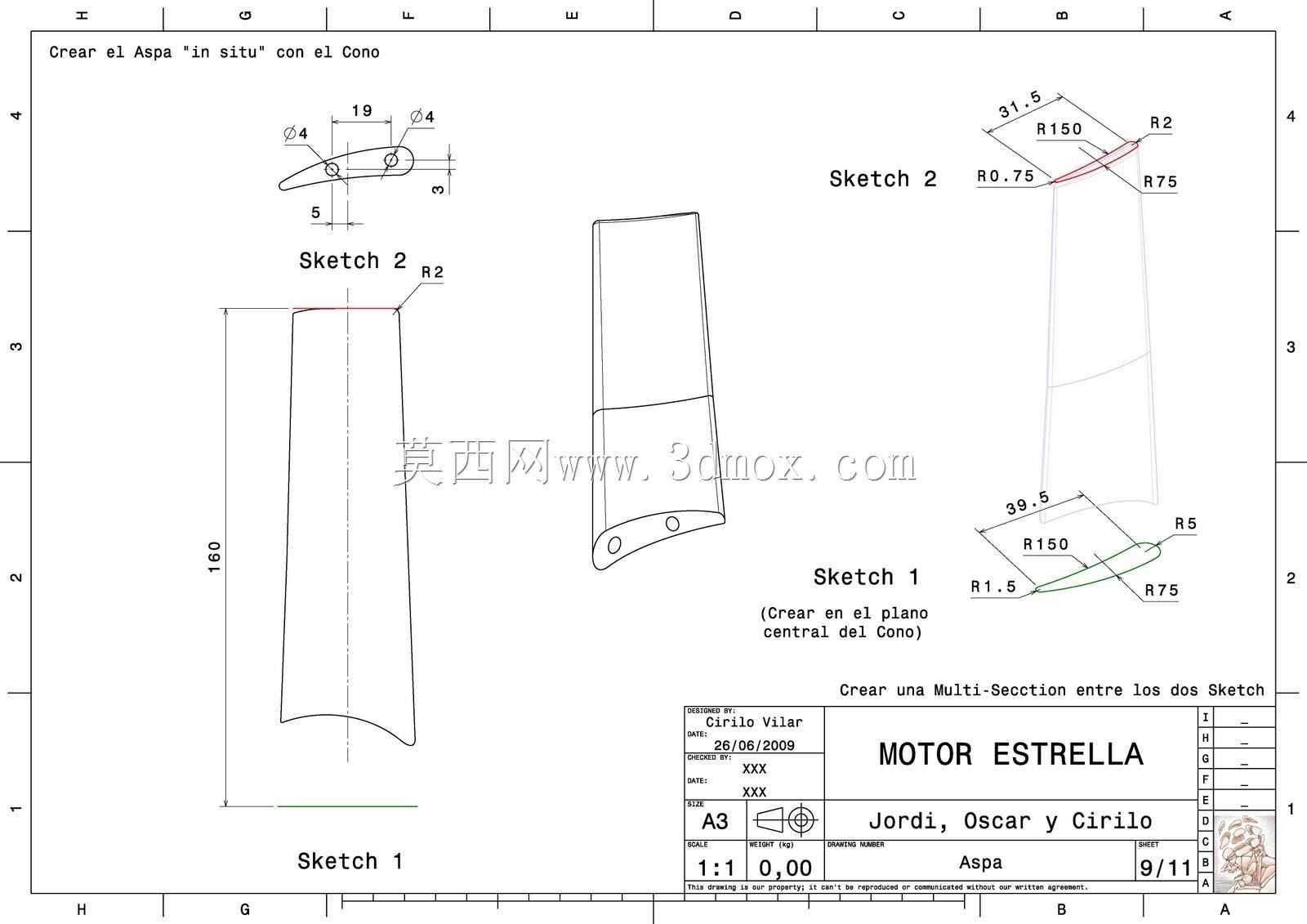

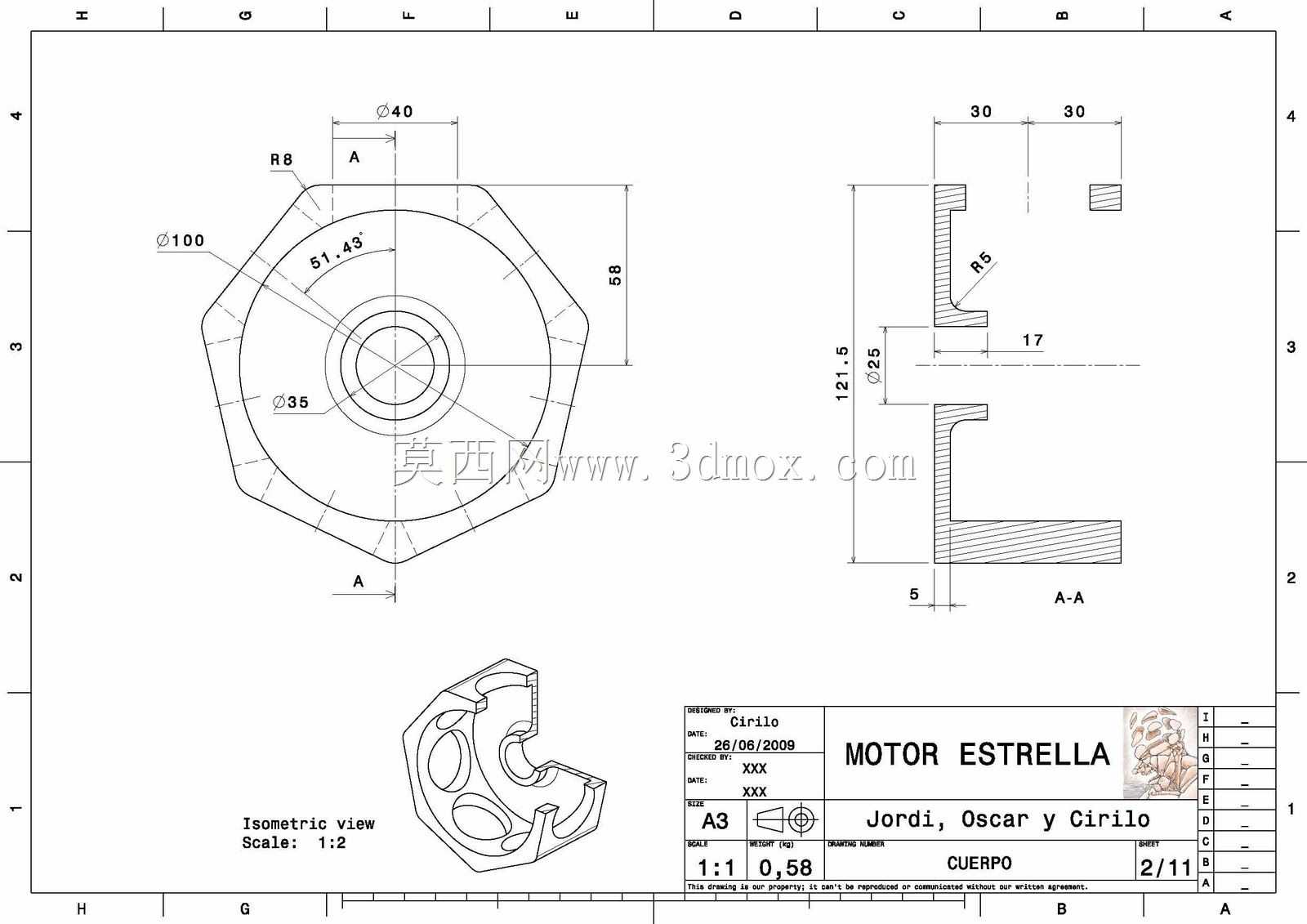

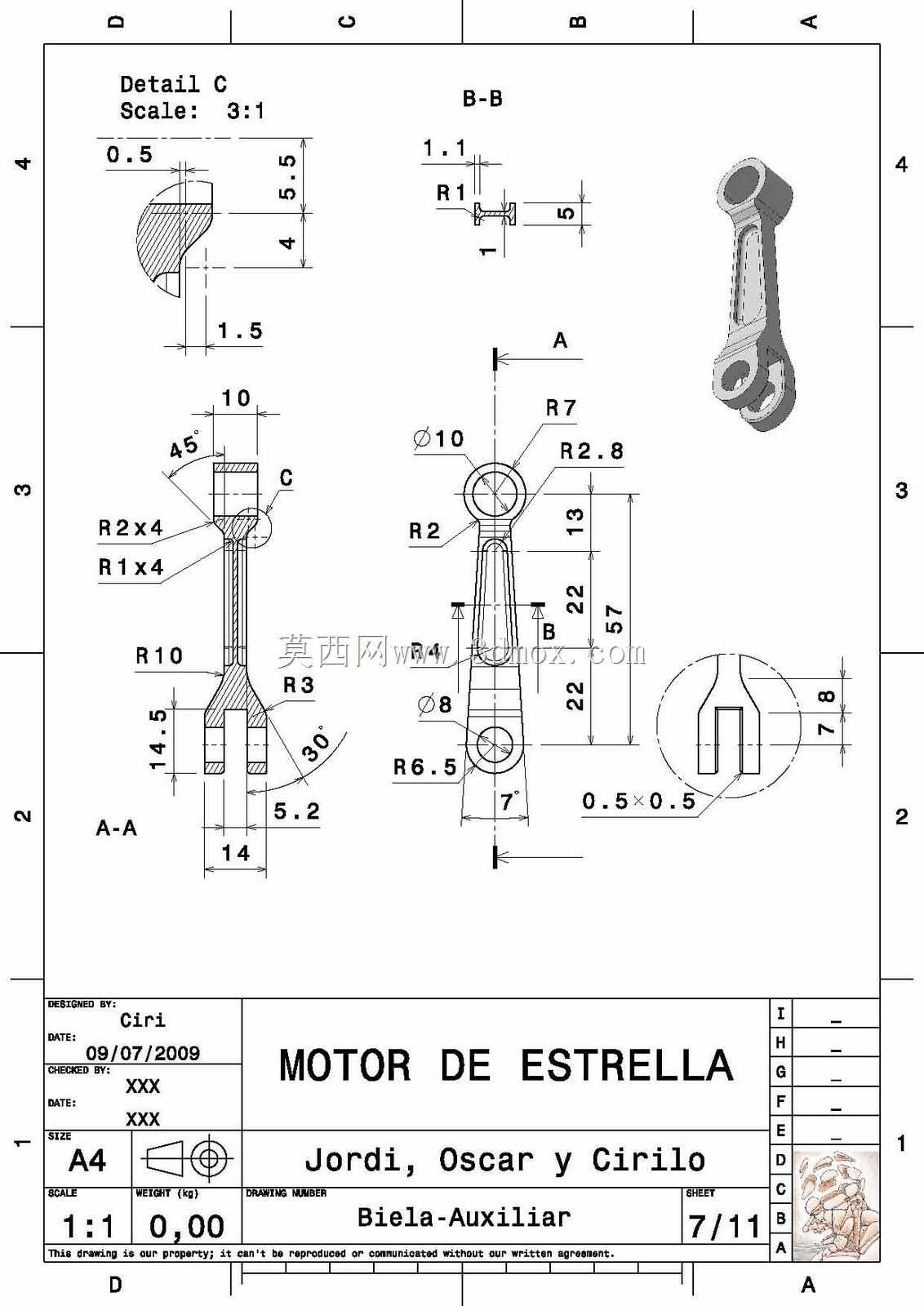

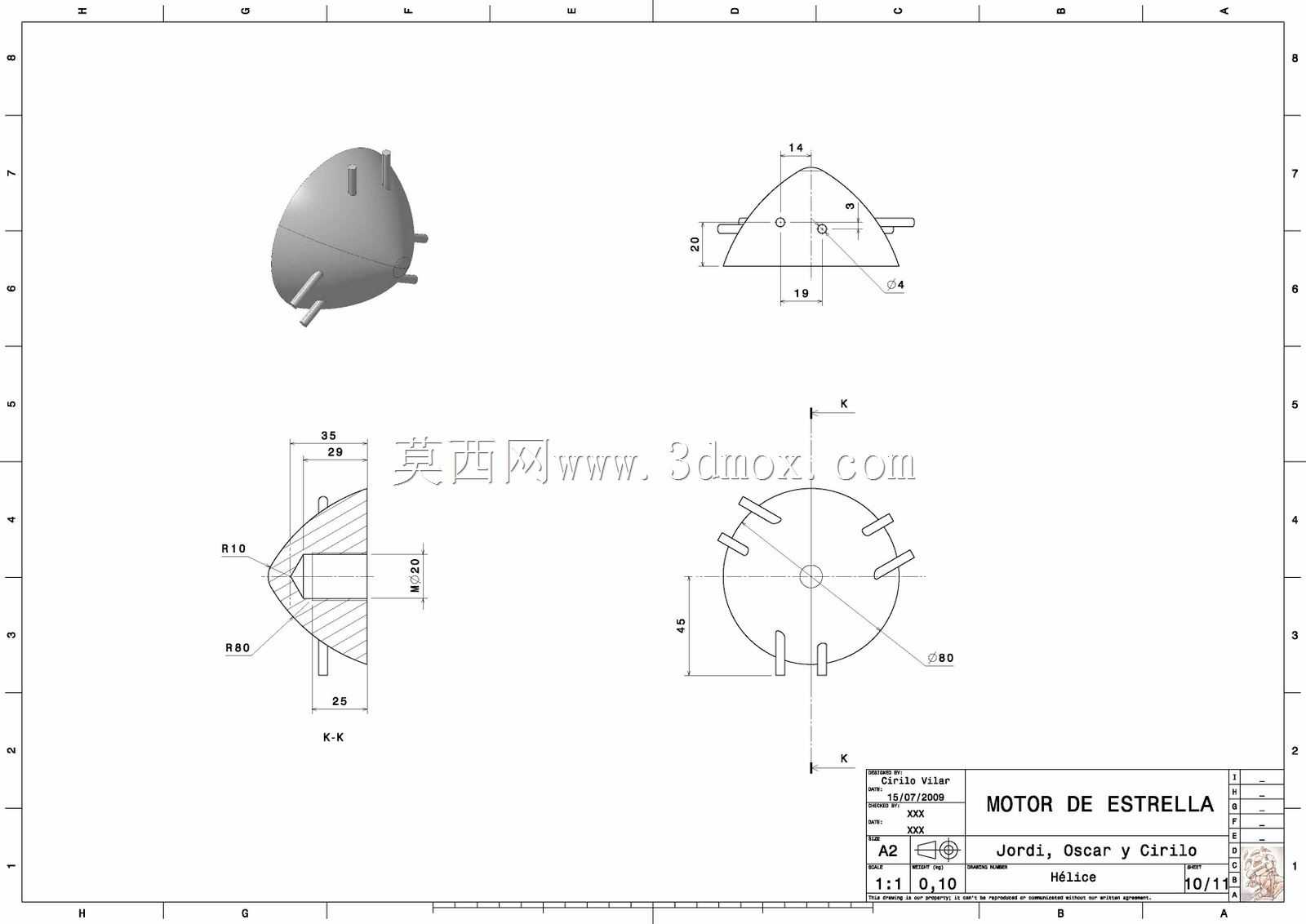

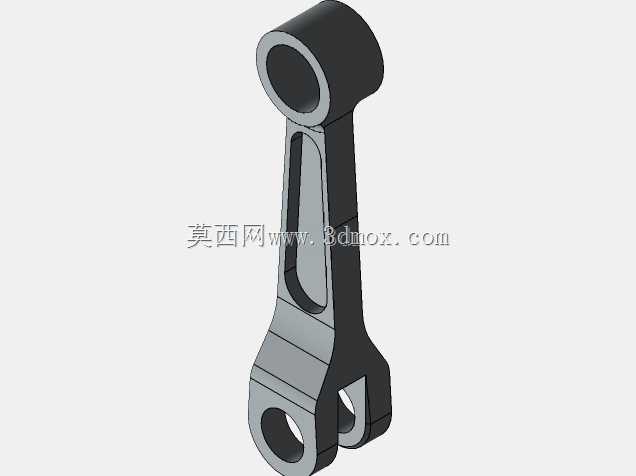

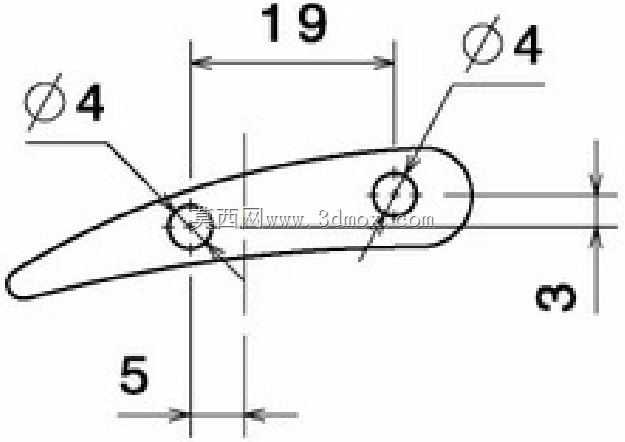

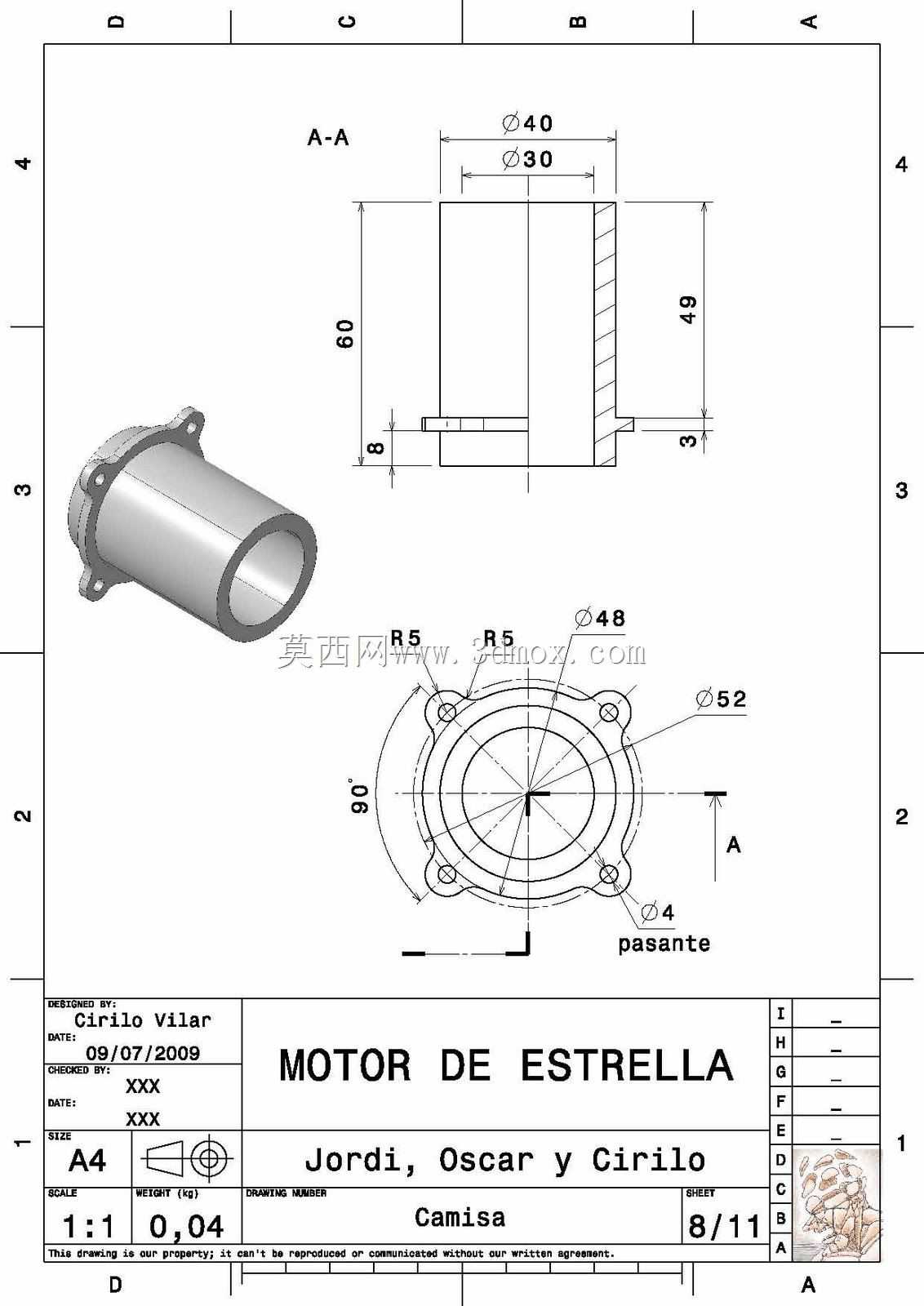

　　设计思路上，首先确定了径向排布的整体布局，以曲轴回转中心为基准，均匀划分各气缸的安装角度，保证每个气缸的进排气路径长度一致，避免各缸做功效率出现偏差。活塞与连杆的铰接点做了等角度偏移设计，保证所有活塞的运动行程完全一致，做功时的侧向力均匀分布在曲轴轴颈上，降低曲轴的偏磨风险。螺旋桨的桨叶角度按照定距桨的巡航效率最优值设计，桨根与曲轴输出法兰的连接采用锥面配合加锁紧螺母的结构，保证高速转动下的连接可靠性，同时方便拆装维护。各气缸与中心机匣的连接采用法兰定位加螺栓锁紧的方式，定位精度高，密封性能可靠，能够承受气缸内燃烧产生的高压冲击。

　　外形尺寸与安装边界方面，整体结构的最大径向尺寸由最外侧气缸的端面决定，轴向尺寸从螺旋桨桨叶前端面到机匣后安装端面的距离控制在较小范围内，安装时以机匣后端的安装法兰为基准，法兰上预留的螺栓孔呈圆周均匀分布，能够直接对接航空器的防火墙安装位，安装法兰的中心与曲轴回转中心同轴，保证动力输出的同轴度，避免运转时产生额外的振动载荷。螺旋桨的转动扫掠范围需要在安装时预留足够的安全间隙，保证桨叶转动时不会与机身结构、整流罩部件发生干涉，各气缸的外侧需要预留足够的通风散热空间，保证风冷气流能够顺畅流过气缸散热表面，避免出现热负荷过高的问题。机匣下部预留了机油加注与排放的接口位置，安装时需要注意接口的可达性，方便日常维护操作，同时曲轴后端预留了附件驱动接口，可对接磁电机、机油泵等附属部件，接口的安装位置与尺寸按照通用航空活塞发动机的接口规范设计，具备较好的配件通用性。
