RC1202A液晶显示模块带PCB间隔组件结构

　　在工业控制终端、小型检测仪器、嵌入式人机交互面板的开发场景里，这类带PCB间隔组件的液晶显示模块是核心的信息输出载体，很多做小型工控设备、手持检测装置的结构工程师在选型时，都会优先考虑集成度高、安装边界清晰的显示组件，省去单独匹配显示屏与安装间隔件的适配工作量。

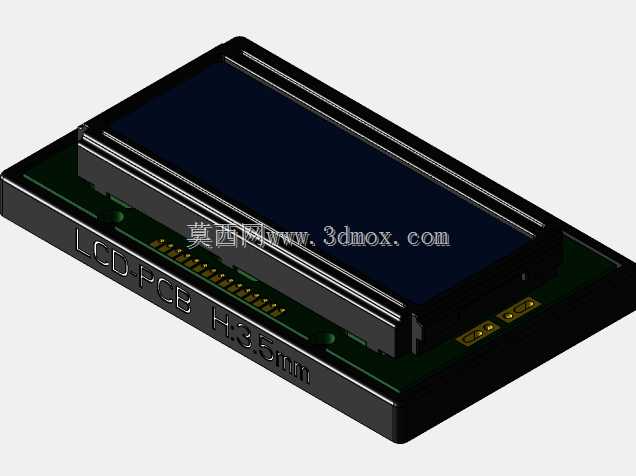

　　这款RC1202A规格的显示组件，核心是字符型LCD显示模块搭配配套的PCB间隔支撑组件，整体安装高度覆盖3.5mm到11.6mm的适配区间，能适配不同厚度的设备前面板、不同深度的壳体安装槽，不用额外定制不同高度的支撑柱就能完成装配。从实际使用场景来看，这类1202规格的字符液晶，大多用在不需要复杂图形显示、只需要输出状态参数、操作提示、数值读数的设备上，比如小型温湿度巡检仪、工业计数器、简易PLC扩展面板、小型电源控制设备上，相比彩屏模组功耗更低，在低功耗嵌入式设备里的适配性更强，抗干扰表现也更适配工业现场的复杂电磁环境。

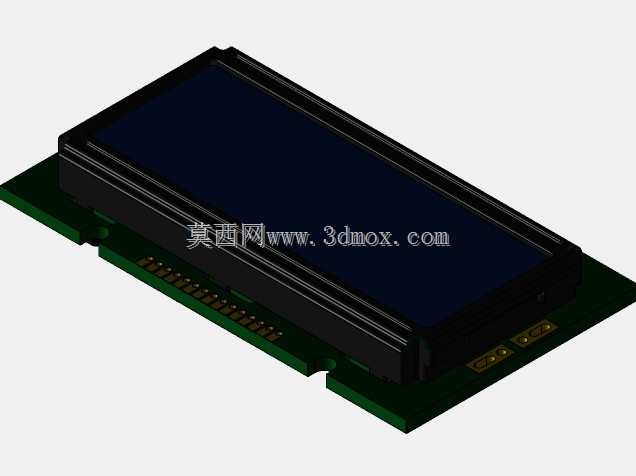

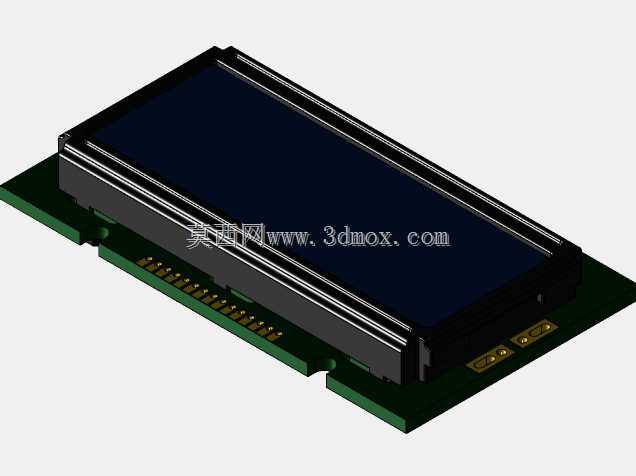

　　从结构设计的角度看，这款组件把LCD屏体、驱动PCB板、安装间隔件做了整合设计，间隔组件的作用一方面是在屏体和设备主控板之间留出足够的走线空间，避免屏体背面的引脚、焊接点和主控板上的元件发生硬接触短路，另一方面也能在安装时给屏体提供均匀的支撑力，避免前面板压紧时受力不均导致屏体碎裂、显示漏液的问题。屏体部分采用常规的字符液晶封装结构，侧边的金属压边把液晶玻璃和背光组件固定在一起，下方的PCB板集成了液晶驱动电路和焊接排针，排针的引脚间距符合通用的2.54mm标准，能直接插在标准杜邦座或者焊接在主控板的对应焊盘上，不用额外做引脚转接。

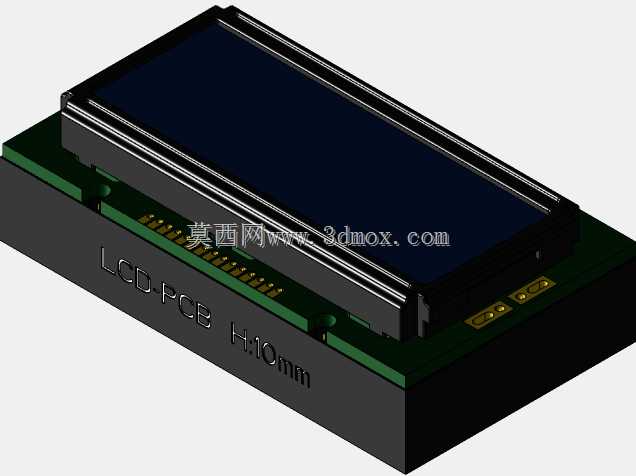

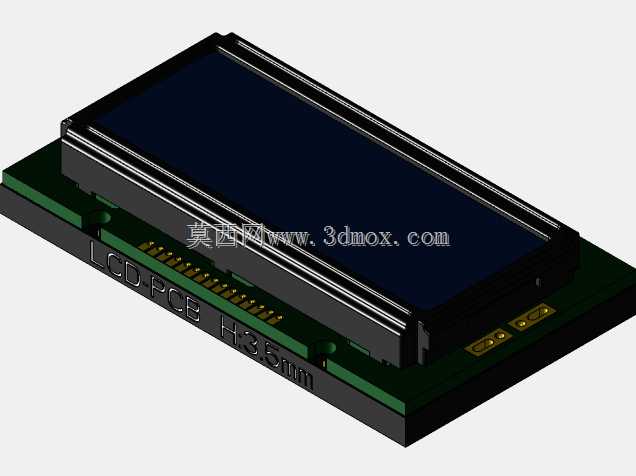

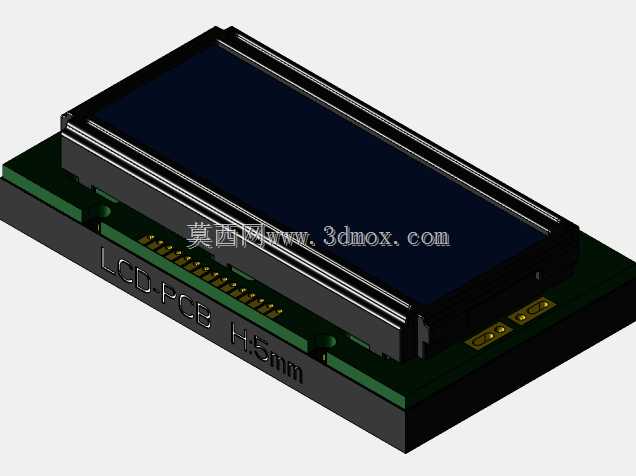

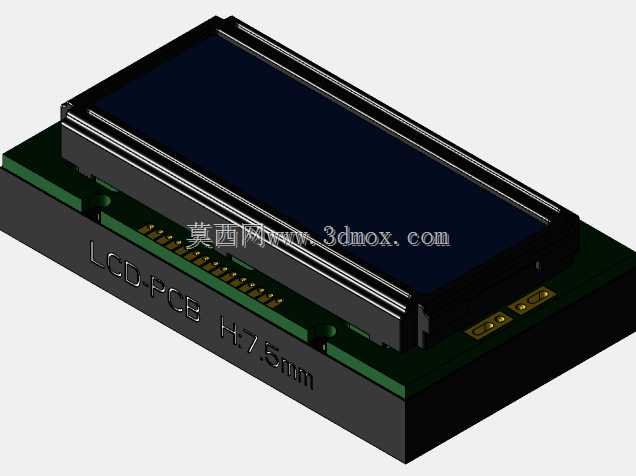

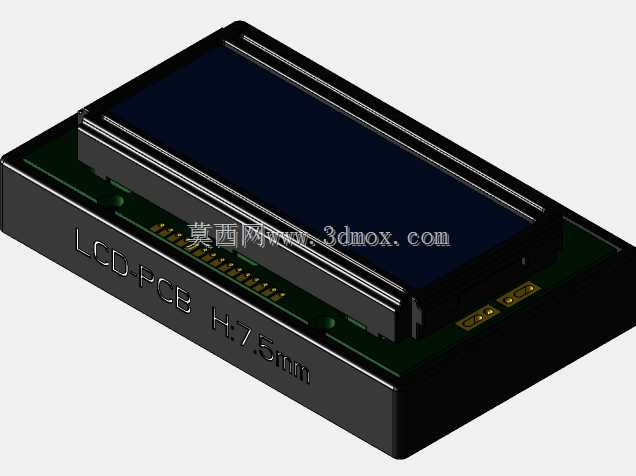

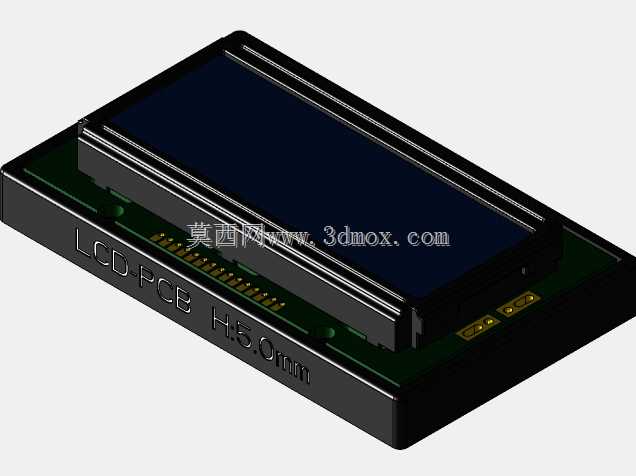

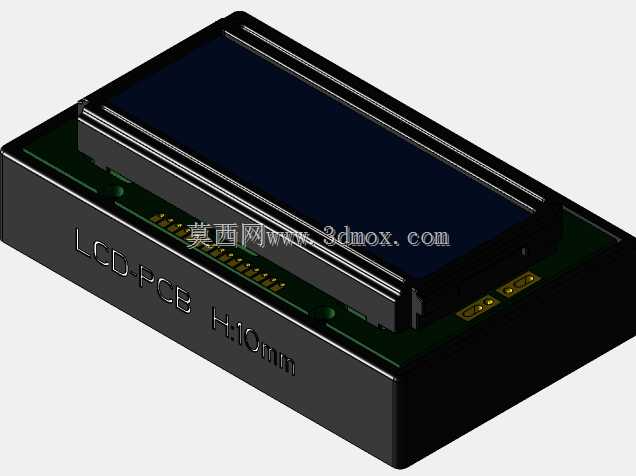

　　安装边界上，这款组件的PCB板外形和屏体的投影尺寸做了匹配，间隔组件的定位孔和屏体PCB、设备安装板的孔位完全对齐，安装时只需要从正面把屏体嵌入前面板的开口，背面通过间隔件用螺丝固定在主控板或者设备内的安装柱上即可，3.5mm到11.6mm的高度调节范围，本质是通过不同厚度的间隔垫片叠加实现的，工程师可以根据自己设备内部的空间余量，选择合适的垫片组合来调整屏体突出前面板的高度，既可以做屏体和前面板齐平的内嵌式安装，也可以做略微突出面板的外装式结构，适配不同的设备外观设计需求。

　　在实际选型适配的时候，需要注意屏体的有效显示区域和前面板开口的尺寸匹配，这款组件的屏体黑边区域有足够的宽度做密封泡棉的粘贴，能满足一般工业设备的前面板防尘要求，间隔件采用绝缘材质，不会在屏体PCB和安装结构之间形成导电通路，减少了额外绝缘处理的工序。另外排针的出线方向是垂直于PCB板向下，在内部走线空间比较局促的设备里，也可以根据需求把排针换成弯针，调整出线方向，组件本身的结构不会对引脚改装造成干涉。

　　这类集成了间隔组件的显示模组，相比单独采购显示屏再自己加工间隔柱的方案，能减少结构设计阶段的零件数量，降低BOM的管理成本，也避免了自己加工间隔件时尺寸公差累积导致的安装错位问题，对于快速迭代的小型电子设备、工控装置来说，能有效缩短结构开发的周期，减少装配环节的调试工作量。在做三维建模的时候，这个模型把屏体的倒角、PCB板的焊盘细节、间隔件的台阶结构都做了还原，导入装配体之后可以直接用来做干涉检查，验证前面板开口、内部安装空间、走线位置是否匹配，不用再单独测绘每个零件的尺寸，能提升结构设计阶段的效率。
