字符型液晶显示模块带PLD连接接口结构

　　这款字符型液晶显示模组，核心面向工业控制、小型智能终端、嵌入式开发板配套场景设计，日常在小型工控面板、简易人机交互节点、实验教学装置、小型检测设备的状态显示环节应用十分广泛，能够稳定完成固定字符段的信息输出需求，不需要复杂的图形渲染算力，适配资源有限的下位机控制系统。从实际使用层面看，该模组支持单屏16个符号位的内容展示，可同时承载2行独立字符串的信息输出，足够覆盖常规设备的状态提示、参数数值、故障代码等基础信息展示需求，不需要额外搭配解码电路就能完成常用ASCII字符与自定义段码的显示驱动，对主控芯片的IO资源占用较低，适合集成到空间紧凑、控制资源有限的小型设备内部。设计过程中优先考虑了板载安装的适配性，

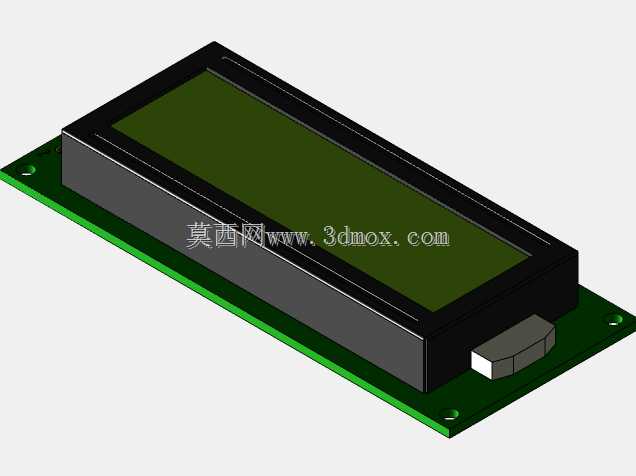

　　整体采用PCB基板加液晶封装层的叠层结构，液晶显示区域通过黑色遮光胶框与基板固定，避免边缘漏光影响显示对比度，基板边缘预留了标准安装孔位，孔位间距匹配通用字符液晶的安装规范，能够直接替换同规格的传统1602类显示模块，不需要重新设计安装固定结构。板载的PLD连接接口布局在模组侧方，接口引脚定义匹配常规可编程逻辑器件的外设连接规范，走线从液晶驱动芯片引脚直接引出到接口焊盘，减少了走线弯折带来的信号干扰，接口旁预留了对比度调节电位器的安装位，可根据实际安装环境的光线条件调整显示灰度，保证不同光照场景下的字符识别清晰度。外形尺寸方面，整体长宽尺寸适配常规小型设备的面板开窗尺寸，液晶显示区域的有效显示范围居中布置，

　　胶框突出基板表面的高度控制在合理范围，安装时面板开窗只需要匹配胶框外轮廓即可，不需要额外预留避让空间，基板厚度与常规FR-4板材厚度一致，焊接固定或者螺丝固定都能满足安装强度要求。从结构细节上看，液晶玻璃与驱动PCB之间采用导电胶条压接的连接方式，避免了软排线连接长期使用后接触不良的问题，胶框通过卡扣结构与基板锁紧，不需要额外打胶固定，后期维护拆解也十分方便，基板背面的走线做了等长处理，保证驱动信号传输的同步性，避免高速刷新时出现字符错位的问题。实际选型适配时，该模组的供电引脚位置与通用字符液晶完全兼容，原有使用同规格字符液晶的设备可以直接替换升级，不需要修改硬件电路的布线设计，

　　接口的PLD连接方式支持直接对接可编程逻辑器件的IO口，不需要额外增加电平转换电路，简化了配套控制板的设计流程。在工业现场使用场景下，该模组的结构抗震性能满足常规工业设备的振动等级要求，胶框的缓冲结构能够吸收大部分安装与使用过程中的冲击应力，避免液晶玻璃受外力碎裂，基板的焊盘做了沉金处理，长期在温湿度变化的环境中使用也不会出现氧化接触不良的问题，适合在车间设备、户外小型终端、教学实验装置等多种场景下长期稳定工作。
