音响设备用金属安装底盘结构设计

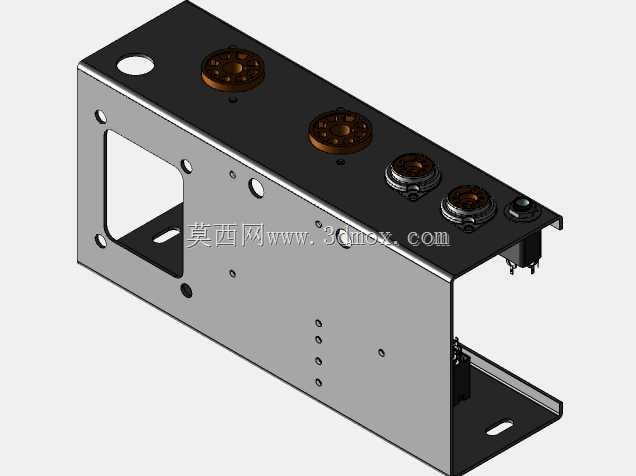

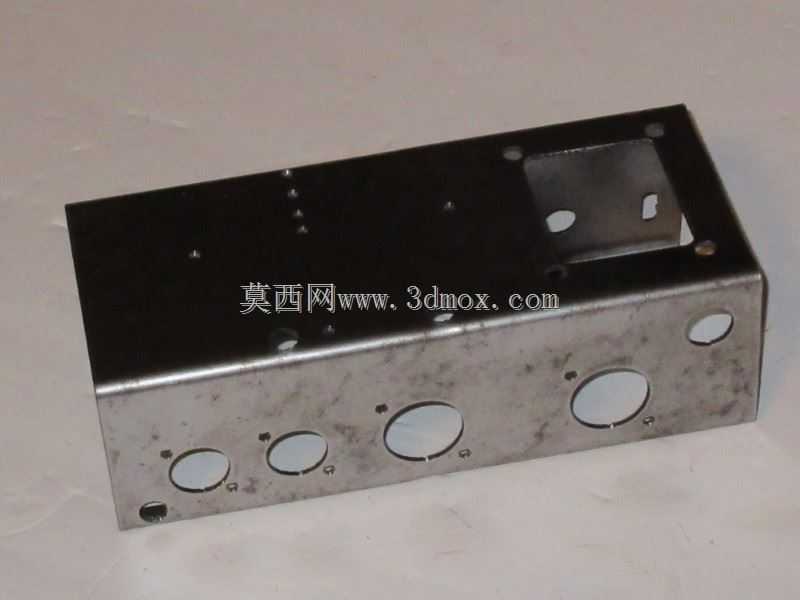

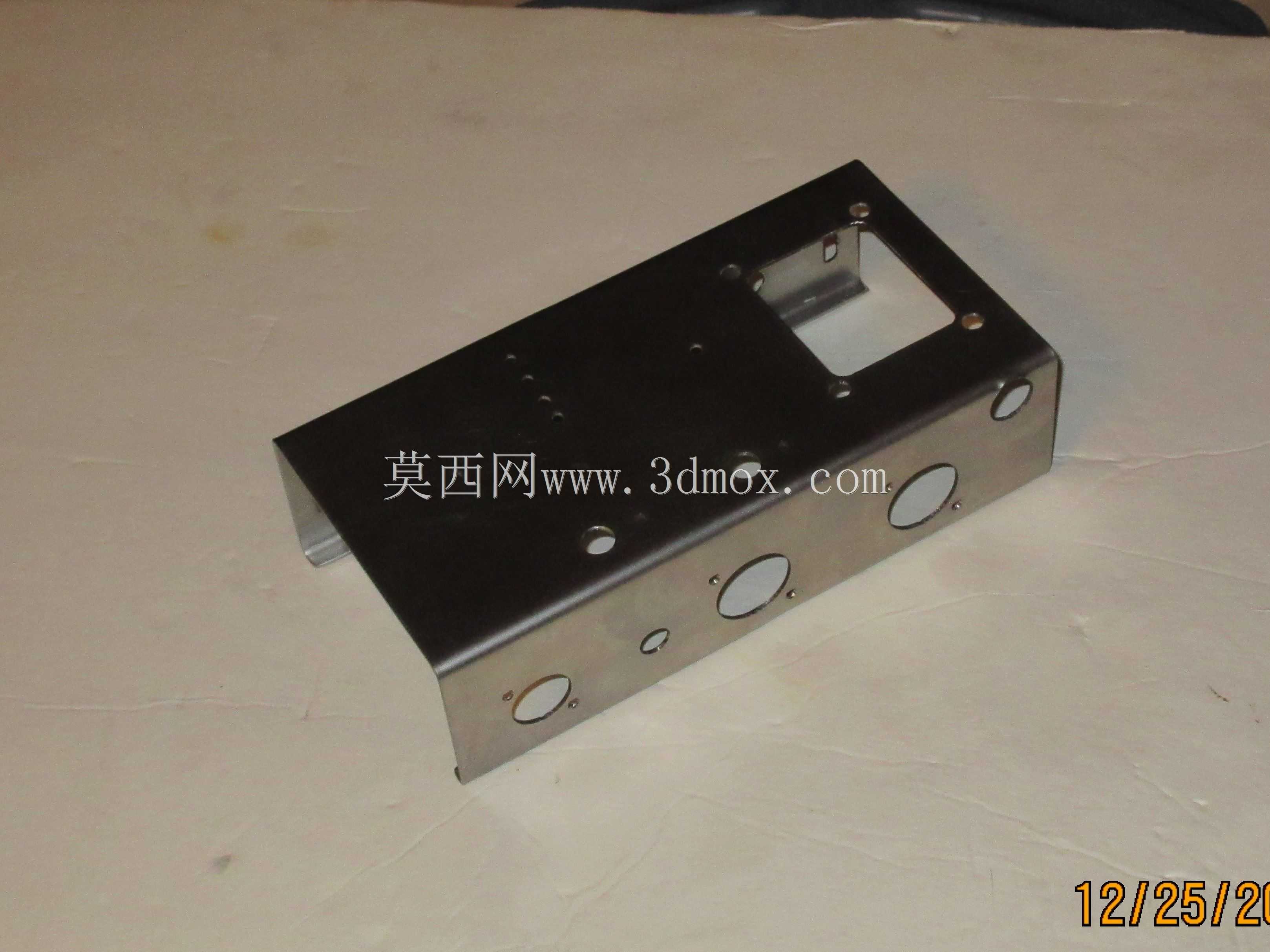

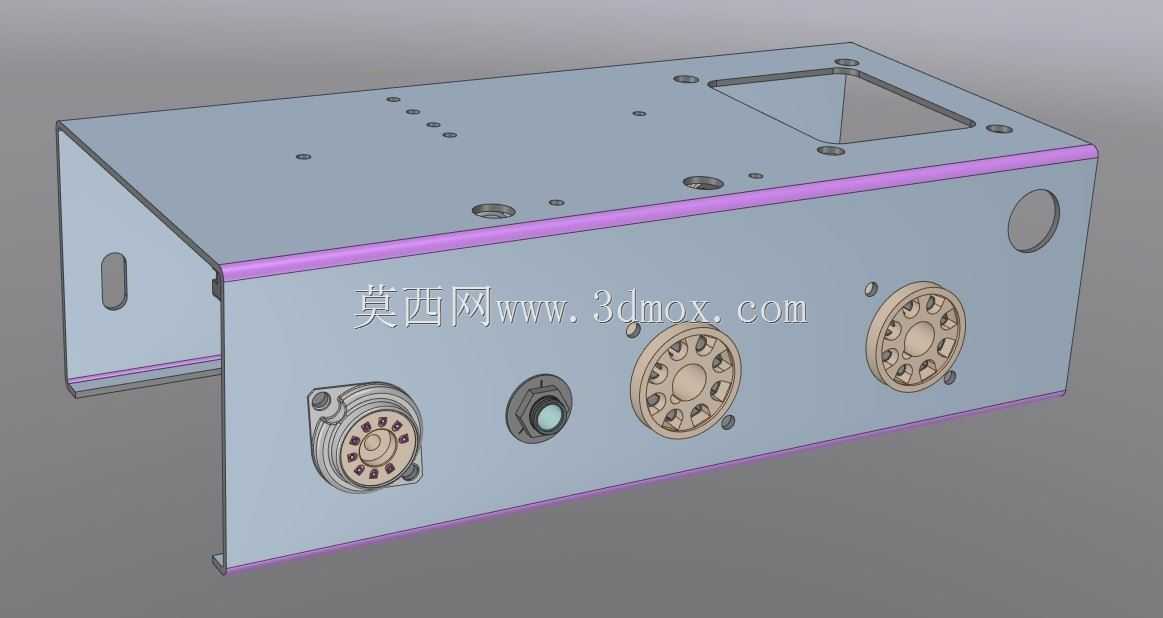

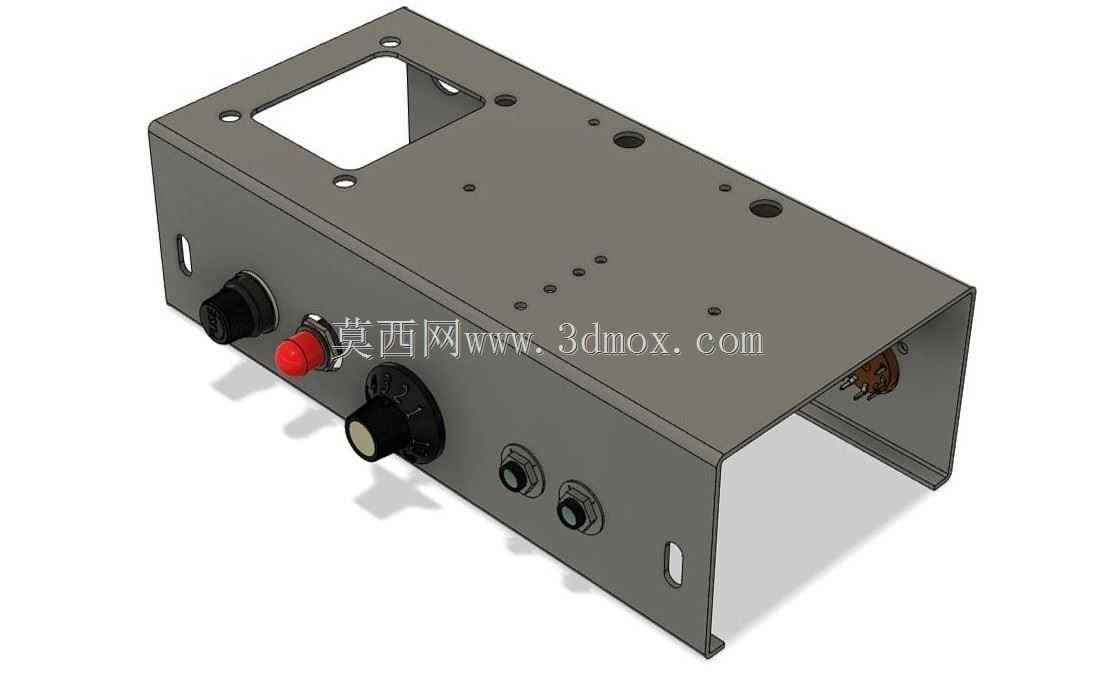

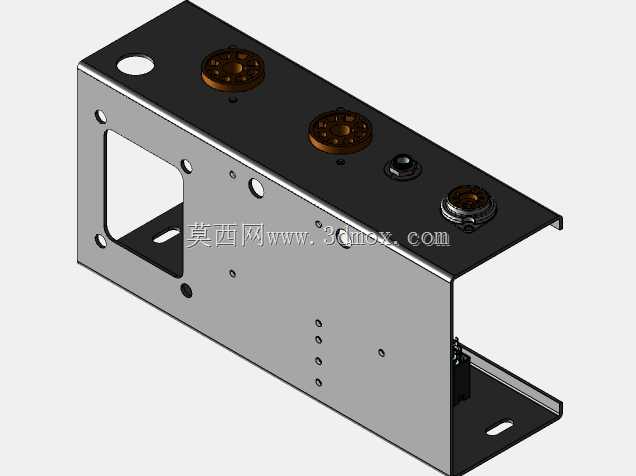

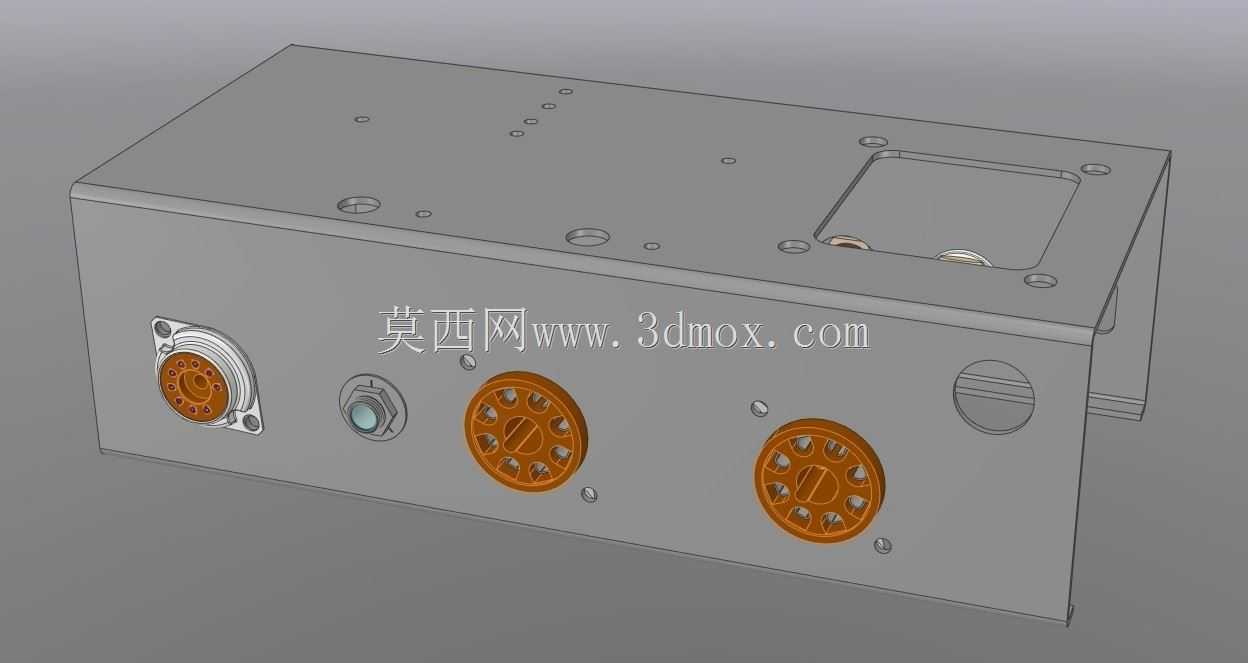

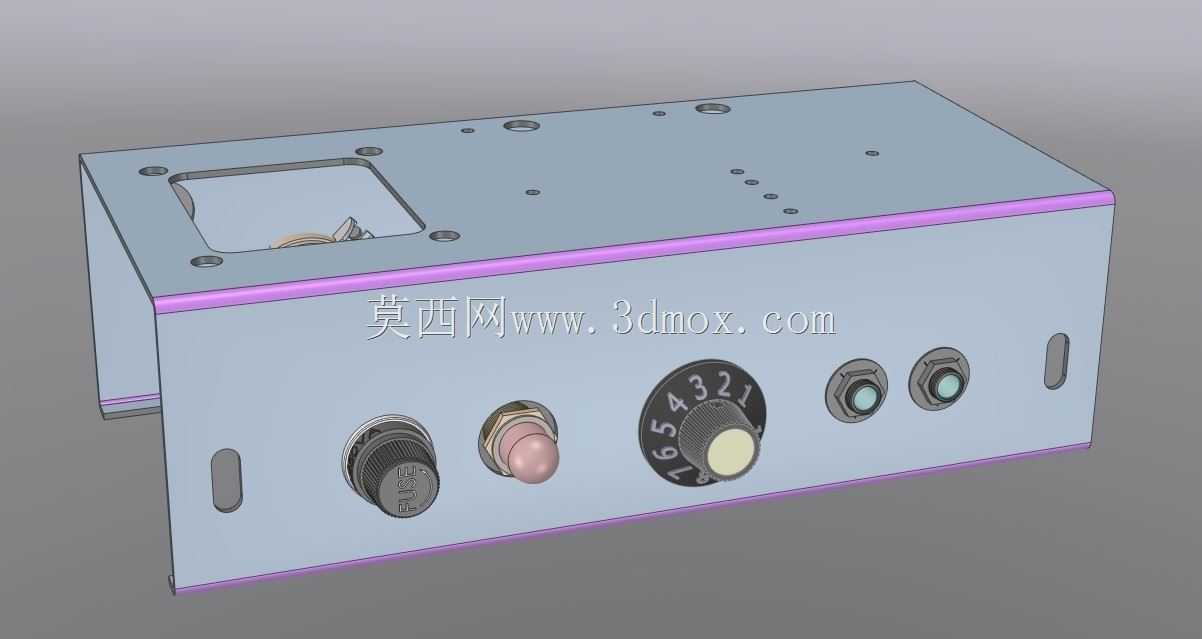

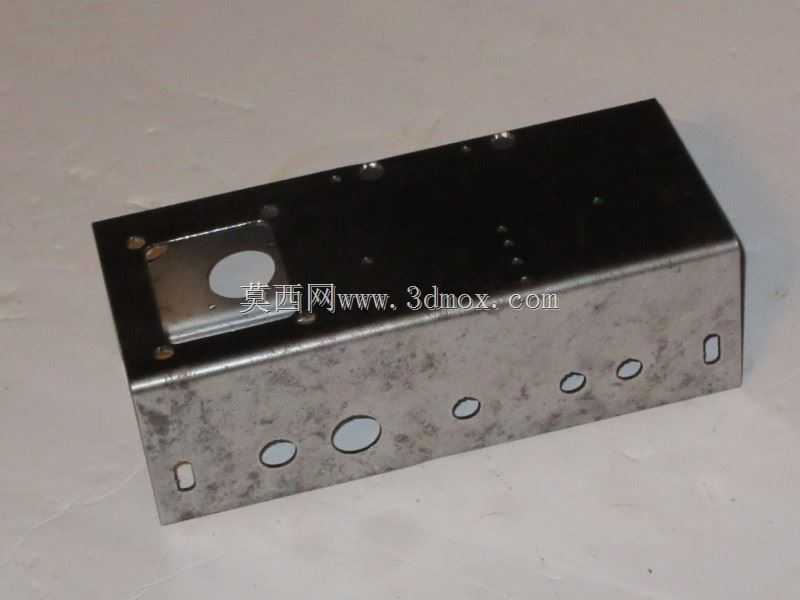

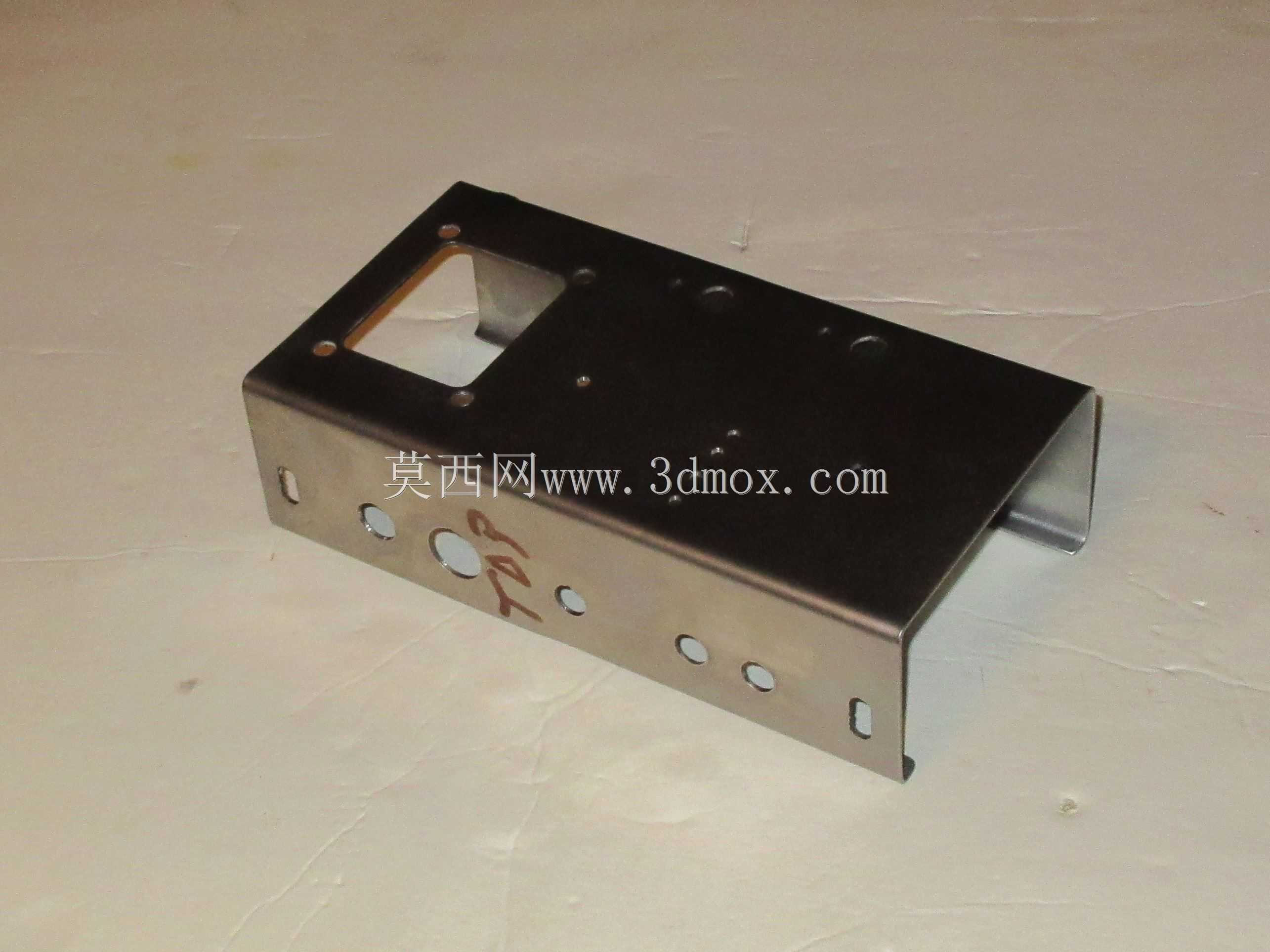

　　这类钣金底盘主要应用在专业音响功放设备的内部承载场景，作为核心电子元器件的安装基体，需要同时兼顾结构支撑、电磁屏蔽、安装对位多重作用，区别于常规设备的平板安装板，该类底盘采用折弯成型的盒体结构，侧边翻边既可以提升整体钣金件的结构刚度，避免薄板材受力产生形变，也能在设备装入机柜时形成导向定位面，减少安装过程中的剐蹭问题。从实际使用场景来看，这类底盘需要适配不同年份生产的标准机柜安装尺寸，针对近库存机柜的适配版本采用常规钢质基材，满足常规安装环境下的强度需求，针对非库存机柜的定制适配版本则采用不锈钢基材，提升潮湿环境下的抗锈蚀能力，适配不同使用场景的寿命要求。结构设计上，底盘表面的开孔按照元器件安装位置做了精准对位，

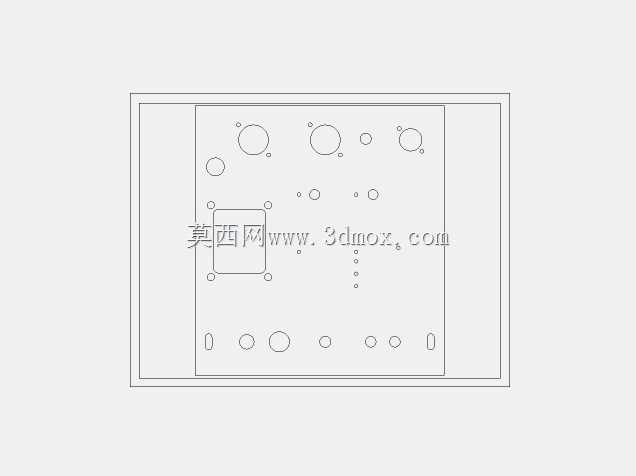

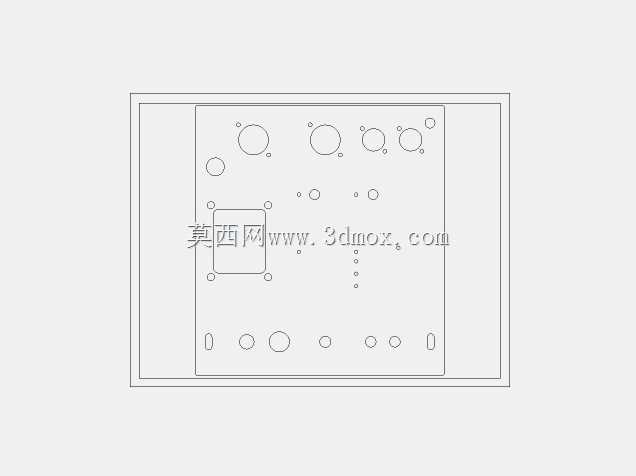

　　方形开孔用于对接插接式电子模块的安装位，保证模块插拔时的对位精度，避免插针偏斜导致的接触不良；圆形开孔分为两类，大尺寸圆形开孔对应发声单元或者电位器的伸出位，小尺寸圆形开孔对应固定螺丝的穿过位，所有开孔边缘都做了去毛刺处理，防止安装过程中划伤线材或者操作人员手部，也避免毛刺尖端产生的电磁干扰影响音频信号传输。设计过程中需要提前考虑元器件的安装边界，底盘的内部净空尺寸需要预留出元器件引脚的弯折空间、接线端子的操作空间，避免元器件装配后出现顶壳或者接线空间不足的问题；折弯边的高度根据最高元器件的尺寸做匹配，既保证盖板安装后不会挤压内部元件，也不会因为盒体过高浪费机柜内部的安装空间。板材厚度选用0.065英寸的平板金属，

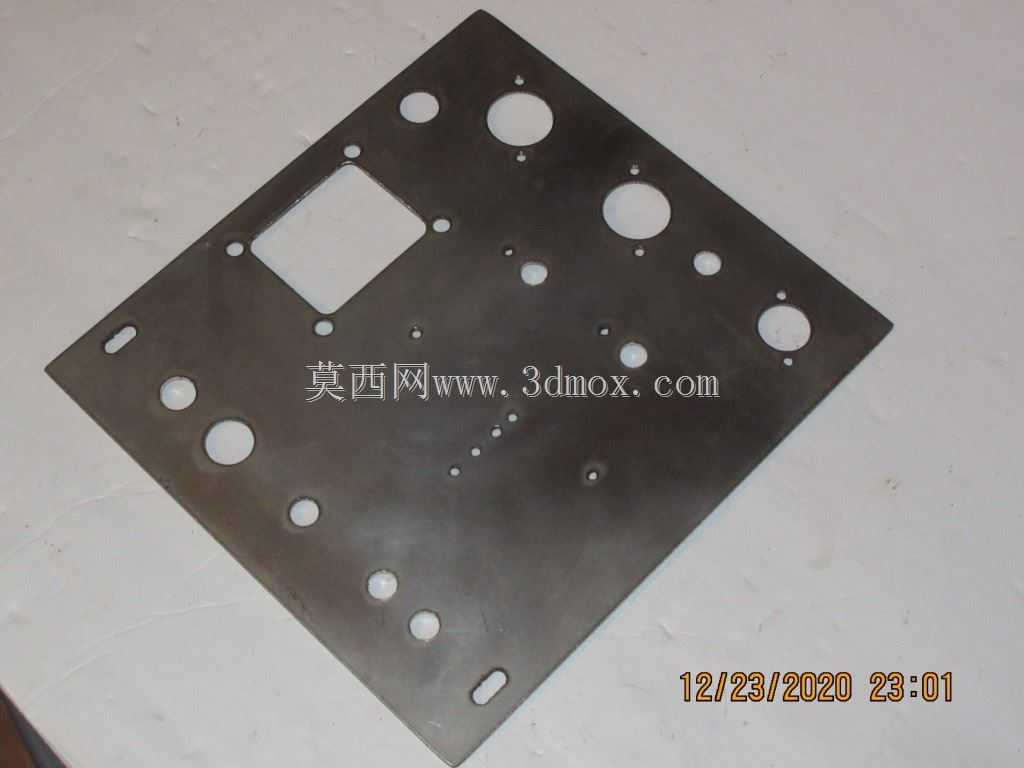

　　这个厚度在保证结构刚度足够的前提下，尽可能控制构件自重，降低整体设备的总重量，也减少钣金加工过程中的折弯难度，折弯处的圆角半径按照板材厚度做匹配，避免折弯处出现应力集中导致的开裂问题。作为CAD设计阶段的占位连接件，该底盘模型在整机装配过程中可以提前锁定机箱内部的安装空间，提前排查不同元器件之间的干涉问题，即使后续元器件选型有微调，也可以通过修改对应开孔位置快速调整模型，不需要重新搭建整个底盘的基础结构。针对不同版本的电路配置，底盘上预留了拓展安装位，可以适配不同电路插槽的安装需求，不需要重新开模制作底盘，提升构件的通用适配能力，降低生产过程中的物料种类，减少仓储和加工的管理成本。实际装配时，底盘通过侧边的固定孔与机柜立柱连接，

　　安装公差控制在合理范围内，既保证安装时的对位顺畅，也避免间隙过大导致设备运行过程中产生共振异响，表面处理根据基材不同做对应工艺，钢质版本做发黑或者喷塑处理提升防锈能力，不锈钢版本做拉丝处理兼顾防锈和外观质感，满足不同档次设备的外观需求。
