微型车床集成式USB控制电源装置

　　这套集成装置主要面向小型桌面级车床的电控改造场景，针对个人DIY加工、小型工坊精密零件试制的使用需求设计，将步进驱动模块、USB运动控制单元、设备供电电源整合为一体化组件，解决了零散电控元件布线杂乱、安装占位大、抗干扰能力弱的实际问题。在小型车床的日常使用中，不少使用者会遇到电控元件分散布置带来的接线错误、信号受干扰丢步、台架空间被零散元件挤占的问题，这套装置在设计之初就瞄准这些痛点，将所有核心电控元件集成在统一的金属壳体内，直接适配台架下方的安装空间，不需要额外制作独立的电控安装盒，大幅缩减了现场安装的布线工作量。

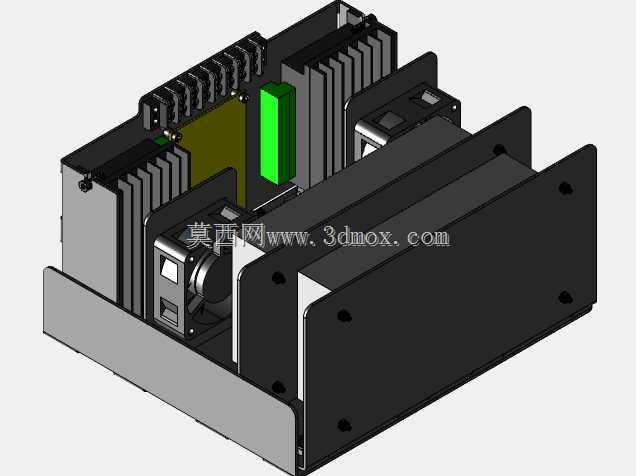

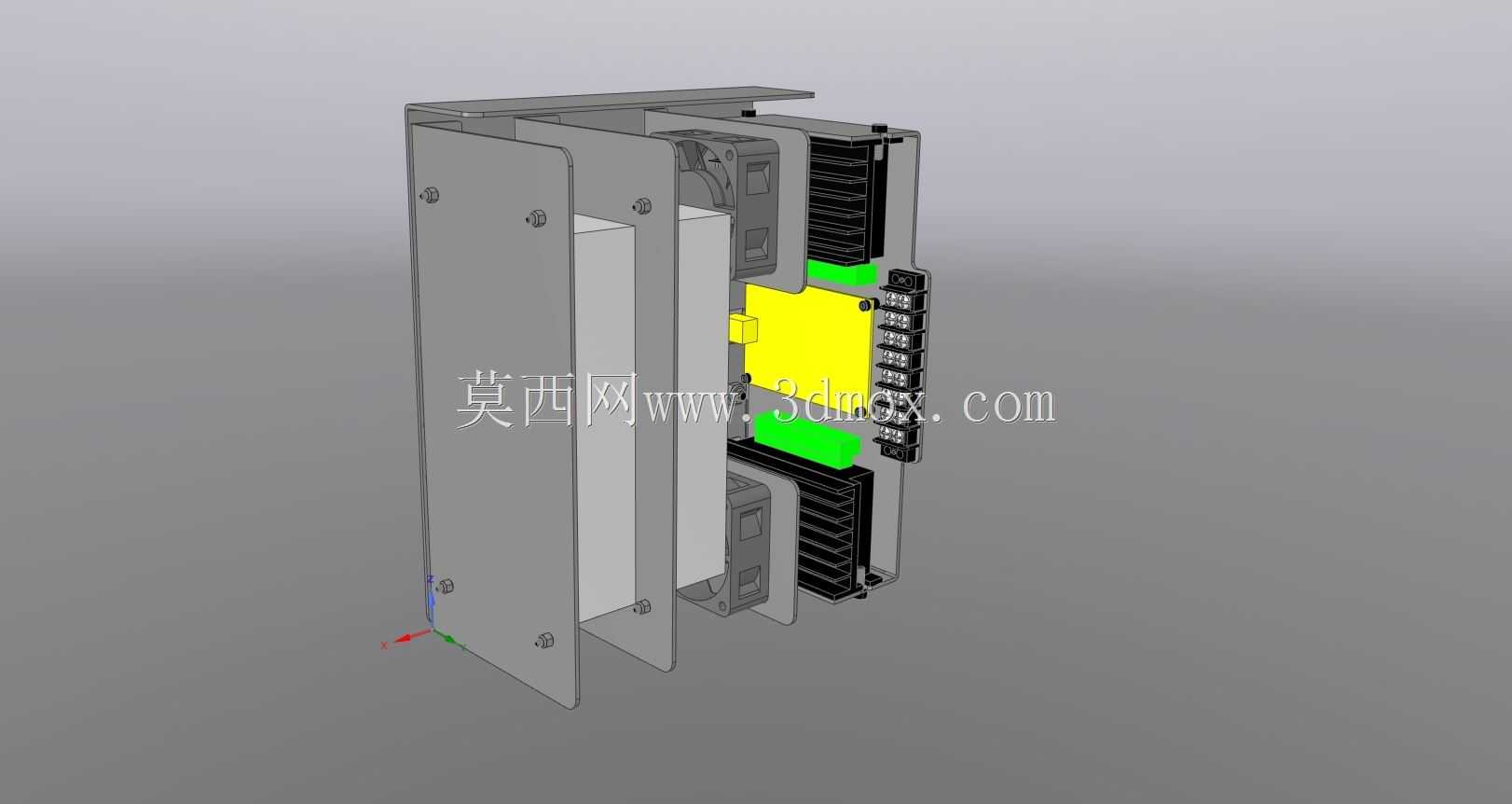

　　装置的安装基准依托台架下方2x2英寸的安装型材位设计，壳体通过焊接方式固定在台架下部的支撑结构上，向上延伸的支撑结构直接兼容VESA标准安装位，可直接固定配套的监视显示屏，不需要额外为显示屏设计独立的安装支架，充分利用了台架到显示屏之间的闲置空间，不会占用车床工作台面的操作区域，也不会干涉刀架的往复运动行程。驱动模块部分在原有TB6600步进驱动的基础上做了散热结构优化，没有采用垫片两侧点胶固定的常规方式，而是让散热器与驱动芯片顶部的垫片直接物理接触，通过极厚的导热化合物填充接触面间隙，既保证了散热路径的低阻特性，也避免了长期运行后胶体老化导致垫片移位、散热失效的问题，在连续长时间的主轴高频脉冲输出工况下，驱动芯片的温升能稳定控制在合理区间，不会出现过热降频或者驱动烧毁的情况。

　　控制单元采用USBMach接口方案，对板载的光隔离器件做了硬件迭代，替换了原有无法跟上42Hz主轴折射脉冲率的光耦元件，保证高速运动时的脉冲信号传输不丢步、不延迟，能精准匹配小型车床车削小螺距螺纹、精密端面进给的加工需求。供电单元采用12V 18A的直流输出规格，电源模块取自成熟的小型PC电源方案，分别为控制板、驱动模块提供独立的供电回路，避免驱动模块大电流工作时的电压波动干扰控制信号的稳定传输。接口部分配置了标准DB9连接器，分别对应X轴、Y轴的步进驱动输出，同时预留了主轴输入索引、0-10VDC主轴速度输出的接口，双8位接线盒的安装位置预留了充足的接线空间，即便是最后阶段才确定接线方案的改造场景，也能灵活适配不同的接线需求，不需要额外在壳体上开孔扩槽。

　　在实际负载测试中，这套装置搭配低成本踏板模块在Mach3系统下连续运行，没有出现踏板信号丢失、驱动过热保护的异常情况，运行稳定性远超零散元件拼接的电控方案。使用者也可以根据自身需求，替换更高规格的步进驱动模块、基于FPGA的高性能控制板，或者升级24V供电电源，壳体内部预留的安装空间能兼容不同规格的替换元件，不需要重新制作外壳，不同配置组合下的电控性能可以覆盖从简易软金属加工到精密小钢件车削的不同需求，整体改造成本远低于采购成品精密微型车床电控系统的投入，同时安装兼容性更强，能适配多数桌面级微型车床的台架结构。装置的金属壳体同时起到电磁屏蔽的作用，能隔绝车间内其他设备的电磁干扰，避免USB通信出现中断、脉冲计数错误的问题，所有接口都布置在壳体的同一侧，外部接线整理后可以沿着台架支撑型材走线，整体外观整洁，也方便后期检修时排查线路故障。
