奥迪Quattro前差速器变速器三维结构

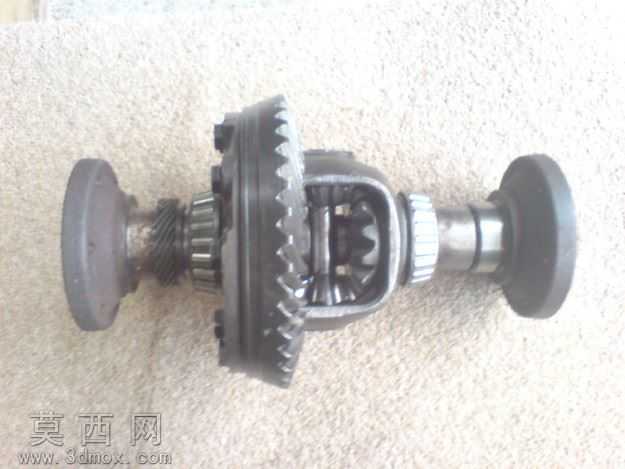

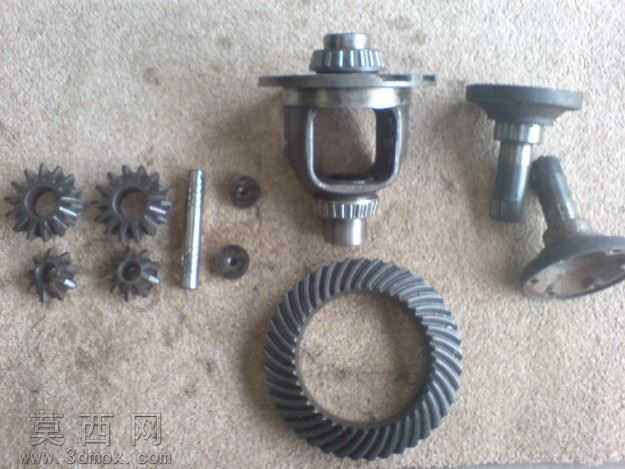

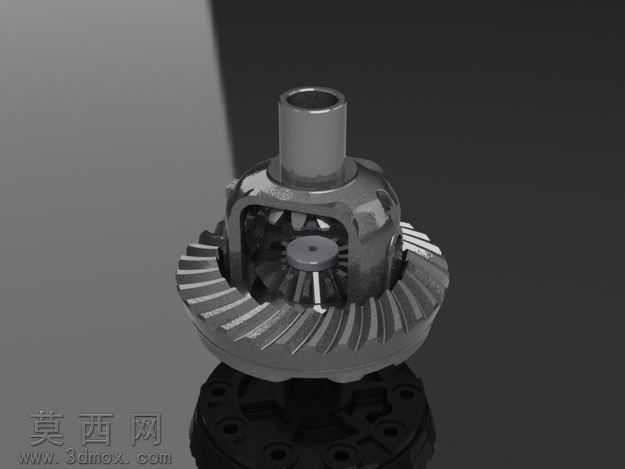

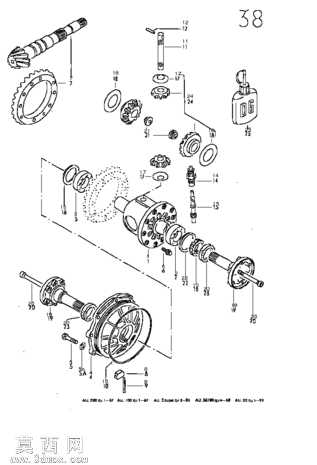

本模型为奥迪Quattro车型配套的016型前差速器变速器总成，建模过程严格参考实车传动部件的测绘尺寸，在三维建模软件中完成全参数化结构搭建，完整还原了差速器与变速器集成的核心传动逻辑。模型整体采用自上而下的装配设计思路，先搭建主减速器壳体、输入法兰、差速器壳、主从动锥齿轮、行星齿轮、半轴齿轮等核心部件的基准骨架，再逐一完成单个零件的细节建模，确保各部件的装配间隙、啮合位置完全匹配实车的传动配合要求。渲染阶段采用金属材质搭配哑光壳体材质，对齿轮齿面做了细微的加工纹理处理，还原金属锻件的真实质感，壳体部分做了铸铝材质的磨砂效果，搭配场景内的柔和打光，清晰呈现出差速器内部的齿轮啮合结构与外部连接法兰的安装细节。结构设计上，模型完整复现了Quattro前差速器的动力传递路径：动力从顶部输入法兰传入后，经主动锥齿轮传递至从动盆齿，带动差速器壳转动，再通过行星齿轮与半轴齿轮的啮合，将动力分配至两侧输出轴，同时可在车辆转向时允许两侧车轮以不同转速转动，避免轮胎拖滑。建模过程中对齿轮的齿形参数做了精准还原，包括主减速比对应的齿顶高、齿根高、压力角等参数，确保齿轮啮合的运动仿真可正常运行，差速器内部的十字轴、行星齿轮垫片、半轴齿轮垫片等细小零件也未做省略，完整呈现了总成的装配层级。该模型可用于汽车传动系统的教学演示、结构原理讲解，也可作为整车传动系统匹配设计的参考模型，帮助设计人员理解纵置四驱车型前差速器的布置逻辑与结构特点，为同类型传动部件的设计优化提供直观的三维参考。
