手推式吸尘清扫洗地一体机三维设计

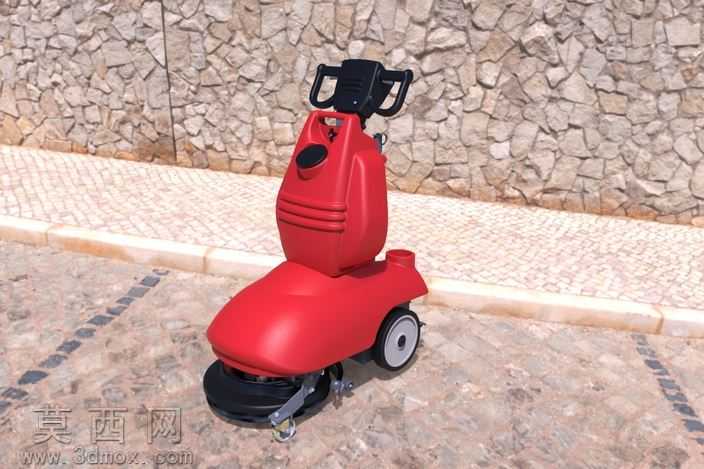

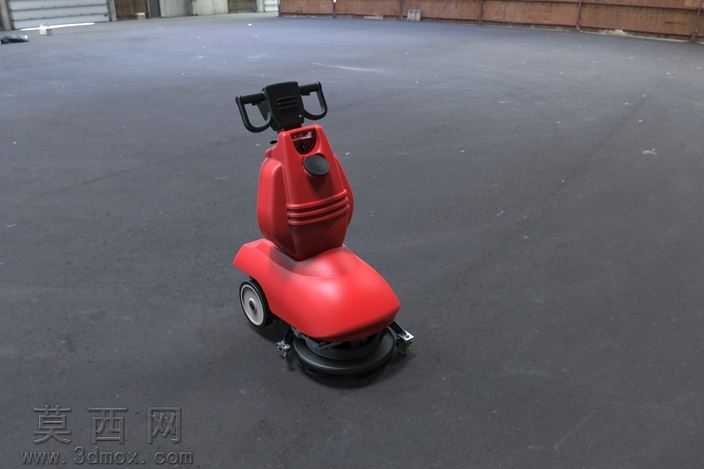

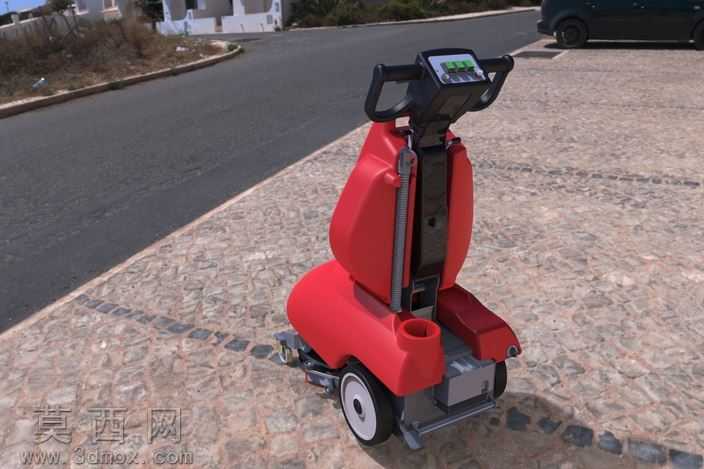

本模型为手推式带吸尘功能的洗地清扫一体机，建模过程中严格遵循商用清洁设备的实际工程比例，先通过草绘勾勒出整机的轮廓基准，依次完成机身主体、操作扶手、清洁刷盘、行走轮组、污水回收组件、吸尘模块的结构搭建。建模时对机身外壳做了一体化曲面处理，通过放样、曲面剪裁、加厚等操作还原红色塑料壳体的流畅弧面，既保证外观的圆润质感，也贴合实际设备滚塑成型的工艺特征，壳体表面预留的操作按钮凹槽、扶手安装位、污水箱开盖结构都做了精准的结构匹配，避免出现装配干涉问题。操作扶手部分采用人机工程学设计，建模时调整了扶手的倾斜角度与握持区域的弧度，还原黑色防滑握把的结构特征，扶手与机身的连接转轴做了可活动的结构预留，能够模拟实际使用中扶手高度调节的动作逻辑。底部清洁模块是建模的核心部分，分别构建了盘刷的刷丝阵列结构、刷盘驱动连接座、吸水扒的橡胶刮条组件、支撑万向轮的转向结构，其中刷丝部分采用阵列特征快速生成均匀排布的刷毛形态，吸水扒的刮条做了柔性材质的结构区分，还原其贴合地面完成污水回收的功能形态。行走轮组部分还原了后轮的防滑橡胶胎面、轮毂支撑结构，前轮万向轮的转向支架与滚轮结构都做了细节刻画，保证整机的行走支撑结构完整合理。材质渲染阶段，机身主体赋予亮面红色工程塑料材质，调整材质的反光度与粗糙度模拟塑料外壳的光泽质感，扶手握把赋予哑光黑色软胶材质，刷盘刷毛赋予深色耐磨尼龙材质，行走轮胎赋予黑色橡胶材质，轮毂部分赋予银灰色硬质塑料材质，地面场景搭配石质地砖与毛石墙面材质，通过环境光遮蔽效果突出整机的结构层次，让渲染效果贴近真实设备的户外使用场景。结构设计上整合了清水喷洒、滚刷清洁、污水回收、吸尘过滤四大功能模块，各组件的装配位置都参考实际洗地机的功能逻辑，清水箱与污水箱在机身内部做了独立的腔体划分，吸尘风道沿机身侧部布局避免与水路产生干涉，整机结构紧凑，手推式的形态适配商场、车间、户外步道等多种场景的地面清洁作业需求，模型完整还原了设备的外观特征与核心结构，可用于清洁设备的结构展示、方案演示等用途。
