户外中压电力电缆终端连接结构

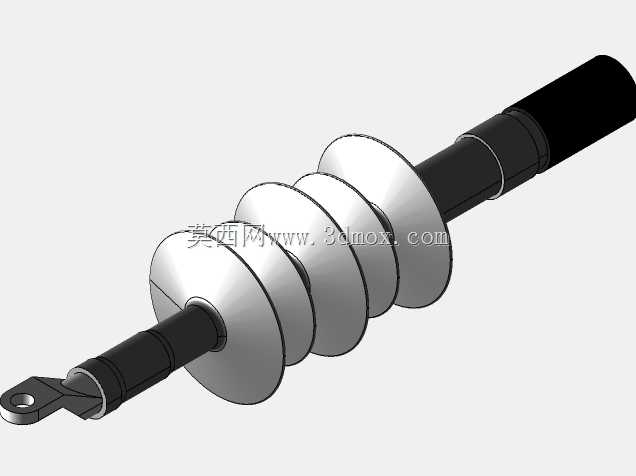

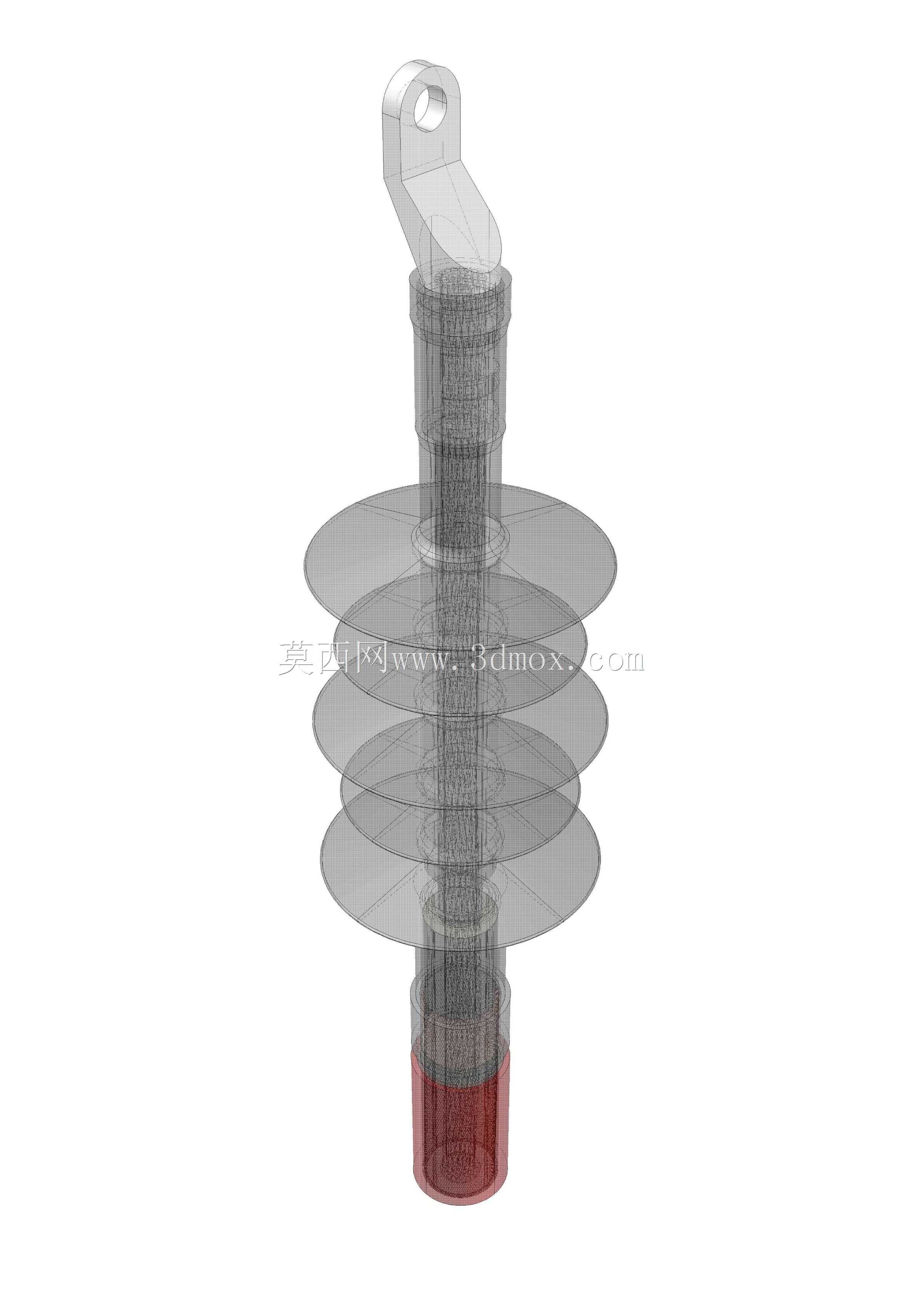

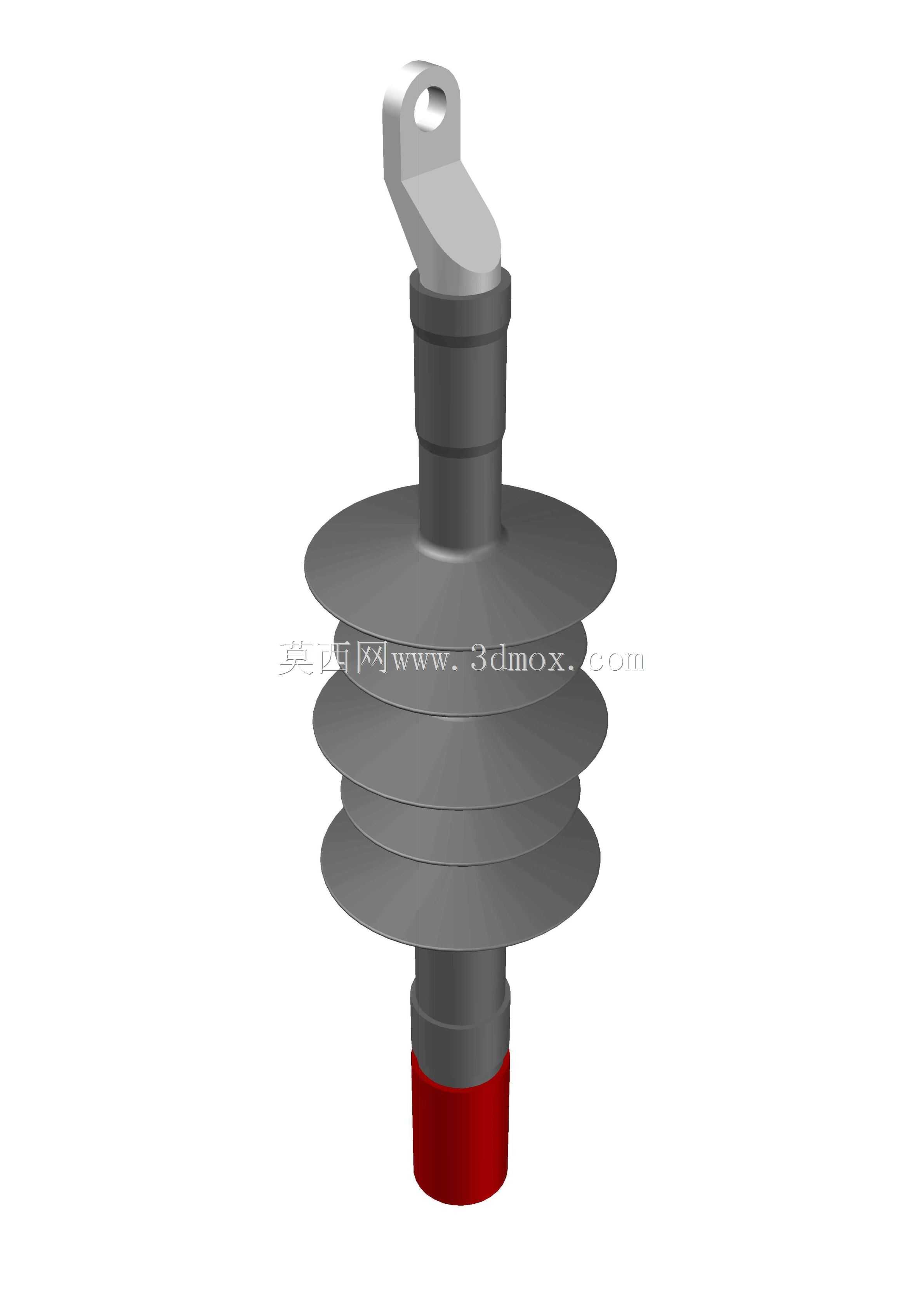

　　在城市配网架空线入地改造、工业园区10-35kV供电线路架设、山区风电外送线路户外接驳环节，中压室外电缆终端是实现电缆与架空母线、户外环网柜、柱上开关可靠连接的核心电力附件，其结构设计直接决定户外恶劣工况下的供电可靠性。做这类终端的三维结构设计时，首先要锚定户外长期运行的环境边界：安装位置通常在户外杆塔距地2.5米以上的支架处，或是户外环网柜的下沿进线端，常年要耐受紫外线直射、-40℃到85℃的环境温差、暴雨喷淋、盐雾腐蚀以及瞬时大风带来的线缆摆动拉扯，因此整体结构的密封性能、机械抗拉强度、外绝缘爬电距离是设计阶段的核心考量指标。从结构组成来看，这类终端的上部为出线金具，采用铜质镀锡材质，接触面设计成平面压接结构，配套防松螺栓组，

　　能适配截面从50mm²到400mm²的中压铜芯、铝芯电缆，压接部位预留了应力锥安装位，避免电缆屏蔽层切断处的电场集中，这部分的尺寸设计要严格匹配对应电压等级的电场分布要求，应力锥的锥面角度通常控制在12°到15°之间，保证与电缆外半导层的贴合压力均匀，杜绝局部气隙引发的局部放电。终端的外绝缘护套采用硅橡胶整体模压成型，伞裙结构采用大小伞交替排布，大伞伸出长度比小伞多出20mm，能在暴雨天气下有效阻断伞裙间的水流连续通路，避免污闪事故，爬电距离按照Ⅲ级污秽等级设计，每千伏电压对应不低于25mm的爬电长度，满足沿海、重工业污染区的使用要求。下部的电缆密封结构采用多层卡箍配合三元乙丙橡胶密封圈，密封圈的压缩量控制在25%到30%之间，

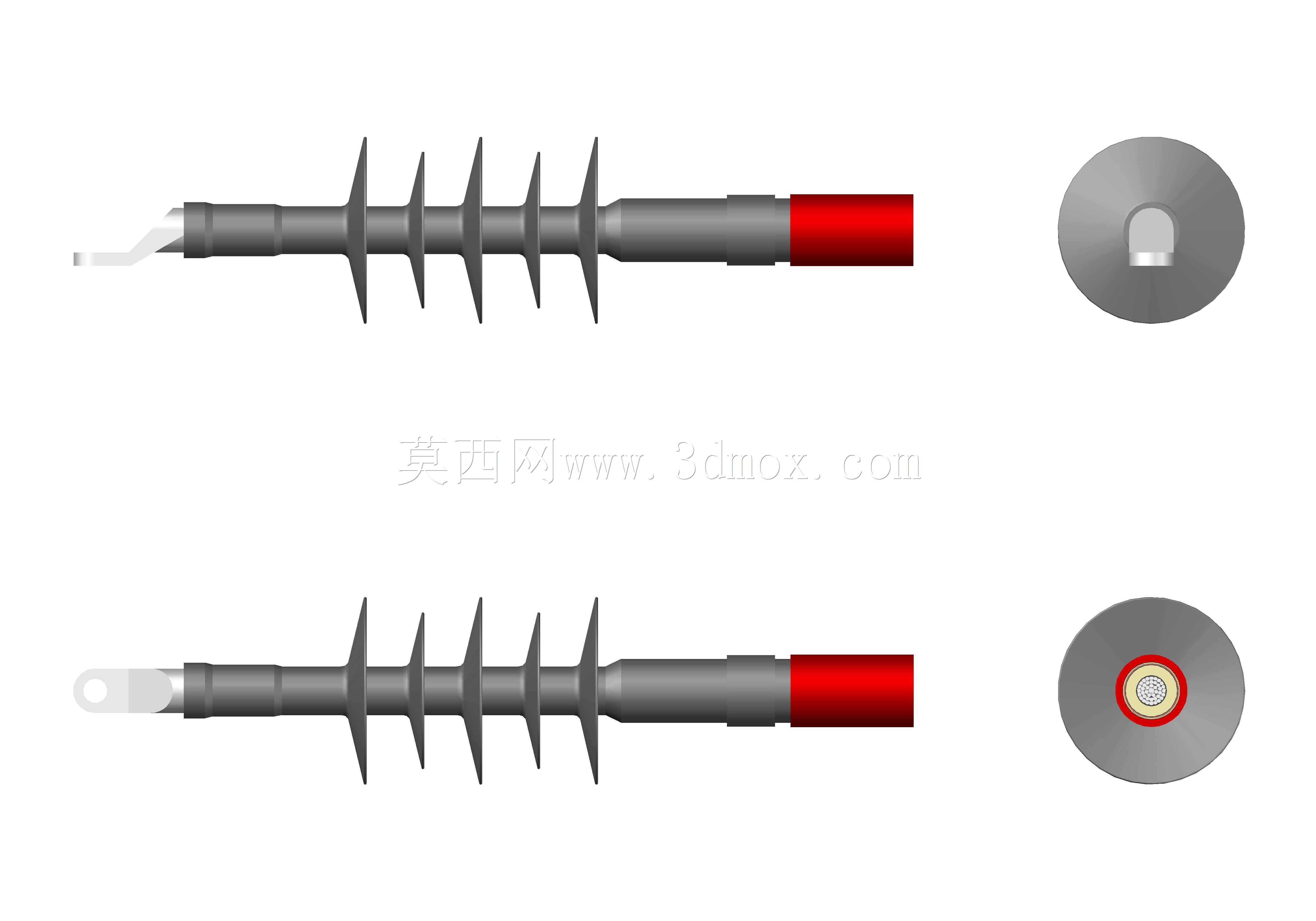

　　既能抱紧电缆外护套实现IP68级的密封效果，又不会因为压缩量过大导致电缆外护套出现长期蠕变破损，密封段下方预留了接地引出线的位置，接地端子采用不锈钢材质，能可靠连接电缆的金属屏蔽层与铠装层，实现故障电流的可靠泄放。设计安装边界时，要考虑现场施工的操作空间：终端整体长度根据电压等级不同控制在350mm到650mm之间，安装时需要在电缆端部预留不小于800mm的 straight 段，方便现场剥切电缆、套装应力锥与密封组件，终端与相邻相的带电部位净距不小于200mm，对接地构件的空气间隙不小于150mm，满足户外配电装置的安全距离要求。另外，终端的尾管部位设计了防滑槽结构，配合固定金具能将终端牢牢固定在杆塔支架或是柜体进线口，

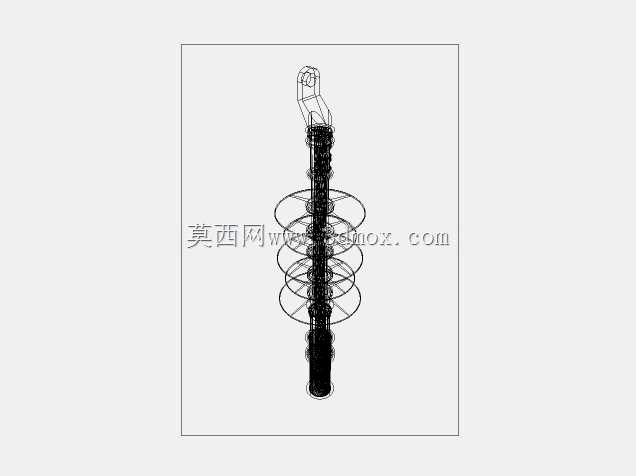

　　能承受不超过2kN的纵向拉力，避免电缆自重或是风摆导致的终端移位、密封失效。在实际选型应用中，这类终端还要匹配电缆的绝缘类型，交联聚乙烯绝缘电缆与聚氯乙烯绝缘电缆对应的应力锥尺寸、密封卡箍的内径都有细微差别，建模时要做参数化的结构调整，保证不同规格的零部件可以快速替换，方便设计人员根据项目的电缆参数快速调整模型尺寸，输出对应的加工图纸与装配指导文件。做结构校验时，还要重点模拟终端在极端温差下的材料形变差，硅橡胶护套与内部环氧增强件、金属金具的热膨胀系数差异较大，在连接部位设计了弹性补偿结构，避免低温下材料收缩导致的密封失效，或是高温下材料膨胀引发的内部应力过大开裂。
