中压户外套管绝缘子结构设计

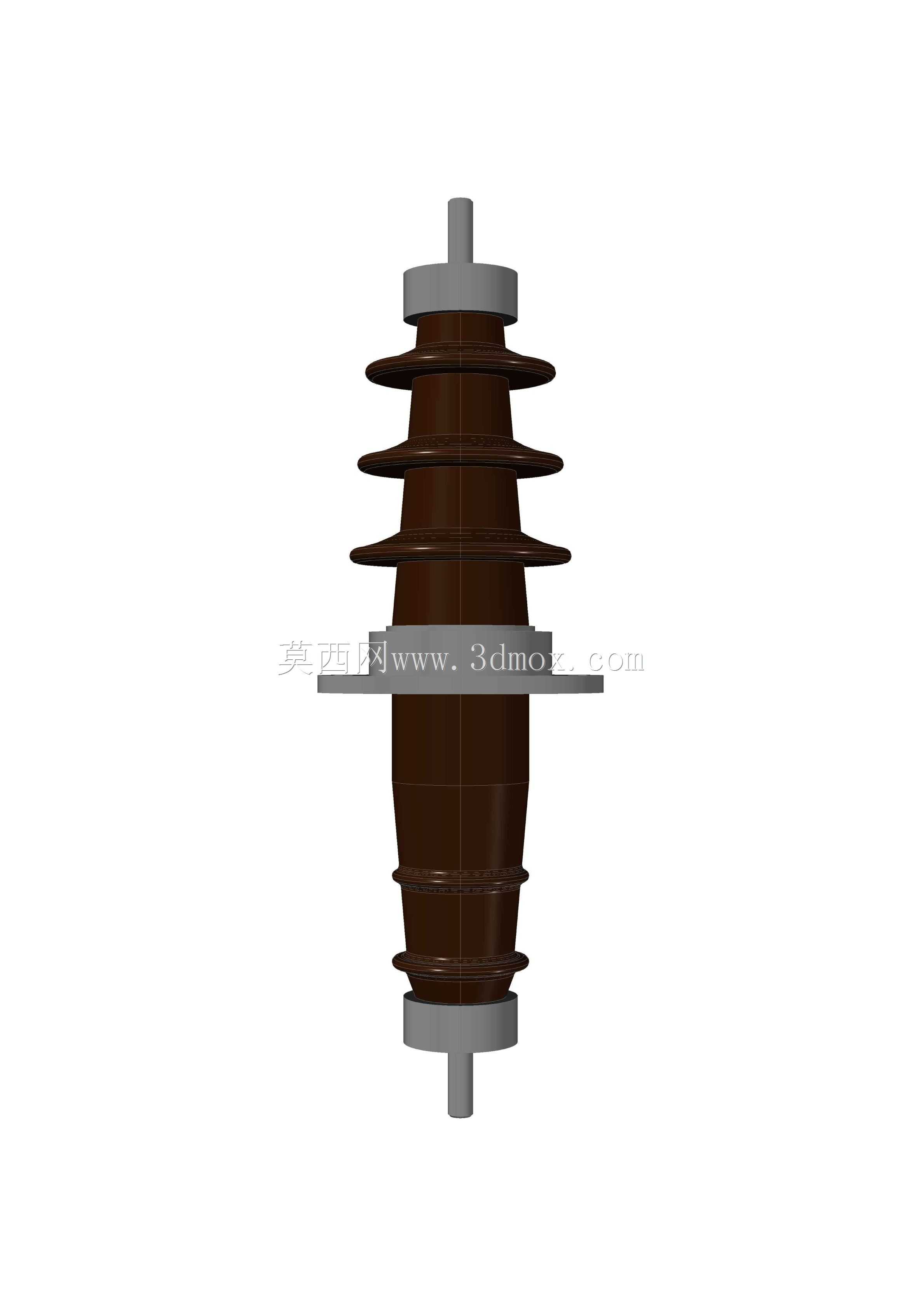

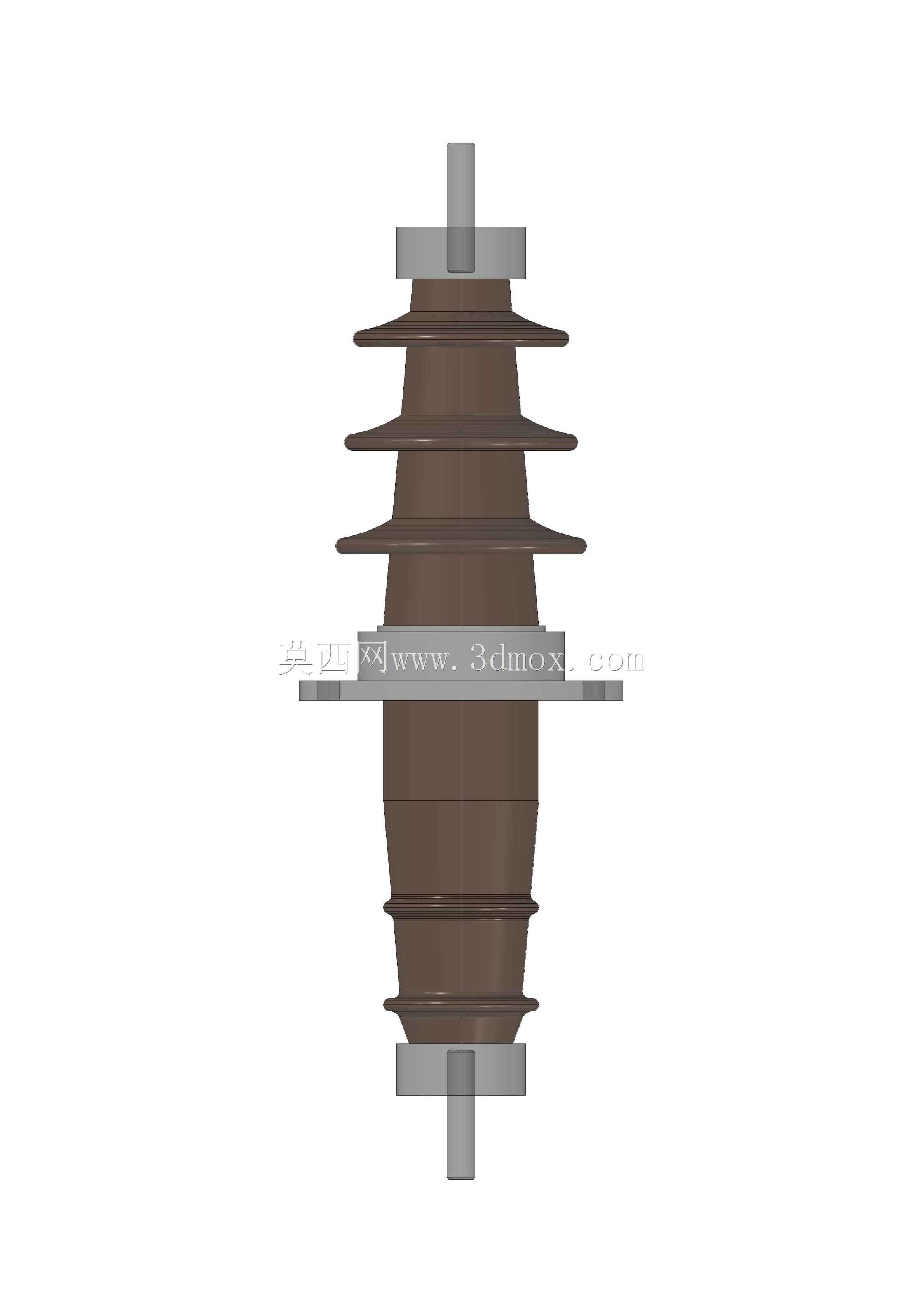

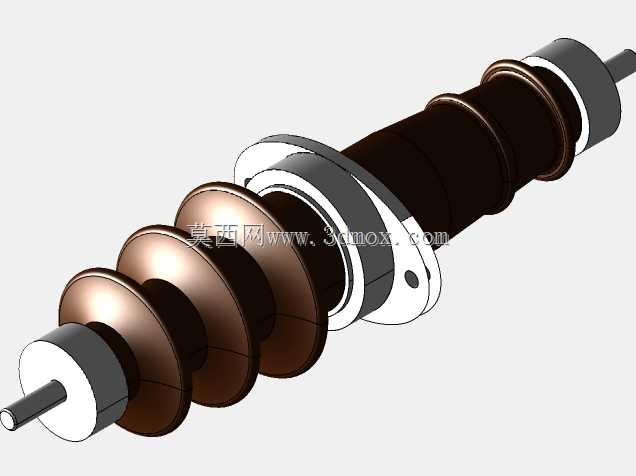

　　在城乡10kV-20kV电压等级的户外配电系统中，穿墙套管绝缘子是连接柜体内部与外部架空线路的核心绝缘支撑部件，这类部件常年暴露在户外环境，需要同时应对日晒雨淋、温差变化、污秽沉积以及短时过电压的多重考验，PRBO-20型套管绝缘子的结构设计，正是围绕户外中压场景的实际工况展开的。从结构布局来看，该绝缘子采用棕褐色瓷质绝缘主体作为核心绝缘介质，瓷件表面设置了多层伞裙结构，这种不等径的伞裙排布并非随意设计，每一层伞裙的伸出长度、相邻伞裙的间距都经过爬电距离核算，能够在雨天让雨水顺着伞裙边缘滴落，避免形成连续的导电水膜，同时在积污状态下也能保证足够的爬电距离，满足户外污秽等级下的绝缘要求，避免发生沿面闪络事故。

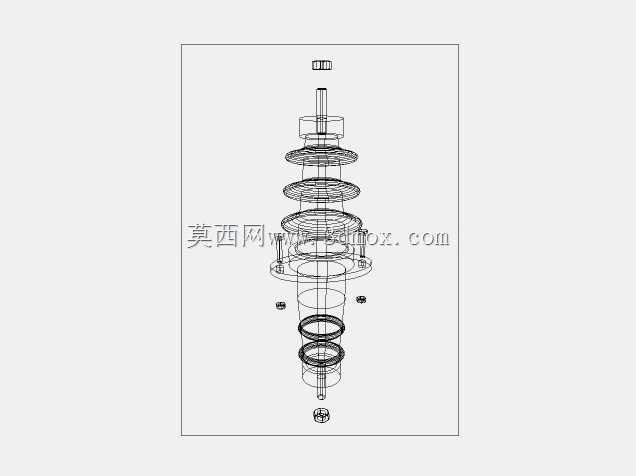

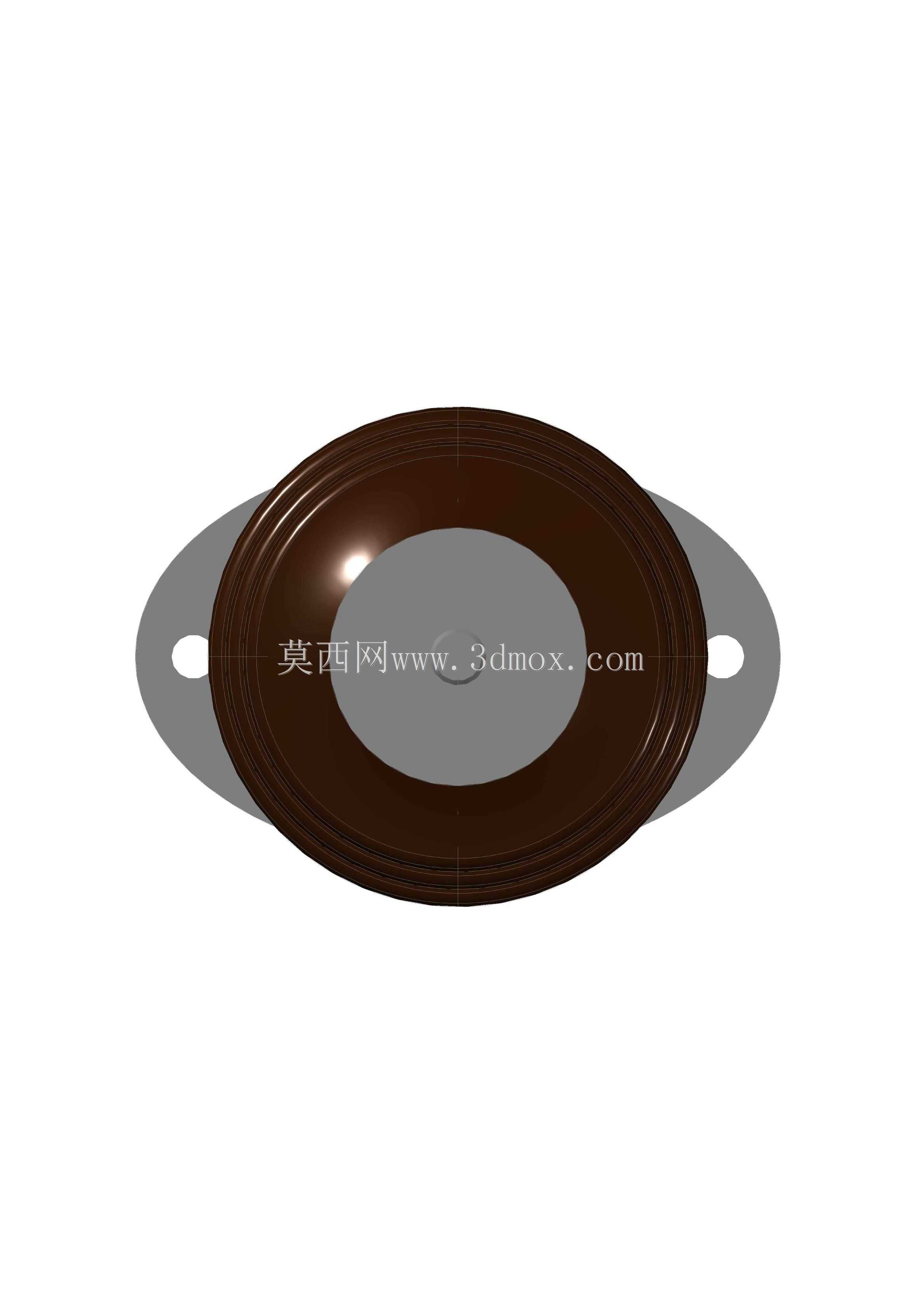

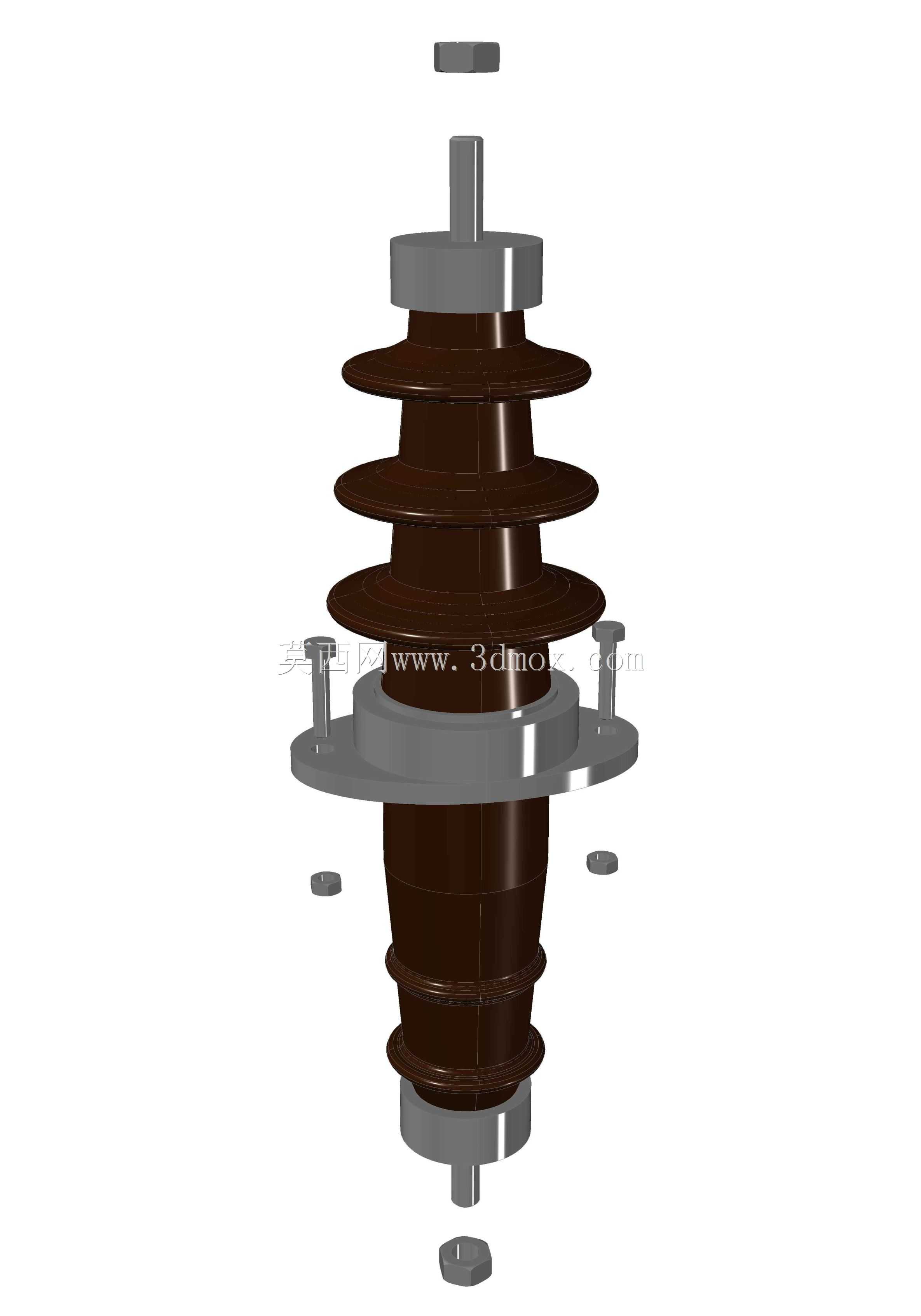

　　上下两端的金属嵌件是承担机械连接与导电配合的关键结构，上端的金属接杆用于连接外部架空引线，下端的金属接杆伸入柜体内部连接母排，中间的金属安装法兰是整个部件的安装基准面，法兰上预留的均匀分布的安装孔，能够直接与柜体的穿墙安装面板配合，安装时只需在法兰与面板之间加装密封橡胶垫，就能实现柜体开孔处的防水密封，防止雨水顺着安装缝隙渗入柜内。设计过程中首先要确定的是安装边界尺寸，法兰的外径决定了柜体开孔的最小直径，法兰上安装孔的中心距需要匹配标准中压柜体的穿墙安装孔位规范，避免现场安装时出现孔位错位无法装配的问题；绝缘主体的轴向长度需要同时满足两个要求，一是柜外部分的长度要保证带电部分与柜体外壳之间有足够的空气绝缘距离，

　　二是柜内部分的长度要保证伸入柜内的带电部分与柜内其他构件之间的安全净距，避免不同电位部件之间发生放电。金属嵌件与瓷件的结合部位采用了胶装结构，胶装层的厚度、胶装材料的粘结强度直接决定了部件的机械承载能力，毕竟户外引线在风力作用下会产生持续的机械载荷，要是胶装强度不足，长期运行后可能出现瓷件与金属件松动，甚至引线脱落的事故。伞裙的外形设计也做了圆弧过渡处理，没有尖锐的棱角，一方面是避免瓷件烧制过程中出现应力集中导致开裂，另一方面是减少尖端电场集中，降低局部放电的起始电压，提升长期运行的绝缘稳定性。上下两端的金属件都做了防锈镀层处理，能够抵御户外潮湿环境下的锈蚀，保证长期接触导电的可靠性，法兰的安装面加工有平整的密封面，

　　和密封垫配合时能够均匀压紧，不会出现局部间隙导致的密封失效。在实际选型应用中，这类套管绝缘子多用于户外柱上变压器的低压侧出线、户外环网柜的进出线穿墙位置、箱式变电站的外壳穿墙部位，相比纯瓷的无伞裙套管，这种带多层伞裙的结构爬电距离更大，更适合多雨、多尘的户外环境，不需要额外增加绝缘护套就能满足绝缘要求。建模过程中需要特别注意瓷件与金属嵌件的同轴度要求，要是同轴度偏差过大，安装后接杆会出现偏斜，导致引线连接时产生额外的机械应力，长期受力可能导致瓷件根部开裂；另外伞裙的边缘厚度要控制在合理范围，过薄容易在运输安装过程中出现崩边缺损，过厚则会增加不必要的材料成本，同时也会影响伞裙的疏水效果。安装法兰的厚度也要满足机械强度要求，在拧紧安装螺栓时不能出现法兰变形，否则会导致密封面贴合不严密，出现渗水隐患。整个部件的结构没有多余的复杂构件，所有的外形设计都围绕绝缘性能、机械强度、安装便利性三个核心目标展开，没有冗余的装饰性结构，完全是面向工程实际应用的功能化设计，每一处尺寸的确定都对应着实际工况下的具体需求，比如伞裙的倾斜角度设置为5度左右，既能够保证雨水顺利流下，又不会因为角度过小导致积污难以被雨水冲刷，也不会因为角度过大增加整体的外形尺寸。
