中压户外支架式绝缘子INK-20结构设计

　　做电力配套结构设计快十年，经手的户外中压绝缘件少说也有几十款，这款INK-20支架绝缘子是城网农网架空改造里用得非常普遍的一款，很多台区、户外柱上开关的侧装固定位都能见到它的身影。不同于线路上悬垂的绝缘子串，这款是刚性支架式结构，核心作用是在带电导体和接地安装支架之间形成可靠绝缘隔断，同时承担固定载流部件的机械载荷，户外环境下要同时扛住电气绝缘、机械承重、耐候老化三重考验，设计的时候每一处结构都得抠实。

　　先讲实际应用场景，这类绝缘子主要用在10kV-20kV电压等级的户外配电装置上，常见的安装位置包括柱上断路器的进出线侧支撑、户外环网柜的外接母排固定、台架式变压器的低压侧引线支撑、厂区户外配电构架的母线固定，还有一些户外临时用电设施的带电体隔离。和户内绝缘子比，它要直面户外的复杂工况：夏季暴晒下表面温度能到七十摄氏度以上，冬季低温可能跌破零下三十摄氏度，沿海区域要扛盐雾腐蚀，工业区要耐受酸雨、粉尘附着，雨季还要经历连续降雨的冲刷，甚至部分高海拔区域还要考虑紫外线强辐照、低气压下的绝缘性能衰减，所以结构设计从一开始就没走户内件的简化路线。

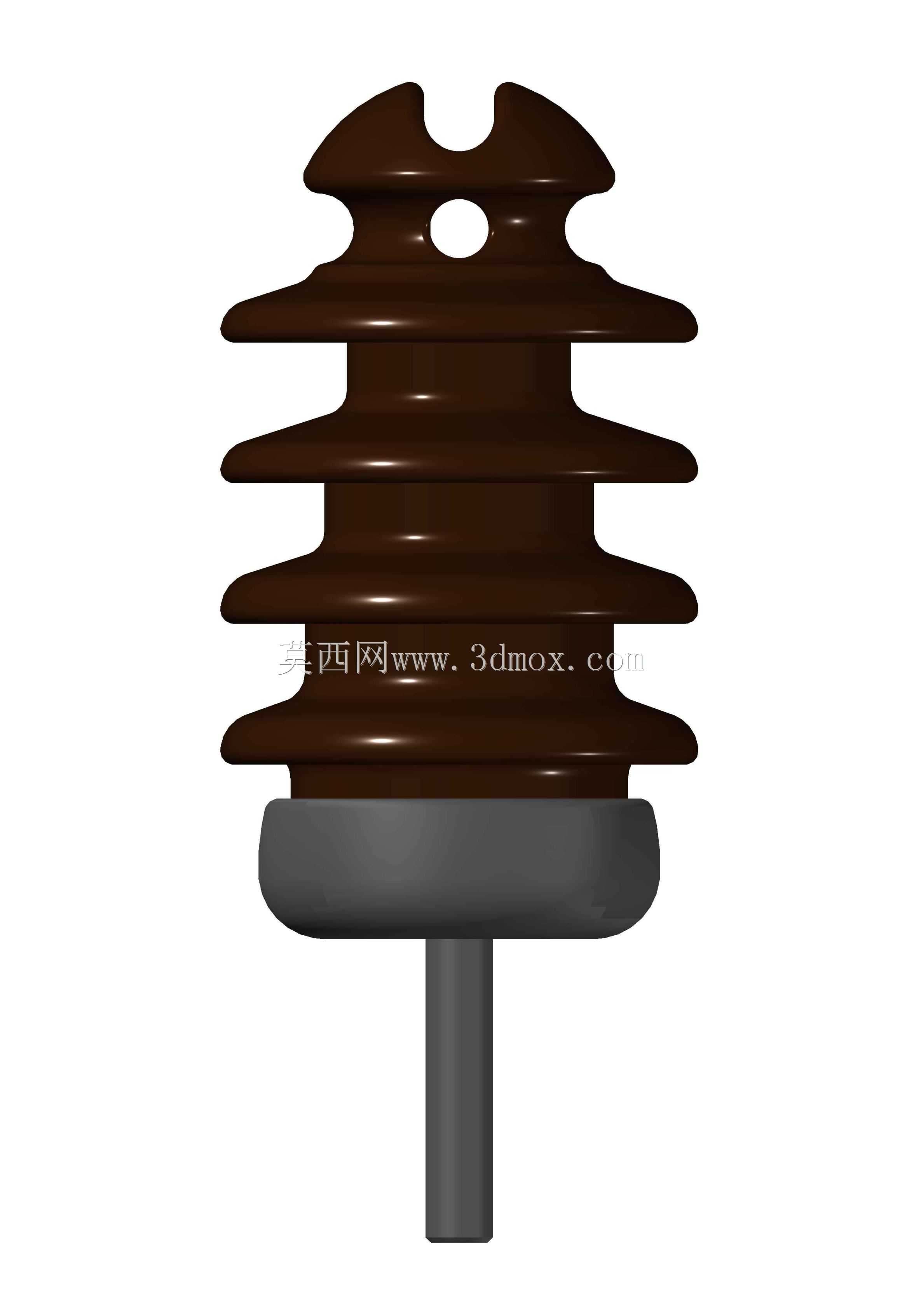

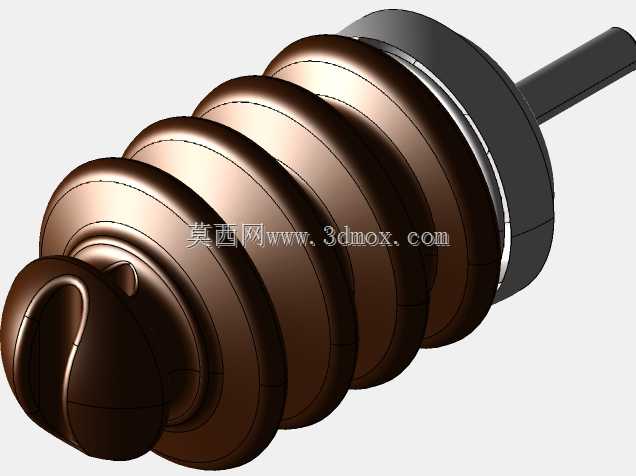

　　从功能特性拆解，这款绝缘子采用棕褐色的瓷质绝缘主体，这是户外中压绝缘件非常成熟的材质选择，瓷体本身的体积电阻率高，介质损耗小，长期在工频电压下不会出现明显的绝缘老化，而且瓷表面的硬质釉层致密光滑，一方面不容易积污，下雨的时候雨水能顺着伞裙表面快速流走，形成连续的水膜也不容易被击穿，另一方面釉层抗紫外线、抗腐蚀能力强，户外使用二三十年表面也不会出现粉化、开裂的问题。绝缘主体做了五层大小错落的伞裙结构，这个设计不是随便堆层数的：伞裙的外沿做了向下的滴水檐结构，下雨的时候水滴会顺着伞裙边缘直接滴落，不会在相邻伞裙之间形成连续的导电水带，有效提升雨天的闪络电压；相邻伞裙之间的间距经过校核，哪怕表面附着一定厚度的工业粉尘、盐碱积污，在工频过电压、雷电冲击电压下也不容易发生沿面闪络。最顶部的伞裙直径比下方几层稍大，能给下层伞裙遮挡一部分直落的雨水和直晒的阳光，减缓下层伞裙的积污和老化速度。

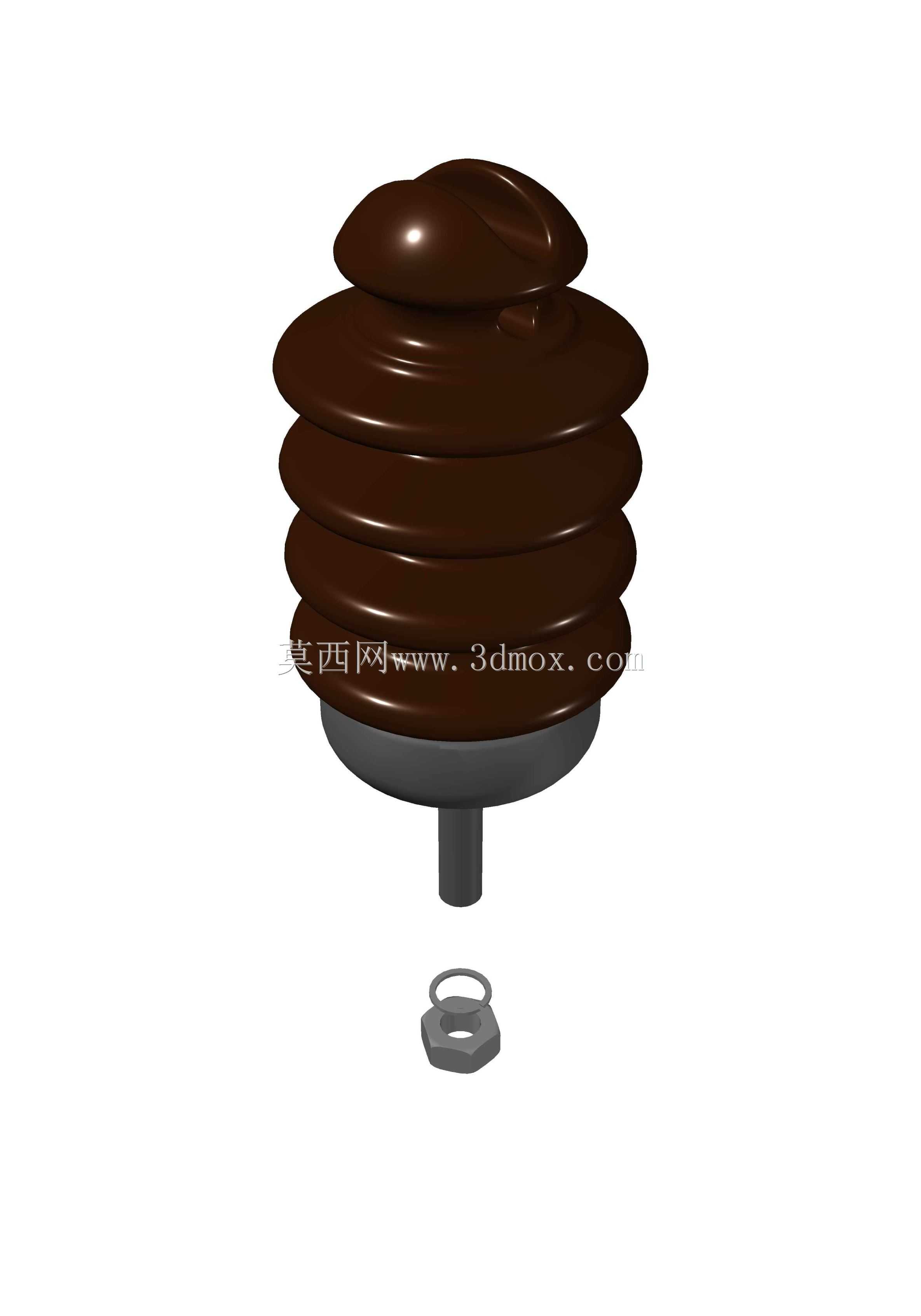

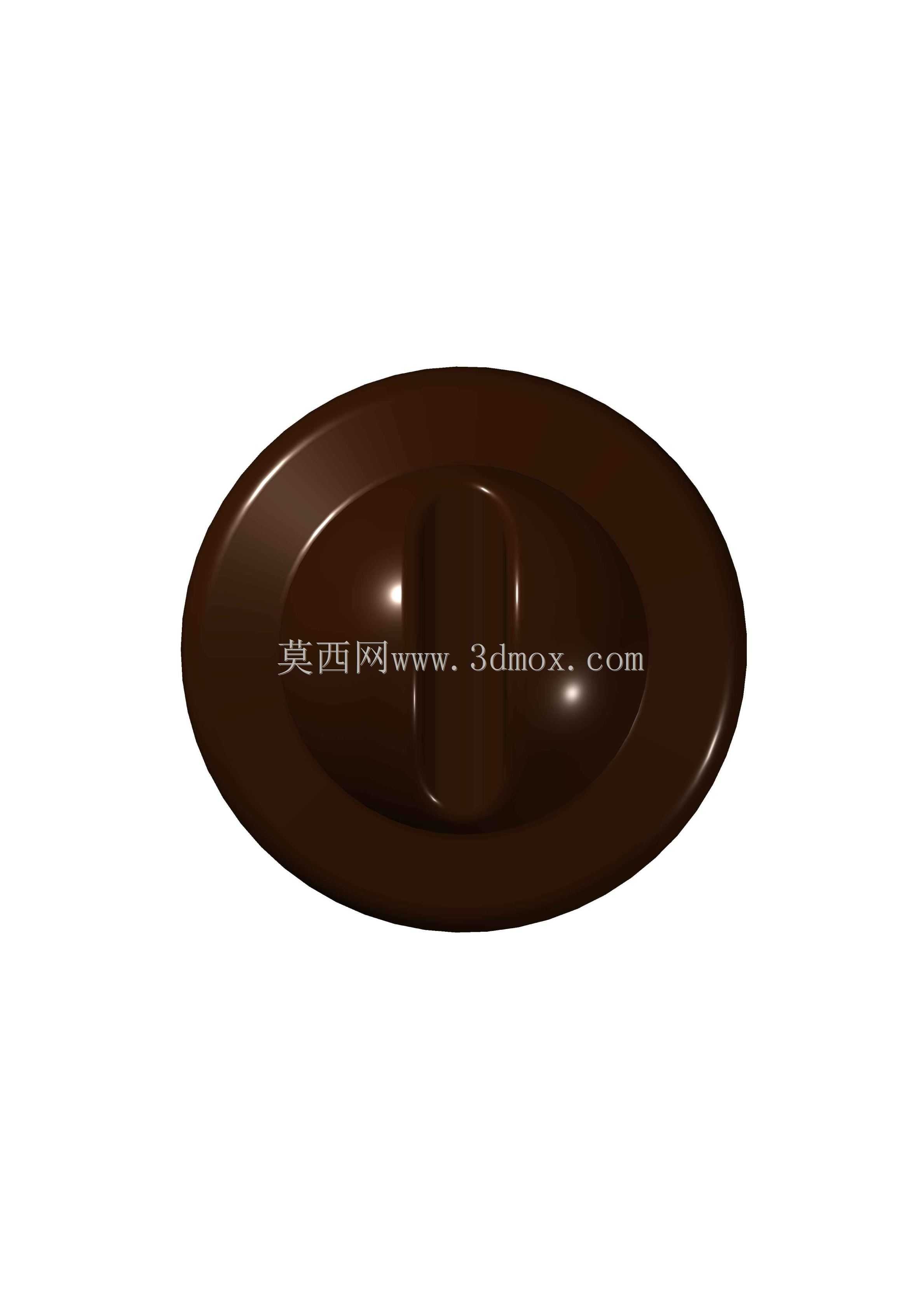

　　再看安装结构的设计思路，绝缘主体下方是一体式的金属嵌装底座，金属部分和瓷体之间采用水泥胶装结构，胶装位置做了缓冲层，避免金属和瓷体因为热膨胀系数差异，在温度剧烈变化的时候出现应力集中把瓷体撑裂。底座下方伸出的圆柱形金属安装螺杆，是和安装支架配合的固定结构，配套的六角螺母带防滑垫圈，安装的时候直接把螺杆穿过支架上的预制安装孔，拧紧螺母就能完成固定，不需要额外做复杂的连接结构，现场施工的时候哪怕是高空作业，单人用普通扳手就能完成安装，效率很高。这里要注意安装边界：螺杆的伸出长度是经过匹配的，适配厚度4-10mm的角钢安装支架，支架上的安装孔直径要比螺杆大1-2mm，方便安装的时候调整位置，但是不能过大，否则固定后会出现晃动，长期受风力、电动力影响容易出现胶装位置松动。绝缘主体顶部的固定位是用来承接带电导体的，不管是固定铜排还是铝排，或者是固定引线线夹，都要保证导体和绝缘件顶部的接触面积足够，固定螺栓的扭矩控制在合理范围，不能用力过猛把瓷体顶部压裂。

　　外形尺寸方面，这款绝缘子的整体高度是按照20kV电压等级的绝缘距离要求设计的，带电部分到接地支架之间的沿面爬电距离满足户外污秽等级II级以上的使用要求，不需要额外增加绝缘护套就能直接用在大部分户外场景。伞裙的最大直径控制在合理范围，不会因为伞裙过大导致整体受风面积增加，在大风天气下能降低风载荷对安装支架的冲击力，避免长期风振导致固定螺栓松动。瓷体和金属底座的胶装位置做了圆弧过渡，没有尖锐的棱角，一方面避免生产、运输过程中出现磕碰掉瓷，另一方面能均匀分散安装和运行过程中的机械应力，不会出现应力集中点。

　　实际选型使用的时候，要注意几个容易踩坑的点：首先是安装前要检查瓷体表面有没有裂纹、缺釉，金属嵌件有没有锈蚀，胶装位置有没有松动，哪怕是很细微的裂纹，在雨天受潮之后都可能导致绝缘击穿；其次是固定的时候，螺母下面必须加装平垫圈和弹簧垫圈，弹簧垫圈要压平，保证长期运行下螺栓不会因为振动松脱；第三是如果用在重污秽区域，比如水泥厂、化工厂附近，要适当增加清扫周期，或者选用爬电距离更大的防污型绝缘子，不要强行用普通型替代，否则容易发生污闪事故。另外，这款绝缘子的机械承重是有明确限值的，不能用来固定重量过大的载流部件，也不能作为受力构件承担额外的拉力，它的核心作用是绝缘支撑，超出机械载荷使用会导致瓷体断裂，引发带电体脱落的安全事故。

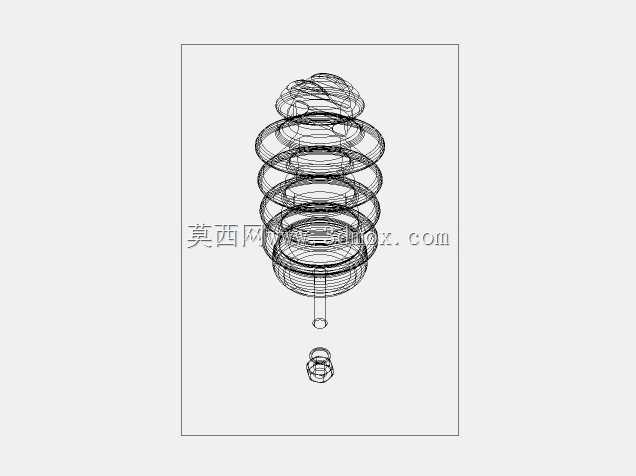

　　从三维建模的角度来说，做这款模型的时候要注意几个细节：伞裙的曲面过渡要顺滑，不能出现棱角或者凹陷，否则实际生产的时候瓷体烧制过程中容易出现应力集中，也会导致积污难以清理；金属嵌件和瓷体的胶装位置要留出足够的胶装间隙，不能直接把金属件和瓷体贴死，要给胶装层留出填充空间；顶部和底部的金属固定结构要符合通用电力金具的尺寸标准，和市面上常用的螺母、线夹、母排尺寸匹配，不能随意更改安装尺寸，否则现场安装的时候会出现装不上的问题。很多新手建模的时候容易把伞裙做成等直径的圆盘，忽略了滴水檐的下倾角度，还有的把螺杆长度做的过长或者过短，这些细节在实际生产和使用中都会出问题，建模的时候要结合实际安装工况和工艺要求来调整，不能只看外观像就完事。
