中压二级电涌放电器结构设计方案

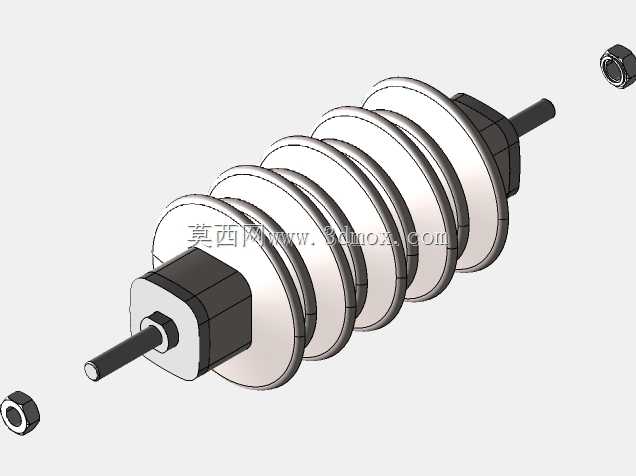

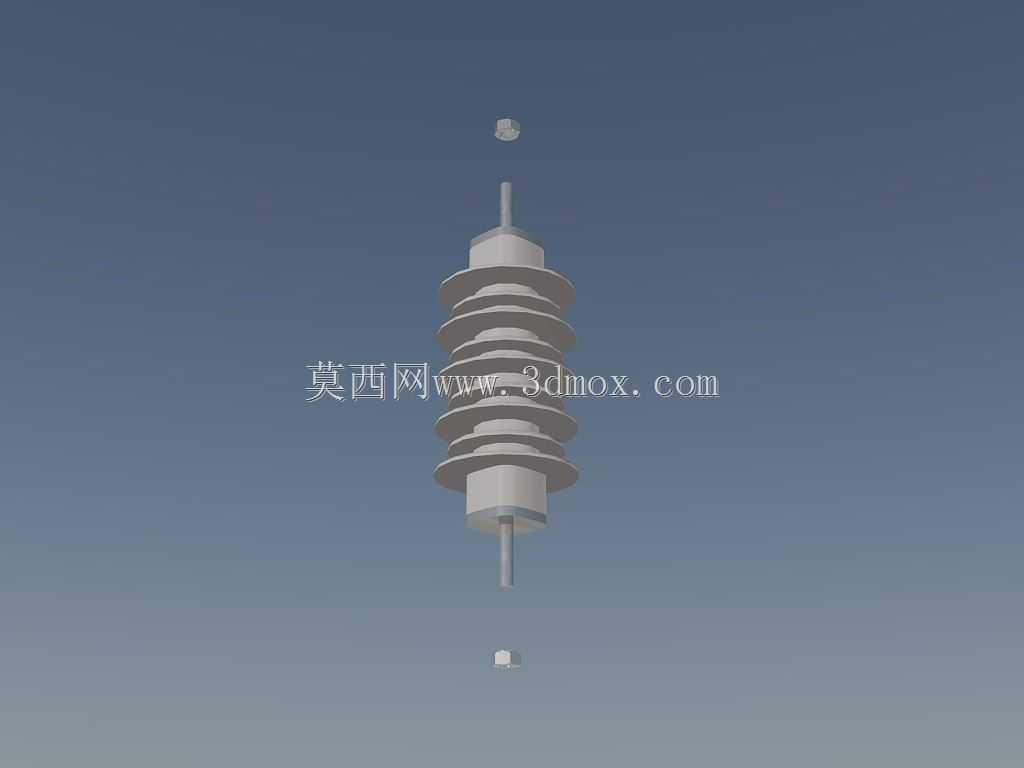

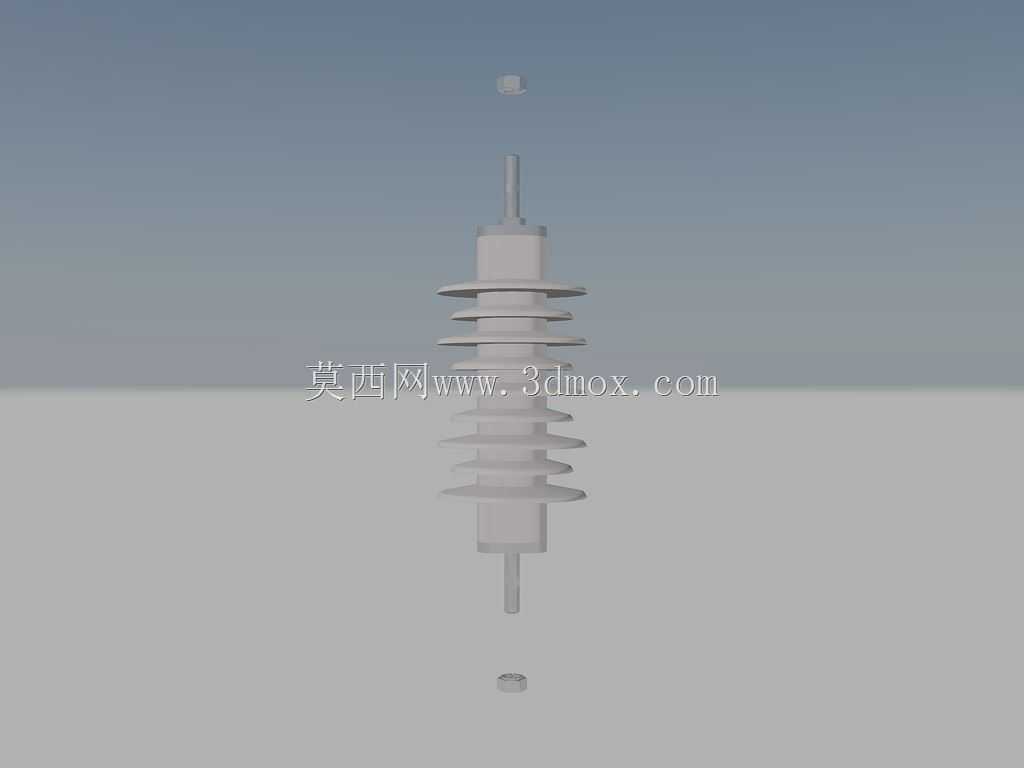

　　在中压输配电系统的户外杆塔、环网柜进线侧、箱变高压端等场景中，电涌放电器是限制雷电过电压、操作过电压幅值，保护后端变压器、开关设备绝缘免受过压击穿的核心保护器件，这款二级结构的电涌放电器，正是针对10kV-35kV中压系统的常规防护需求设计的结构方案。从实际使用场景出发，户外安装的器件首先要解决长期暴露在日晒雨淋、温差变化大的环境下的密封与绝缘可靠性，这款产品的外部采用多伞裙结构的绝缘外套，伞裙的错落排布既拉长了沿面爬电距离，又能在雨天让雨水顺着伞裙边缘快速滴落，避免伞裙表面形成连续水膜导致沿面闪络，伞裙的厚度、相邻伞裙的间距都按照中压户外绝缘件的常规设计裕度取值，兼顾绝缘性能与材料成本控制。

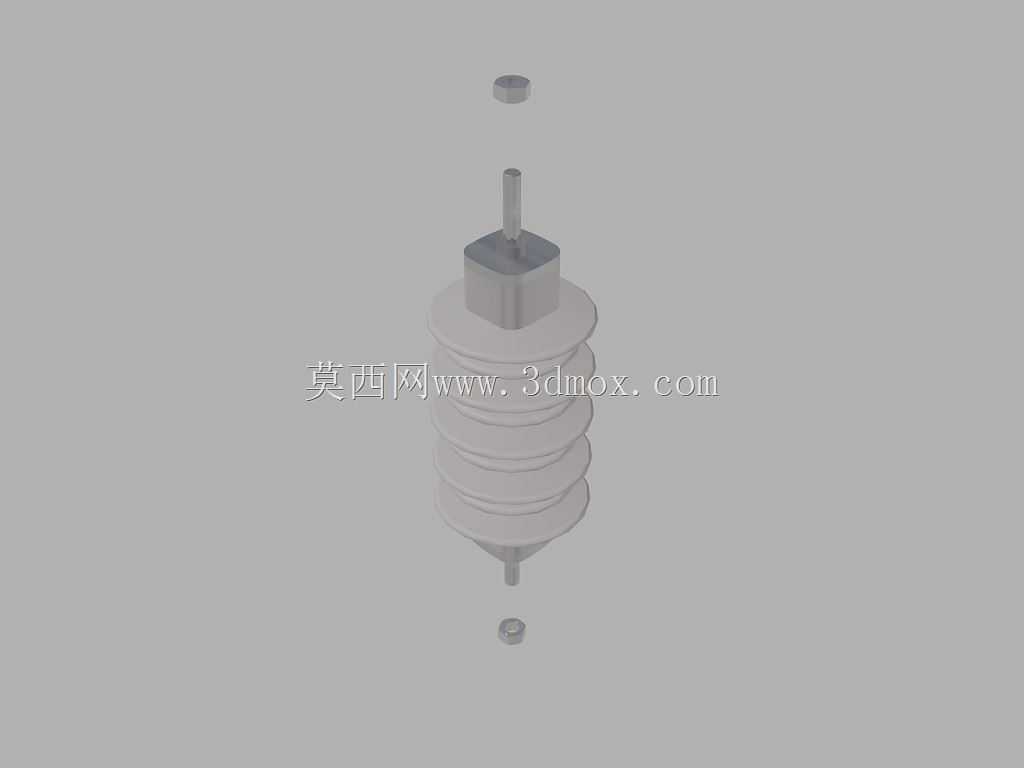

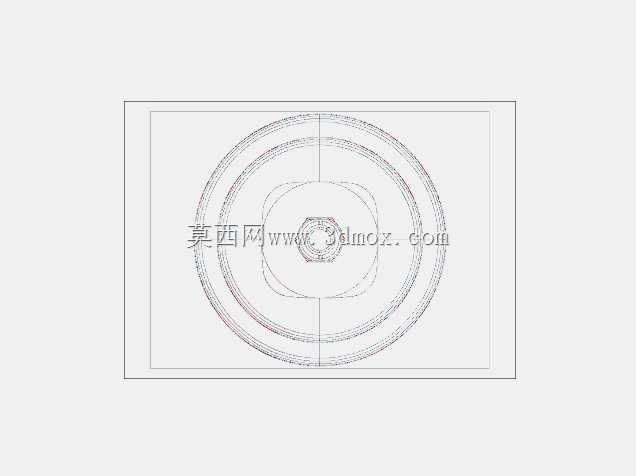

　　产品的核心功能是在系统出现超过阈值的过电压时，内部非线性电阻元件快速导通，将过电压能量泄放入地，过电压消失后迅速恢复高阻截止状态，避免系统持续接地故障，二级结构的设计将泄流路径做了分级排布，相比单级结构能更好地分摊泄流时的热应力，降低单一部件的能量负载，提升器件在多次过电压冲击下的使用寿命。从设计思路上看，整个器件采用同轴对称结构，上下两端的金属接线端分别用于连接高压进线与接地端，中心的非线性电阻芯柱被绝缘外套完全包裹密封，两端的密封结构采用压装配合密封圈的形式，避免潮气、粉尘进入内部导致芯柱性能劣化，上下端部的金属件做了圆角过渡处理，避免尖角带来的电场集中，降低局部放电的风险。安装边界方面，这款器件的整体外形为细长柱体，

　　上下安装端的连接尺寸适配中压系统常用的金具规格，安装时只需保证器件垂直固定，接线端连接可靠，接地端的接地电阻满足规程要求即可，不需要额外的复杂安装支架，器件的整体重量控制在常规单人可操作安装的范围内，适合户外杆塔高空作业的安装场景。在结构细节上，绝缘外套的伞裙边缘做了小角度的倒角，避免长期运行中伞裙边缘积污形成污闪通道，内部芯柱与绝缘外套之间的填充层采用均匀压装的工艺，避免内部存在气隙导致局部放电，两端的金属电极与芯柱的接触端面做了平面度处理，保证接触电阻均匀，避免泄流时局部过热。从选型适配的角度看，这款结构的电涌放电器可以匹配不同泄流容量的芯体配置，在保持外部安装尺寸通用的前提下，

　　通过调整内部芯柱的参数适配不同雷电活动强度区域的防护需求，外部绝缘外套的材质可以根据使用环境的污秽等级选择不同的爬电比距配置，满足沿海、重工业污染区等特殊场景的使用要求。实际运行中，这类电涌放电器不需要日常的频繁维护，只需要在定期的线路巡检中检查外观是否有破损、接线是否松动即可，结构的可靠性直接决定了整个中压系统的过电压防护水平，这款结构在设计时充分考虑了户外运行的各种恶劣工况，所有结构尺寸都预留了足够的安全裕度，既满足电气性能的要求，又兼顾了加工制造、安装运维的便利性。
