中压户外支撑绝缘子IPPO-20结构设计

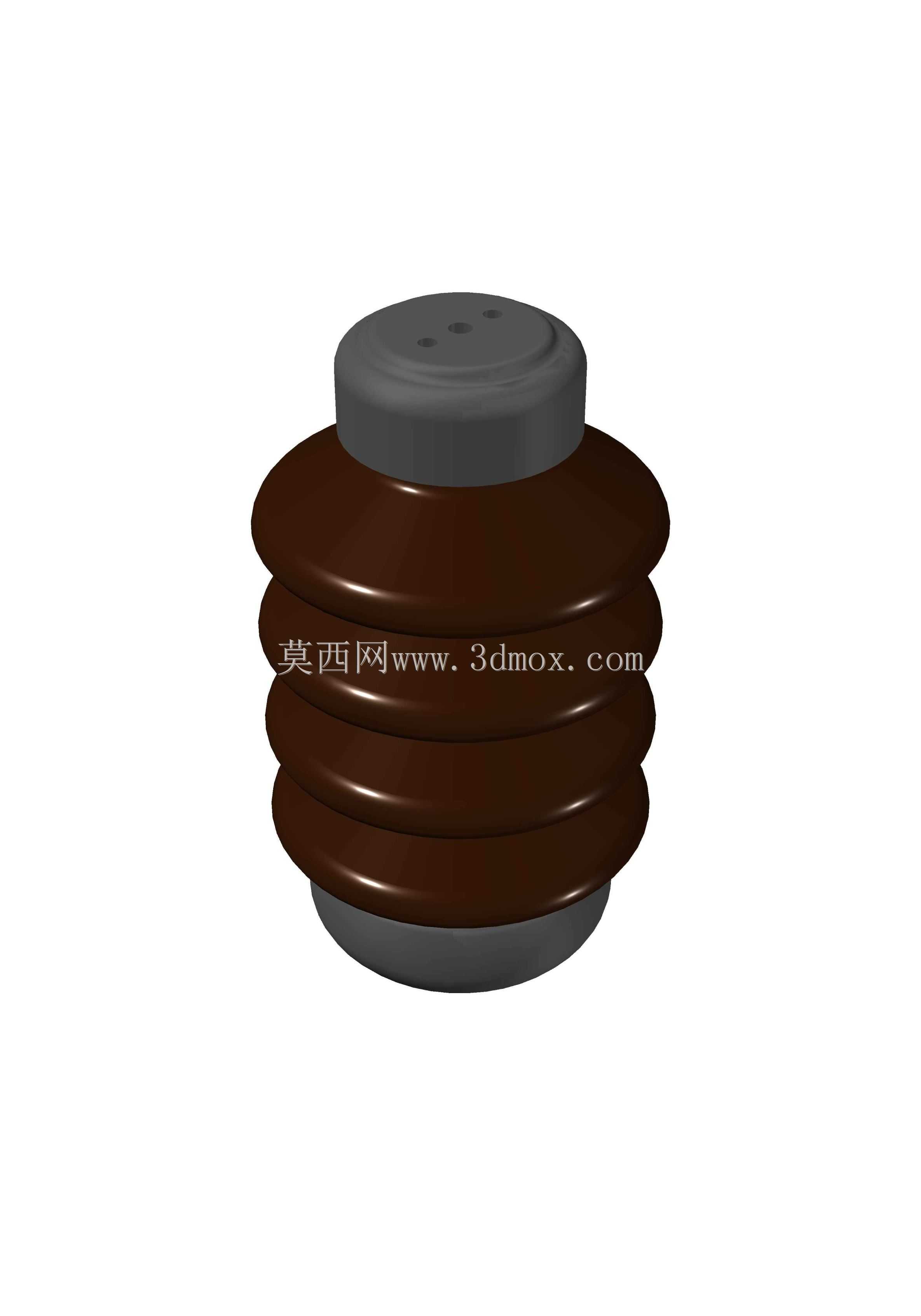

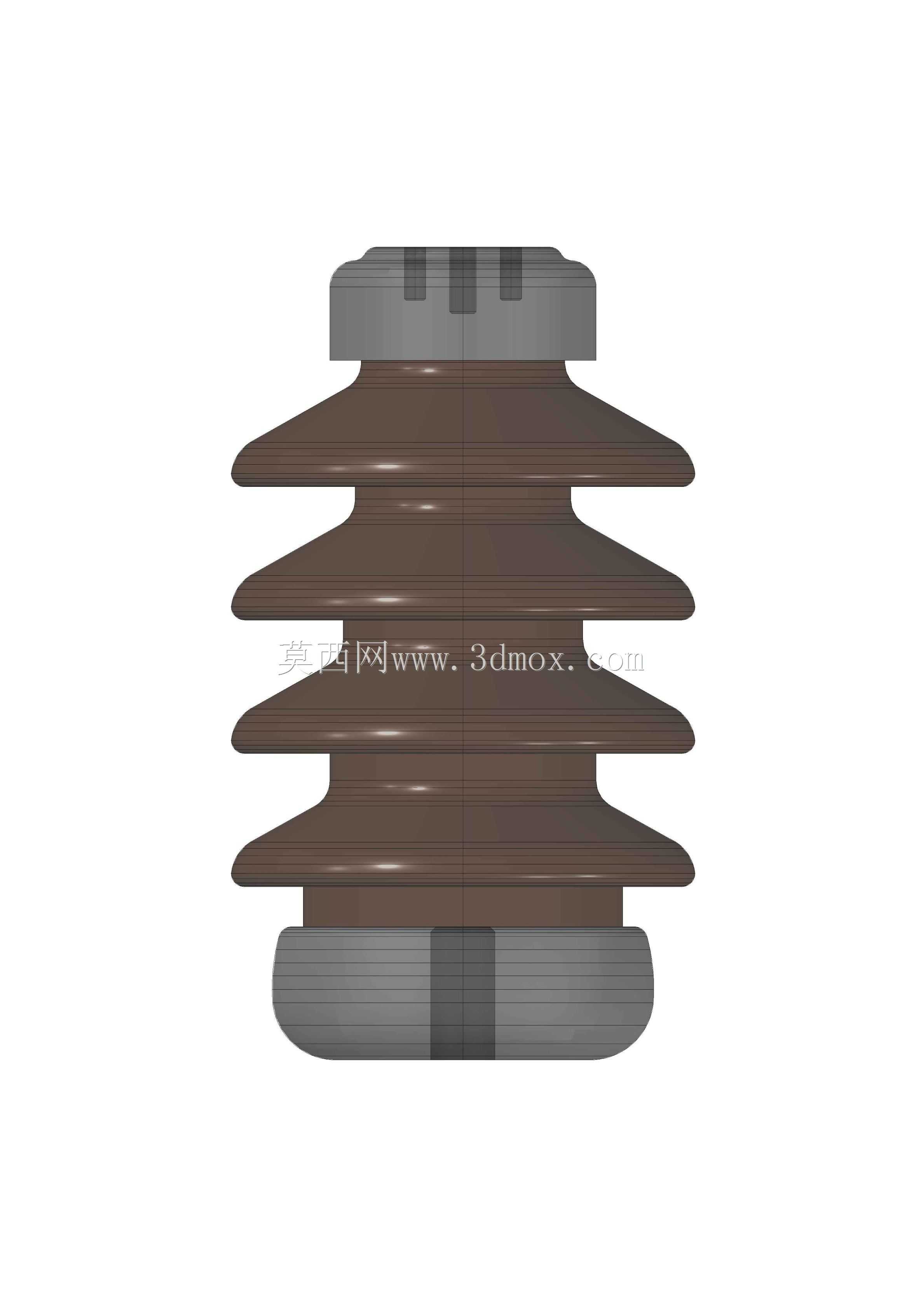

　　在10kV至20kV电压等级的户外输配电线路、户外开闭所、柱上开关设备以及箱式变电站的外部接线端，这类支撑绝缘子是承担带电导体对地绝缘、机械固定双重作用的核心基础部件，区别于户内绝缘子，户外工况下的产品需要长期耐受紫外线辐照、温差剧变、雨水冲刷、覆冰载荷以及工业污秽附着的多重考验，IPPO-20这款产品的结构设计完全围绕户外长期运行的可靠性展开。从绝缘主体结构来看，棕褐色的瓷质绝缘段采用了多伞裙堆叠的结构形式，每一层伞裙都向外探出足够的径向尺寸，相邻伞裙之间预留了足够的爬电距离间隙，这种设计一方面可以在降雨时让雨水顺着伞裙边缘直接滴落，避免在绝缘表面形成连续的导电水膜，另一方面在积污状态下，凹凸的伞裙结构可以拉长沿面泄漏电流的路径，

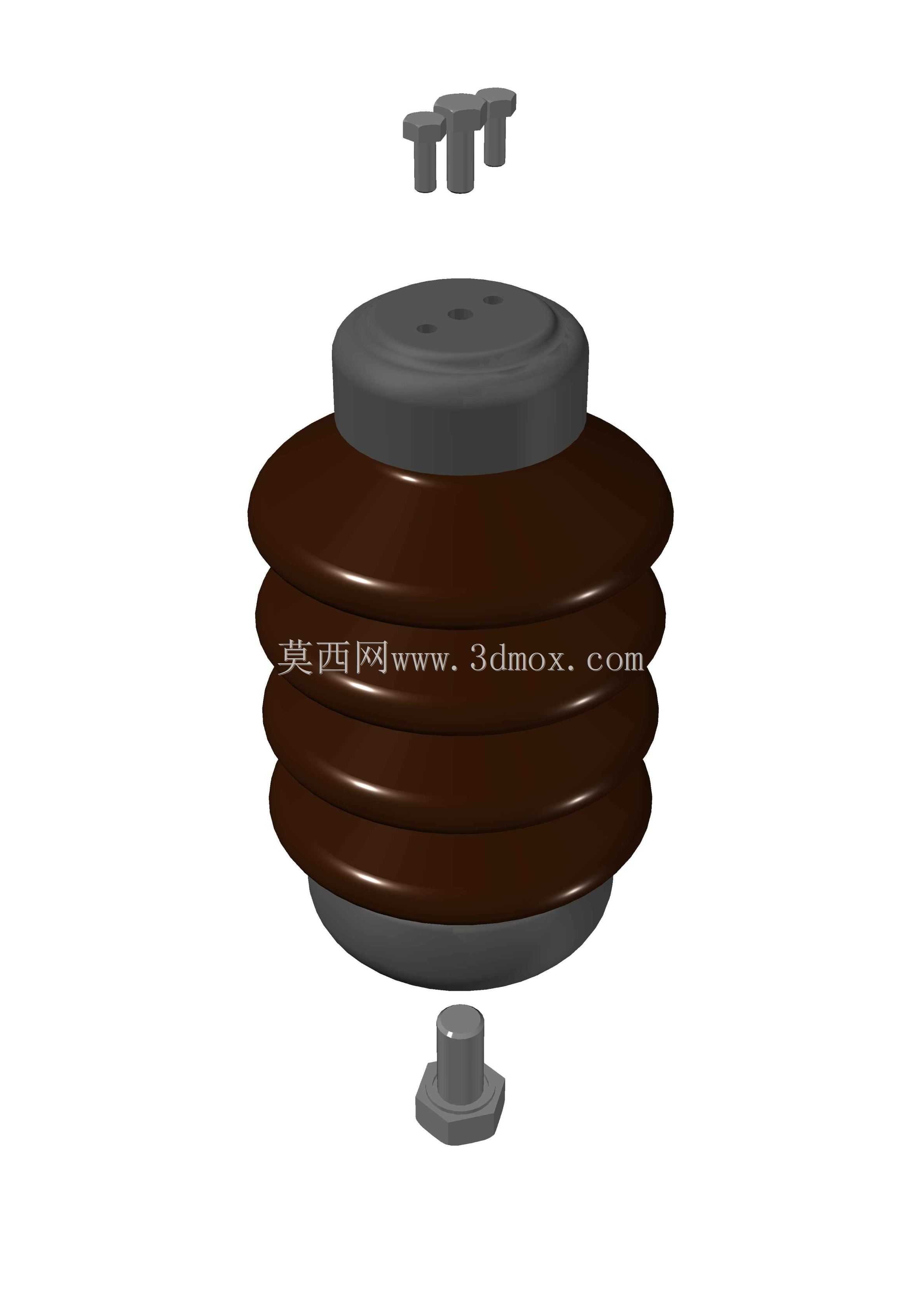

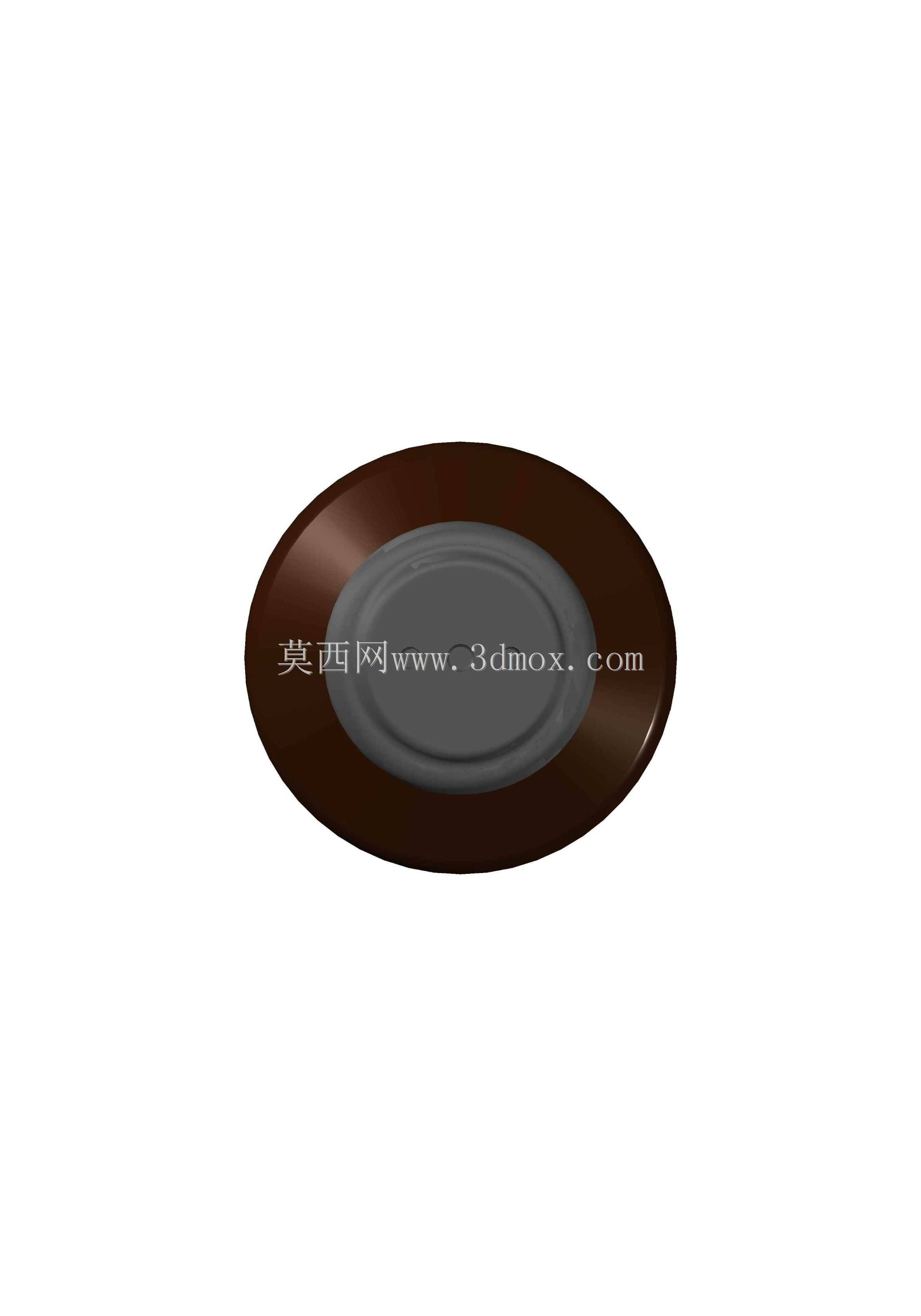

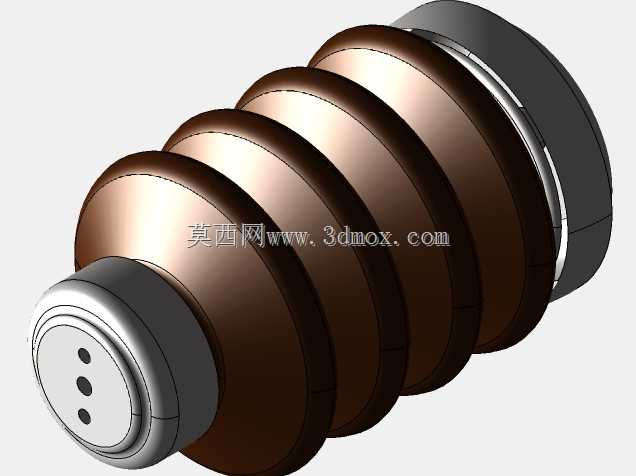

　　大幅降低污闪发生的概率，伞裙的边缘做了圆弧过渡处理，没有尖锐的棱角，既可以避免生产烧制过程中出现应力集中导致的瓷件开裂，也能减少运行过程中尖端电场集中引发的局部电晕，降低长期电晕对绝缘材料的侵蚀。上下两端的金属嵌件是承担机械载荷的核心结构，上端的金属端盖设置了三个均匀分布的安装孔位，用于和上方的带电母排或者接线端子进行螺栓固定，端盖和瓷件的结合面采用了胶装结构，胶装层预留了足够的缓冲厚度，可以抵消金属和瓷质材料热膨胀系数差异带来的温度应力，避免温度剧烈变化时胶装位置出现开裂松动。下端的金属固定座采用了外六角的螺栓结构，安装时可以直接穿过安装支架的预留孔位，配合螺母完成快速固定，六角结构可以方便施工时使用扳手施加紧固扭矩，

　　不需要额外的卡位结构，适配户外杆塔、设备支架上常见的槽钢、角钢安装面。从安装边界来看，这款绝缘子的整体轴向高度匹配20kV电压等级的对地安全距离要求，安装后带电端和接地支架之间的空气间隙完全满足户外配电装置的安全净距规范，最大外径处的伞裙尺寸不会和相邻相的绝缘子、母排发生电气间隙不足的问题，安装时下端螺栓的适配孔径可以兼容常规配电支架的通用开孔尺寸，不需要针对安装面做特殊的定制化加工。在实际工程应用中，这类绝缘子不仅要承担带电导体的静态重量载荷，还要耐受户外大风环境下母排摆动带来的横向剪切力，以及短路故障发生时电动力带来的瞬时冲击载荷，因此瓷件的内部结构做了等壁厚设计，整个绝缘段的瓷质厚度均匀，不存在局部过薄的强度薄弱点，

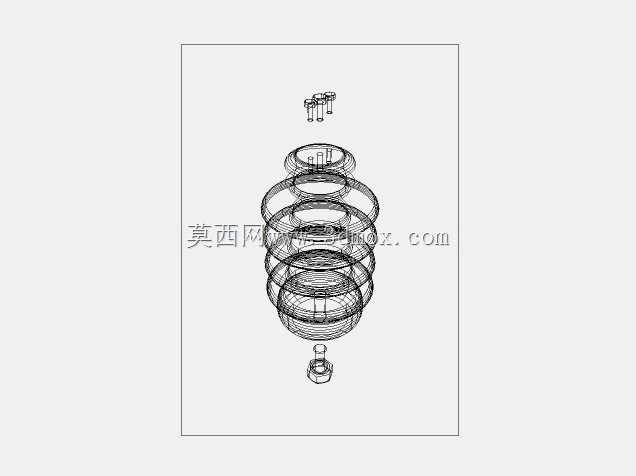

　　金属嵌件和瓷件的胶装长度经过校核，能够满足额定机械弯曲载荷、扭转载荷的要求，不会在长期运行中出现松动、脱落的问题。和传统的线路悬式绝缘子不同，这种支撑式绝缘子是直立安装使用，受力方向以垂直压力和横向弯曲力为主，不需要承担导线的纵向拉力，因此结构设计上更侧重径向的结构强度，伞裙的排布也更侧重垂直方向的防雨性能，伞裙的下表面做了微倾的角度，不容易积存灰尘和雨水，在沿海高盐雾、重工业高污染的区域，这种足够爬距的结构也能保证绝缘性能稳定，不需要频繁的停电清扫维护。建模过程中需要重点关注胶装位置的配合公差，金属端盖和瓷件的配合间隙需要控制在合理范围，间隙过大会导致胶装层厚度不均，运行中容易出现应力集中，间隙过小则会导致胶装剂填充不充分，粘接强度不足；伞裙的曲面过渡需要保证顺滑，不能出现局部的凹陷或者凸起，避免生产过程中瓷件烧制时出现应力开裂，同时也要保证表面的光滑度，减少污秽的附着面积。上下金属件的同轴度是建模时需要重点控制的形位公差，如果同轴度偏差过大，安装后会出现上端安装孔位和母排不对中的问题，强行安装会给绝缘子带来额外的装配应力，长期运行中容易导致瓷件断裂。
