中压室内电缆终端结构设计方案

　　在城市配电网的室内变配电场景中，中压室内电缆终端是连接高压电缆与开关柜、环网柜等配电设备的核心过渡部件，其结构合理性直接决定配电系统的绝缘可靠性与长期运行稳定性。这类终端主要应用于10kV-35kV电压等级的室内配电环境，常见于商业综合体地下配电室、工业厂房车间变配电所、住宅小区开闭所等封闭或半封闭的电气安装空间，承担着电缆末端电场均匀化、外绝缘防护、导体可靠连接的核心作用，避免电缆截断处的电场畸变引发局部放电、绝缘击穿等故障。

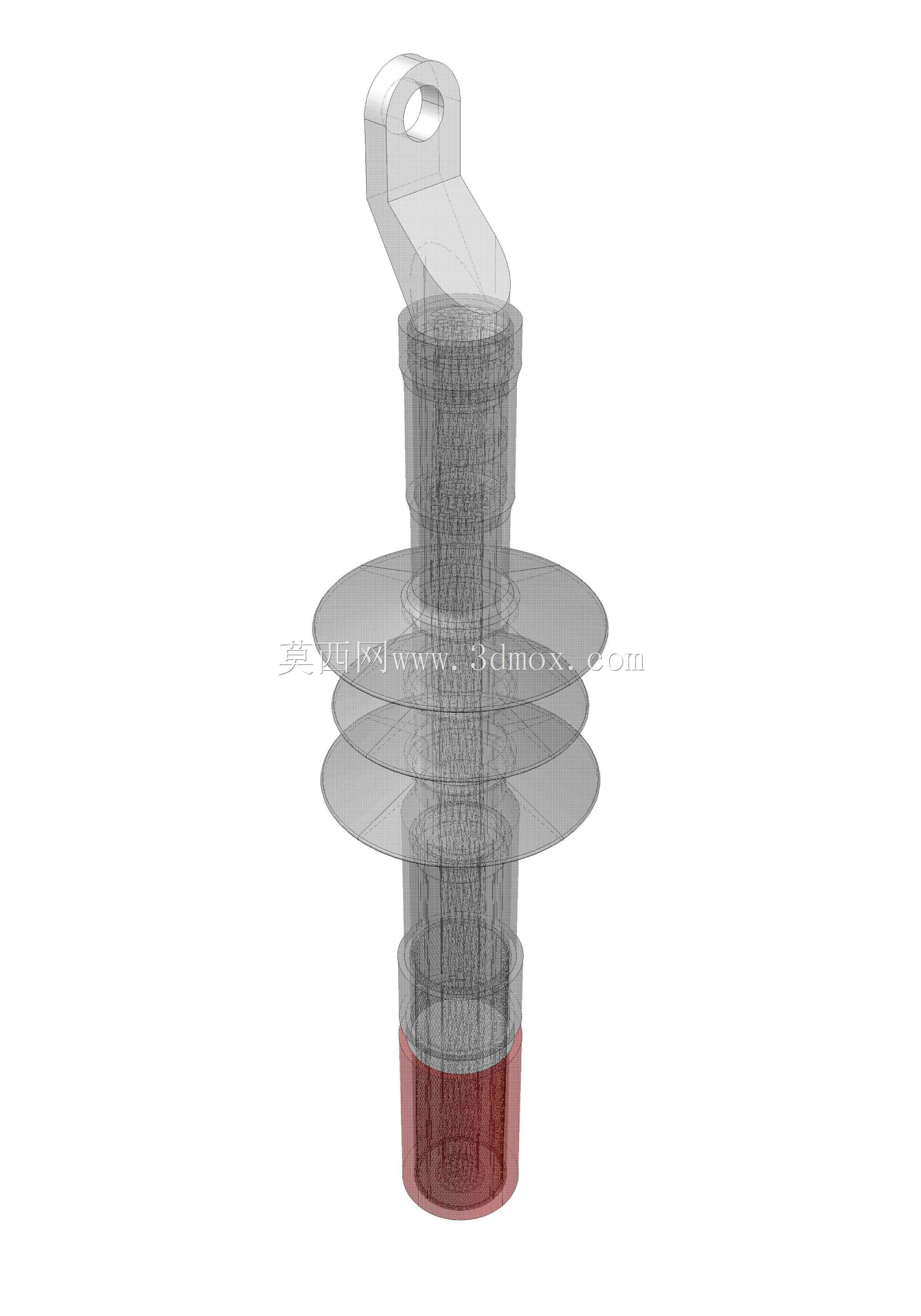

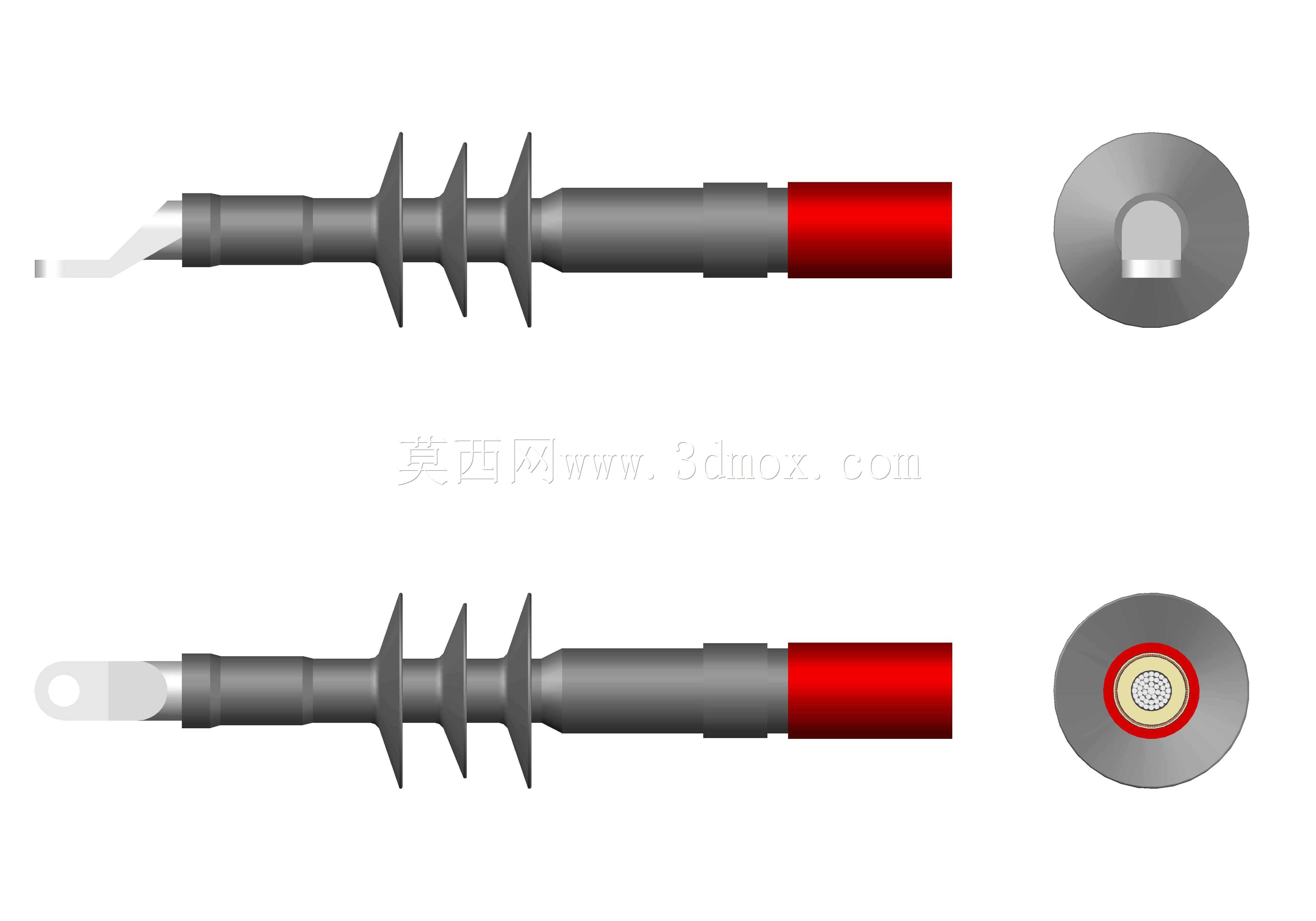

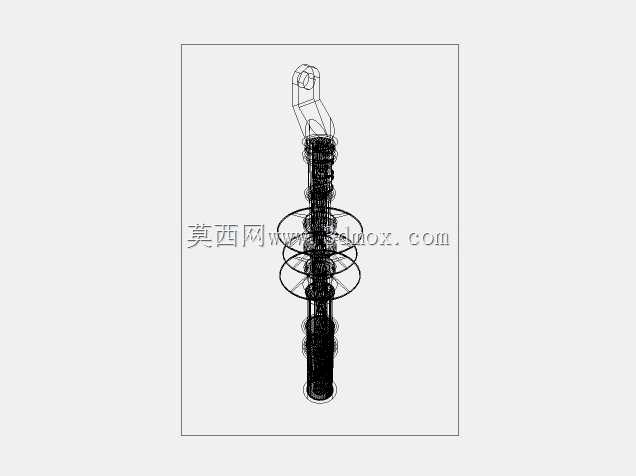

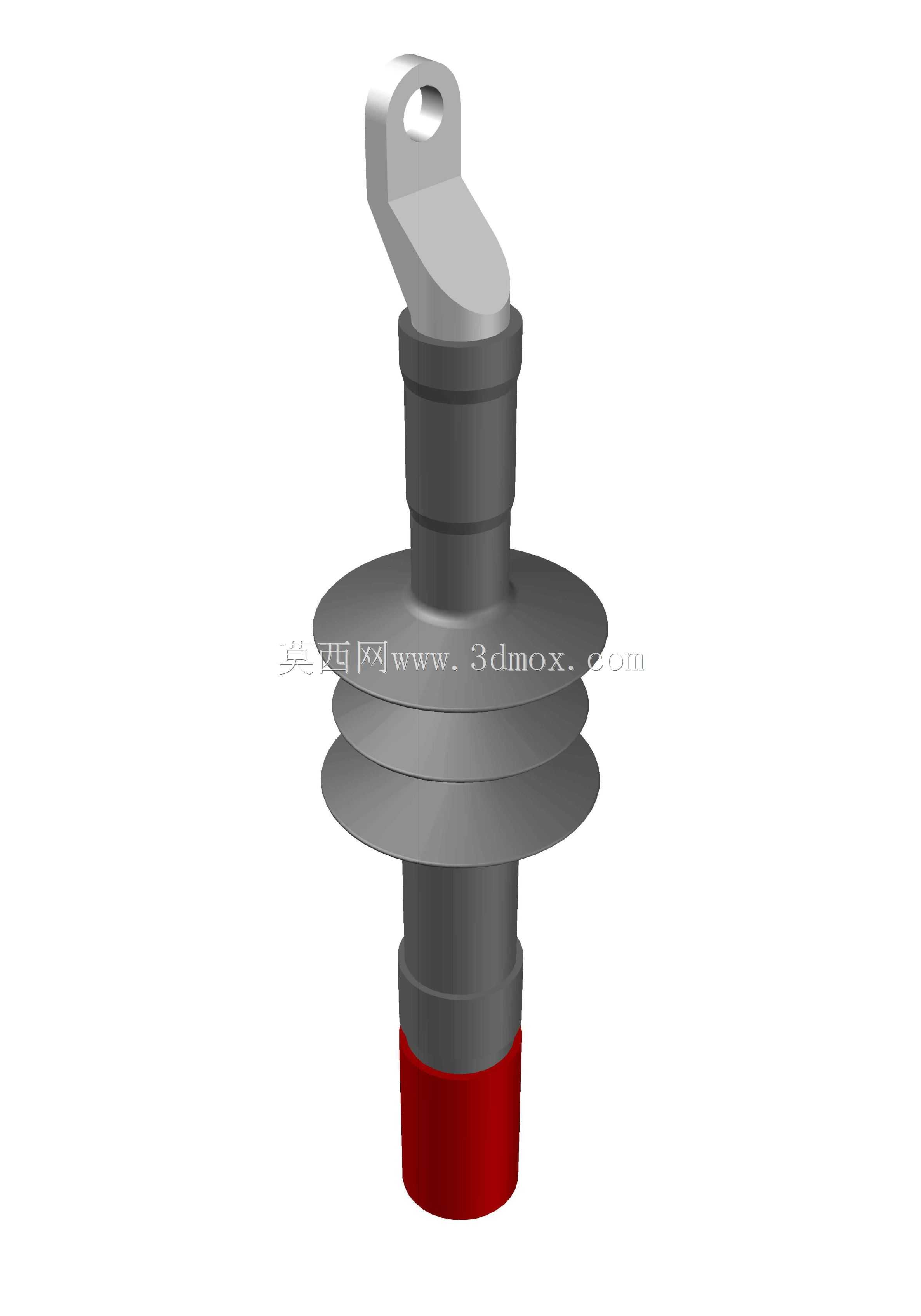

　　从实际工程应用的需求出发，该终端的设计首先要匹配室内安装的空间边界，整体外形采用锥度渐变的绝缘主体结构，最大外径控制在适配常规开关柜电缆室的安装间隙范围内，轴向长度满足电缆剥切后的应力分散距离要求，安装时无需额外占用过多柜内空间，可直接适配标准尺寸的电缆进线孔位，与柜内接地排、接线母排的连接位置完全对齐，无需现场额外改制连接铜排。终端的导体连接端采用压接式端子结构，端子的接触面做镀锡处理，降低接触电阻，压接位置的包裹层与绝缘主体一体成型，避免压接处出现气隙引发局部放电。

　　设计过程中，核心要解决的是电缆截断处的电场集中问题，传统电缆末端的屏蔽层截断位置会形成极不均匀的径向与轴向电场，长期运行下极易引发绝缘老化。该终端采用应力锥结构设计，通过半导电应力锥的曲面弧度，将屏蔽层截断处的集中电场平滑过渡到绝缘主体表面，配合高介电常数的应力控制层，把轴向电场强度控制在绝缘材料允许的长期工作场强范围内，避免出现电树枝老化现象。外绝缘部分采用耐候性的绝缘橡胶材料，表面设计有多层伞裙结构，虽然是室内应用，但伞裙结构可以增加表面爬电距离，应对室内潮湿、凝露环境下的沿面放电风险，同时材料本身具备阻燃性能，满足配电室内的防火要求。

　　从安装适配性来看，终端的尾部设计有密封锁紧结构，可适配不同截面的中压交联聚乙烯电缆，安装时通过卡箍锁紧电缆外护套，实现终端与电缆外护套之间的密封，防止潮气、粉尘从电缆末端侵入绝缘层内部。接地引出端采用独立的接线结构，可直接连接柜内接地排，接地电阻满足配电系统的接地规范要求，保证电缆金属屏蔽层的可靠接地，避免悬浮电位引发的放电故障。终端的顶端接线端子设计为标准的平板式接触面，可直接与开关柜内的母排螺栓连接，接触面的平整度控制在0.1mm以内，保证连接时的接触面积，减少通电后的发热问题。

　　在结构细节处理上，绝缘主体与应力锥、密封结构的结合面采用一体硫化成型工艺，各部件之间无拼接缝隙，避免界面气隙带来的局部放电隐患。终端的整体重量控制在单人可操作的范围内，现场安装时无需大型吊装设备，两名作业人员即可完成剥切、套装、压接、固定的全流程操作，安装工序与常规中压电缆终端的施工标准完全匹配，无需对现场施工人员进行额外的特殊培训。同时，终端的外形尺寸兼容不同厂家的中压开关柜电缆室安装空间，无论是固定式开关柜还是手车式开关柜，都能顺利完成安装，不会出现与柜内其他部件的干涉问题。

　　从长期运行的可靠性角度考虑，绝缘材料的选用满足10kV级电气设备的绝缘耐受要求，可承受额定电压下的长期工频电场，同时能耐受短时的雷电冲击电压与操作过电压，不会出现绝缘击穿问题。外表面的材料具备抗老化性能，在室内无阳光直射的环境下，使用寿命可匹配电缆的整体运行周期，减少后期运维更换的成本。终端的所有金属部件都做了防腐处理，应对室内可能存在的潮湿、腐蚀性气体环境，避免金属部件锈蚀引发的接触不良、接地失效等问题。
