低压母线支撑绝缘结构件三维设计

　　在低压配电系统的母线布设环节，支撑绝缘件是直接决定母线排布稳定性、相间绝缘可靠性的核心基础部件，本次设计的这款支撑绝缘结构，主要适配0.4kV及以下电压等级的户内配电场景，常见于低压抽出式开关柜、固定分隔式柜、母线桥、车间密集母线槽的内部支撑点位，用来替代传统的瓷质绝缘支撑，解决瓷件易碎、安装适配性差的现场痛点。从实际使用场景来看，这类绝缘件需要同时承担两个核心作用：一是作为机械承载结构，承受母线自身重量、短路电动力带来的瞬时冲击载荷，避免母线在长期运行或者短路故障时出现位移、形变，导致相间距离不足引发拉弧故障；二是作为绝缘隔离结构，在带电母线与接地的柜体安装梁之间形成足够的爬电距离与电气间隙，满足低压配电设备的绝缘耐压要求，

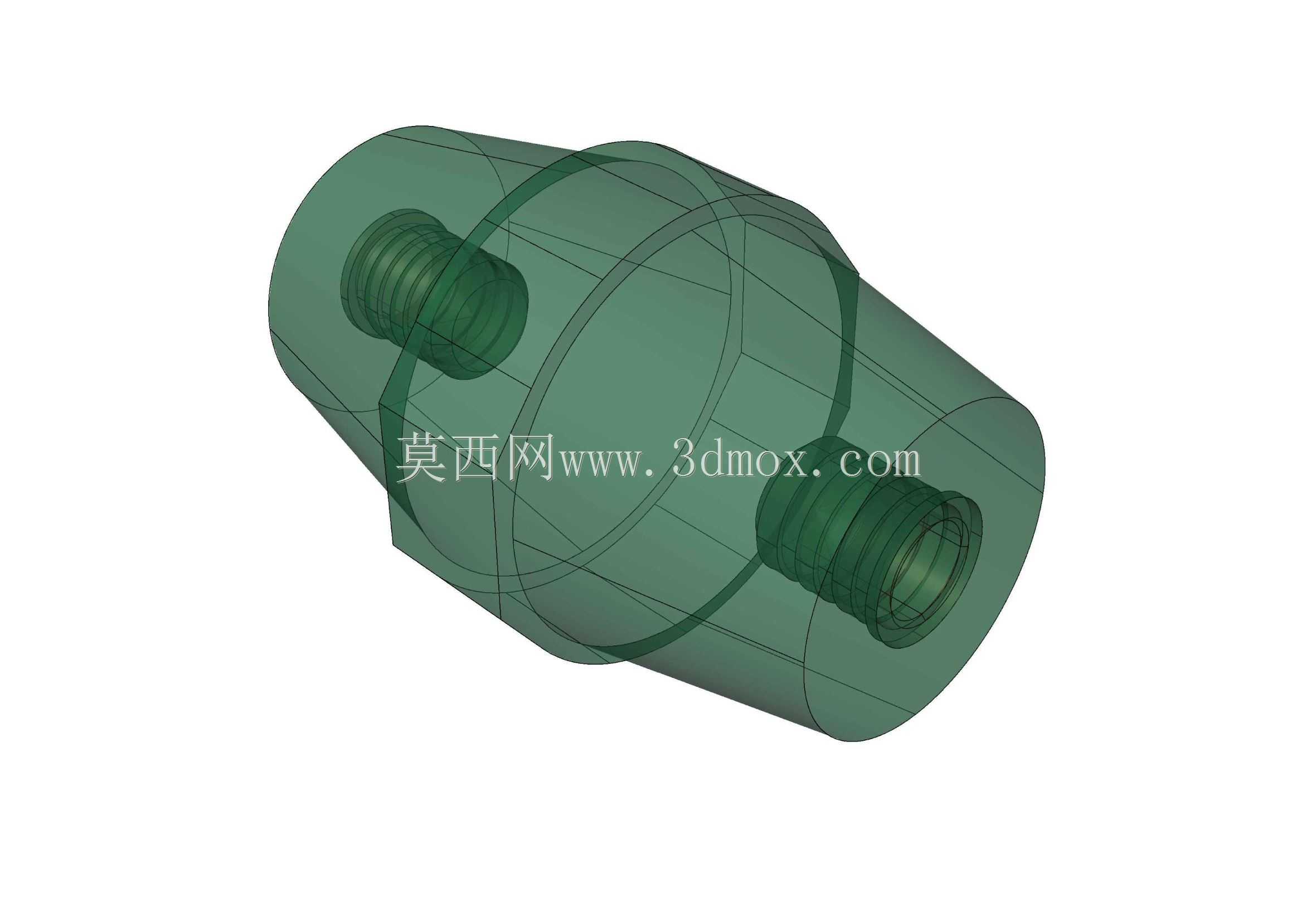

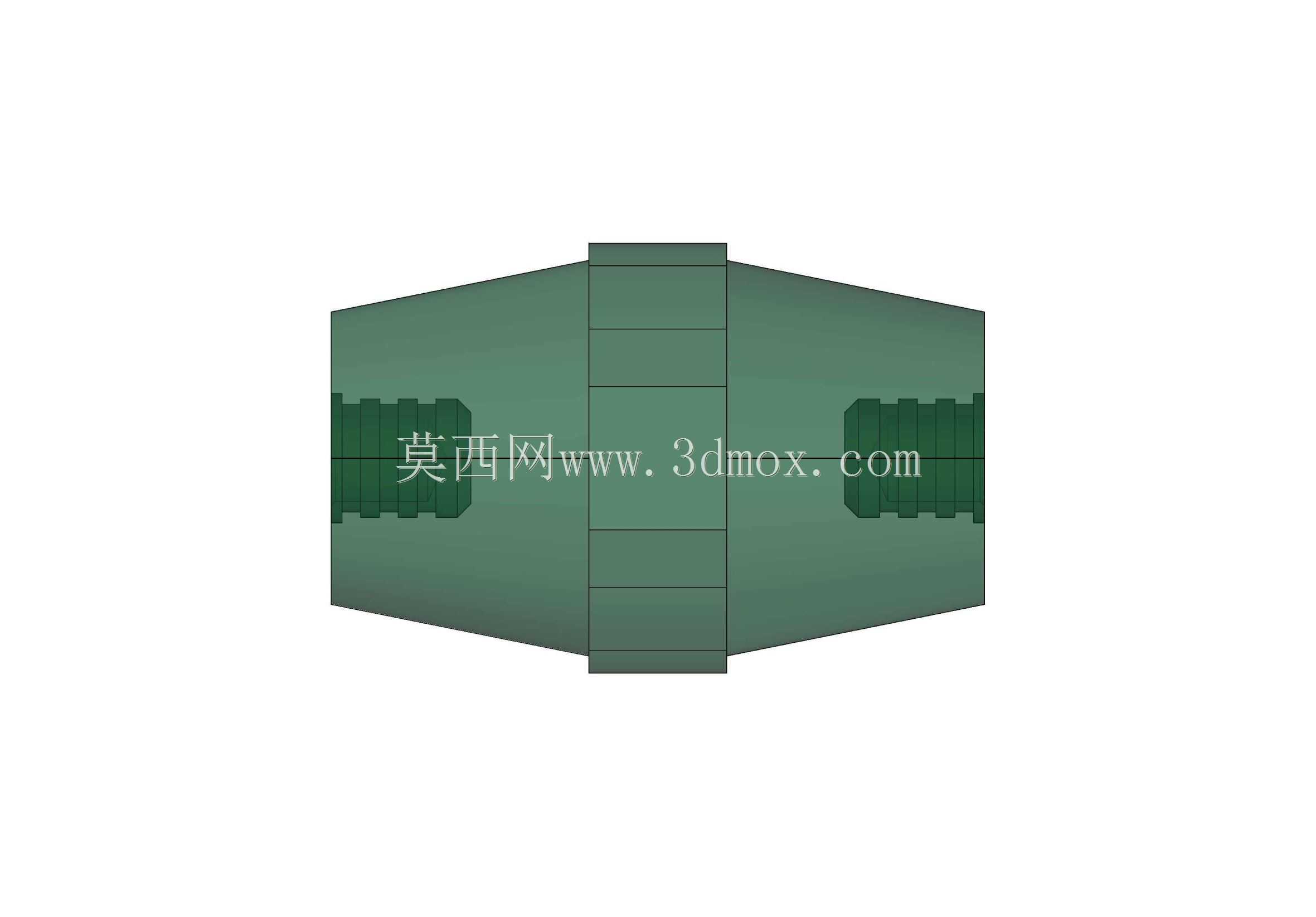

　　避免出现对地击穿、漏电等安全隐患。设计过程中首先考虑的是安装适配性，结构两端设置的内螺纹安装孔，分别对应母线侧的固定螺栓与柜体安装梁侧的固定螺栓，不需要额外设计转接件，就能直接完成两端的紧固连接，中间的绝缘主体采用变径的柱式结构，中部特意加大了绝缘段的外径，一方面是拉长爬电路径，在有限的安装空间内把爬电距离提升到满足低压污秽环境下的使用要求，另一方面中部的加粗结构也提升了整体的抗弯折强度，当母线出现短时电动力晃动时，绝缘件不会因为应力集中出现断裂。外形尺寸的设定完全匹配常规低压柜的安装空间，整体轴向长度控制在适配柜内母线与安装梁之间的标准间距范围，两端螺纹孔的深度经过反复校核，既保证螺栓拧入后有足够的啮合扣数，不会出现滑牙、

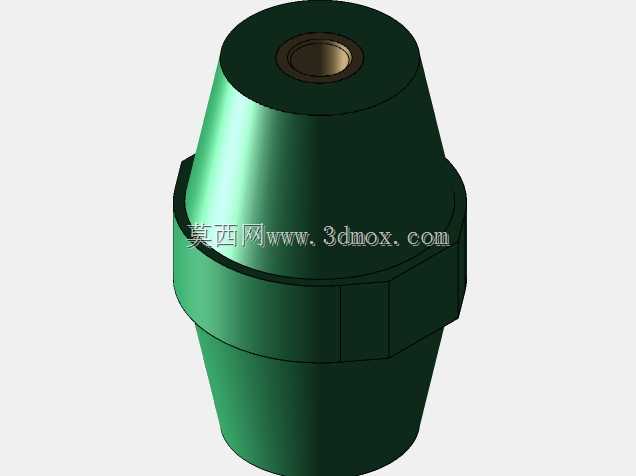

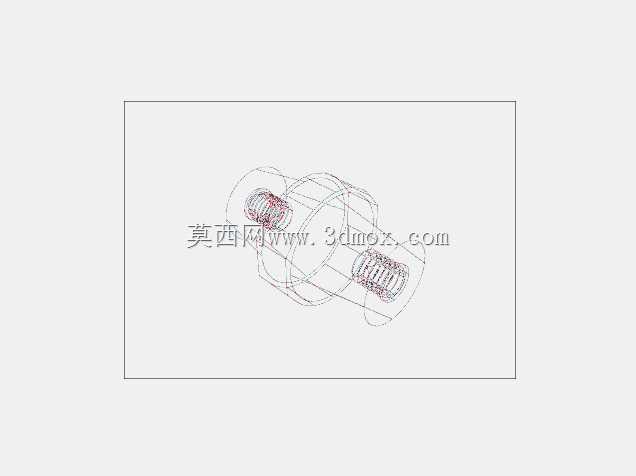

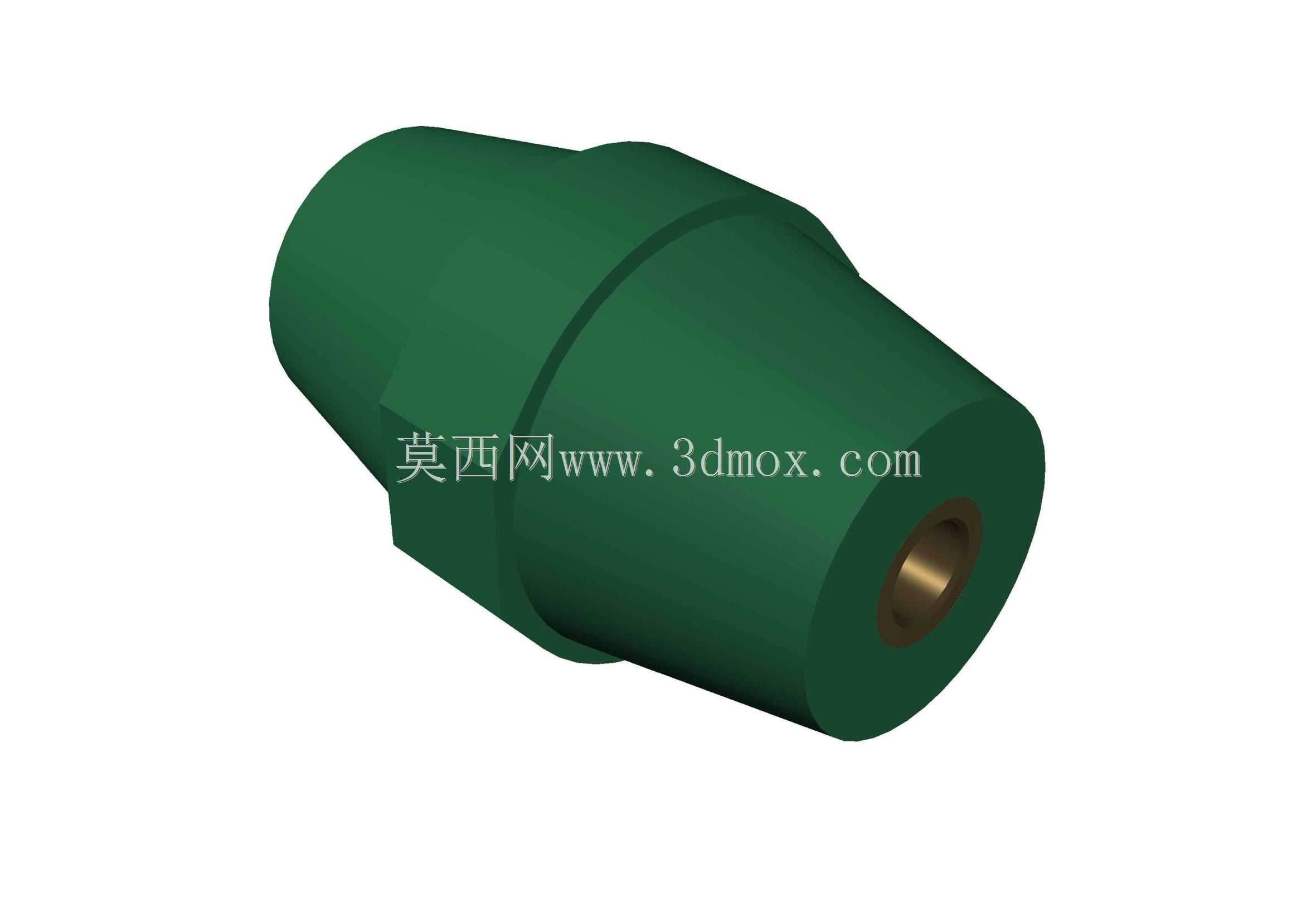

　　连接松脱的问题，又不会因为孔深过深导致绝缘主体的壁厚不足，降低绝缘性能与结构强度；主体外侧的环形凸棱设计，除了进一步增加爬电距离之外，还能在安装时作为定位基准，方便施工人员快速判断绝缘件是否安装到位，避免出现拧入深度不一致导致的母线倾斜问题。从结构建模的细节来看，整个绝缘件的外表面做了圆滑过渡处理，没有尖锐的棱角，一方面是避免生产过程中出现应力集中导致的注塑件开裂，另一方面也能减少运行过程中尖端放电的风险，两端的螺纹孔与主体保持严格的同轴度，安装后不会出现母线偏斜、安装应力过大的问题。实际选型使用时，需要根据所支撑母线的额定电流、短路冲击电流大小匹配对应的安装间距，这款绝缘件的承载能力经过结构校核，

　　能够满足常规1600A及以下低压母线的支撑需求，当应用在更大电流等级的母线段时，可以适当加密支撑点位，降低单个绝缘件的承载负荷。不同于外露场景使用的绝缘件，这款结构的设计没有考虑户外防紫外线、防雨的需求，全部结构特征都是围绕户内配电设备的安装场景优化，比如没有设置额外的防水裙边，整体结构更紧凑，适配柜内狭小的安装空间，安装时只需要在柜体安装梁上提前开好对应规格的安装孔，先把绝缘件一端固定在安装梁上，再把母线通过螺栓固定在绝缘件另一端即可，不需要复杂的调整工序，能够有效提升柜内母线的装配效率。建模过程中对所有的安装边界都做了干涉检查，确保螺栓拧入后不会突出绝缘件表面，避免与相邻的母线、柜内其他构件出现安全距离不足的问题，绝缘主体的壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚差异过大导致的注塑缩痕、内部气孔等缺陷，保证批量生产时的产品一致性。
