户外中压支撑绝缘构件C4-125结构设计

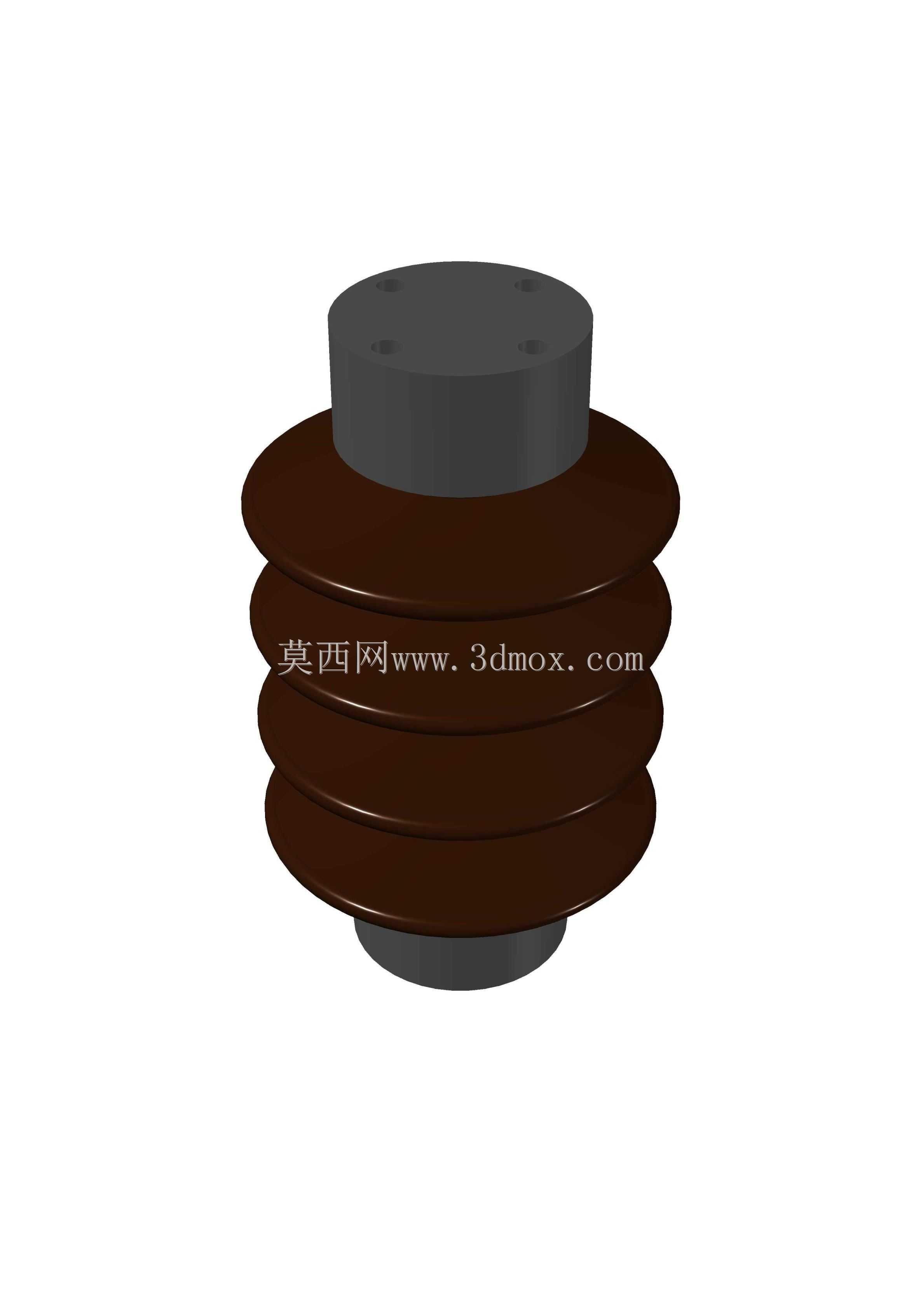

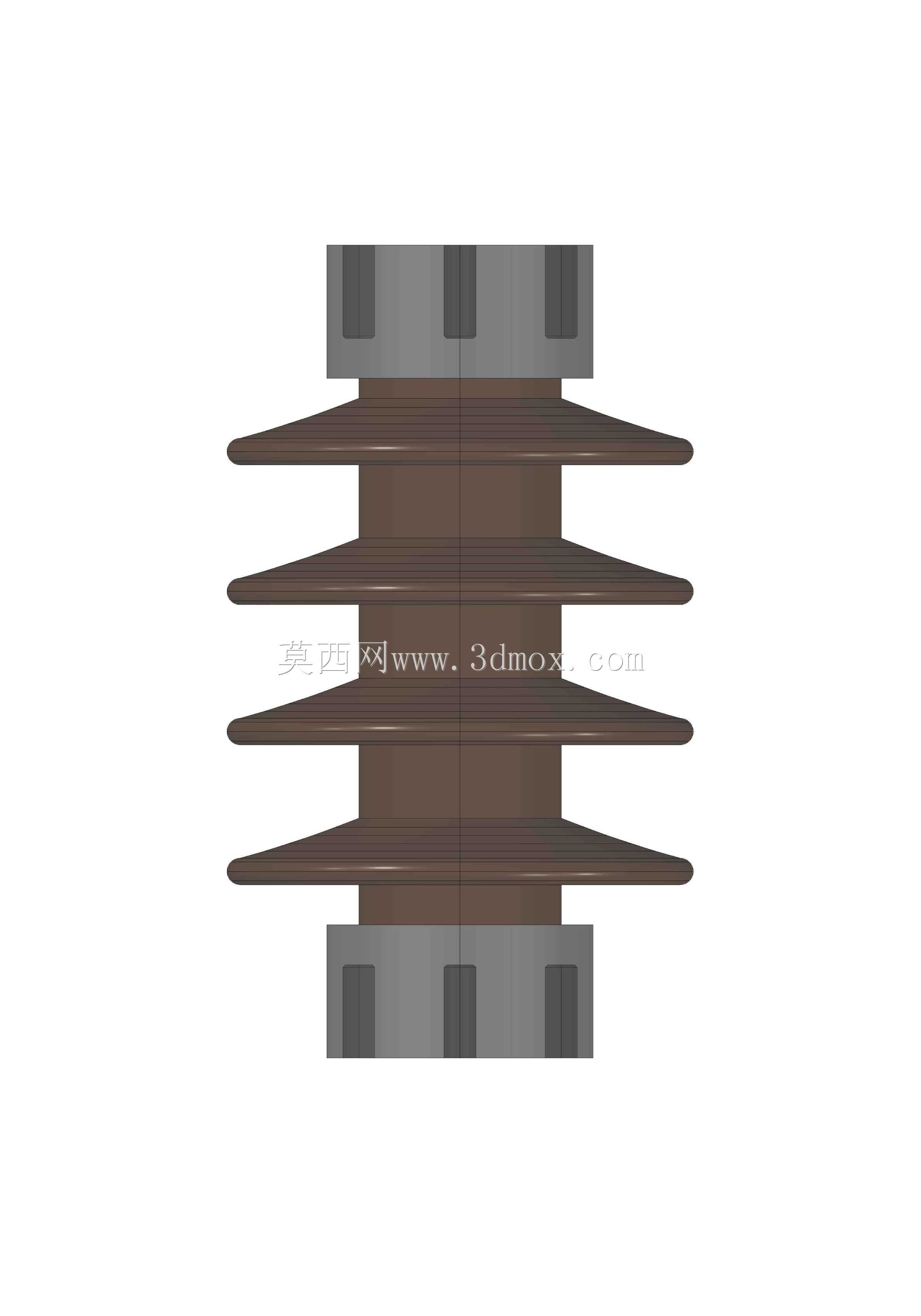

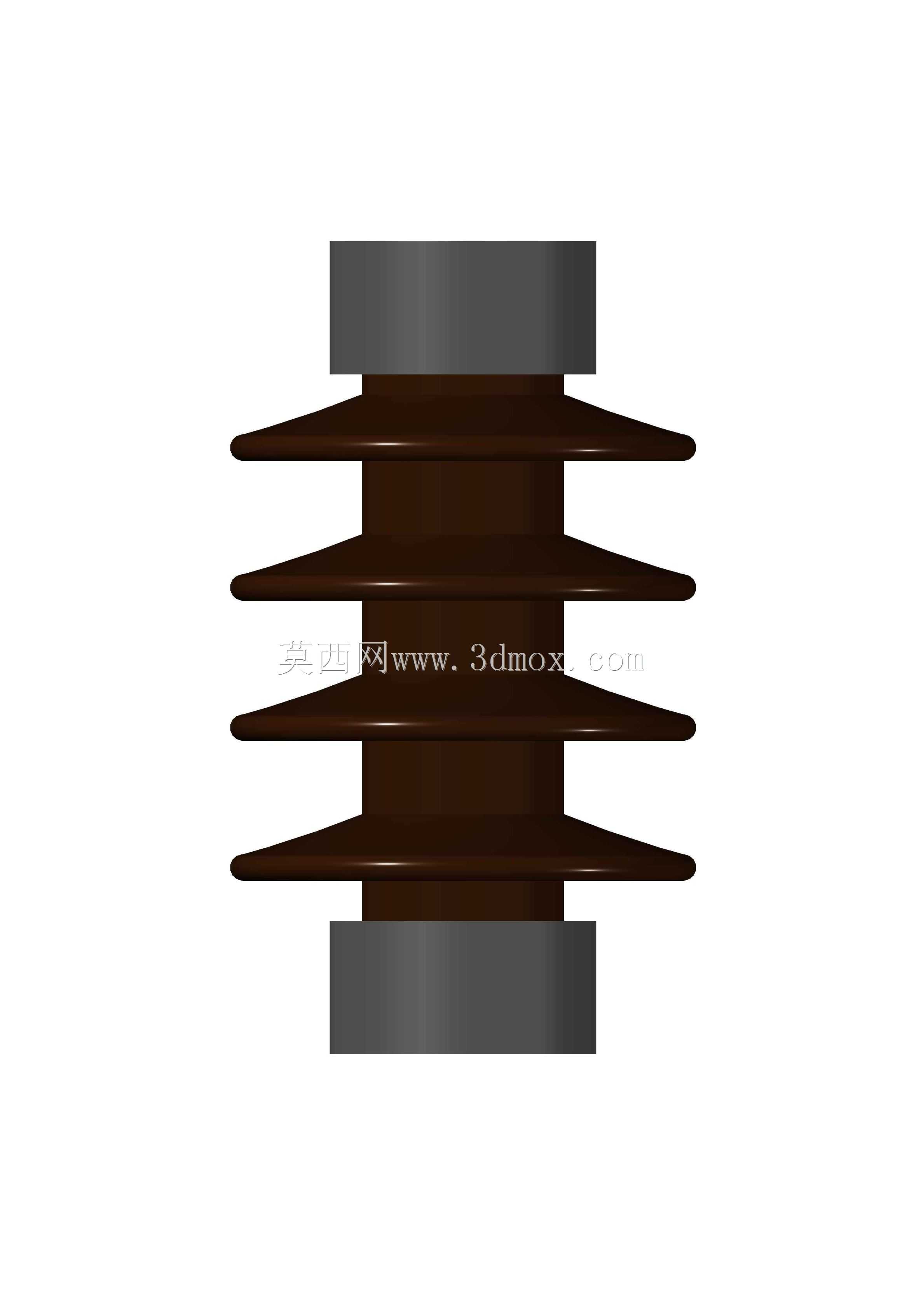

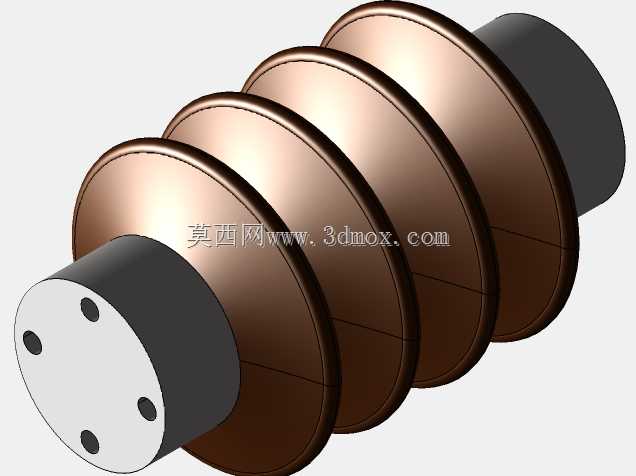

　　在10kV级户外配网架空线路、户外敞开式变电站母线架设、户外环网柜进出线侧的带电体固定场景中，这类支撑绝缘构件是承担带电导体与接地架构之间绝缘隔离、机械承重双重作用的核心部件，C4-125型号的设计参数完全适配常规中压户外场景的绝缘裕度与载荷要求。从结构设计逻辑来看，该构件采用棕褐色高温烧结瓷质作为主绝缘本体，伞裙结构做了三层等距外扩设计，每一层伞裙的伸出长度、相邻伞裙的间距都经过污闪电压校验，在小雨、凝露、积尘的户外环境下，伞裙之间的水流不会形成连续导电通路，能有效避免沿面闪络故障，同时瓷质本体的釉面处理降低了表面附着力，日常运维中依靠自然降雨就能冲刷掉大部分表面积尘，减少停电清扫的频次。

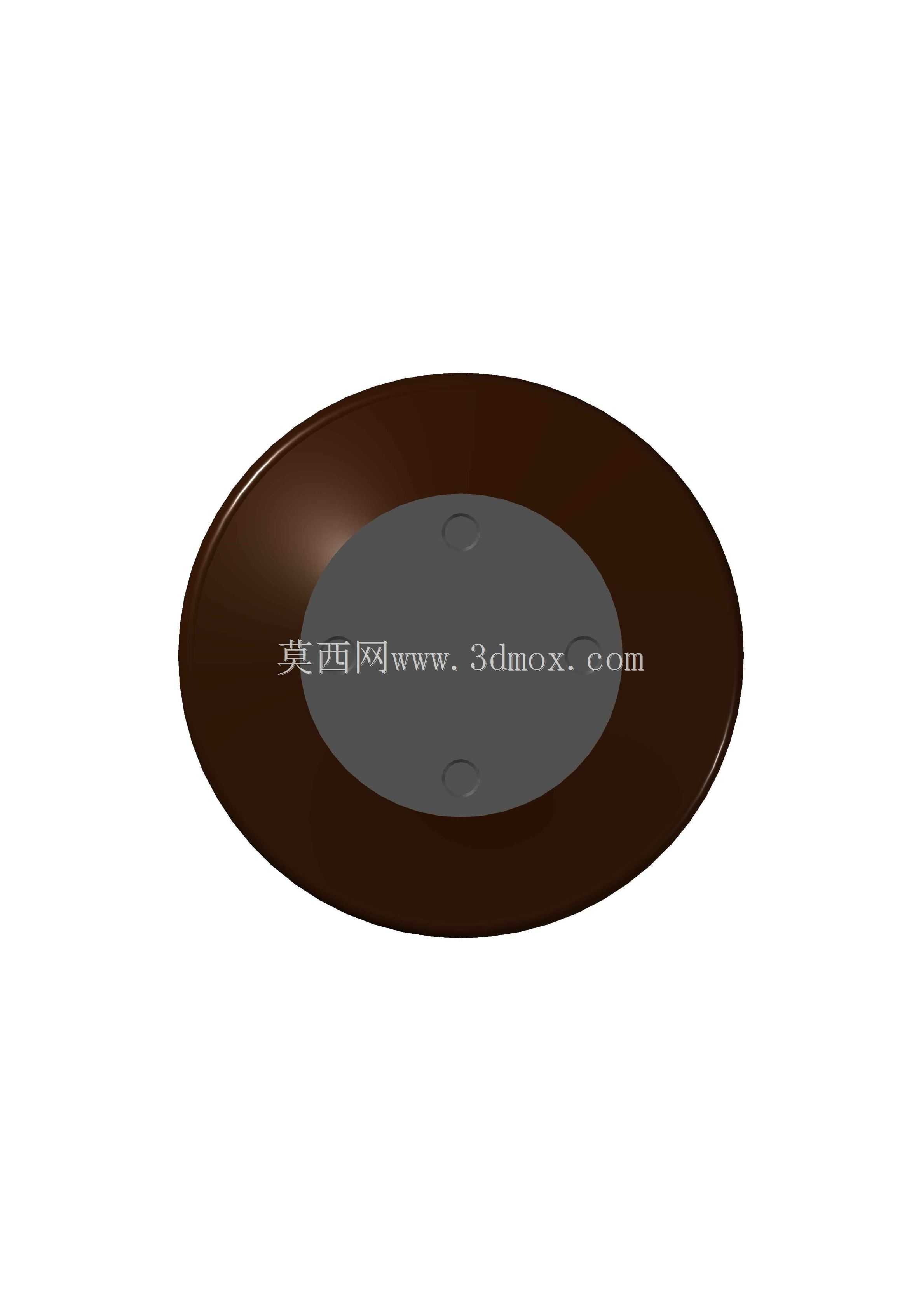

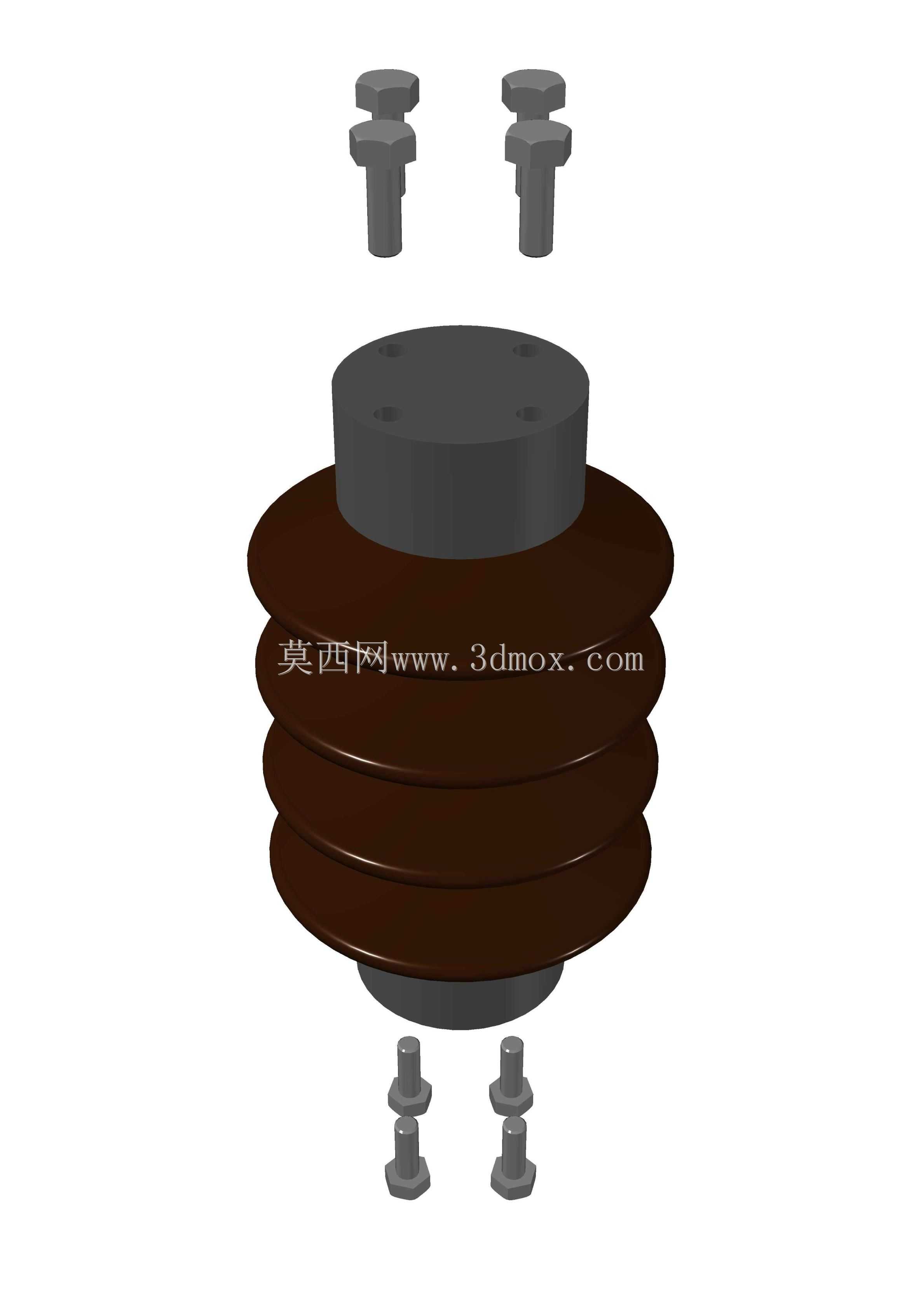

　　构件上下两端的金属嵌装法兰采用铸铁镀锌工艺，和瓷体的结合面做了滚花压装+水泥胶装的双重固定结构，胶装层的厚度控制在3-5mm区间，既可以缓冲金属与瓷体之间的温度形变差，避免温度骤变时瓷体受应力开裂，也能保证机械载荷传递的均匀性，不会出现局部应力集中导致的瓷体碎裂问题。上下法兰上的安装孔位采用对称排布设计，配套的紧固件为标准六角头螺栓，上端法兰用于固定带电母排或者导线金具，下端法兰用于和接地的钢结构支架、设备安装基座做刚性连接，安装时不需要额外加工适配孔位，能直接匹配常规中压配电架构的安装孔距标准。从安装边界来看，该绝缘构件的整体高度满足12kV电压等级的对地安全距离要求，安装时下端法兰和接地金属架构的接触面需要做平整处理，

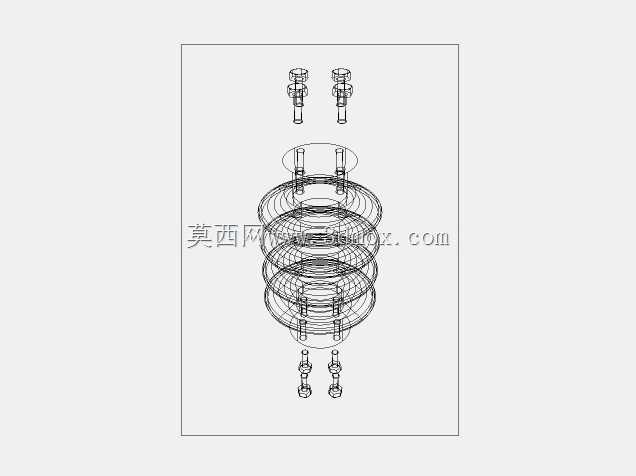

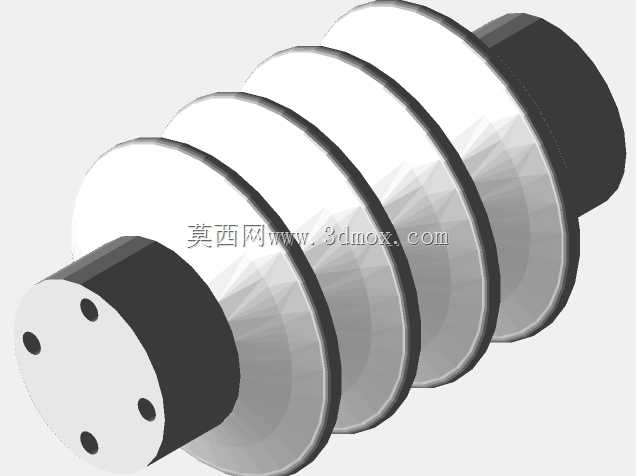

　　避免因接触面倾斜导致瓷体受额外弯矩，配套螺栓的紧固力矩需要控制在合理区间，既要保证连接刚性，也要避免力矩过大压裂瓷体端部的胶装层。在实际选型应用中，这类构件可以替代同电压等级的环氧树脂支柱绝缘子，在环境温差更大、紫外线照射更强、污秽等级更高的户外场景下，瓷质材质的抗老化性能更优，使用寿命更长，不需要像复合绝缘子那样定期检查伞裙老化、龟裂情况。建模过程中，瓷体部分的曲面过渡做了连续曲率处理，伞裙边缘的圆角设计避免了应力集中点，金属法兰的倒角、螺栓孔的沉台结构都完全按照实际加工工艺还原，胶装层的间隙也做了准确预留，能直接用于安装模拟、电场仿真分析、施工方案的可视化交底，也可以作为配网设备成套设计中的标准件调用，不需要重复建模。

　　在户外台架变的高压侧支撑、户外柱上开关的进出线固定、小型户外变电站的母线桥支撑场景中，该构件的机械强度能承受常规母排的自重、风载荷带来的横向推力，以及短路电流通过时的电动力冲击，绝缘性能满足工频耐压、雷电冲击耐压的国标要求，不需要额外增加绝缘防护措施。
