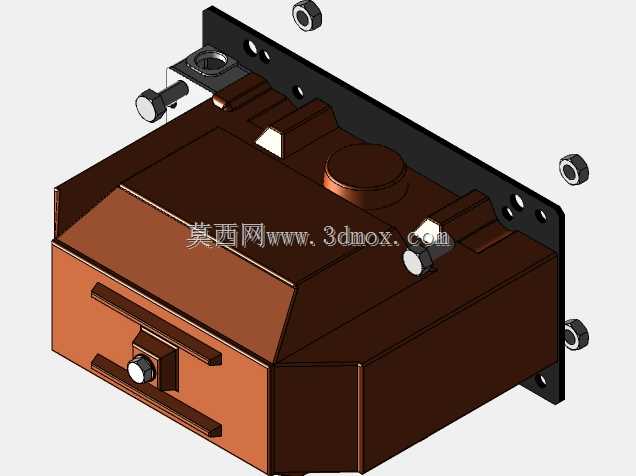

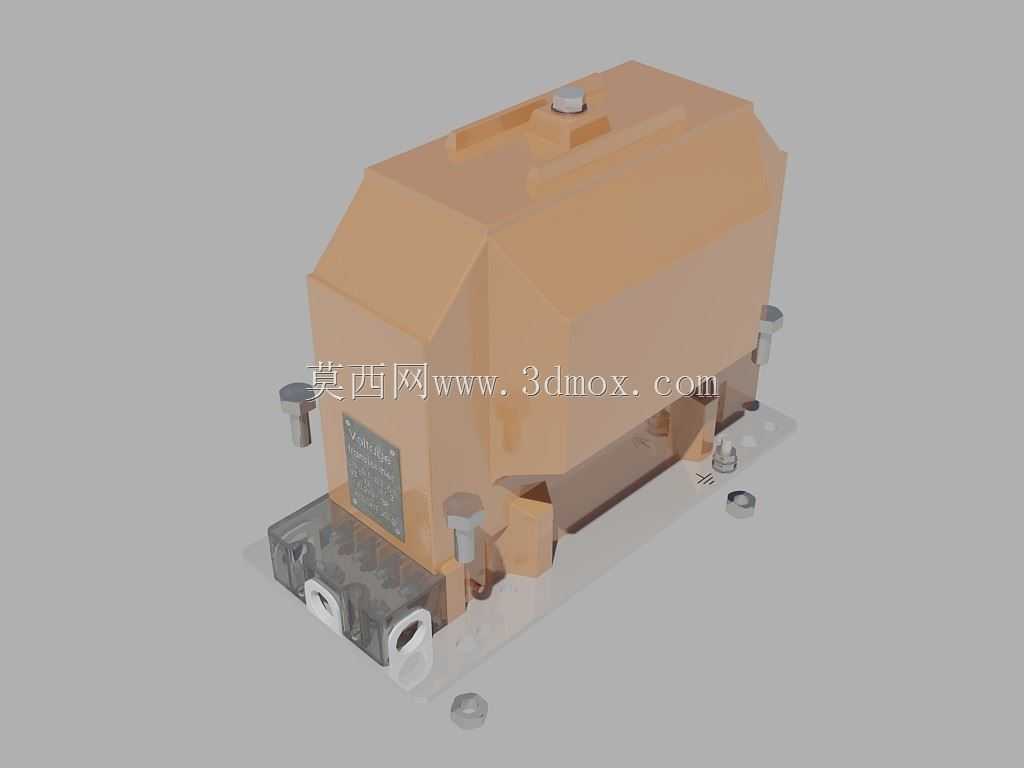

UCJ-24型中压互感器三维结构设计

　　在中压配电系统的电能计量、继电保护回路里，互感器是不可或缺的核心采样元件，这款UCJ-24型中压互感器的三维结构，完全按照10kV-24kV电压等级的户内开关柜安装场景做的适配设计。先从实际安装边界说起，模型还原的安装底座预留了对应标准M10固定螺栓的安装孔位，孔距匹配主流中置柜、环网柜的互感器安装梁尺寸，底座下方预留了15mm的接线操作空间，二次接线端子采用嵌入式布局，既避免柜内母排搭接时的安全距离不足问题，也能防止运维过程中误碰二次端子导致的采样回路开路故障。

　　从功能特性维度看，这款互感器的主体浇注壳体采用环氧树脂全包封结构，三维建模时特意还原了壳体表面的爬电距离设计棱边，相比光滑壳体结构，能在潮湿、多粉尘的配电房环境下，有效提升外绝缘的爬电比距，满足24kV电压等级下的污秽等级II级使用要求。壳体顶部的一次接线端子采用内嵌螺母嵌件的设计，建模时还原了嵌件与浇注体的配合公差，实际生产中嵌件提前预置在浇注模具内，环氧树脂固化后能实现与一次导体的可靠密封，避免长期运行中潮气侵入绝缘内部导致的局放超标问题。

　　设计思路上，这款模型没有做过度的结构简化，铁芯与绕组的内部布局完全参照实物的浇注占位做了还原，主体铁芯采用叠片式结构的占位设计，绕组与壳体之间预留了3mm的缓冲层间隙，对应实际生产中环氧树脂浇注前的缓冲垫层放置空间，避免冷热交替时浇注体与绕组、铁芯的膨胀系数差异导致的壳体开裂问题。侧面的铭牌安装位做了下沉式凹槽设计，铭牌粘贴后不会突出壳体表面，避免柜内安装时与相邻的断路器手车、隔离开关部件发生运动干涉。

　　再看实际应用的适配细节，互感器两侧的安装定位凸台高度做了精准还原，当设备安装在开关柜内的安装板上时，凸台能卡入安装板的定位缺口，无需额外调整水平度就能保证一次端子的对接高度与母排走向一致，减少现场安装的母排弯折工作量。底部的二次接线端子排采用带防护盖的结构设计，模型里还原了防护盖的卡扣结构，运维时无需拆卸整体设备就能打开防护盖进行接线校验，防护盖关闭后能达到IP20的防护等级，防止金属碎屑、虫鼠进入端子排引发的二次回路短路故障。

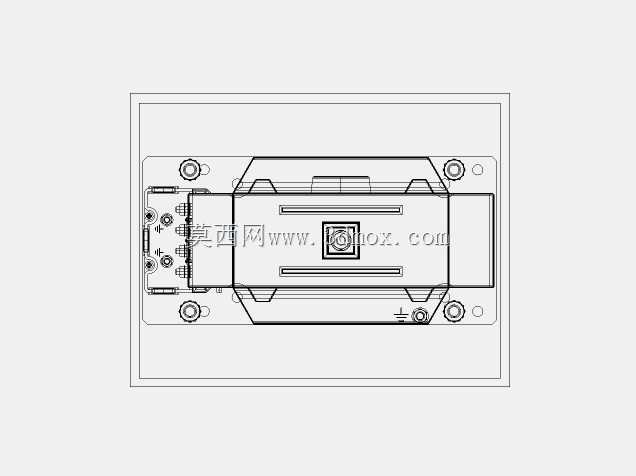

　　从外形尺寸的还原度来看，模型整体的长宽高比例完全匹配实物的尺寸链，主体壳体的倾斜面设计并非造型装饰，而是为了优化柜内的电场分布，减少尖角位置的电场集中问题，建模时特意保留了这些曲面的过渡圆角，没有做直角简化，方便后续做电场仿真分析时直接调用模型。壳体侧面的接地螺栓安装位做了凸台加厚处理，对应实际产品中接地端子的可靠连接要求，接地导体的连接面做了平面度的结构还原，保证接地连接时的接触电阻满足规范要求。

　　针对不同的安装场景，这款模型的底座结构还预留了横向、纵向两种安装方向的孔位适配，既可以正装在开关柜的电缆室侧壁，也可以倒装在母线室的安装梁上，安装方向调整时一次端子的朝向能匹配不同的母排走向，无需额外定制转接件。模型中还原的所有外露金属件，包括一次接线螺栓、安装固定螺栓、接地螺栓，都做了对应的防腐镀层结构示意，方便后续出工程图时标注表面处理要求。

　　在结构细节上，互感器顶部的一次接线端子做了防呆设计，两个接线端子的直径存在细微差异，避免现场安装时将相线与中性线接反，对应的模型里也还原了这个尺寸差异，方便装配人员在三维布线时就能识别接线方向，减少生产装配的出错概率。壳体底部的排水槽结构也做了精准还原，当柜内出现凝露时，凝露水会顺着壳体表面的导流棱边流入底部排水槽，从安装板的预留缺口排出，不会积存在设备底部导致绝缘性能下降。
