ACF-24型中压电流互感器结构设计

　　这款ACF-24型中压电流互感器，主要面向10kV-24kV电压等级的中压配电系统场景，在环网柜、箱式变电站、户外柱上开关成套设备里承担电流采样与继电保护信号输出的核心作用，区别于低压互感器的紧凑设计，中压等级的产品首先要解决的是相间、相对地的绝缘耐受问题，这也是整个结构设计的核心出发点。从实际工程应用来看，这类互感器常配套在固定式中压开关柜内，或是户外预装式变电站的进线、出线回路，既要满足运行时长期通过额定一次电流的温升要求，还要能承受系统短路时的短时动热稳定电流冲击，同时输出的二次电流信号要匹配测量仪表、继电保护装置的额定输入值，保证计量精度与保护动作的可靠性。

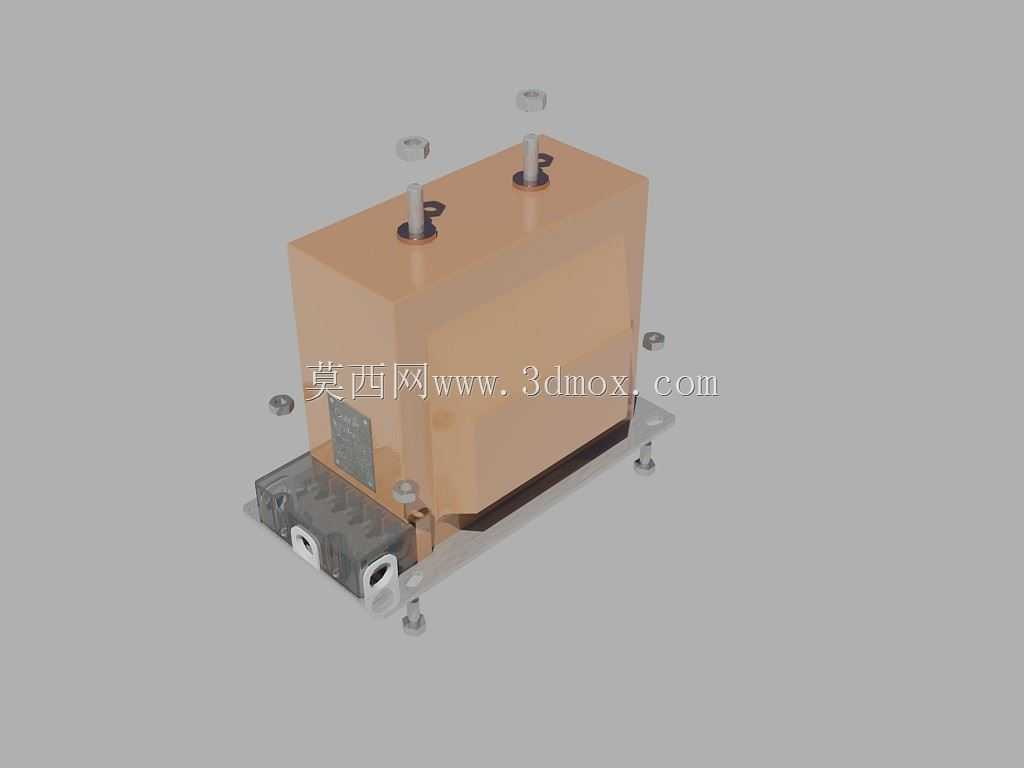

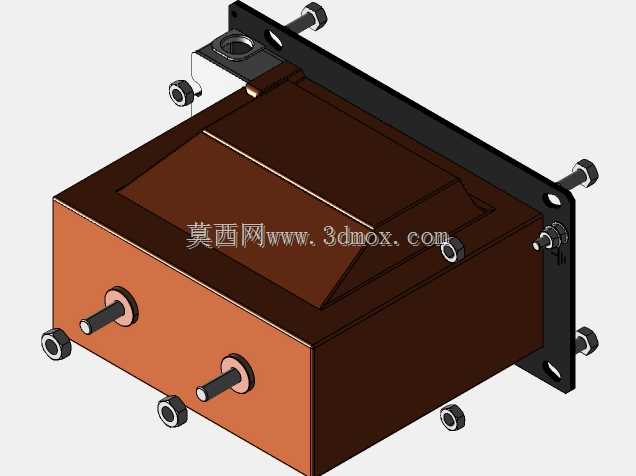

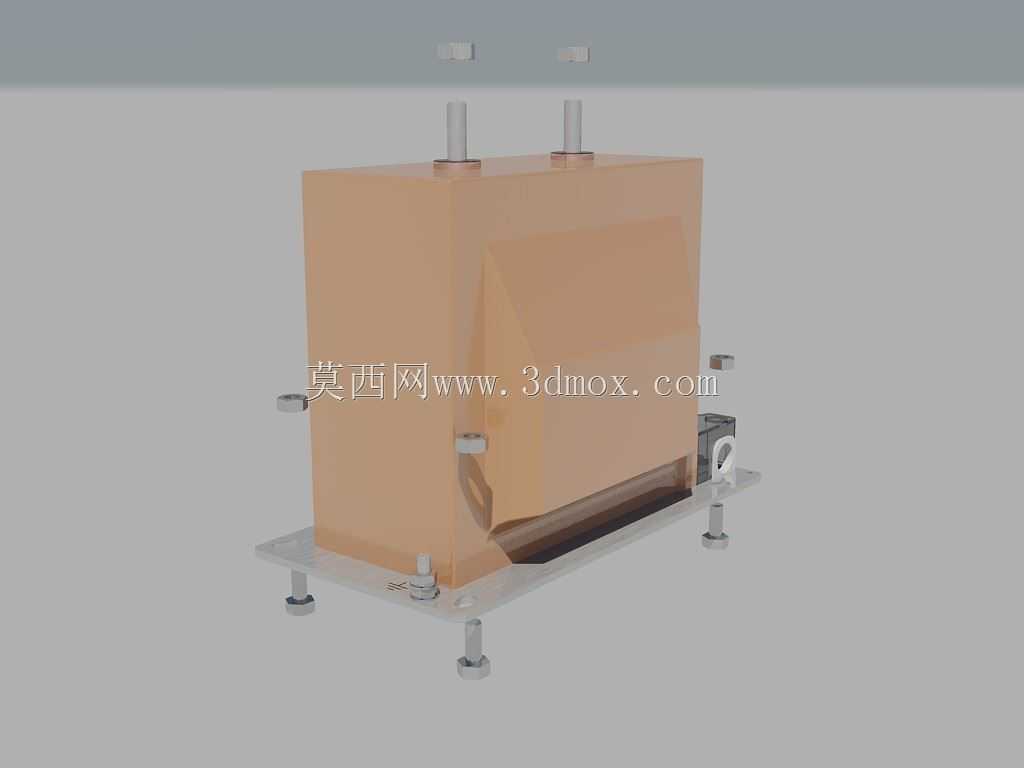

　　设计过程中首先确定的是一次绕组的排布结构，产品顶部伸出的一次接线端子采用内嵌铜排外包绝缘的结构，两个端子的中心距严格匹配中压柜内标准母排的安装间距，避免现场安装时出现母排弯折应力作用在互感器本体上，端子顶部配套的标准紧固件可以直接与铜母排栓接，不需要额外加工过渡连接件。本体的主绝缘采用环氧树脂真空浇注成型，这种工艺一方面可以把绕组、铁芯完全密封在绝缘体内，杜绝潮气、粉尘侵入内部绝缘层，另一方面浇注成型的外壳本身具备足够的机械强度，可以承受安装、运输过程中的振动冲击，不需要额外加装金属防护外壳。本体底部的安装脚采用内嵌金属螺母的结构，四个安装孔的位置尺寸适配中压柜内标准安装梁的孔位，安装时只需要从安装梁下方穿入螺栓即可完成固定，不需要在互感器侧额外配置固定件，安装脚与本体浇注为一体，避免了拼接结构带来的装配间隙与松动风险。

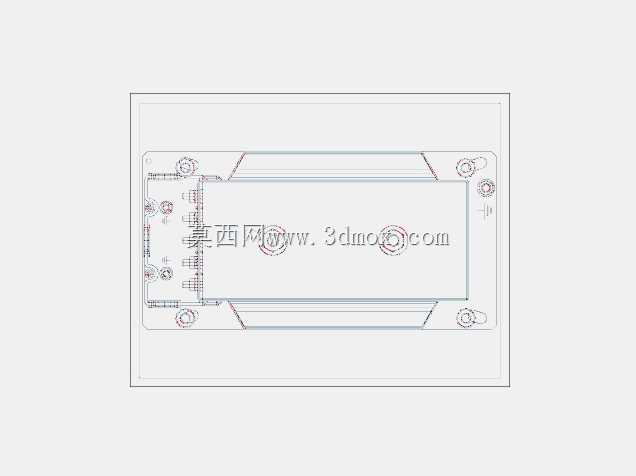

　　从外形边界来看，产品整体采用方正的箱体式结构，宽度方向控制在常规中压柜相间距的允许范围内，保证三相并排安装时相间有足够的空气绝缘距离，不会出现相间放电隐患；高度方向的尺寸适配柜内母线室的垂直空间，顶部接线端子的高度刚好与柜内主母排的安装高度齐平，不需要额外抬高或降低母排位置。本体侧面预留的接地端子采用标准铜质嵌件，安装时必须可靠接入柜内接地排，保证故障情况下本体外壳的电位始终与地电位一致，避免出现外壳带电的安全隐患。产品侧面的标识区域采用凹槽式设计，后续粘贴的参数铭牌不会因为运行过程中的积灰、擦拭出现脱落，参数标识可以长期清晰可辨。

　　在结构细节处理上，一次绕组与二次绕组之间设置了完整的金属屏蔽层，屏蔽层在浇注时直接嵌入绝缘体内并可靠接地，避免一次侧的高电压串入二次回路，损坏二次侧的仪表与保护装置，同时也能降低外部电磁场对二次信号的干扰，保证测量精度。二次接线端子设置在本体下部的接线腔内，接线腔采用下沉式结构，配套的防护盖板可以盖住二次接线端子，防止运行过程中人员误碰二次端子，也能避免灰尘、凝露落在二次接线点上造成接触不良。整个产品的棱角处都做了圆弧过渡处理，一方面是环氧树脂浇注工艺的要求，避免尖角处出现应力集中导致浇注体开裂，另一方面圆弧结构可以优化表面电场分布，降低局部放电量，提升产品长期运行的绝缘寿命。

　　实际选型配套时，这款互感器可以直接替换同安装尺寸的老型号产品，不需要改动柜内的安装结构与母排走向，对于存量设备的改造项目来说适配性很强。建模过程中所有的安装孔位、端子尺寸、外形边界都严格按照工程实际的公差要求设置，装配干涉检查时已经验证了与标准中压柜内相邻元件的安全距离，不管是用于成套设备的三维布线模拟，还是用于产品本身的生产工艺拆解，都可以直接复用模型里的尺寸参数，不需要二次调整结构尺寸。
