中压仪表变压器GSES-12D结构设计

　　在中压配电系统的二次测量回路搭建过程中，仪表变压器是衔接一次高压侧与二次测量、保护装置的核心部件，GSES-12D型中压仪表变压器的设计，完全围绕12kV电压等级的户内配电场景展开，适配开关柜内的紧凑安装空间，解决一次高电压无法直接接入常规测量仪表、保护继电器的绝缘与量程匹配问题。从实际工程应用的角度看，这类仪表变压器普遍部署在工矿企业配电室、住宅小区开闭所、商业综合体变配电间的中置柜、环网柜内部，负责将一次侧的中压按固定比例转换为标准的低电压信号，供给电压表、功率表、电能计量装置以及继电保护模块使用，同时实现一次高压回路与二次低压回路的电气隔离，避免一次侧的故障高压串入二次侧损坏设备、威胁运维人员安全。

　　在产品功能特性的设计上，该型号变压器首先要满足12kV电压等级的绝缘耐受要求，绕组之间、绕组与铁芯外壳之间的绝缘距离经过严格核算，能承受对应的工频耐压与雷电冲击耐压测试，避免运行中出现绝缘击穿故障。其次是变比精度的控制，针对计量、测量、保护不同的二次负载需求，绕组的绕制匝数、线径选择都做了匹配设计，保证在额定负载范围内的变比误差、角差都符合对应精度等级的要求，不会因为二次负载波动导致测量数据失准，影响电能计量的准确性或者保护装置的动作可靠性。另外考虑到中压柜内的运行环境，产品的外壳采用阻燃、耐老化的绝缘材料封装，既可以防止运维过程中误触带电部位，也能阻挡柜内的灰尘、潮气侵入绕组内部，降低长期运行后的绝缘老化速度。

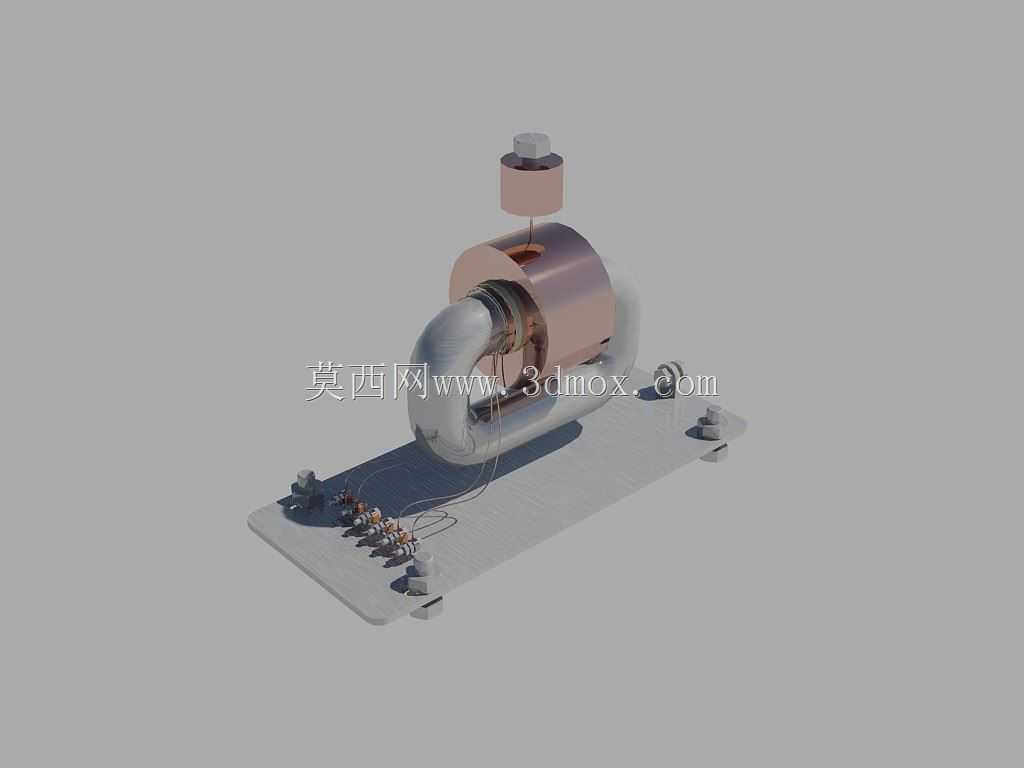

　　从结构设计思路来看，整个模型的搭建完全遵循实际产品的装配逻辑，先从铁芯叠片的结构入手，采用高导磁的冷轧硅钢片叠装结构，叠片的接缝处理、夹紧结构都做了还原，目的是降低空载运行时的铁损与励磁电流，减少设备自身的能耗与运行发热。绕组部分按照高低压绕组的排布顺序做了分层设计，低压绕组靠近铁芯侧布置，高压绕组在外侧，这样的排布既可以简化绝缘结构，也能提升绕组的散热效率，引线部分的走线、接线端子的排布都预留了足够的安全距离，端子的位置与尺寸匹配常规柜内的二次接线走线规范，不需要额外做转接件就能完成接线。

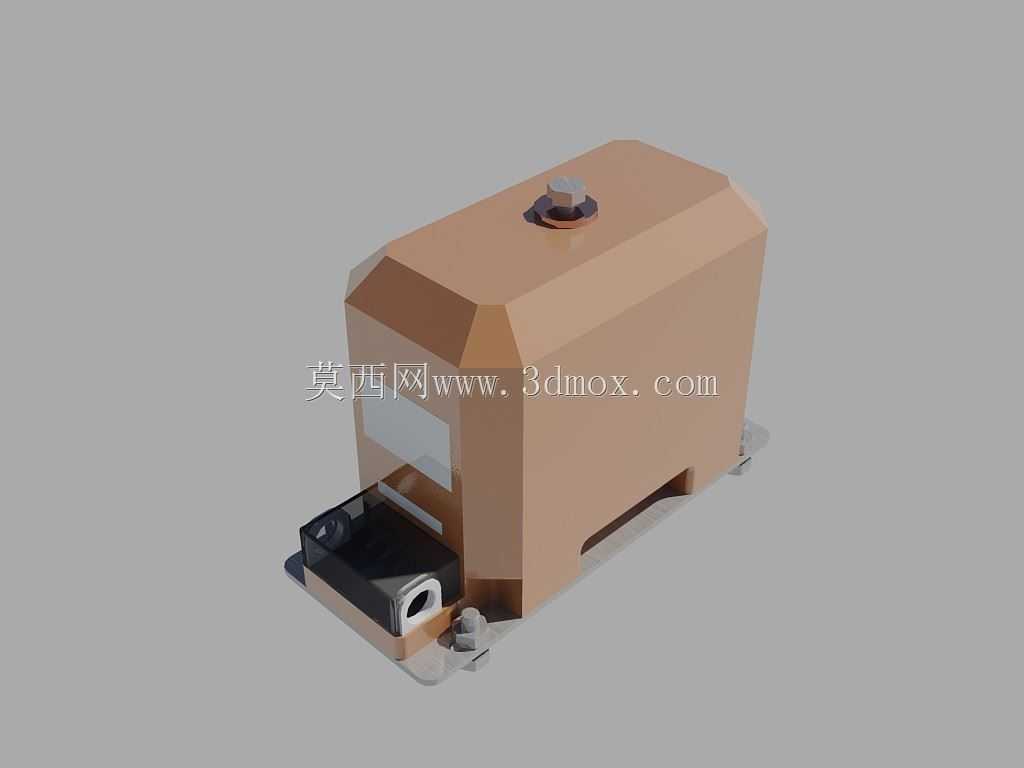

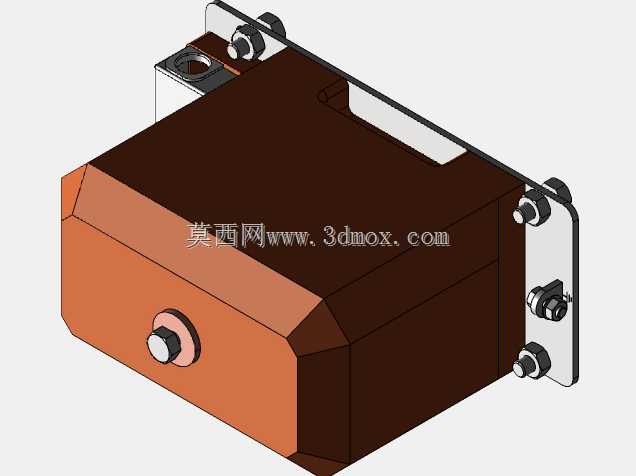

　　关于外形尺寸与安装边界，该模型还原的产品采用立式安装结构，底部的安装孔位间距、安装孔尺寸完全适配12kV开关柜内的标准安装梁位置，不需要对柜体结构做额外改造就能直接替换同类型的老旧仪表变压器。整体外形的宽度、深度、高度都控制在柜内预留的仪表安装仓尺寸范围内，顶部的高压接线端、侧面的低压接线端的位置，都避开了柜内的母线排、断路器手车等其他部件的运动与安装空间，不会出现安装干涉问题。外壳表面的接地端子位置清晰，安装后可以方便地连接柜内的接地排，满足配电设备的接地安全要求。另外模型也还原了产品表面的铭牌安装位、介质标注位置，方便实际生产过程中粘贴参数标识，运维过程中也能快速识别设备的额定参数。

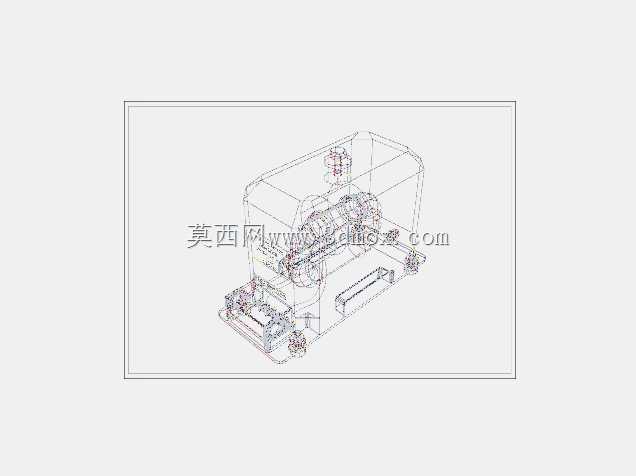

　　在实际选型应用中，这类仪表变压器的容量选择需要匹配二次侧的总负载，包括连接的测量仪表、保护装置的功耗以及接线线路的线损，模型的结构尺寸可以直接用于柜内的三维布局校验，在做开关柜的整体三维设计时，直接导入该模型就能核对安装空间、接线距离、安全净距是否满足规范要求，避免实际生产装配时出现部件干涉、接线长度不足等问题。对于设备改造项目来说，该模型的安装尺寸与同参数等级的主流产品保持一致，可以直接用于替换故障或者老旧的同类型变压器，减少改造过程中的柜体加工工作量，缩短停电改造的时间。从建模的细节来看，所有的装配间隙、部件倒角、紧固件位置都按照实际加工要求做了还原，既可以用于方案展示、布局校验，也能作为同类产品结构设计的参考模板，帮助设计人员快速完成同类型仪表变压器的结构改型，减少重复建模的工作量。
