STACO501系列自耦变压器安装固定模板

　　在实验室调压、小型设备测试供电、老旧电工试验台改造这类场景里，STACO 501及同规格501-B可变自耦变压器是很常见的调压部件，这类美式老款自耦变大多是方形金属壳体，底部自带安装支脚但没有统一的适配安装板，很多时候现场安装要么靠临时打孔固定，要么找通用板凑合用，很容易出现孔位不对、安装间隙不足导致的壳体受力、调节旋钮操作干涉问题。这套安装模板就是针对这类场景做的适配结构，核心是解决该系列自耦变压器的快速定位安装问题，不需要现场反复测量孔距、配打安装孔，直接把变压器对位固定在模板上，再整体装到设备机柜、试验台台面或者壁挂支架上即可。

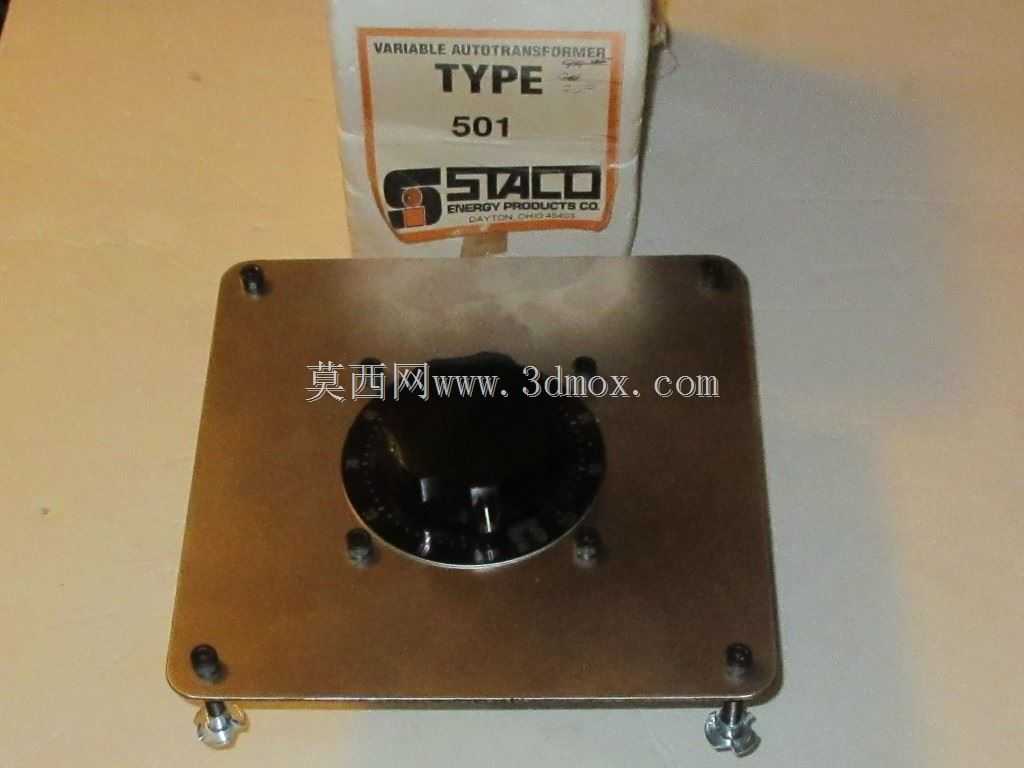

　　从实际安装适配的角度看，这套模板的安装边界完全匹配501系列自耦变的底部轮廓，板体采用16ga规格的不锈钢板材加工，也就是常说的0.06英寸厚度的不锈钢板，这个厚度的板材既有足够的结构强度，承托变压器整体重量不会出现长期使用后的翘曲变形，又不会因为板材过厚增加不必要的安装空间占用。板上的固定孔位完全匹配变压器底部的原生安装孔距，不需要对变压器本体做任何改装，固定紧固件选用0.25-20英寸规格的内六角圆柱头螺钉，也就是SHCS标准件，其中指示板位置的固定采用3mm规格的按钮内六角螺钉，和变压器本体的安装结构完全适配。

　　设计的时候特意在变压器安装面和安装板之间预留了匹配的螺母间隙，这个间隙不是随便留的，一方面是避免安装时螺钉锁附过紧压伤变压器底部的漆面或者绝缘层，另一方面是给变压器底部的通风间隙留足空间，自耦变压器在带载工作时会有一定的温升，底部留缝能保证空气自然流通，避免热量堆积在安装板和变压器壳体之间加速绝缘老化。之前很多现场安装的案例里，就是因为安装板和变压器底部完全贴死，连续带载运行几小时后底部温度过高，甚至出现过固定螺钉因为热胀冷缩松动的情况，这个间隙设计刚好规避了这类问题。

　　从功能特性来说，这套模板除了基础的固定作用，还兼顾了安装定位的便利性，板上的孔位做了沉台处理，螺钉锁附后头部不会突出板体背面，不管是把模板贴装在机柜内的安装梁上，还是固定在试验台的台面开孔位置，背面都不会有突出的螺钉头剐蹭线缆或者其他部件。模板的四个角做了小尺寸的倒角处理，避免安装时锋利的板边割伤安装人员的手，也不会刮破设备内部的线缆绝缘层。另外板体上预留的安装支脚固定位，还可以选配橡胶减震脚垫，在移动测试设备或者有轻微振动的安装场景下，能减少振动传递到变压器本体，避免调压旋钮因为振动出现位置偏移，影响输出电压的稳定性。

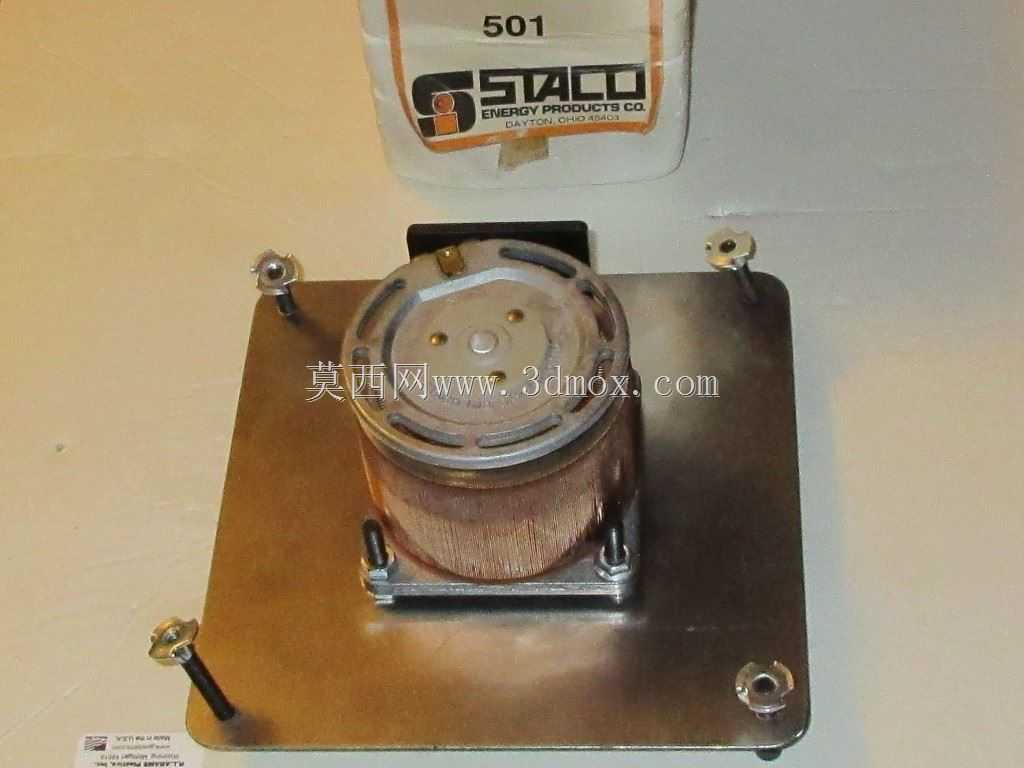

　　实际使用的时候，只需要先把四个固定螺母预放在模板对应的孔位位置，再把变压器底部的安装孔对准模板上的定位柱，锁上对应的螺钉就完成了变压器和模板的组装，整个过程不需要反复测量孔距，也不需要现场做标记打孔，对于批量做试验台组装、老旧调压设备改造的场景来说，能大幅减少安装工时，也能避免因为现场打孔误差导致的安装错位问题。之前找适配安装结构的时候，很难找到对应这个老型号自耦变的现成安装尺寸，很多通用安装板的孔位都对不上，要么孔距偏差大，要么板厚不够容易变形，这套模板完全匹配该型号的安装尺寸，不需要做二次加工就能直接使用，不管是固定在水平台面上，还是垂直安装在机柜侧壁上，都能保证变压器安装牢固，调节旋钮的操作空间充足，不会和周围的其他电气部件出现干涉。

　　从安装边界的尺寸来看，模板的整体外轮廓比变压器底部每边多出不到10mm的余量，不会占用过多的安装空间，在机柜内部安装的时候，不需要预留过大的安装区域，对于内部空间紧凑的小型测试设备、壁挂式调压箱来说，这个尺寸设计非常友好，不会因为安装板过大挤占其他电气元件的安装位置。板上的固定孔除了适配变压器本身的安装位，还在板体边缘预留了四个通用安装长孔，方便把整个模板组件固定在不同间距的安装梁上，长孔的调节范围覆盖了常见的机柜安装梁间距，不需要额外做转接板就能直接固定，适配性更强。
