中压室内穿墙板式套管绝缘构件

　　在10kV-35kV电压等级的户内配电场景中，这类穿板套管绝缘子是高压柜、环网柜、箱变内部实现带电导体与柜体金属隔板绝缘隔离的核心部件，日常运维中很少被运维人员直接关注，但一旦出现绝缘击穿、爬电距离不足的问题，就会直接引发柜体内部相间短路、接地故障，直接影响整段配电线路的供电可靠性。不同于户外套管需要考虑防雨、防污闪、抗紫外线老化的设计要求，室内安装的套管不需要额外配置伞裙外的防雨罩结构，整体结构更紧凑，适配柜体内有限的安装空间。

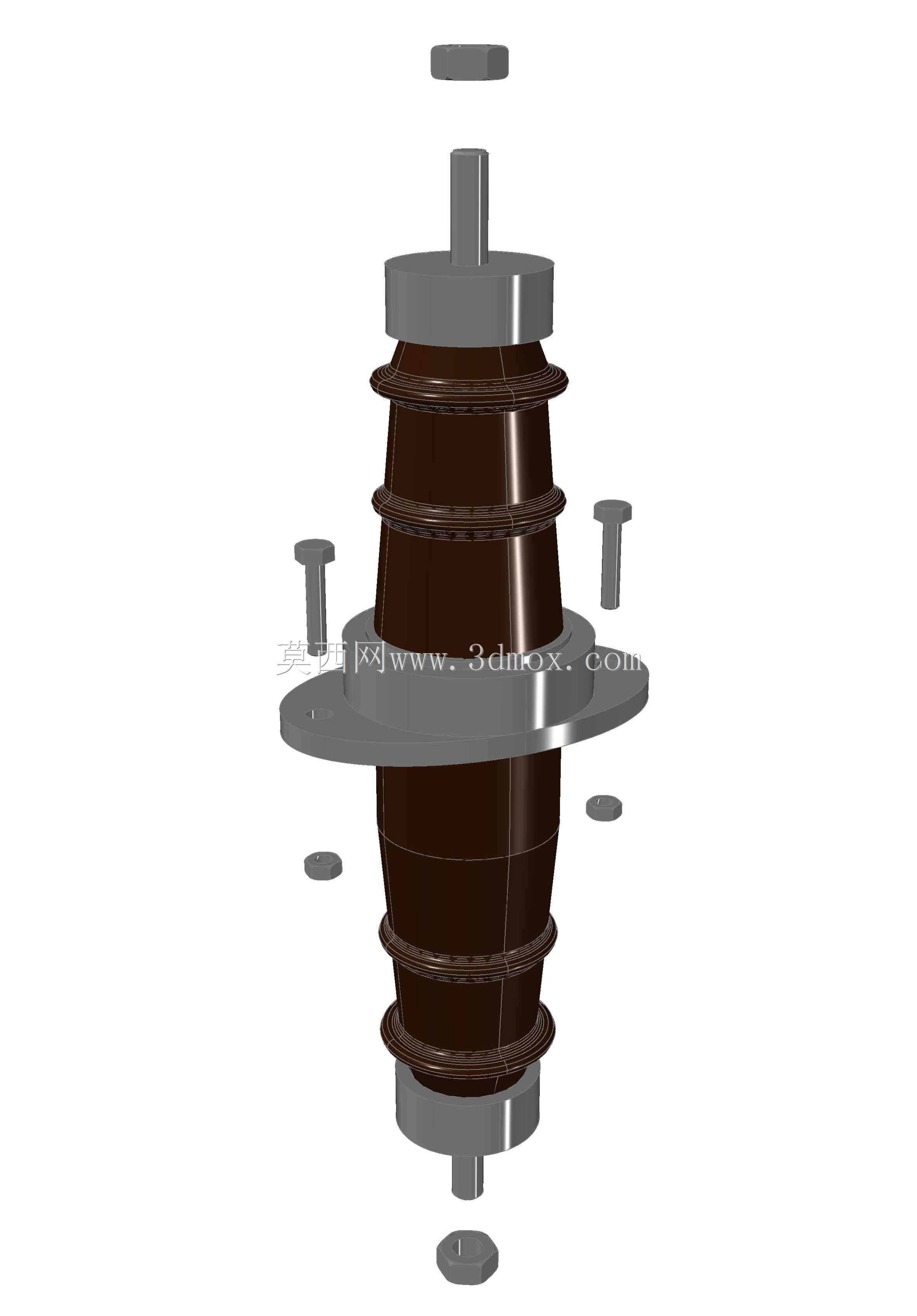

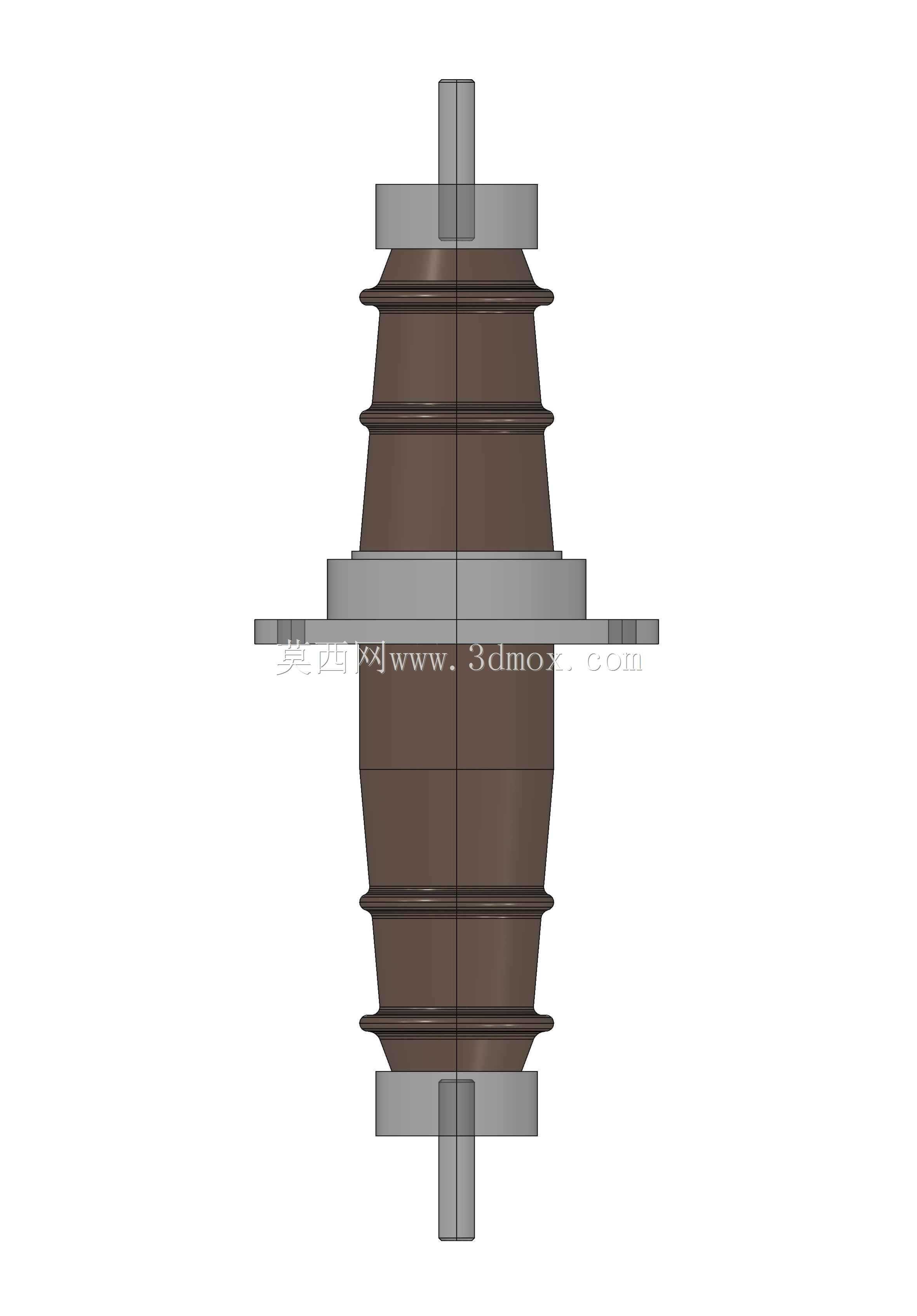

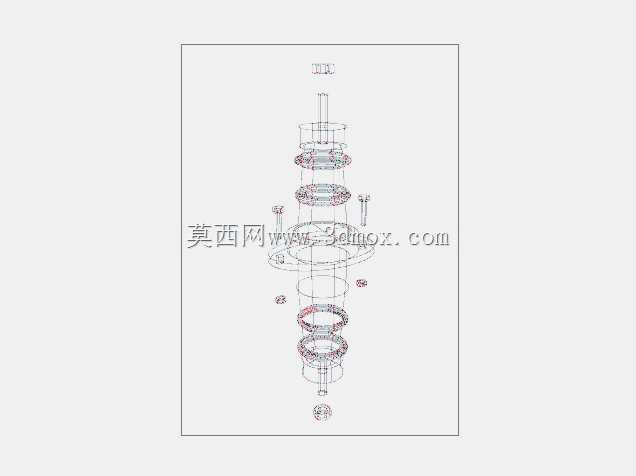

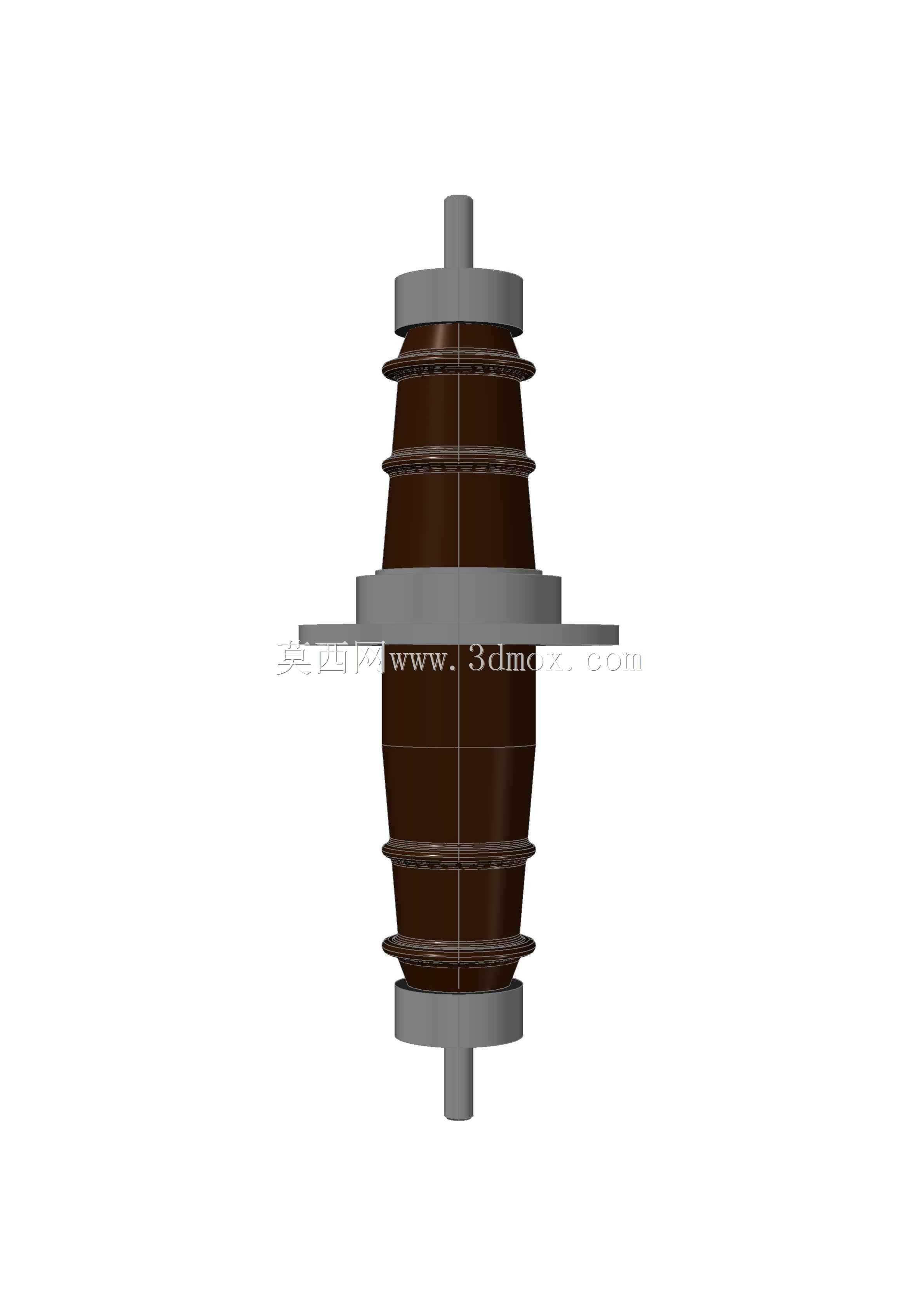

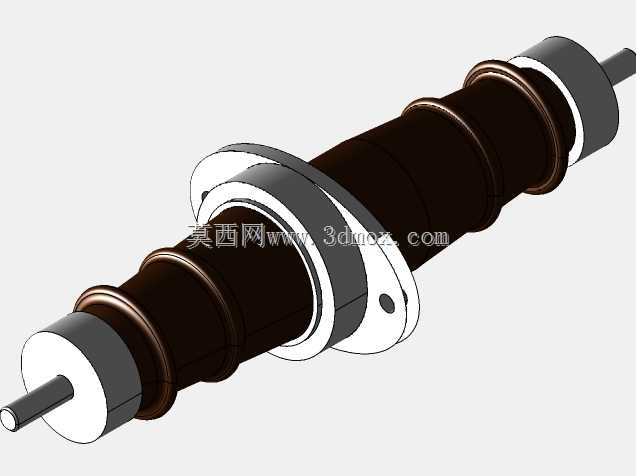

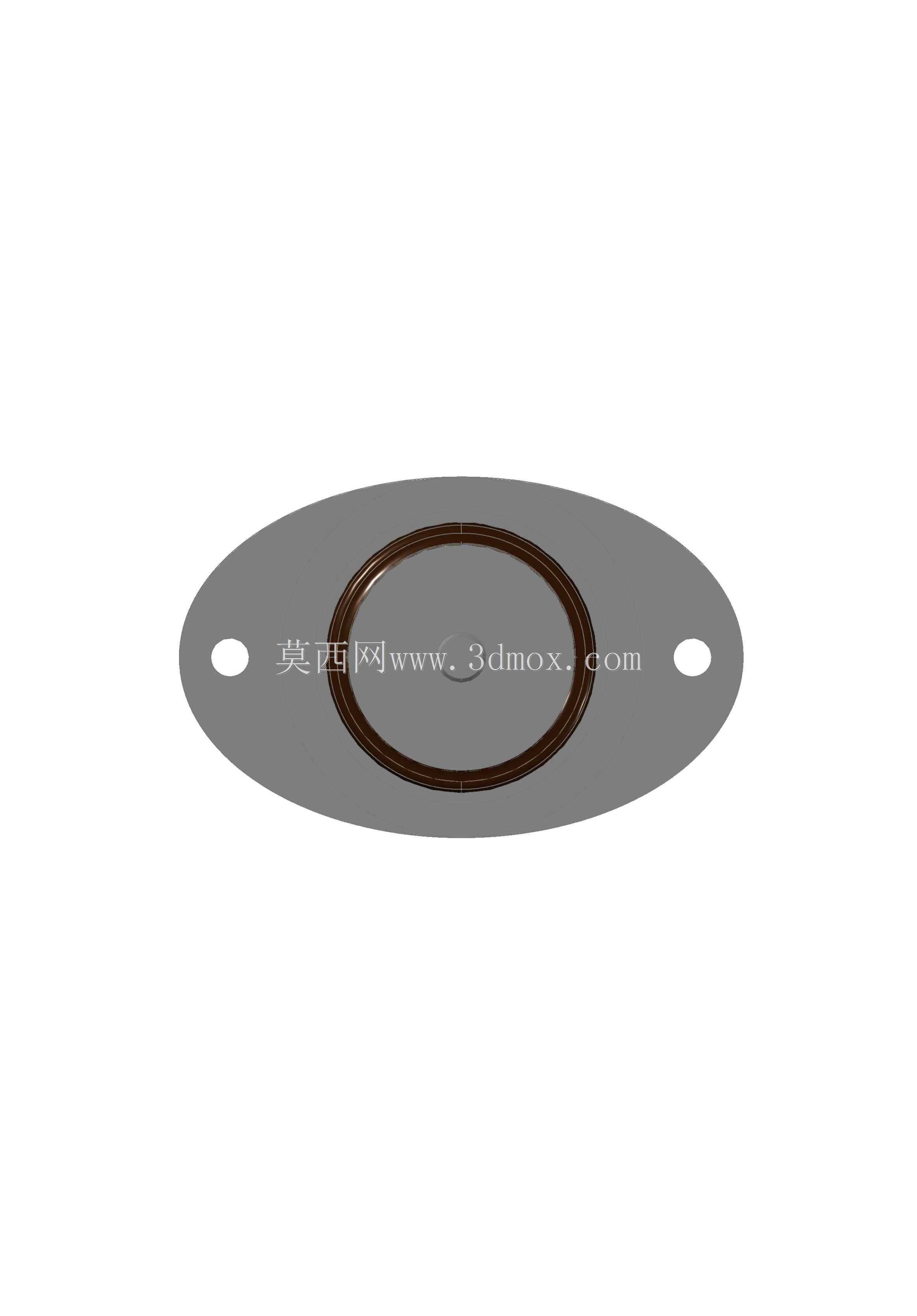

　　从结构设计逻辑来看，该构件采用分层同轴装配结构，核心绝缘主体采用棕褐色的硬质绝缘材料模压成型，外表面设置多道环形凸起伞棱，这些伞棱并非随意设置，每一道棱的高度、间距都经过电场仿真校核，目的是在有限的轴向长度内拉长导体沿绝缘表面的爬电距离，避免潮湿、凝露环境下出现沿面闪络。绝缘主体两端嵌套金属嵌件，端部的金属压盖通过圆周分布的紧固螺栓与安装法兰盘锁紧，安装法兰盘为平板式圆盘结构，盘面上预留的螺栓孔位完全匹配中压柜标准隔板的安装开孔尺寸，安装时只需将套管整体穿过柜体隔板的预制开孔，在隔板另一侧加装配套的平垫、弹垫后拧紧紧固件即可完成固定，不需要额外的焊接、粘接工序，现场装配效率很高。

　　导体贯通部分采用中心金属导杆结构，导杆两端伸出绝缘主体的长度经过严格控制，既保证与柜内母排、电缆终端的连接搭接面足够，又不会因为伸出过长导致带电体与柜体内其他接地构件的安全净距不足。导杆与绝缘主体的结合面设置有多道密封槽，装配时配合密封垫填充间隙，避免灰尘、潮气沿着导杆与绝缘件的结合缝隙侵入绝缘内部，长期运行后出现内部绝缘受潮的问题。配套的小型金属垫片、紧固件全部做了镀锌钝化处理，满足户内配电设备的防腐蚀要求，不会因为长期运行出现锈蚀脱落引发柜内放电隐患。

　　从安装边界条件来看，这类套管的安装法兰直径、穿板开孔尺寸、轴向总长度都适配常规中压开关柜的隔板厚度，安装完成后，绝缘主体在隔板两侧的伸出长度对称，不会出现单侧过长挤占柜内母排室、电缆室安装空间的问题。设计建模过程中，需要重点校核几个核心尺寸：一是导杆的同轴度，必须保证导杆与绝缘主体、安装法兰的同轴度误差控制在合理范围内，否则安装后会出现导杆偏斜，与母排连接时产生额外的装配应力，长期运行下应力会传导到绝缘件内部，导致绝缘件开裂；二是安装法兰的平面度，法兰与柜体隔板贴合的面必须平整，否则紧固螺栓锁紧后会出现局部应力集中，压裂绝缘主体的端部嵌件；三是伞棱的尺寸公差，伞棱的外径不能超出设计值太多，否则多台柜并柜安装或者柜内构件布置紧凑时，会出现相邻带电体之间的空气间隙不足的问题。

　　实际选型应用时，需要根据柜内的额定电压、额定电流匹配对应规格的套管，不同电流等级的导杆直径、导电接触面积有明确差异，不能用低电流等级的套管替代高规格产品，否则长期满负荷运行时导杆发热会传导到绝缘件，加速绝缘材料老化，缩短使用寿命。建模过程中对所有金属构件的棱角都做了圆角处理，避免高电压环境下尖角部位产生电场集中，引发局部电晕放电，长期电晕会腐蚀绝缘表面，逐步降低绝缘性能。整个装配结构没有复杂的卡扣、过盈配合结构，所有连接都采用标准紧固件，后期运维更换时不需要专用工具，拆开连接母排、松开法兰固定螺栓即可整体拆下替换，适配配电设备快速运维的需求。
