导轨式立式低压熔断器结构设计

　　在低压配电系统的终端回路与分支线路保护场景中，熔断器作为最基础的过流、短路保护元件，其安装适配性、分断可靠性直接决定了配电回路的故障响应能力。这款立式安装的低压熔断器，采用导轨卡装式结构设计，主要适配35mm标准DIN导轨的安装场景，常见于楼宇配电的终端配电箱、工业设备的控制柜内动力回路、小型自动化设备的电源进线侧，用于在回路出现过载电流或短路故障时，通过内部熔体的快速熔断切断电路，避免故障电流波及后端用电设备造成器件烧毁，同时防止故障范围扩大引发配电系统越级跳闸。

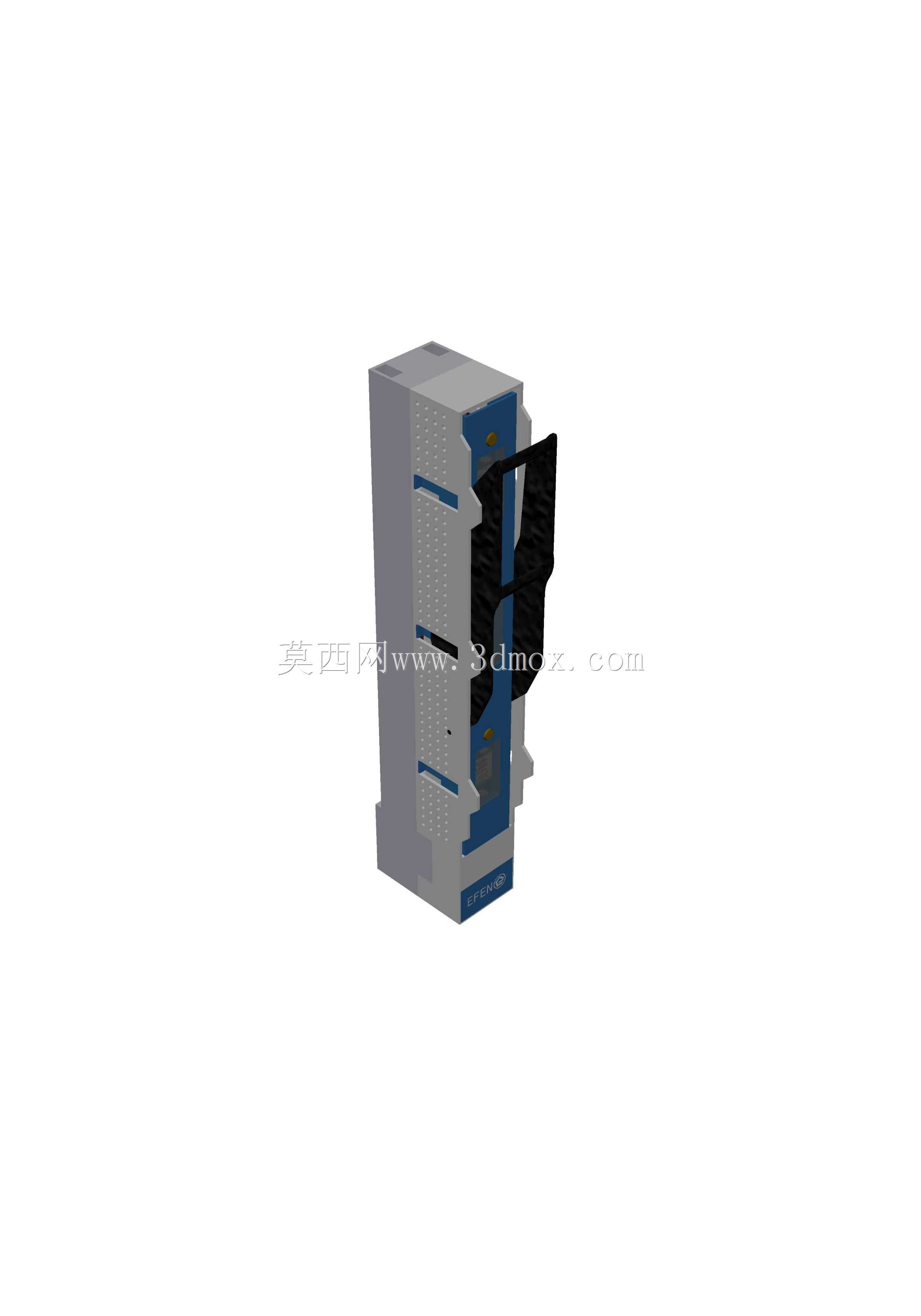

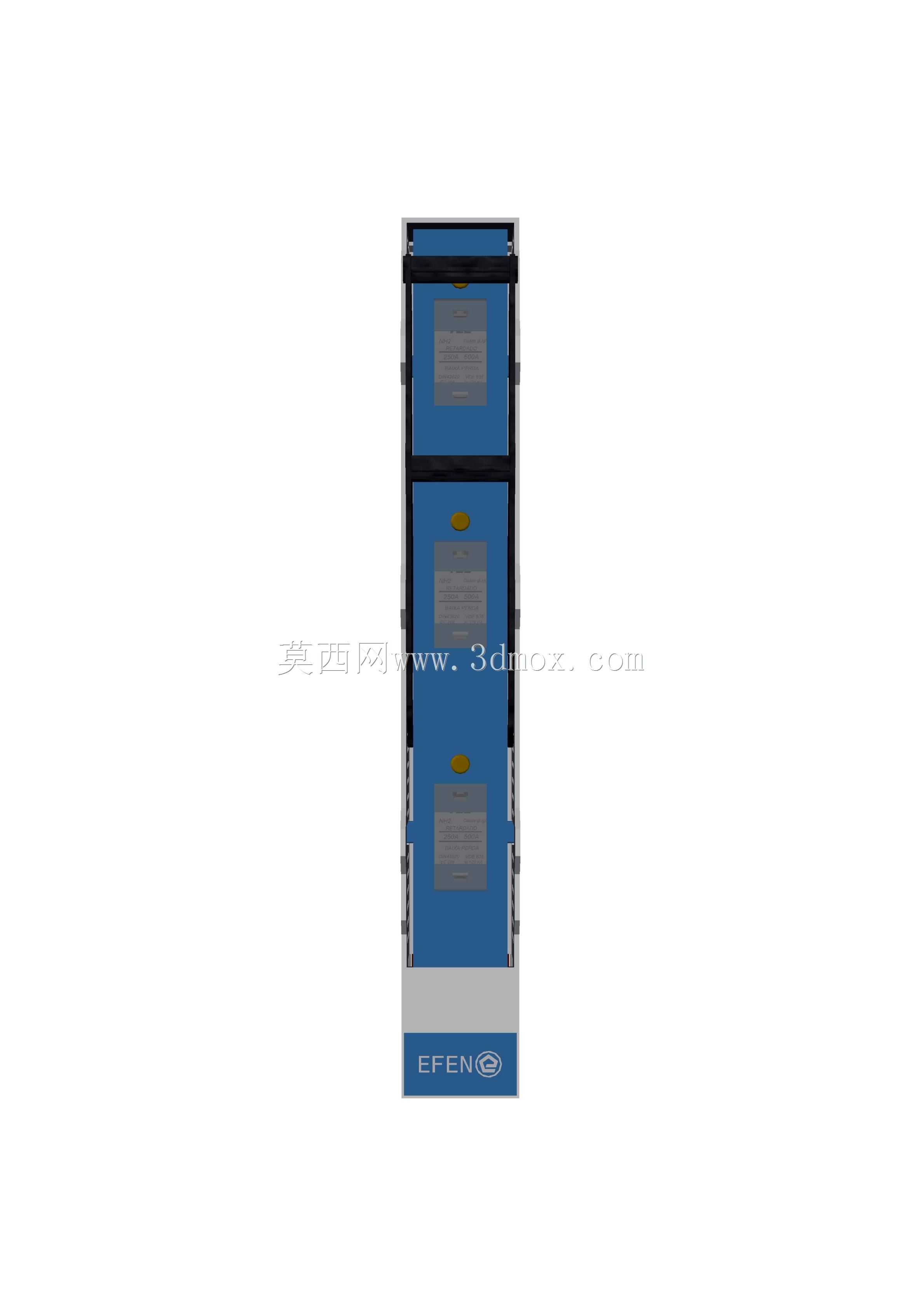

　　从结构设计逻辑来看，这款熔断器采用垂直立式的安装布局，整体壳体采用阻燃级热固性工程塑料模压成型，壳体表面设置多组横向散热筋条，既可以提升壳体整体的结构强度，避免安装、运维过程中受外力出现壳体开裂，也能在熔体分断故障电流时，通过筋条增大散热面积，快速导出分断过程产生的瞬时热量，降低壳体表面的温升，避免相邻电气元件受高温影响出现性能衰减。壳体前端设置抽拉式的熔体更换舱，运维人员无需拆卸整个熔断器底座，即可直接抽出载熔体件完成熔体更换，操作过程中手部不会直接接触带电部位，满足低压配电操作的安全防护要求。载熔体件与底座之间设置定位卡扣结构，更换熔体后推入到位会有明确的卡位反馈，避免因接触不到位导致的接触电阻过大、运行温升超标的问题。

　　安装边界方面，这款立式熔断器的底座宽度适配单极低压元件的标准安装间距，多极并排安装时无需额外预留调整间隙，可直接紧贴相邻断路器、隔离开关等元件排布，充分利用配电箱内的导轨安装空间。底座的导轨卡扣采用弹性锁紧结构，安装时只需将底座上侧挂接在导轨上沿，下侧按压即可完成卡装固定，拆卸时用一字螺丝刀撬动卡扣解锁即可取下，无需额外的固定螺丝，大幅提升现场装配的效率。接线端子采用升降式压接结构，适配1.5平方到16平方的铜芯导线压接，端子处设置防误触挡板，接线完成后挡板可遮挡带电的金属压接部位，避免运维过程中误碰带电部位引发触电风险。

　　功能特性上，这款熔断器的熔体采用变截面纯铜基材搭配石英砂填充灭弧结构，当回路出现短路大电流时，熔体的窄颈部位会在毫秒级时间内快速升温熔断，熔断产生的电弧会被壳体内填充的高纯石英砂快速冷却、分割，迅速熄灭电弧，不会出现电弧喷出、壳体炸裂的问题。针对常规的过载电流场景，熔体的发热特性匹配低压配电线路的过载耐受曲线，不会因为短时的电机启动电流、设备合闸冲击电流出现误熔断，同时在电流超过额定过载阈值时，能够在规范要求的时间内完成熔断，实现线路与设备的过载保护。壳体的进出线端设置清晰的标识，明确区分电源侧与负载侧的接线方向，避免现场接线时出现反向接线的问题，同时标识采用模压成型工艺，长期使用不会因为积灰、擦拭出现标识模糊的情况。

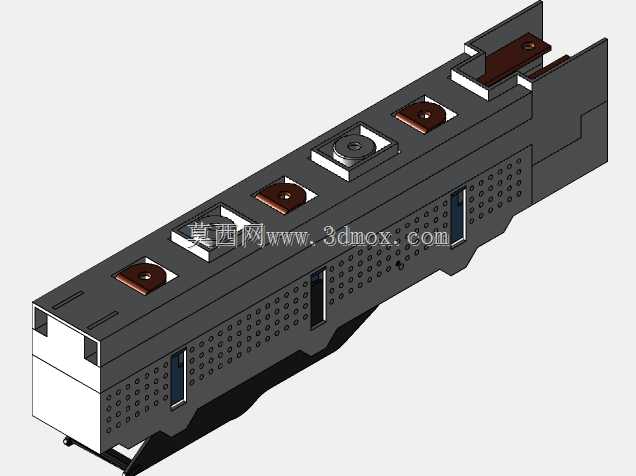

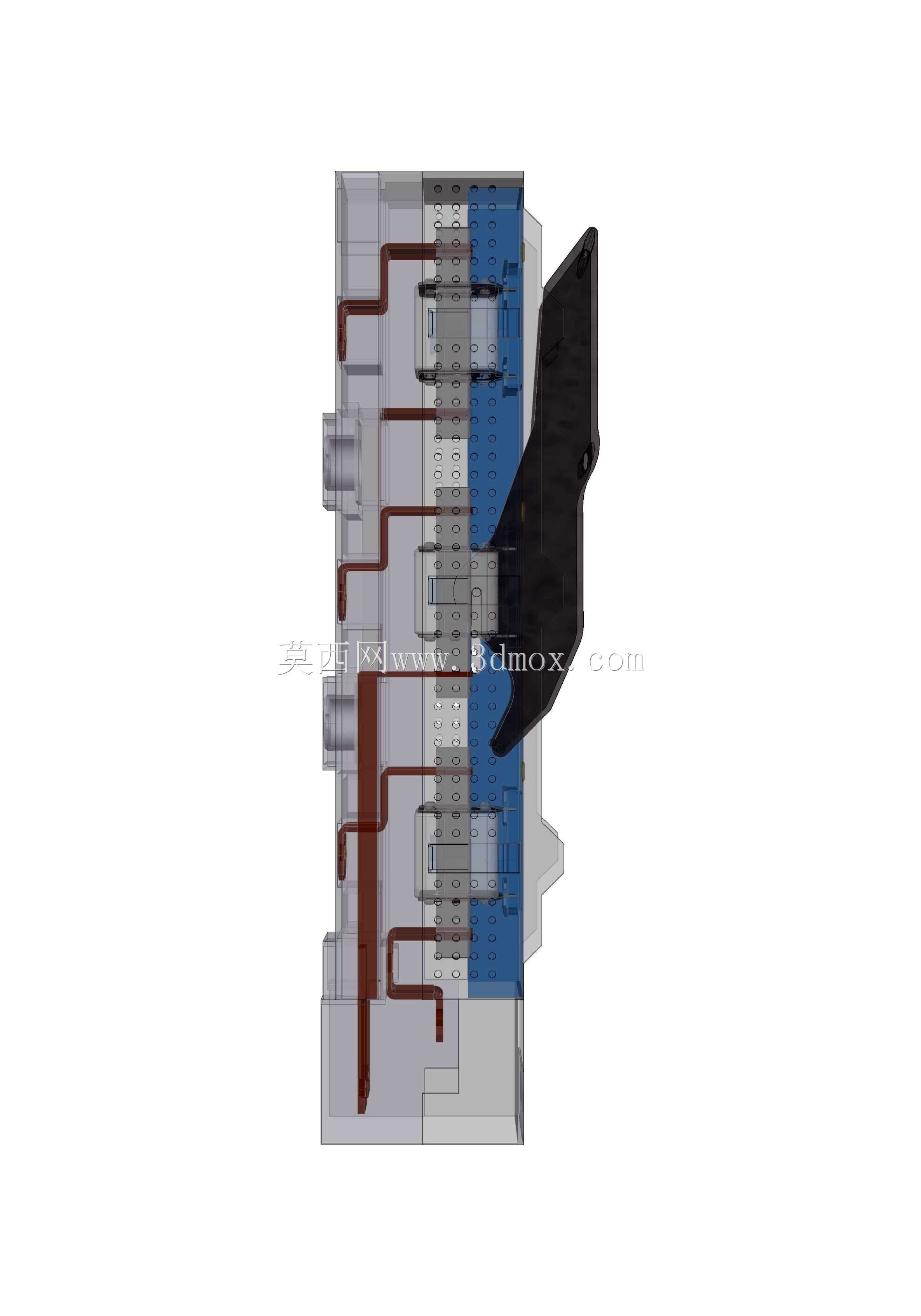

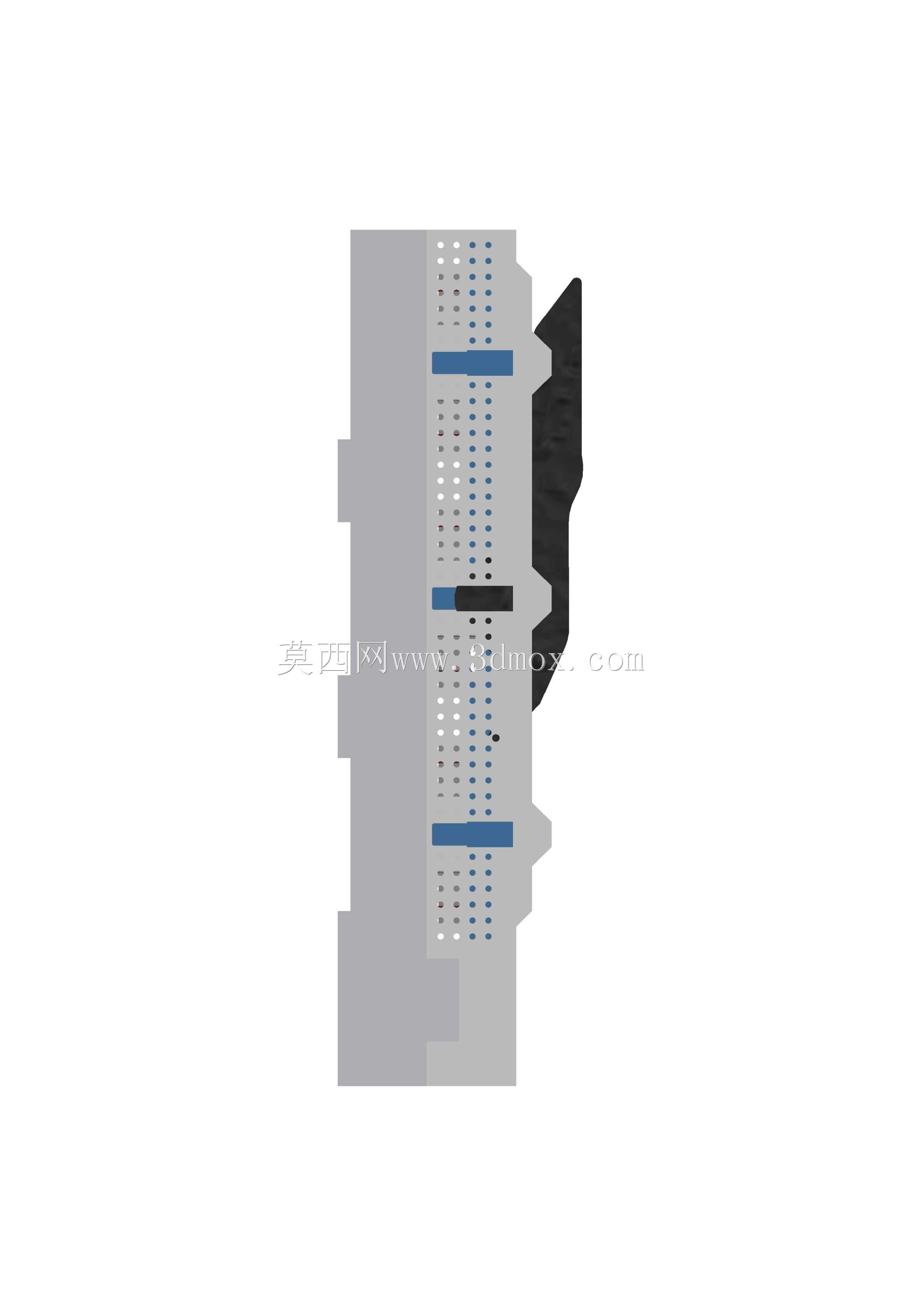

　　从三维建模的细节处理来看，模型完整还原了产品的所有装配关系，包括壳体的拼接止口、导轨卡扣的弹性结构、载熔体件的抽拉行程、接线端子的压接行程，所有配合面的公差预留符合低压电器的装配工艺要求，建模过程中对壳体的圆角、拔模斜度都做了符合注塑工艺要求的处理，不会出现尖角、零壁厚等不符合生产实际的结构。模型的外形尺寸完全匹配量产产品的实际参数，在做配电盘的三维布局设计时，可以直接调用该模型进行排布，能够准确模拟实际安装后的空间占用情况，提前排查元件干涉、接线空间不足等设计问题，减少现场安装时的整改工作量。
