苏制RES48密封式电磁继电器三维结构

　　做老款工业电气柜维保、苏系进口设备电控系统复刻的工程师，多半都接触过这类RES48继电器，早年苏联产的工控元件，在国内七八十年代引进的苏制机床、发电辅机、铁路信号设备里用量不小，现在做这类设备的备件替换、电控改造时，经常需要复刻其安装尺寸与接线逻辑，这个三维模型完整还原了元件的所有结构细节，能直接用于柜体布局干涉检查、安装支架设计、接线线束走向规划。

　　从实际使用场景来说，这类继电器属于电磁式控制继电器，主要用在低压控制回路里完成小功率信号的通断切换，实现控制回路的逻辑联锁、负载回路的小功率驱动，和现在常见的小型继电器相比，它的外壳密封性能更好，抗震动、抗粉尘的能力更强，适合在工矿现场、车载设备这类工况相对恶劣的环境下长期工作，不少服役超过四十年的老设备里，这类继电器还能正常动作，可靠性表现很突出。

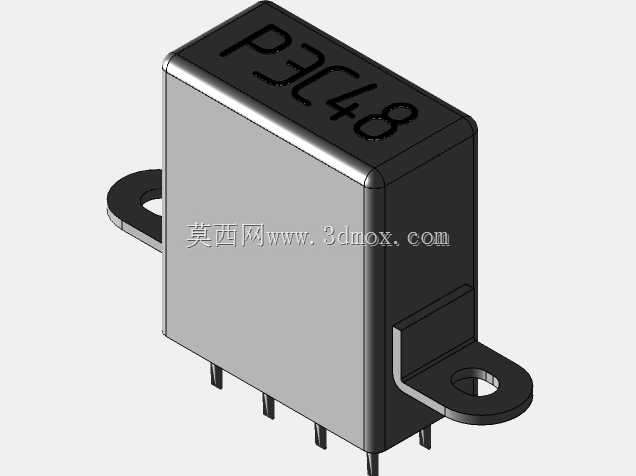

　　看结构设计的话，整个元件采用方形金属外壳封装，顶面做了微凸的倒角处理，避免安装时边角磕碰划伤接线绝缘层，顶面压印的型号标识直接做在壳体上，不会因为长期积灰、油污侵蚀导致标识模糊，现场检修排查元件时不用擦拭就能快速识别型号。壳体两侧伸出的带安装孔固定耳是这个元件的典型安装结构，固定耳和壳体一体冲压成型，强度足够，安装时不需要额外的固定卡座，直接用M3规格的螺丝就能把元件固定在安装板或者支架上，两个安装孔的中心距、孔位公差都在模型里做了准确还原，做安装板开孔时直接提取模型尺寸就能出加工图，不用反复测量实物调整孔位。

　　元件底部的直插式接线引脚一共四枚，引脚的排布间距、伸出长度都按照实物1:1还原，引脚根部做了台阶限位，插装的时候能控制插入深度，避免焊装或者插装时引脚顶到壳体内部的电磁机构，影响动作可靠性。壳体侧面的台阶结构是内部电磁线圈、衔铁机构的定位止口，装配时外壳和底座通过这个止口扣合后再做密封处理，能有效阻挡外界的粉尘、潮气进入壳体内部，避免触点氧化、线圈受潮绝缘下降，这也是它能在恶劣工况下长期服役的核心设计点。

　　做设备布局设计的时候，要注意这个元件的安装边界：两个固定耳是向外伸出的，所以元件本体两侧需要预留至少3mm的安装操作空间，方便拧固定螺丝；底部引脚伸出长度对应的是板后接线的空间，要是做PCB板插装的话，板厚适配范围在1.5-2mm之间，引脚露出板面的长度要控制在2.5-3mm，保证焊锡能充分浸润引脚，同时不会因为引脚过长导致相邻回路的安全距离不足。另外元件顶面的标识是凸起的，所以元件上方如果有走线槽或者其他元件，要预留至少1mm的间隙，避免装配时压坏标识或者刮伤导线绝缘层。

　　从功能特性上看，这类继电器的触点采用银基合金材质，接触电阻小，长期通断工作时触点烧蚀速率慢，适合频繁动作的控制回路，线圈的功耗比现在的新型继电器略高，但抗电压波动的能力更强，供电电压在额定值的70%-120%区间内都能可靠吸合，不会因为现场电网电压波动出现误动作或者吸合不到位的情况。建模的时候把内部的衔铁、触点、线圈骨架的占位空间也做了还原，要是做元件的热仿真分析，直接提取内部结构的体积参数就能设置热源分布，不用再拆分外壳测量内部尺寸。

　　很多工程师做老设备改造时，容易忽略这类老元件的安装尺寸差异，直接用新型继电器替换，结果要么是安装孔对不上要重新打孔，要么是引脚间距不对要改接线，用这个三维模型提前在装配体里做适配，就能提前发现干涉、尺寸不匹配的问题，减少现场改装的返工量。另外做教学演示、电控元件结构拆解课件的时候，这个模型也能用来展示密封式电磁继电器的典型结构，比平面示意图更直观，能让初学者快速理解这类元件的安装方式、结构组成和接线要点。
