进风绝缘开关设备用ABB高压避雷器结构

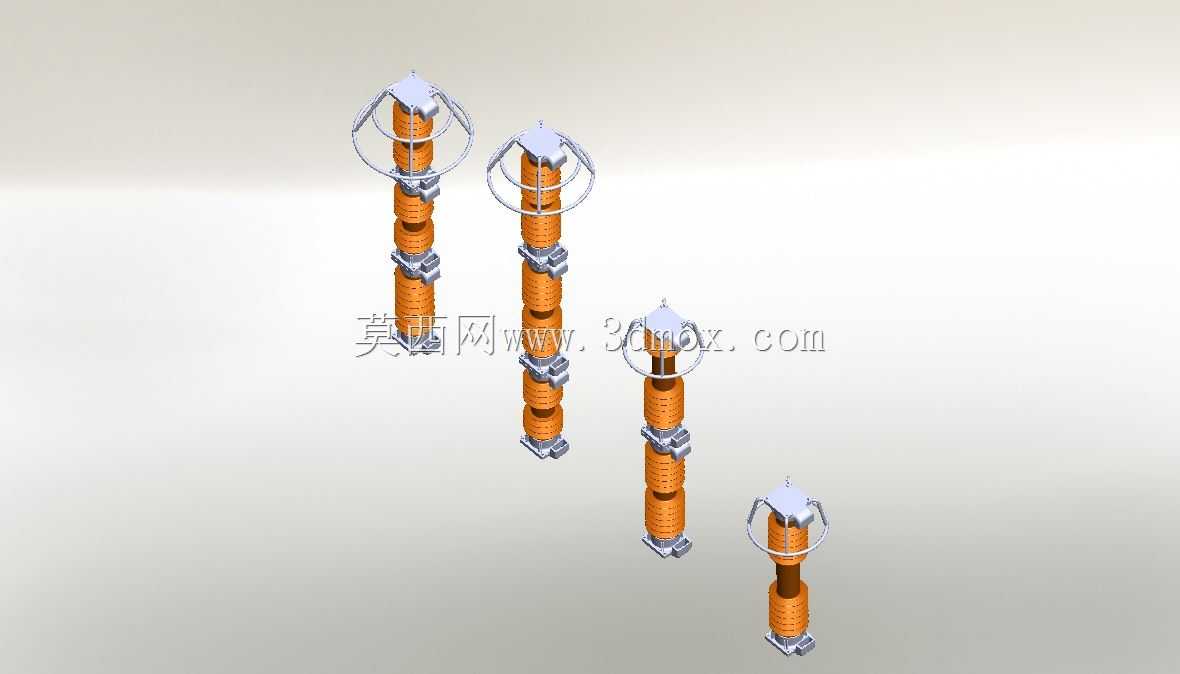

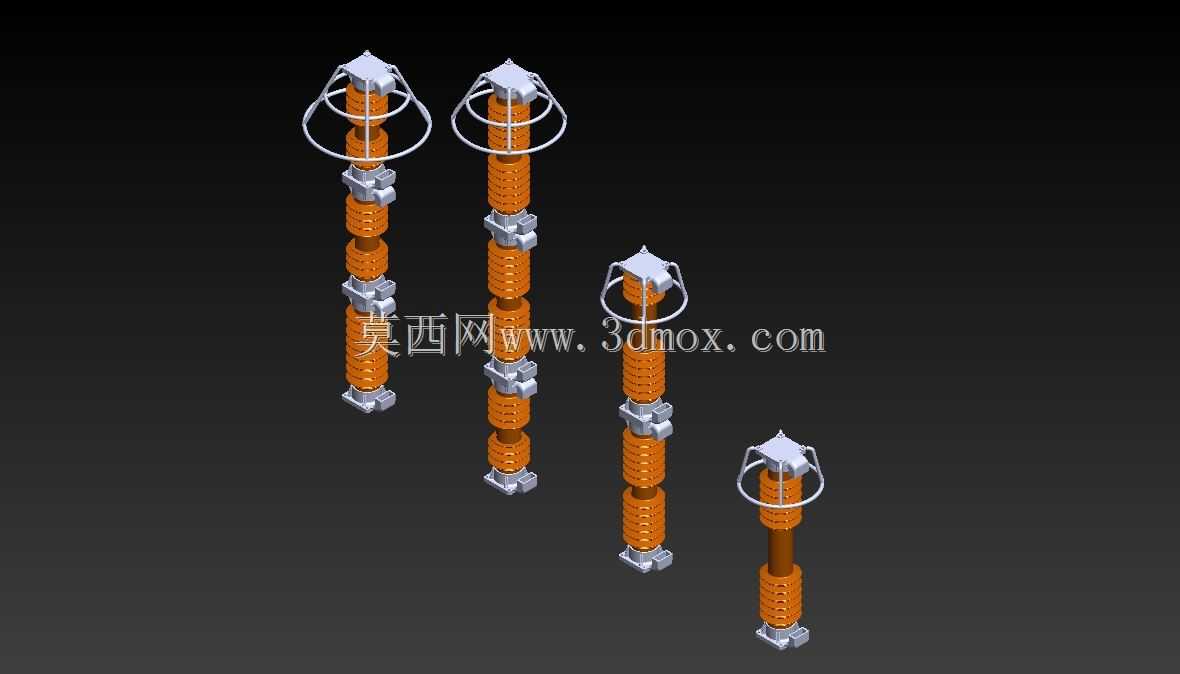

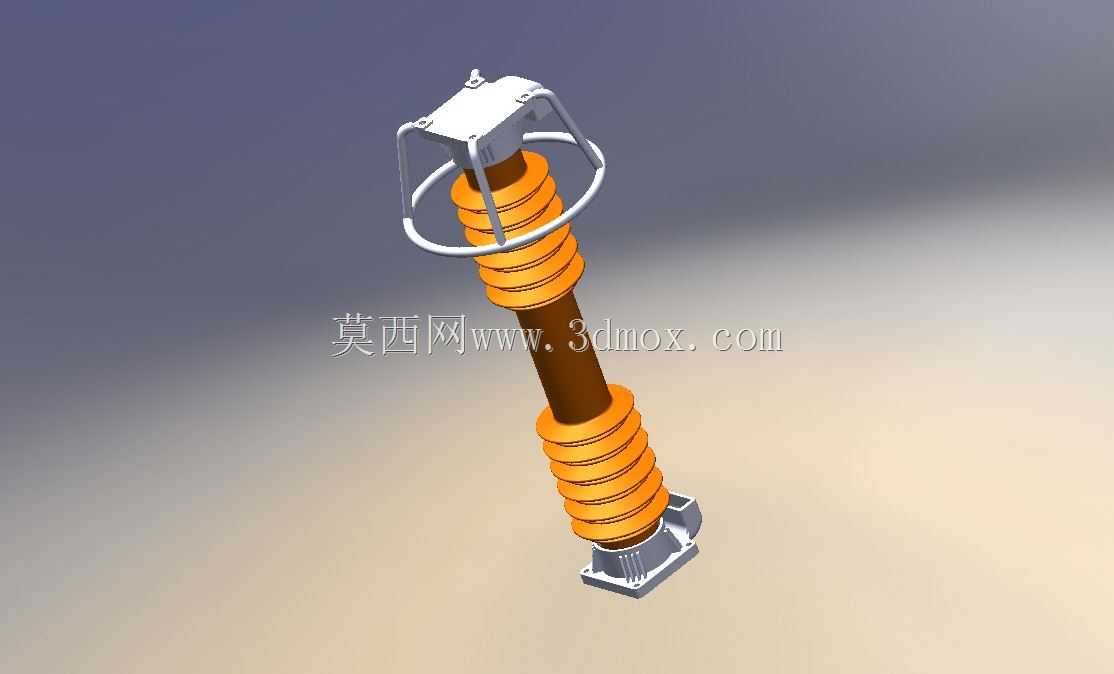

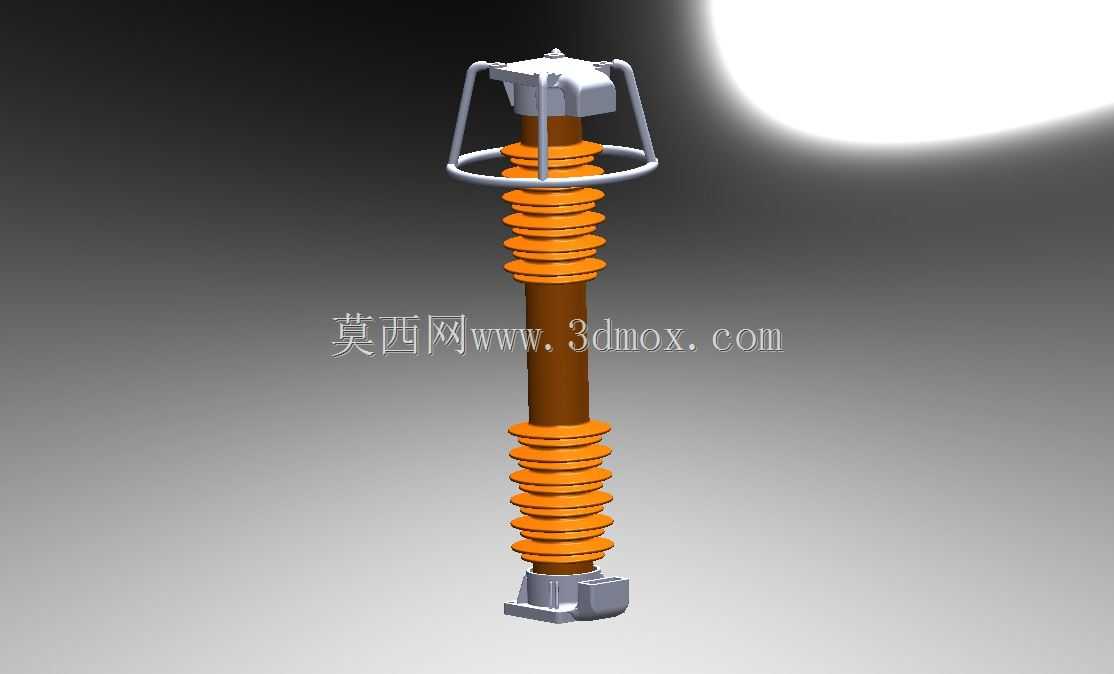

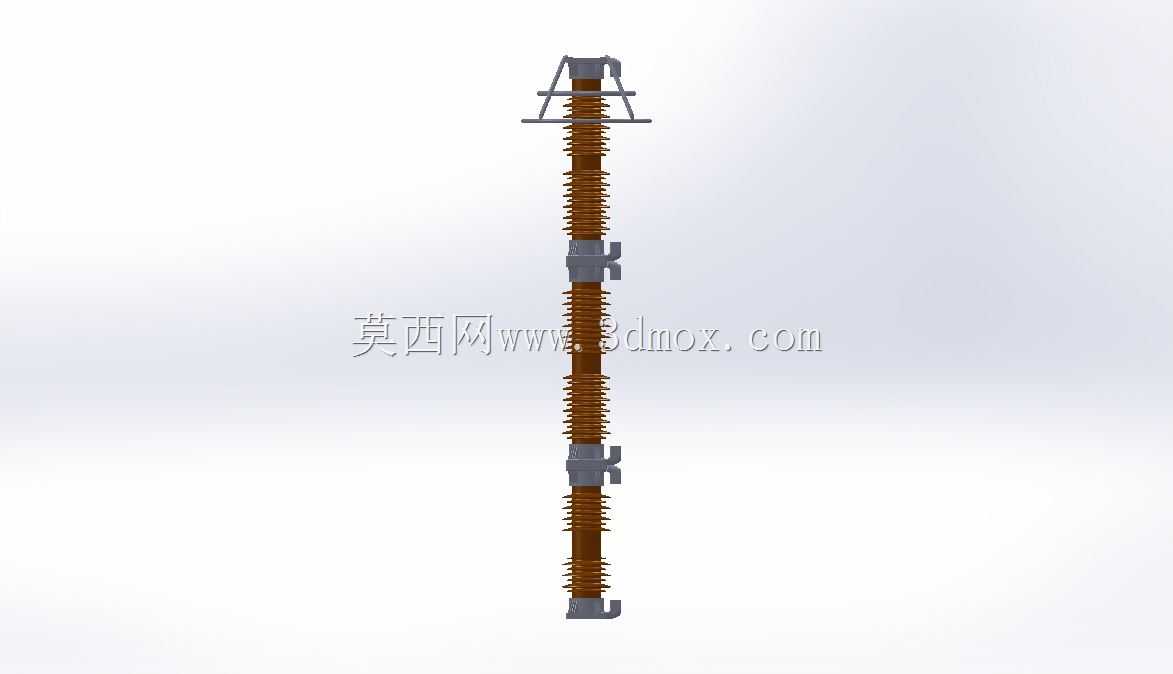

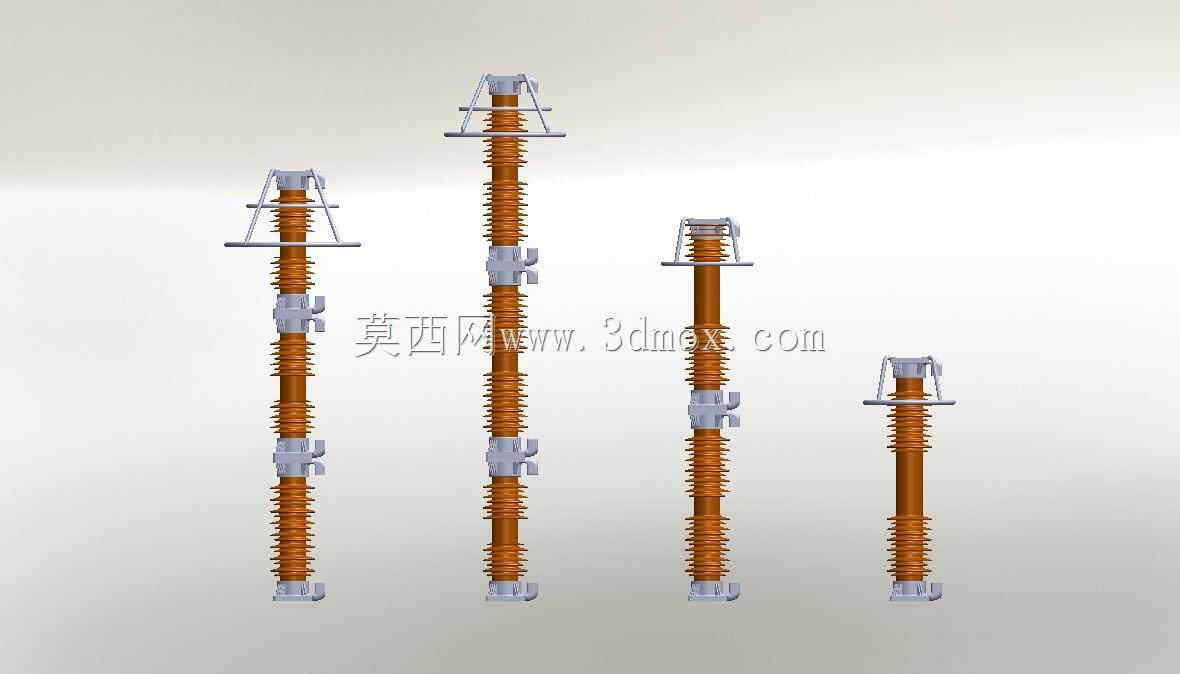

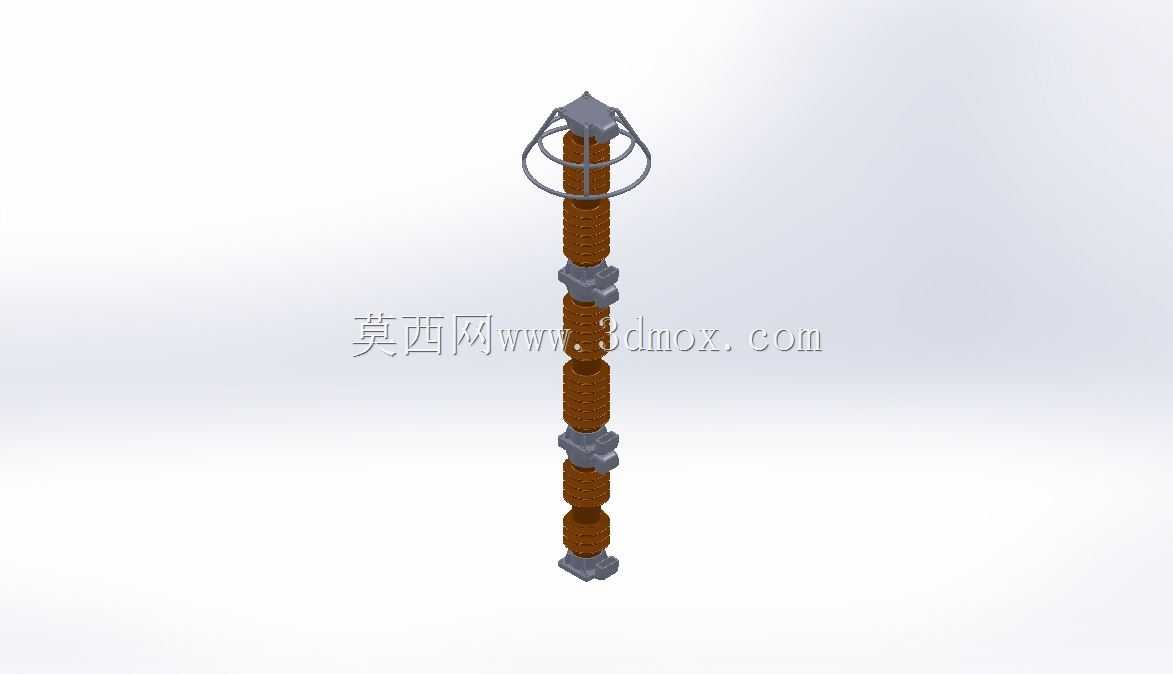

　　在高压输配电系统的进风侧绝缘开关设备配套场景中，高压避雷器是限制雷电过电压、操作过电压幅值，保护后端开关、母线及变压器等核心电力设备绝缘不被击穿的关键保护部件，这款适配进风绝缘开关设备的ABB型高压避雷器，在结构设计上充分考虑了户外敞开式变电站、户内高压开关柜进风段的安装环境特性，从绝缘配合、机械强度、密封性能三个核心维度完成结构落地。从外形结构来看，产品整体为立式长柱结构，上下两端分别设置高压接线端与接地安装端，中部主体采用多伞裙复合绝缘结构，伞裙采用大小交替的橘红色硅橡胶材质模压成型，这种伞裙排布设计一方面拉长了沿面爬电距离，满足对应电压等级下的污秽地区爬电比距要求，另一方面倾斜的伞裙角度可以在雨天快速排走表面雨水，

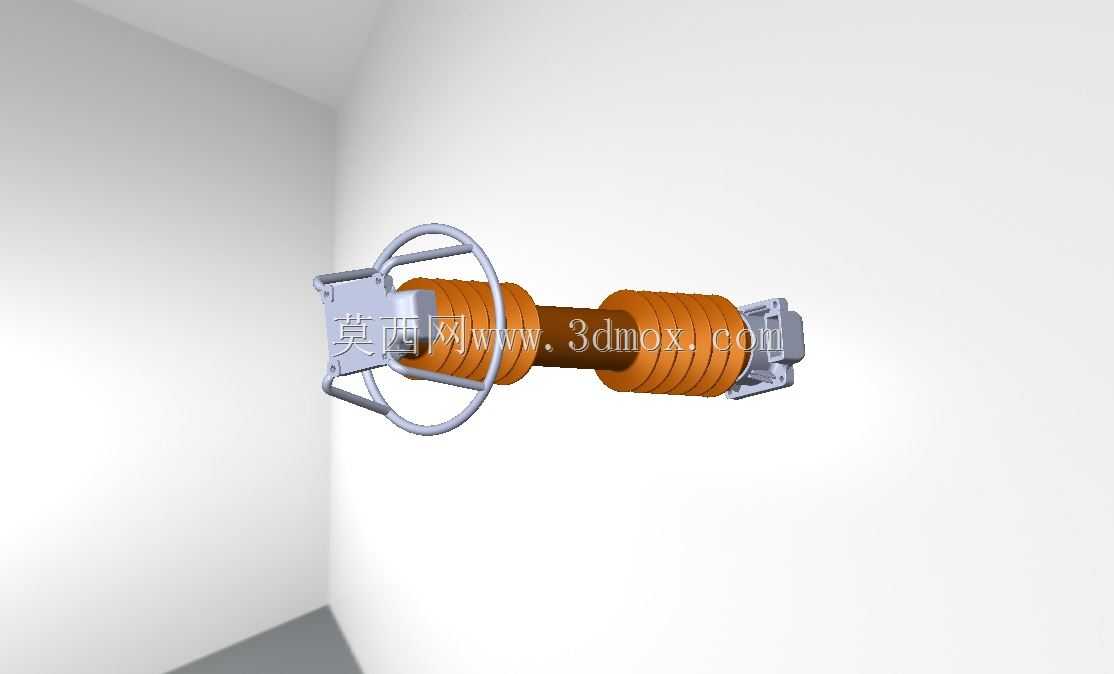

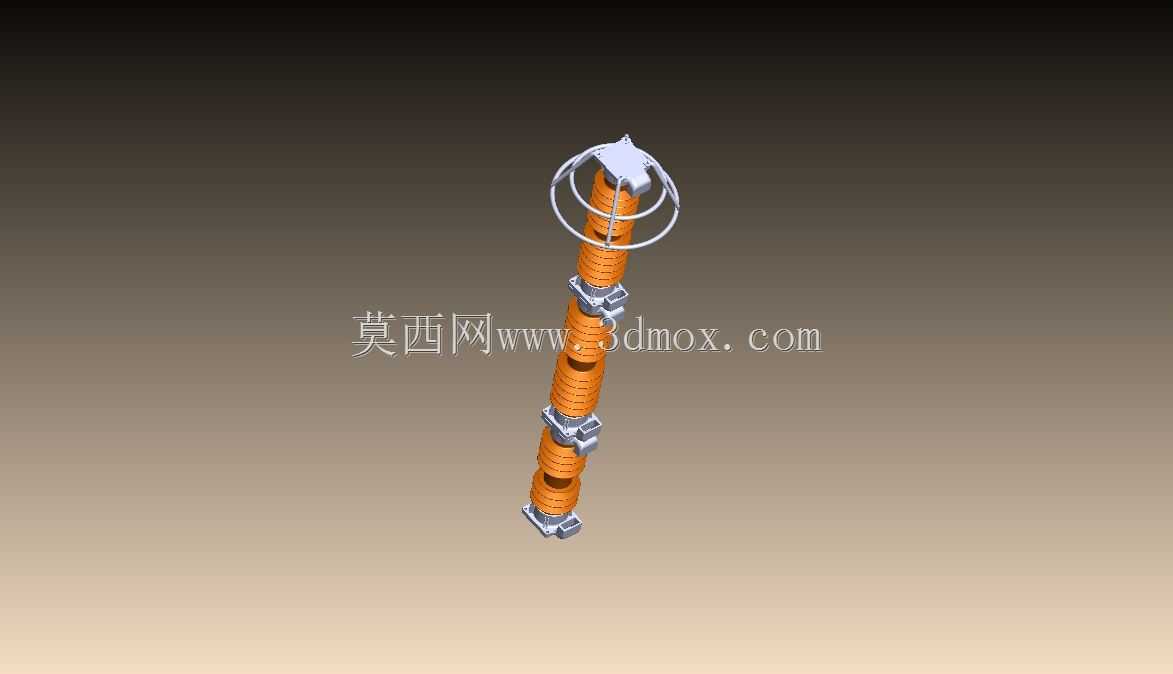

　　避免形成连续水膜导致沿面闪络，同时硅橡胶材质本身具备优异的耐候性、抗紫外线老化能力，能够长期在户外日晒雨淋、温差变化大的环境下保持绝缘性能稳定，相比传统瓷套避雷器重量更轻，抗冲击破损能力更强。上下端部的金属连接件采用铸铝合金材质加工而成，上部接线端设置了均压环结构，均压环为圆环形金属构件通过三根支杆固定在顶部接线座外围，这个结构的作用是优化避雷器顶部高压端的电场分布，避免高电压下端部电场过于集中导致局部电晕放电，长期电晕会加速绝缘材料老化、产生无线电干扰，均压环的尺寸、安装高度经过电场仿真校核，能够将端部最大场强控制在空气起晕场强以下，保证设备长期运行无可见电晕。下部安装底座采用方形法兰结构，法兰上预留了标准安装螺栓孔，

　　能够直接与进风绝缘开关设备的安装支架通过螺栓紧固连接，安装面设置了密封槽，配套橡胶密封圈实现避雷器内部腔体的完全密封，防止外界潮气、粉尘进入内部导致阀片性能下降。内部核心的氧化锌阀片采用柱式叠装结构，阀片之间通过金属电极紧密接触，外部采用绝缘筒包裹固定，保证阀片在长期运行、过电压冲击下不会出现移位、接触不良的问题，阀片的非线性伏安特性经过精准匹配，在系统正常运行电压下呈现高阻状态，泄漏电流控制在微安级别，几乎不消耗系统功率，当出现雷电过电压或者操作过电压时，阀片电阻瞬间骤降，将过电压能量通过接地端泄放入地，过电压消失后又快速恢复高阻状态，不会影响系统的正常供电。在安装边界设计上，这款避雷器的整体高度、

　　伞裙最大外径均匹配常规10kV-35kV电压等级进风绝缘开关设备的安装空间要求，安装时需要保证避雷器与相邻带电体、接地柜体之间的最小空气间隙满足对应电压等级的安全净距要求，上部接线端通过铜排或者软导线与进风侧母线可靠连接，下部底座必须与接地网可靠连通，接地电阻满足规程要求才能保证泄流通道顺畅。在结构建模过程中，需要重点还原伞裙的曲面轮廓、均压环的空间位置、安装法兰的螺栓孔位尺寸，这些细节直接关系到后续装配干涉检查、电场仿真分析的准确性，伞裙的拔模角度、壁厚均匀性也要符合模压成型的工艺要求，避免生产时出现缺胶、壁厚不均导致的绝缘缺陷，上下金属件与绝缘部分的连接位置要设计合理的密封结构，保证IP65以上的防护等级，满足户外安装的防护要求。实际工程应用中，这类避雷器通常安装在进线柜的进风侧，也就是架空线路或者电缆进入开关柜的第一个位置，能够第一时间将线路上传来的雷电过电压限制在设备绝缘耐受水平以下，避免过电压波侵入柜内损坏断路器、互感器等昂贵设备，同时在断路器进行分合闸操作产生操作过电压时，也能起到限制过电压幅值的作用，保护柜内设备的绝缘寿命。设计时还要考虑避雷器的机械负载能力，顶部能够承受规定的导线拉力、风载荷，在最大风速下不会出现弯曲、倾斜，底部安装螺栓的强度要经过校核，满足地震烈度要求下的结构稳定性，保证在极端工况下设备不会脱落、断裂，影响电力系统的安全运行。
