高精度定位专用异形夹具销结构设计

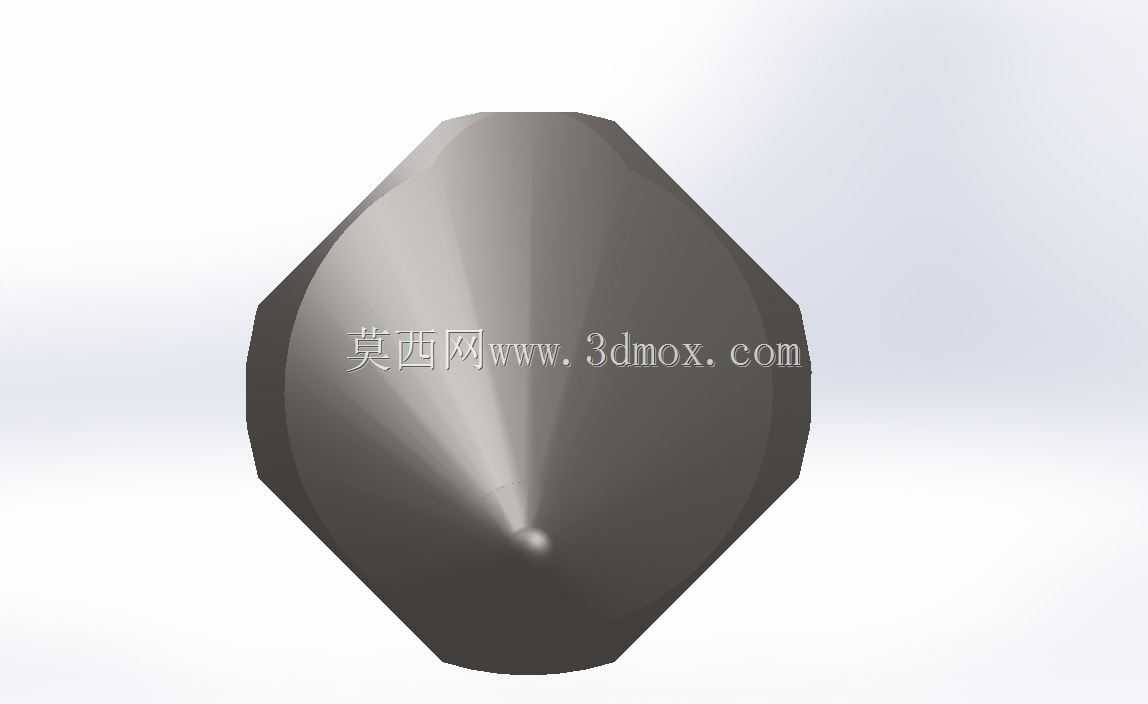

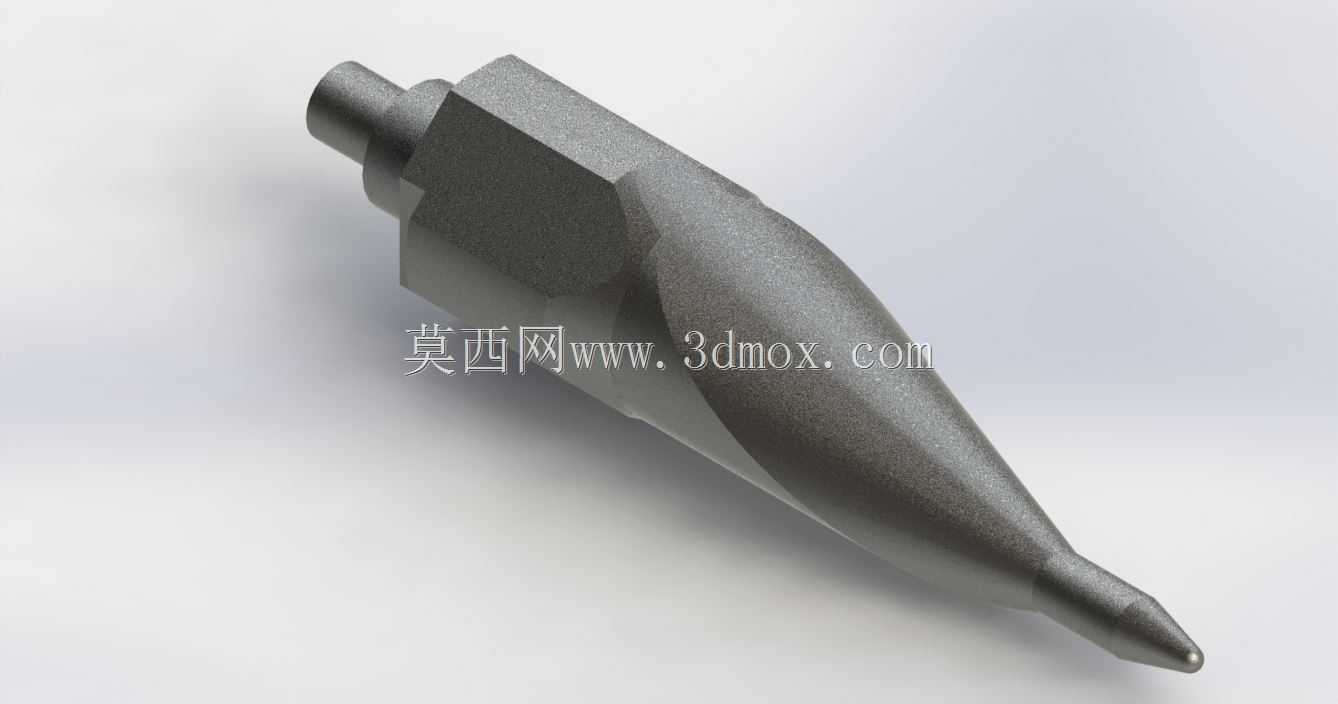

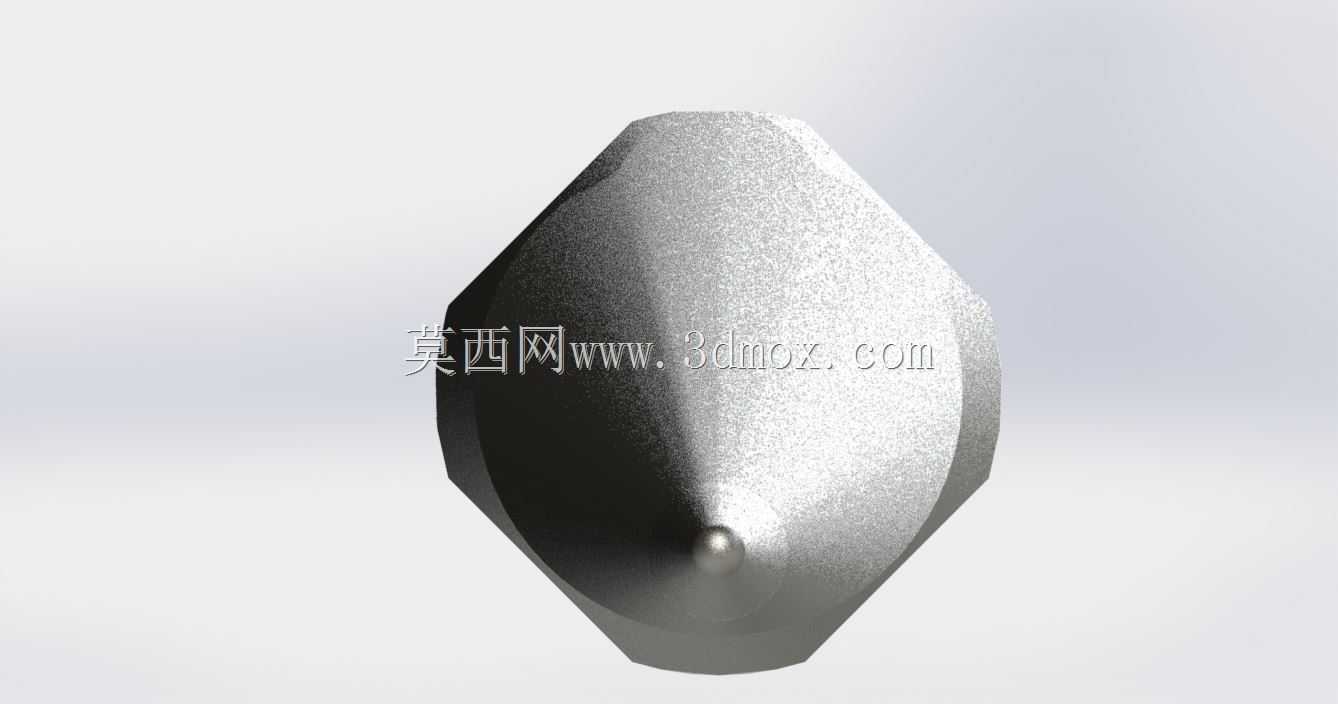

　　在工装夹具的定位体系里，这类异形夹具销承担着核心的工件定位与姿态约束作用，和常规圆柱直销不同，它的异形结构是为了适配特定工件的内孔轮廓，避免装夹时工件发生周向转动，同时保证重复装夹的定位精度控制在微米级公差范围内。从结构设计逻辑来看，尾端的小直径圆柱段是安装导向段，装配时先插入夹具安装板的定位孔，起到初步导向作用，避免过盈装配时销体偏斜；中间的六角段是锁紧受力位，装配时可以用标准扳手卡持该段施加扭矩，将销体牢固固定在夹具基板上，不需要额外设计防转结构，靠六角面和安装孔的沉台配合就能实现自身防转，简化了夹具的整体加工工序。前端的锥形过渡段是工件导入段，锥面的角度经过反复校核，既保证工件装夹时能顺着锥面顺滑滑入定位位置，

　　不会出现卡滞刮伤工件内孔的情况，又能控制锥面长度，避免过长导致销体刚性不足，在频繁装夹的冲击载荷下发生弯曲变形。最前端的细小圆柱段是最终定位段，和工件的定位内孔采用小间隙配合，配合公差选H7/g6，兼顾装拆便利性和定位精度，端部做了小圆角处理，避免尖角磕碰产生毛刺影响定位精度，也能减少工人装夹时被划伤的风险。这类夹具销常用在多工位自动化加工夹具、焊接工装、检测治具上，比如汽车零部件的机加工线，每个工位的夹具上都会布置2-3个这类异形销，一个承担主定位约束两个移动自由度，剩下的承担角向定位约束转动自由度，配合夹紧机构就能完全固定工件的六个自由度，保证加工时工件不会出现位移。设计这类销的时候，首先要核算销体的整体刚性，根据工件的重量、

　　加工时的切削力大小来确定各段的直径参数，比如切削力较大的铣削工位，销体的核心定位段直径要适当放大，材料选用合金结构钢经淬火处理，表面硬度达到HRC45-50，保证长期使用下不会出现磨损变形，定位精度衰减控制在允许范围内。安装边界方面，尾端安装段和夹具基板的配合采用过盈配合，压入深度要达到销体直径的1.5-2倍，保证销体在承受侧向切削力时不会出现松动，六角段下方要预留0.1-0.2mm的间隙，避免锁紧时六角面和基板表面硬接触导致装配不到位。前端锥形段的大端直径要比工件定位孔的直径大0.5-1mm，保证锥面能起到导向作用，同时锥面的表面粗糙度要控制在Ra1.6以下，减少工件装夹时的摩擦阻力。在实际生产场景里，

　　这类异形销比常规圆柱销的适配性更强，针对带异形内孔、需要角向定位的工件，不需要额外设计防转挡块，靠自身的异形轮廓就能实现角向定位，能大幅缩小夹具的整体体积，减少夹具的加工成本和装配调试时间。尤其是在快换夹具系统里，这类销的定位一致性好，更换不同夹具时不需要重新调整定位精度，能缩短生产线的换型时间，提升小批量多品种生产的效率。设计建模时要注意各段衔接处的圆角处理，避免应力集中，因为夹具销在频繁的装夹冲击下，截面突变的位置很容易产生疲劳裂纹，适当的圆角过渡能提升销的抗疲劳寿命，同时在热处理时也能减少开裂风险。另外，销体的整体长度要根据夹具的安装空间、工件的定位深度来确定，既要保证定位段插入工件的深度足够，不会因为插入过浅导致定位不稳，又要避免销体过长和加工刀具发生干涉，在建模阶段就要做刀具运动仿真，确认销体和刀具、夹紧机构的运动路径没有干涉点。
